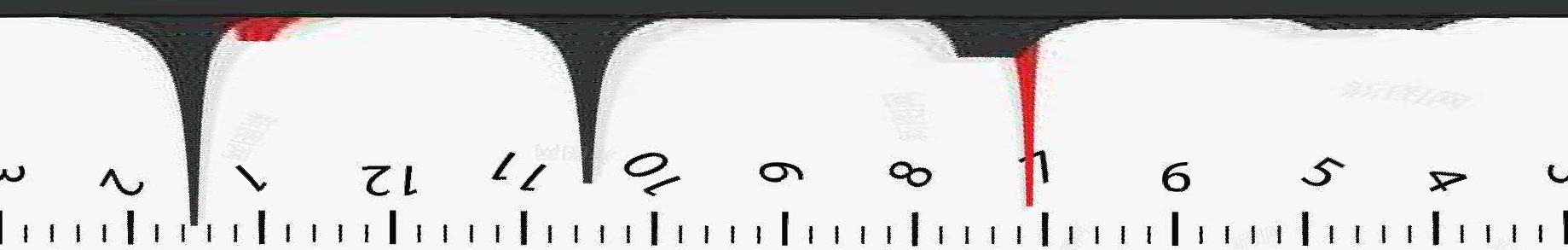

halcon-polar_trans_image_inv将极坐标中的图像转换回笛卡尔坐标--直线变成圆环

在HDevelop中






read_image(Image,'D:/bb/tu/tt.jpg')
get_image_size (Image, Width, Height)
*宽可以看做周长，高可以看成半径r

d:=Width/3.1415
*直径

polar_trans_image_inv (Image, XYTransImage, Height, Height, 0, 6.28319, 0, Height, d, d, 'nearest_neighbor')
*将极坐标中的图像转换回笛卡尔坐标--直线变成圆环
*参数1:输入图像
*参数2:输出图像
*参数3:圆弧中心的行坐标-x
*参数4:圆弧中心的列坐标-y
*参数5：起始弧度，默认值：0.0
*参数6：结束弧度
*参数7：极坐标开始的极长，一般是0
*参数8：极坐标结束的极长，一般是圆半径r
*参数9：图片宽，【直径】
*参数10：图片高【直径】
*参数11：插值，值列表：'bilinear', 'nearest_neighbor'



dev_open_window(0,0,d,d,'black',WindowHandle)
disp_obj (XYTransImage, WindowHandle)



在Qt Creator中

    HObject  ho_Image, ho_XYTransImage;
    HTuple  hv_Width, hv_Height, hv_d, hv_WindowHandle;

    ReadImage(&ho_Image, "D:/bb/tu/tt.jpg");
    GetImageSize(ho_Image, &hv_Width, &hv_Height);
    //宽可以看做周长，高可以看成半径r

    hv_d = hv_Width/3.1415;
    //直径

    PolarTransImageInv(ho_Image, &ho_XYTransImage, hv_Height, hv_Height, 0, 6.28319,
        0, hv_Height, hv_d, hv_d, "nearest_neighbor");
    //将极坐标中的图像转换回笛卡尔坐标--直线变成圆环
    //参数1:输入图像
    //参数2:输出图像
    //参数3:圆弧中心的行坐标-x
    //参数4:圆弧中心的列坐标-y
    //参数5：起始弧度，默认值：0.0
    //参数6：结束弧度
    //参数7：极坐标开始的极长，一般是0
    //参数8：极坐标结束的极长，一般是圆半径r
    //参数9：图片宽，【直径】
    //参数10：图片高【直径】
    //参数11：插值，值列表：'bilinear', 'nearest_neighbor'



    SetWindowAttr("background_color","black");
    OpenWindow(0,0,hv_d,hv_d,0,"visible","",&hv_WindowHandle);
    HDevWindowStack::Push(hv_WindowHandle);
    DispObj(ho_XYTransImage, hv_WindowHandle);

    WriteImage(ho_XYTransImage, "jpeg", 0, "D:/bb/ttt");
