表面粗糙度

表面粗糙度可用轮廓算术平均偏差Ra及微观不平度十点高度Rz来评定。

其中以Ra应用最为广泛。



轮廓算术平均偏差Ra。在取样长度l内，被测表面实际轮廓上各点至轮廓中线距离绝对值的平均值。



表面粗糙度 Ra的标准值系列如下（单位/μm）:100,50,25,12.5,6.3,3.2,1.6,0.8，0.4,0.2,0.1,0.05,0.025,0.012。



数值越大，表面越粗糙。表面粗糙度选用的原则是，在满足零件使用功能和寿命的前提下，各项参数尽可能取较大值，以减少加工成本。



①表面粗糙度参数选取的类比原则

​

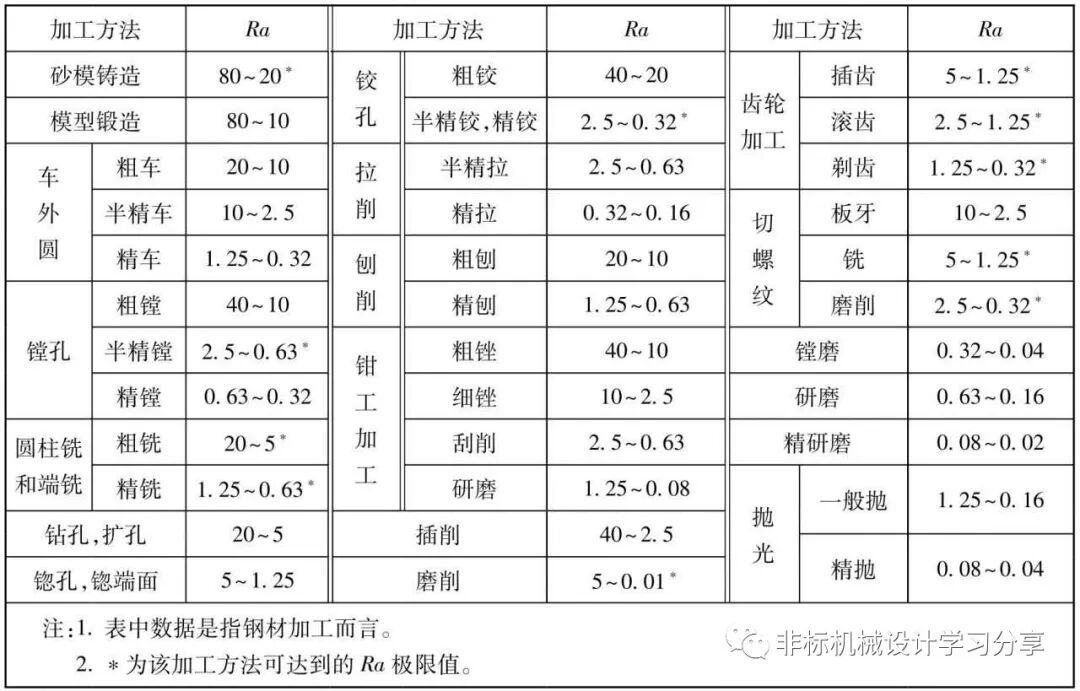

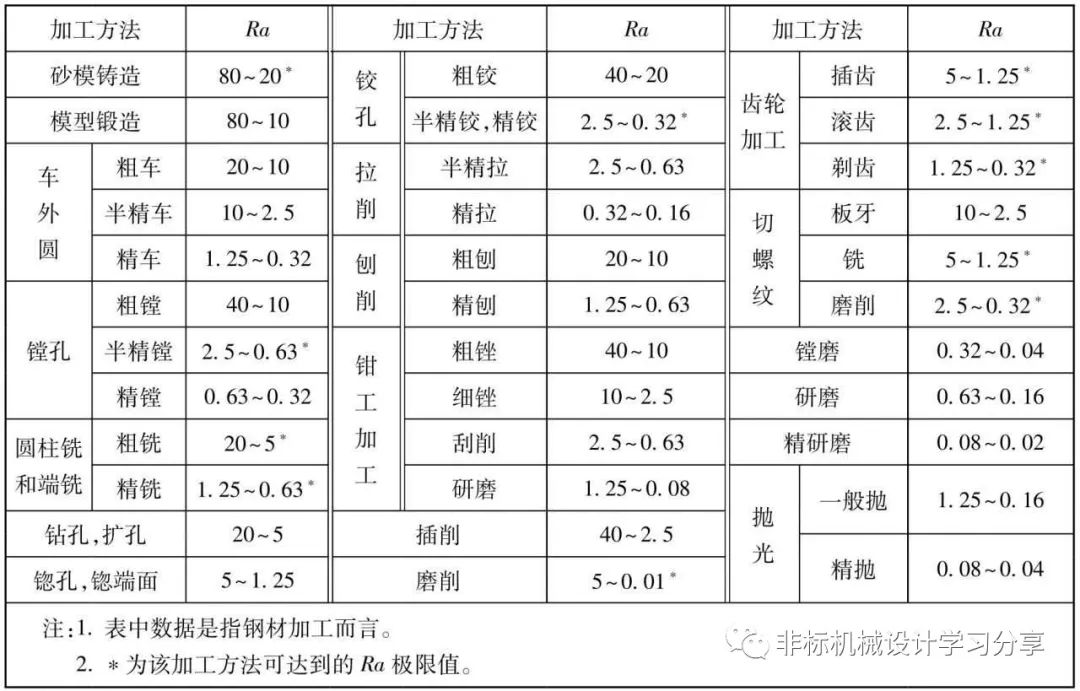

②加工方法与表面粗糙度Ra值的关系 μm
