STP技术
作用: 在保证链路可靠性的前提下，解决二层环路带来广播风暴与MAC动荡的问题。

方案: 通过发送配置 BPDU(桥协议数据单元)报文进行比较判断哪个接口被阻塞。形成一个逻辑断开的链安路来防止环路。

判断的依据:
1.首先在整个STP 网络中，选出一个设备作为根桥设备a.根据设备的 BID来选举
　　a.桥优先级与桥MAC地址
　　　　1.优先级的数值越低越好默认32768
　　　　2.修改数值以4096为步长

　　　　3.最小值为0

　　　　4.如果优先级相同无法比较，则通过桥MAC地址比较，越小越好

2.选择根端口

　　a.每个设备有且只有一个根端口

　　b.RPC

　　C.peer-bid

　　d.peer_pid

　　e.local_pid

3.选择指定端口

　　a.根端口所有接口都是指定接口

　　b.每一个链路上，有且有一个指定端口

　　c.RPC

　　d.local_bid

　　e.local_pid

4.剩余未被选出的端口变为阻塞端口。AP

Vlan#

什么是vlan?#

vlan作用：虚拟本地局域网VLAN可以隔离广播域,隔离病毒

特点

　　不受地域限制

　　同一个VLAN内设备可以通信，不同VLAN不能通信

网络时延：先走视频，再走图片，最后业务

vlan 2 #单独创建一个vlan2
vlan batch 1 2 3 #创建vlan 1 vlan2 vlan3
vlan batch 2 to 10 #通过关键字创建从2到10的vlan

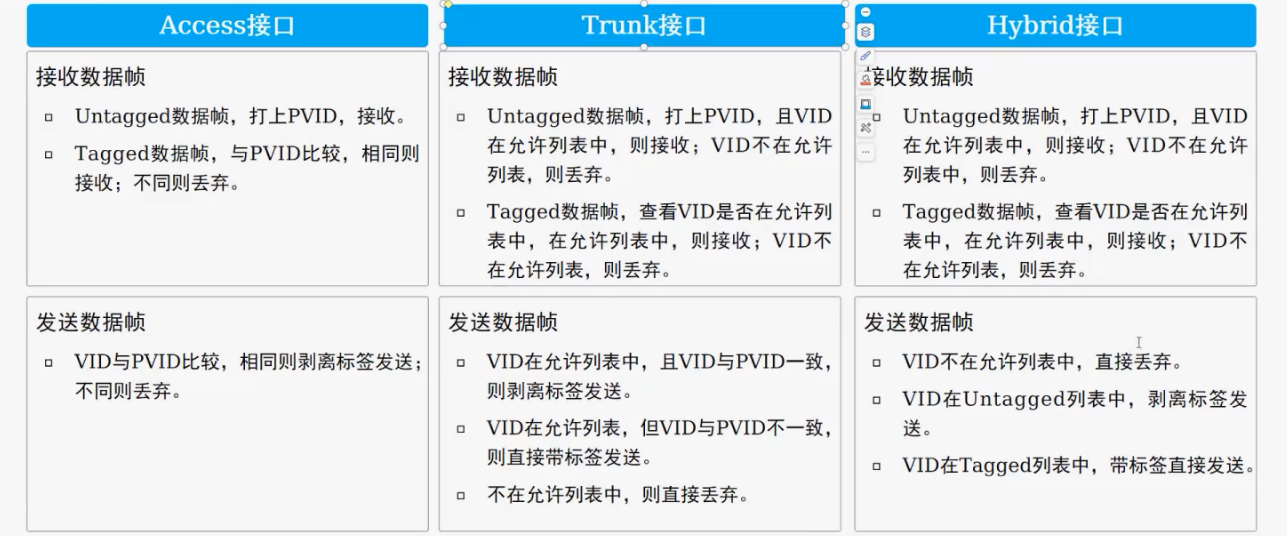

接口类型
　　access 接口:接入接口，用于连接主机 服务器 打印机等终端设备。可以在数据进入交换机后打入vlan标记，数据从交换机接口出去时，将VLAN剥离。
　　trunk: 接口：干道接口，通常用于交换机和交换机互联，默认情况下，一个链路只允许一个vlan通过，当设备存在多个vlan需要借助链路通信时，需要将此链路进行逻辑扩宽。形成干道后可以通过一个链路承载多个VLAN标记
　　hybird: 接口：华为私有接口，混合接口，在公司如果存在多种品牌设备，尽量不要用hybird接口

练习#

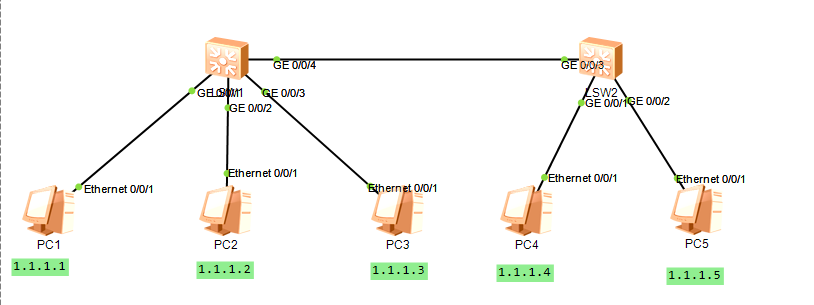

1、如图，各节点ip地址已预配，且可以互相通信
2、通过vlan配置，实现pc1可以和pc2、pc5通信
pc1不能和pc3、pc4通信

把pc1、pc2、pc5放到vlan10

pc3、pc4通信放到vlan20
LSW1执行
[Huawei]vlan batch 10 20
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10
[Huawei-GigabitEthernet0/0/2]int g0/0/3[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 20[Huawei-GigabitEthernet0/0/3]int g0/0/4[Huawei-GigabitEthernet0/0/4]port link-type trunk
[Huawei-GigabitEthernet0/0/4]port trunk allow-pass vlan all [Huawei]vlan batch 10 20[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10
[Huawei-GigabitEthernet0/0/2]int g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type trunk
[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan 10

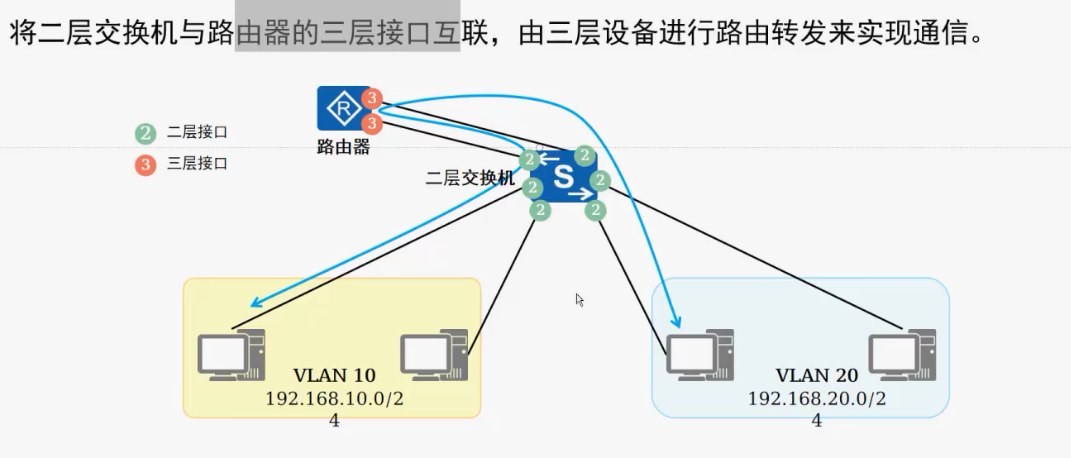

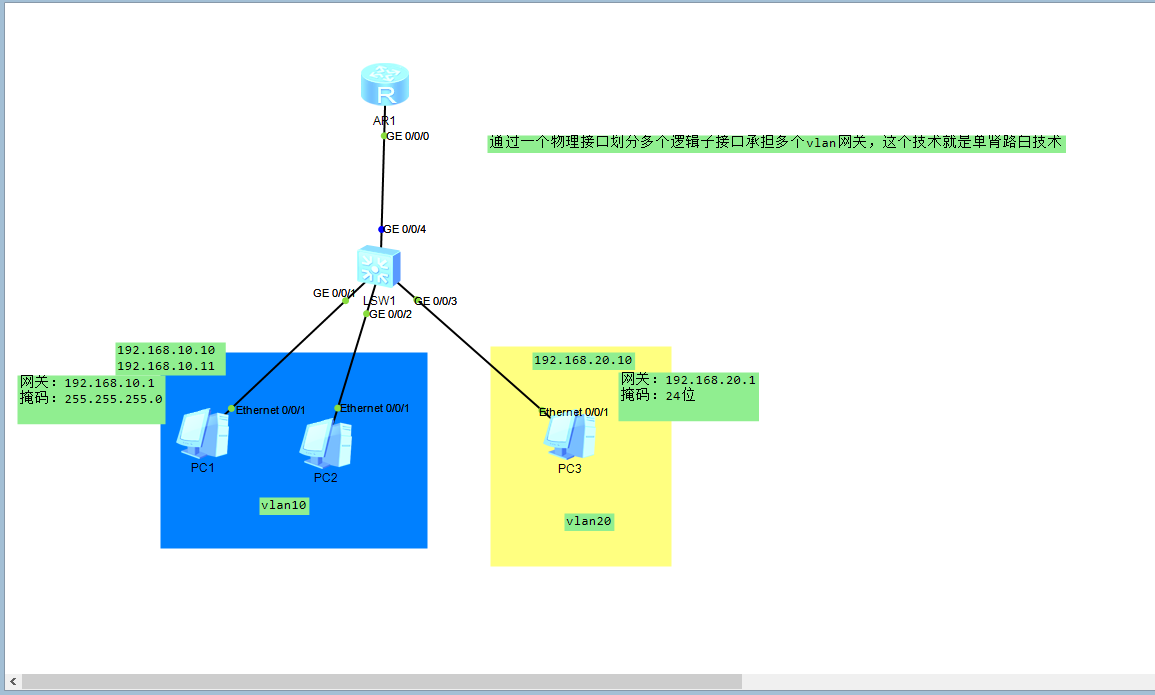

单臂路由#

交换机

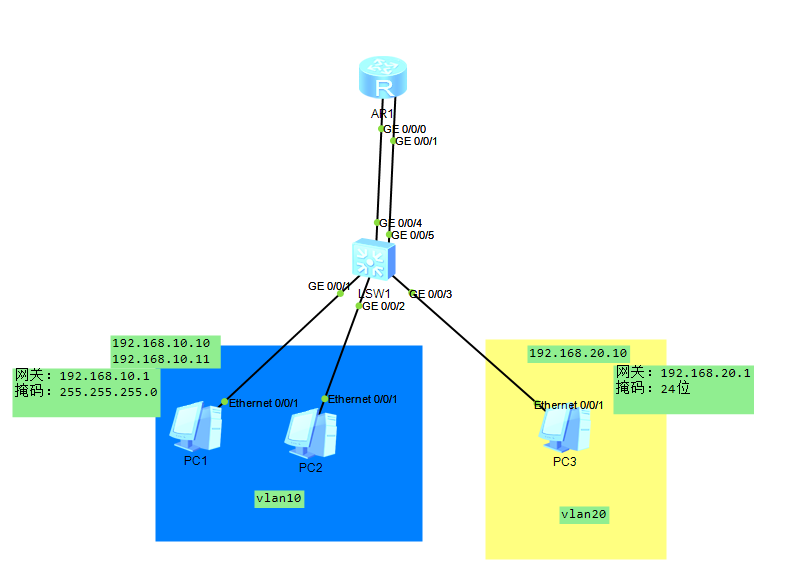

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.1 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.20.1 24

[Huawei]int g0/0/0.1 #进入0/0/0口的第一个子接口
[Huawei-GigabitEthernet0/0/0.1]dot1q termination vid 10 #封装IEEE802.1Q协议，使之识别v an10的流量
[Huawei-GigabitEthernet0/0/0.1]ip address 192.168.10.1 24 #为vlan10创建网关地址
[Huawei-GigabitEthernet0/0/0.1]arp broadcast enable #开启ARP广播功能
[Huawei]  dis ip int b
vlan20执行也是和上面一样，需要把0/0/4改成trunk
这个技术仅用于临时解决方案，把一个物理接口分成多个子接口，效率低

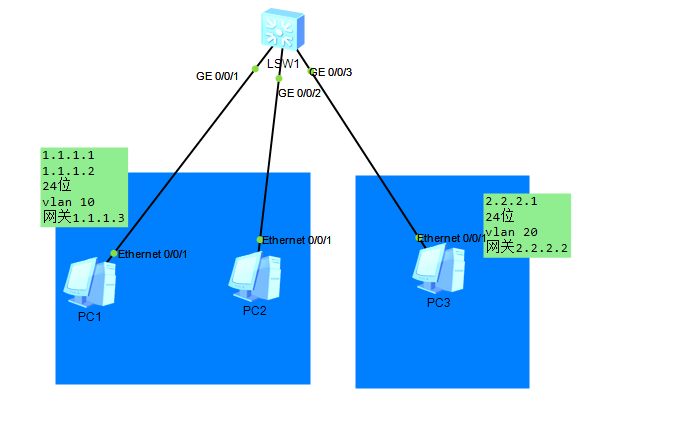

三层交换机和VLANIF接口#

既具有交换功能又通过 vlanif 接口实现路由功能的交换机就是一台三层交换机。

用于内网

注意要把vlan划分好
[Huawei]int Vlanif 10
[Huawei-Vlanif10]ip add
[Huawei-Vlanif10]ip address 1.1.1.3 24
[Huawei-Vlanif10]int vlan 20
[Huawei-Vlanif20]ip address 2.2.2.2 24
