ESP32 LVGL配置教程

基于VScode+PlatformIO+Arduino框架开发

0. 硬件

0.1 硬件实物

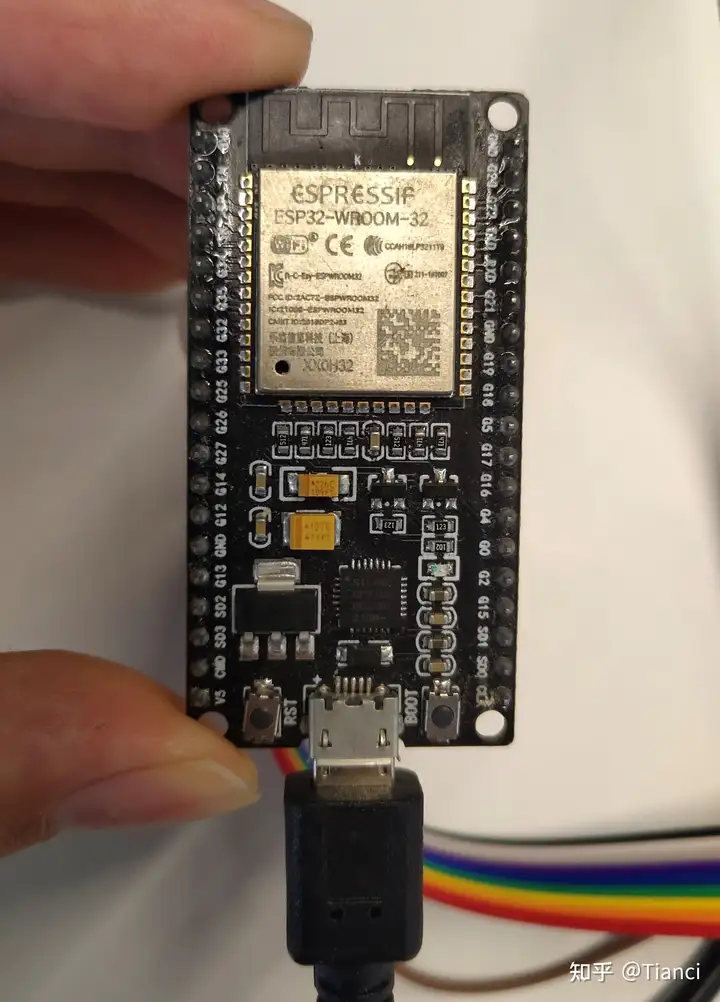

  • ESP32 dev
  • 电阻触摸屏(驱动芯片是ILI9341)
esp32
触摸屏

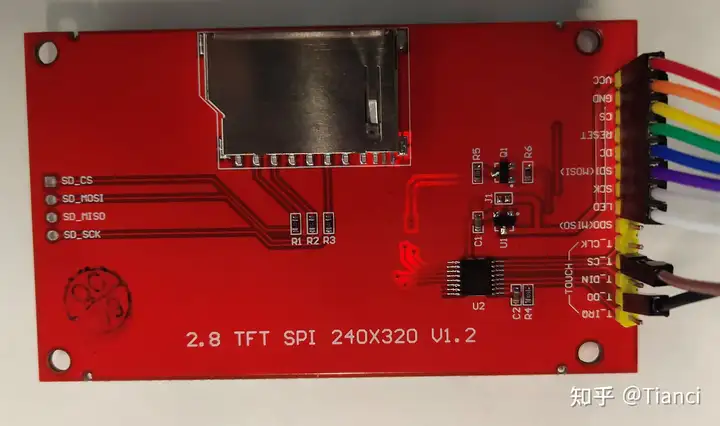

0.2 接线图

  • 需要了解，TFT屏幕和触摸是两部分
  • 在本例中，屏幕显示和触摸功能都是采用SPI进行通讯；因此首先短接TFT触摸屏的SDI和CLK，也就是数据从线和时钟线。
  • 对应引脚为：T_DIN与SDI短接；T_CLK与SCK短接；
  • 至于什么不短接SDO与T_DO呢？

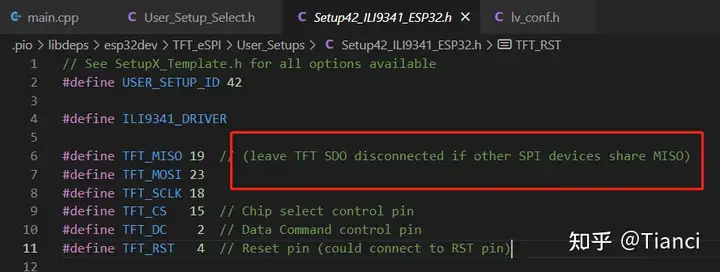

  • 如下图，因为TFT_eSPI的文件中写明了，如果存在其他SPI设备共享MISO接口，TFT屏幕的SDO是不需要连接的。而我们的触摸传感器，是一种SPI设备
image-20230403143041946

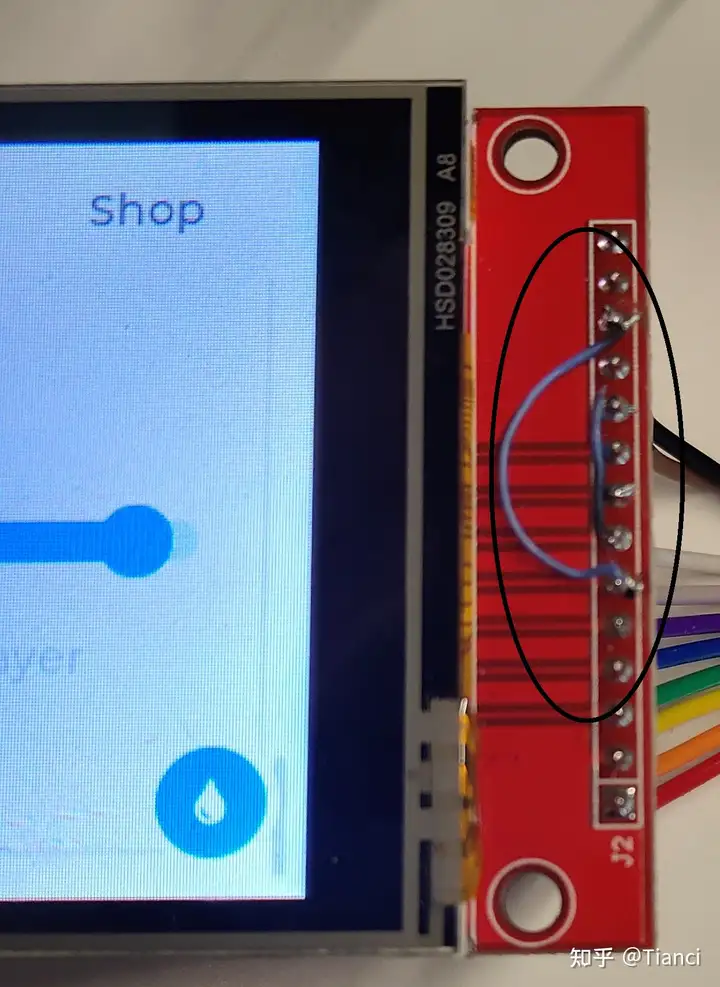

  • 我直接在屏幕模块上进行了飞线处理，短接了T_DIN与SDI，以及T_CLK与SCK
飞线处理

1. 软件

1.1 TFT_eSPI库

  • 安装TFT_eSPI库
  • 选择对应屏幕的驱动

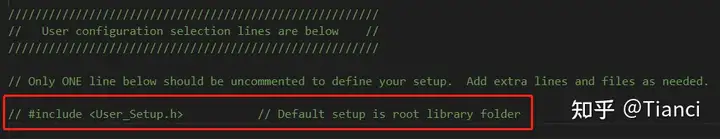

  • 首先注释掉User_Setup_Select.h中默认的驱动文件
image-20230403144525071

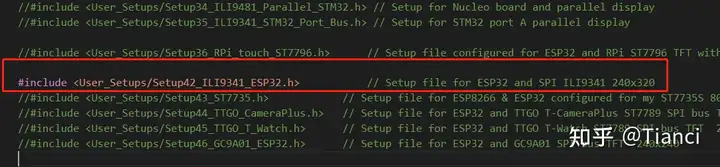

  • 在User_Setup_Select.h文件中找到相对应的驱动有文件，并取消注释
image-20230403144844375

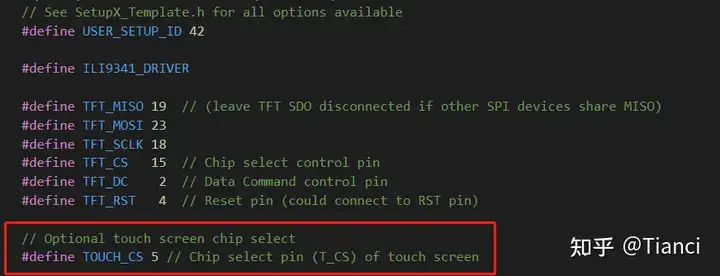

  • 进入到选定的驱动头文件，本例中是Setup42_ili9341_ESP32.h。取消TOUCH相关的注释，如下图。
image-20230403145213052
  • 在该文件中，定义了每个引脚的引脚号，因此可以按照改文件进行接线。当然，若有必要，可以在此自行修改引脚号。
  • 配置好以后，可以先运行TFT_eSPI的示例代码，看TFT屏幕是否运行成功。

1.2 LVGL库

  • 安装LVGL库

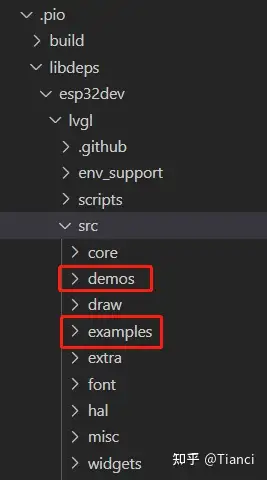

  • 把examples和demos文件夹复制到lvgl/src目录下，目录结构如下：
image-20230403145749071
  • 在lvgl根目录下，复制一份lv_conf_template.h到lvgl根目录，并重命名为lv_conf.h
image-20230403145950719

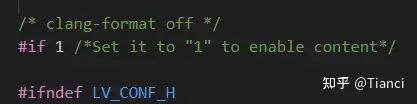

  • 打开lv_conf.h文件，修改第15行的# if 0 为 # if 1，以开启后续的代码段。
image-20230403150111013
  • lv_conf.h文件，第27行可以修改颜色深度，默认16也可以。

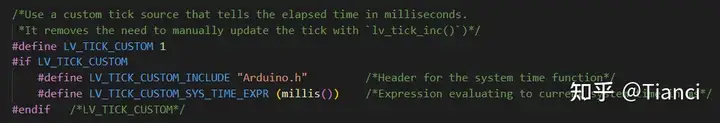

  • lv_conf.h文件，修改第88行，#define LV_TICK_CUSTOM 1设置为1，开启后续代码段。
image-20230403150258555
  • 至此，相关设置应该配置完毕，你可以开始写自己的代码了。如果要跑LVGL官方的demo，还需继续进行设置。

1.3 LVGL demos配置

  • LVGL官方提供了多个demo，如图：
image-20230403150624882

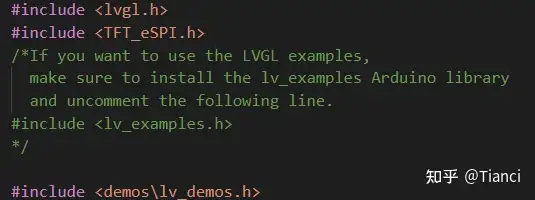

  • 由于前文将demos文件夹进行了移动，放在了src目录下，因为头文件需要修改为：#include
image-20230403151150939
  • 在运行相关demo时，不仅需要解除相关注释，同时需要在lv_conf.h中进行配置；

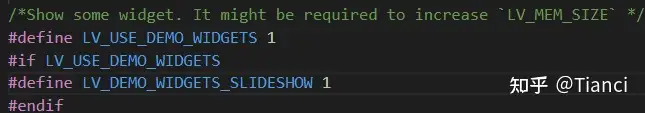

  • 以lv_demo_widgets();为例，取消注释后，在lv_conf.h第727行，修改0为1，以开启宏定义；
image-20230403150832028

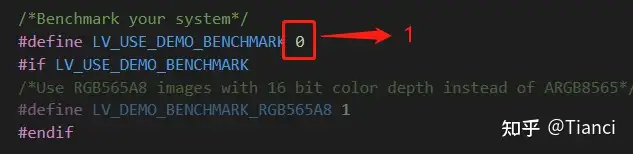

  • 若想运行lv_demo_benchmark()，则需要将上述修改还原，并将736行的0修改为1
image-20230403151000524
  • 注意：每个demo仅能开启一个，其他无关demo需要注释掉，并在lv_conf.h中设置宏定义为0
  • 文章最后附demos的main.cpp

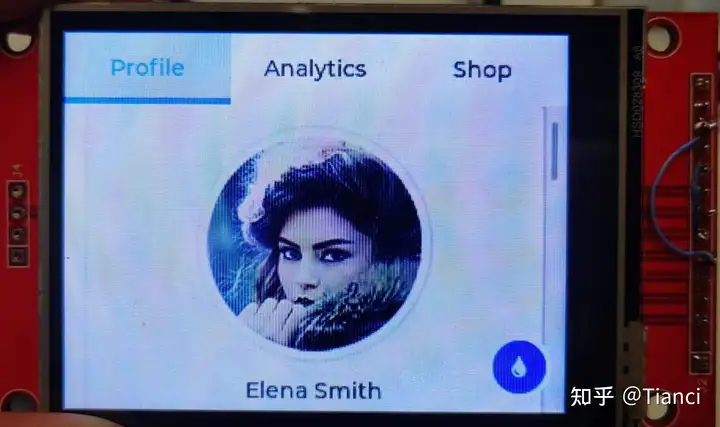

  • 运行实际图如下：
65f75dbba0a4b26e916fd994064fa5d

1.4 触摸屏幕校准

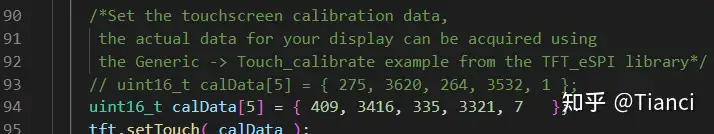

​ 有时候会出现屏幕触摸位置不准确的情况，此时需要进行屏幕校准。运行TFT_eSPI中的Touch_calibrate示例，按照提示依次点击屏幕四个角，最后会通过串口打印出校准数据，复制到main.cpp中即可；

image-20230403151805605

1.5 demo示例的代码

#include <lvgl.h>
#include <TFT_eSPI.h>
/*If you want to use the LVGL examples,
  make sure to install the lv_examples Arduino library
  and uncomment the following line.
#include <lv_examples.h>
*/

#include <demos\lv_demos.h>

/*Change to your screen resolution*/
static const uint16_t screenWidth  = 320;
static const uint16_t screenHeight = 240;

static lv_disp_draw_buf_t draw_buf;
static lv_color_t buf[ screenWidth * 10 ];

// TFT_eSPI tft = TFT_eSPI(screenWidth, screenHeight); /* TFT instance */
TFT_eSPI tft = TFT_eSPI(); // Invoke custom library

#if LV_USE_LOG != 0
/* Serial debugging */
void my_print(const char * buf)
{
    Serial.printf(buf);
    Serial.flush();
}
#endif

/* Display flushing */
void my_disp_flush( lv_disp_drv_t *disp, const lv_area_t *area, lv_color_t *color_p )
{
    uint32_t w = ( area->x2 - area->x1 + 1 );
    uint32_t h = ( area->y2 - area->y1 + 1 );

​    tft.startWrite();
​    tft.setAddrWindow( area->x1, area->y1, w, h );
​    tft.pushColors( ( uint16_t * )&color_p->full, w * h, true );
​    tft.endWrite();

​    lv_disp_flush_ready( disp );
}

/*Read the touchpad*/
void my_touchpad_read( lv_indev_drv_t * indev_driver, lv_indev_data_t * data )
{
    uint16_t touchX, touchY;

​    bool touched = tft.getTouch( &touchX, &touchY, 600 );

​    if( !touched )
​    {
​        data->state = LV_INDEV_STATE_REL;
​    }
​    else
​    {
​        data->state = LV_INDEV_STATE_PR;

​        /*Set the coordinates*/
​        data->point.x = touchX;
​        data->point.y = touchY;

​        Serial.print( "Data x " );
​        Serial.println( touchX );

​        Serial.print( "Data y " );
​        Serial.println( touchY );
​    }
}

void setup()
{
    Serial.begin( 115200 ); /* prepare for possible serial debug */

​    String LVGL_Arduino = "Hello Arduino! ";
​    LVGL_Arduino += String('V') + lv_version_major() + "." + lv_version_minor() + "." + lv_version_patch();

​    Serial.println( LVGL_Arduino );
​    Serial.println( "I am LVGL_Arduino" );

​    lv_init();

#if LV_USE_LOG != 0
    lv_log_register_print_cb( my_print ); /* register print function for debugging */
#endif

​    tft.begin();          /* TFT init */
​    tft.setRotation( 1 ); /* Landscape orientation, flipped */

​    /*Set the touchscreen calibration data,
​     the actual data for your display can be acquired using
​     the Generic -> Touch_calibrate example from the TFT_eSPI library*/
​    // uint16_t calData[5] = { 275, 3620, 264, 3532, 1 };
​    uint16_t calData[5] = { 409, 3416, 335, 3321, 7   };
​    tft.setTouch( calData );

​    lv_disp_draw_buf_init( &draw_buf, buf, NULL, screenWidth * 10 );

​    /*Initialize the display*/
​    static lv_disp_drv_t disp_drv;
​    lv_disp_drv_init( &disp_drv );
​    /*Change the following line to your display resolution*/
​    disp_drv.hor_res = screenWidth;
​    disp_drv.ver_res = screenHeight;
​    disp_drv.flush_cb = my_disp_flush;
​    disp_drv.draw_buf = &draw_buf;
​    lv_disp_drv_register( &disp_drv );

​    /*Initialize the (dummy) input device driver*/
​    static lv_indev_drv_t indev_drv;
​    lv_indev_drv_init( &indev_drv );
​    indev_drv.type = LV_INDEV_TYPE_POINTER;
​    indev_drv.read_cb = my_touchpad_read;
​    lv_indev_drv_register( &indev_drv );

#if 0
    /* Create simple label */
    lv_obj_t *label = lv_label_create( lv_scr_act() );
    lv_label_set_text( label, LVGL_Arduino.c_str() );
    lv_obj_align( label, LV_ALIGN_CENTER, 0, 0 );

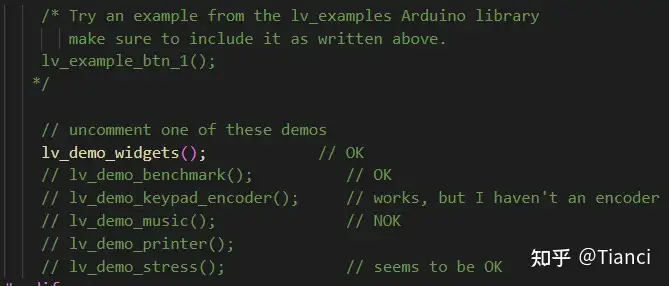

#else
    /* Try an example from the lv_examples Arduino library
       make sure to include it as written above.
    lv_example_btn_1();
   */

​    // uncomment one of these demos
​    lv_demo_widgets();            // OK
​    // lv_demo_benchmark();          // OK
​    // lv_demo_keypad_encoder();     // works, but I haven't an encoder
​    // lv_demo_music();              // NOK
​    // lv_demo_printer();
​    // lv_demo_stress();             // seems to be OK
#endif
​    Serial.println( "Setup done" );
}

void loop()
{
    lv_timer_handler(); /* let the GUI do its work */
    delay( 5 );
}
