WebAssembly中simd使用调研

背景

目前对WebAssembly的使用主要是做计算密集型的工作，比如软解播放通过WebAssembly计算提供解码能力，WebAssembly执行完全依赖CPU计算，不能借助GPU硬件加速，所以需要尽量挖掘CPU执行提升程序效率的手段。目前两个主要优化手段为多线程和SIMD。

对于多线程能力的使用，从WebAssembly指令支持层面、编译工具链、线程间内存共享方式、浏览器对WASM标准的实现方面都有相应的支持

而SIMD是另一种能显著提升程序执行效率的方式，需要调研下使用到SIMD特性的源代码编译成WASM的可行性

技术原理

SIMD概念

SIMD(单指令多数据流)即一条指令可以一次处理多个数据，属于数据级并行优化手段。非常适用于对大量数据进行相同操作的计算任务，例如图片、音视频编解码处理场景。SIMD在X86、ARM CPU架构下都有相应的指令集实现。
如图所示，从宏观的角度看SISD(单指令单数据流)和SIMD(单指令多数据流)，对数组A、B中对应下标位置的数据进行相加，结果存到数组C中。对于SISD,N次循环操作，每次对一对数据进行处理。对于SIMD，一次操作可以同时处理四对数据，只需要 N/4次循环。两者的主要区别是单次指令执行处理的数据容量不同。
- 组成原理基础
- 在继续介绍之前需要先补充一些计算机组成原理的知识。

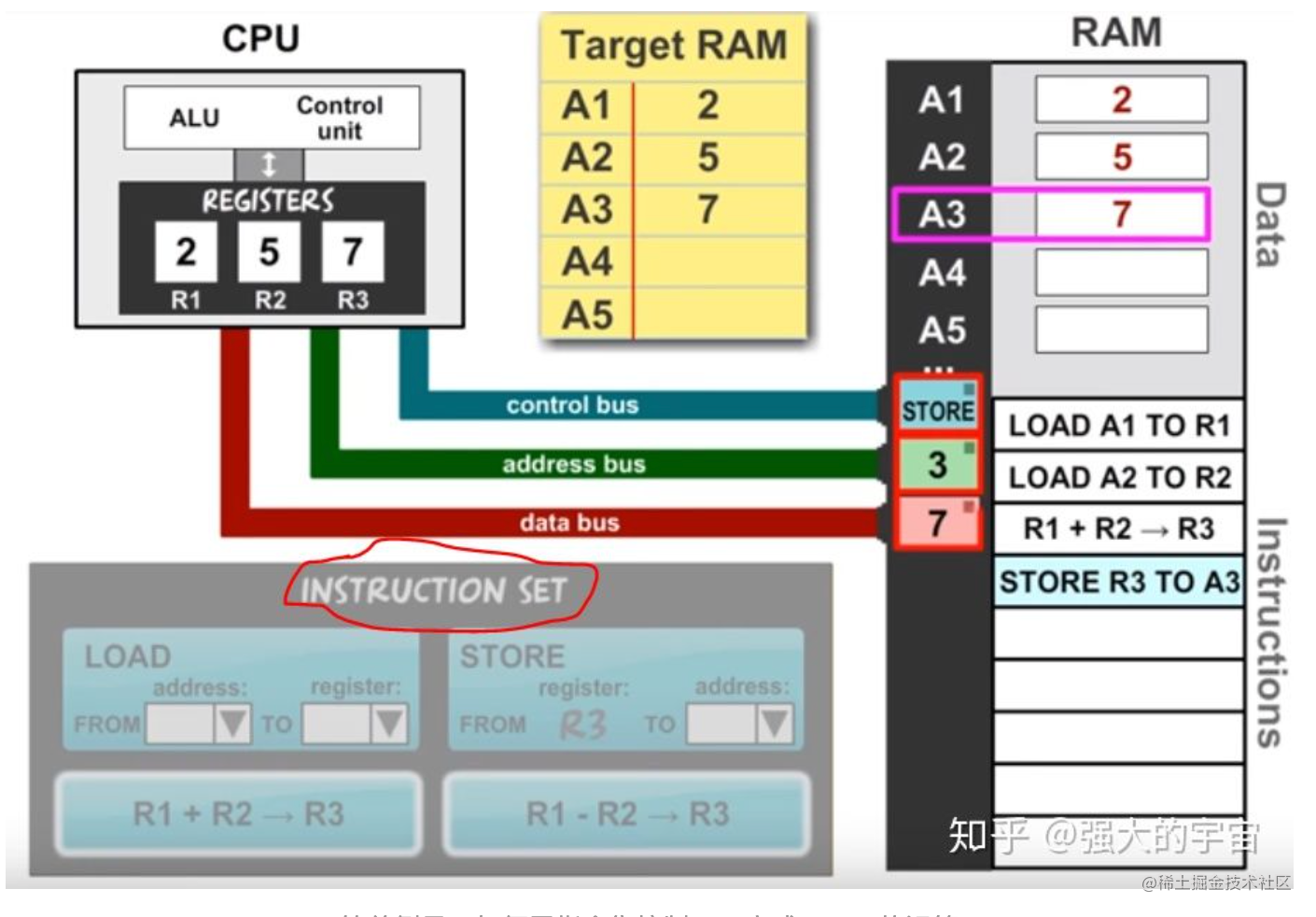

- CPU的基本任务就是执行指令，有三个主要部件，CU(控制单元) 、 ALU(算术逻辑单元)、寄存器(存储单元)
- 控制单元
- 由指令寄存器（Instruction Register）、指令计数器（Program Counter）、指令译码器（Instruction Decoder）和操作控制器（Operation Controller）等组成。对指令进行读取解析，控制执行。指令计数器中存放下一条指令在内存中的地址，控制单元根据地址读取指令，放入指令寄存器中，通过指令译码器对指令分析，确定应该进行什么操作，然后通过操作控制器生成控制信号，告诉运算逻辑单元（ALU）和寄存器如何运算、对什么数据进行运算以及对结果进行怎样的处理。
- 算术逻辑单元
- 1. 执行+ - * / 等算术运算，位移等逻辑运算。由控制单元发出的控制电信号控制运算
- 寄存器
- 1. CPU内部用来存放数据的一些小型存储区域，用来暂时存放参与运算的数据和运算结果以及一些CPU运行需要的信息。主要包括通用寄存器、专用寄存器。每个寄存器都有一个特定编号
- 1. 通用寄存器: 最基础的寄存器，程序执行过程中，绝大部分时间都是在操作这些寄存器来实现指令功能，从内存中读数据至寄存器，ALU运算临时结果存至寄存器等
- 专用寄存器: 指令寄存器、SIMD指令专用的128bit,256bit寄存器等
- CPU单个指令执行一个特定操作，所有指令的集合代表了CPU的处理能力。从功能上分，指令主要分数据传输指令(读写)、算术运算指令(+ - * / 等)、比较指令(> <)、逻辑运算指令(& | !)等
- 高级语言代码编译成指令的合集由CPU来执行，对于存储在内存中的数据，没有数据类型的概念，全都是0101bit序列，例如连续的四个字节可能表示一个int数据，也可能表示float类型数据。对数据类型的区分是通过指令完成的。
- c9x.me/x86/
- 对不同数据类型进行相同的操作在所使用的指令上是有区分的。以X86指令为例，同样是加法指令，对整数进行运算使用ADD指令，对float数据进行运算使用ADDSS。在编译器对源代码进行编译时，根据我们的不同类型数据声明选择不同的指令。
- 标量指令vs向量指令
- 在SIMD出现之前，cpu基本指令集支持的操作只能处理单个数据(单指令单数据流)，属于标量指令，所处理的数据属于标量数据类型。以c语言为例，c语言中支持 char、short int、int、long、long long 、float、double数据类型，在x86_64位CPU上所占的内存空间从1字节到8字节不等。作用于不同数据类型操作的代码编译成机器码后，会选择如上图 ADD、ADDSD、ADDSS、MOVSD、MOVSS等标量指令进行操作
- SIMD扩展指令属于向量指令。SIMD在 x86、arm cpu架构下都有相应的指令集实现。
- x86: SSE指令(一次处理128bit数据)、AVX(一次处理256bit数据)、AVX-512(一次处理512bit数据)，相应的128bit寄存器、256bit寄存器、512bit寄存器
- arm: NEON指令(一次处理128bit数据)，相应的128bit寄存器
- 以SSE指令为例，一个MOVAPS指令一次从内存中读取连续的128bit数据，并把这些数据看作4个连续的float类型标量数据。ADDPS指令可以把两个128bit寄存器中数据当做4个float数据并且分别执行加法运算。

SIMD编程

CPU提供了SIMD指令集，如何借助这些指令进行编程来提升程序执行效率？第一步需要向量数据类型定义。

还是以SSE指令为例，一次操作128bit数据，可以看做2xdouble、4xfloat、4xint、2xlong long。

typedef int v4si __attribute__ ((vector_size (16)));
typedef unsigned int __v4su __attribute__((__vector_size__(16)));
typedef float __m128 __attribute__((__vector_size__(16), __aligned__(16)));
typedef double __m128d __attribute__((__vector_size__(16), __aligned__(16)));
typedef long long __m128i __attribute__((__vector_size__(16), __aligned__(16)));
复制代码

通过以上形式定义向量数据类型，之后在代码中可以和使用int，float一样使用 v4si，__m128类型。如下定义 __customtpe类型，看做4个int类型数据，源代码编译成汇编后使用对应的MOVDQA，PADDD执行完成操作

目前Clang、GUN等编译器内置了一些向量类型和工具函数，叫做 SIMD Intrinsics Function。高级语言代码中可以直接使用这些类型和函数，和普通函数的区别是这些SIMD内置函数直接由编译器使用SIMD指令实现。只要引入相应的头文件就可以使用这些函数

<xmmintrin.h> : SSE, 支持同时对4个32位单精度浮点数的操作。
<emmintrin.h> : SSE 2, 支持同时对2个64位双精度浮点数的操作。
<pmmintrin.h> : SSE 3, 支持对SIMD寄存器的水平操作(horizontal operation)
<tmmintrin.h> : SSSE 3, 增加了额外的instructions。
<smmintrin.h> : SSE 4.1, 支持点乘以及更多的整形操作。
<nmmintrin.h> : SSE 4.2, 增加了额外的instructions。
<immintrin.h> : AVX, 支持同时操作8个单精度浮点数或4个双精度浮点数。

每一个头文件都包含了之前的所有头文件，所以如果你想要使用SSE4.2以及之前SSE3, SSE2, SSE中的所有函数就只需要包含<nmmintrin.h>头文件。

另一种方式是直接写汇编代码，使用SIMD指令操作寄存器，高级语言中嵌入汇编代码。目前 ffmpeg 中对编解码计算任务比较重的功能都采用的硬编码汇编的方式。

WASM对SIMD的支持

WASM标准目前定义了对128bit SIMD指令集的支持规范。emscripten编译工具也支持对使用了simd能力的源代码编译成wasm(只支持通过 simd内置函数方式写的源代码)，chrome从 v91版本开始支持对WASM SIMD指令的解析。

这里比较影响 SIMD优化代码能否编译成WASM的主要点是只有通过SIMD内置函数方式写的SIMD源代码才能编译成WASM 对应的 SIMD指令。

示例demo

对两个float数组a、b 对应下标元素进行乘法运算，结构保存在数组c中

#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include "sys/time.h"

// simd内置函数 头文件
#include <immintrin.h>



#define N           178257920 // 170M
#define SEED        0x1234


float *a, *b, *c;


#if defined(NORMAL)
// 为3个float数组分配内存，每个数组包含 170 * 1024 * 1024 个元素
void gen_data(void) {
    unsigned i;
    a = (float*) malloc(N*sizeof(float));
    b = (float*) malloc(N*sizeof(float));
    c = (float*) malloc(N*sizeof(float));

    srand(SEED);
    for(i=0; i<N; i++) {
        a[i] = b[i] = (float)(rand() % N);
    }
}

void free_data(void) {
    free(a);
    free(b);
    free(c);
}

void multiply(void) {
    unsigned i;
    for(i=0; i<N; i++) {
        c[i] = a[i] * b[i];
    }
}

#elif defined(USE_SSE)

void gen_data(void) {
    unsigned i;
    a = (float*) _mm_malloc(N*sizeof(float), 16);
    b = (float*) _mm_malloc(N*sizeof(float), 16);
    c = (float*) _mm_malloc(N*sizeof(float), 16);

    srand(SEED);
    for(i=0; i<N; i++) {
        a[i] = b[i] = (float)(rand() % N);
    }
}

void free_data(void) {
    _mm_free(a);
    _mm_free(b);
    _mm_free(c);
}

void multiply(void) {
    unsigned i;
    __m128 A, B, C; // 向量类型 __m128 = 4xfloat

    for(i=0; i<(N & ((~(unsigned)0x3))); i+=4) {
        A = _mm_load_ps(&a[i]);
        B = _mm_load_ps(&b[i]);
        C = _mm_mul_ps(A, B);
        _mm_store_ps(&c[i], C);
    }
    for(; i<N; i++) {
        c[i] = a[i] * b[i];
    }
}

#elif defined(USE_AVX)
void gen_data(void) {
    unsigned i;
    a = (float*) _mm_malloc(N*sizeof(float), 32);
    b = (float*) _mm_malloc(N*sizeof(float), 32);
    c = (float*) _mm_malloc(N*sizeof(float), 32);

    srand(SEED);
    for(i=0; i<N; i++) {
        a[i] = b[i] = (float)(rand() % N);
    }
}

void free_data(void) {
    _mm_free(a);
    _mm_free(b);
    _mm_free(c);
}

void multiply(void) {
    unsigned i;
    __m256 A, B, C;

    for(i=0; i<(N & ((~(unsigned)0x7))); i+=8) {
        A = _mm256_load_ps(&a[i]);
        B = _mm256_load_ps(&b[i]);
        C = _mm256_mul_ps(A, B);
        _mm256_store_ps(&c[i], C);
    }
    for(; i<N; i++) {
        c[i] = a[i] * b[i];
    }
}

#endif


void print_data(void) {
    printf("%f, %f, %f, %f\n", c[0], c[1], c[N-2], c[N-1]);
}

gettimeofday();


int main(void) {
    double start=0.0, stop=0.0, msecs;
    struct timeval before, after;
    printf("gen data start... \n");
    gen_data();
    printf("gen data end... \n");

    gettimeofday(&before, NULL);
    multiply();
    gettimeofday(&after, NULL);

    msecs = (after.tv_sec - before.tv_sec)*1000.0 + (after.tv_usec - before.tv_usec)/1000.0;
    print_data();
    printf("Execution time = %2.3lf ms\n", msecs);

    free_data();
    return 0;
}
复制代码

default_target: normal

normal:
    clang main.c -D NORMAL -o demo

sse:
    clang main.c -D USE_SSE -o demo

avx:
    clang main.c -D USE_AVX -mavx -o demo

sse_os:
    clang main.c -D USE_SSE -Os -o demo

wasm:
    emcc main.c \
    -s ALLOW_MEMORY_GROWTH=1 \
    -D NORMAL \
    -o wasm.html

wasm_sse:
    emcc main.c \
    -s ALLOW_MEMORY_GROWTH=1 \
    -msimd128 \
    -msse \
    -D USE_SSE \
    -o wasm_sse.html

wasm_os:
    emcc main.c \
    -s ALLOW_MEMORY_GROWTH=1 \
    -Os \
    -D NORMAL \
    -o wasm_os.html

wasm_sse_os:
    emcc main.c \
    -s ALLOW_MEMORY_GROWTH=1 \
    -Os \
    -msimd128 \
    -msse \
    -D USE_SSE \
    -o wasm_sse_os.html
复制代码

benchmark

c normal	c sse	c avx	c sse + Os
660 ms	500 ms	400 ms	360 ms

wasm normal	wasm + sse	wasm + Os	wasm + sse + Os
1800 ms	1000 ms	750 ms	480 ms

结论

SIMD是CPU硬件层面支持的用于对数据进行并行操作的指令集
X86平台下对SIMD的实现为SSE、AVX指令集，ARM平台下对SIMD的实现为NEON指令集
编程语言对SIMD能力使用主要有两种方式。
1. 汇编硬编码，直接操作SIMD指令和寄存器，高级语言中嵌入汇编代码，极致的性能优化。FFmpeg对simd的使用采用这种方式
2. SIMD内置函数，高级语言中类似调用普通函数一样使用simd，函数的具体实现定义在编译器中
WebAssembly规范定义了128bit的SIMD指令集，高版本Chrome、Firefox支持 WASM SIMD实现
Emscripten编译工具只支持SIMD内置函数使用形式的源代码编译到WASM。能否使用上源代码SIMD优化能力取决于源代码对SIMD的使用形式。
