32-TIM输入捕获

注意与输出比较区分。

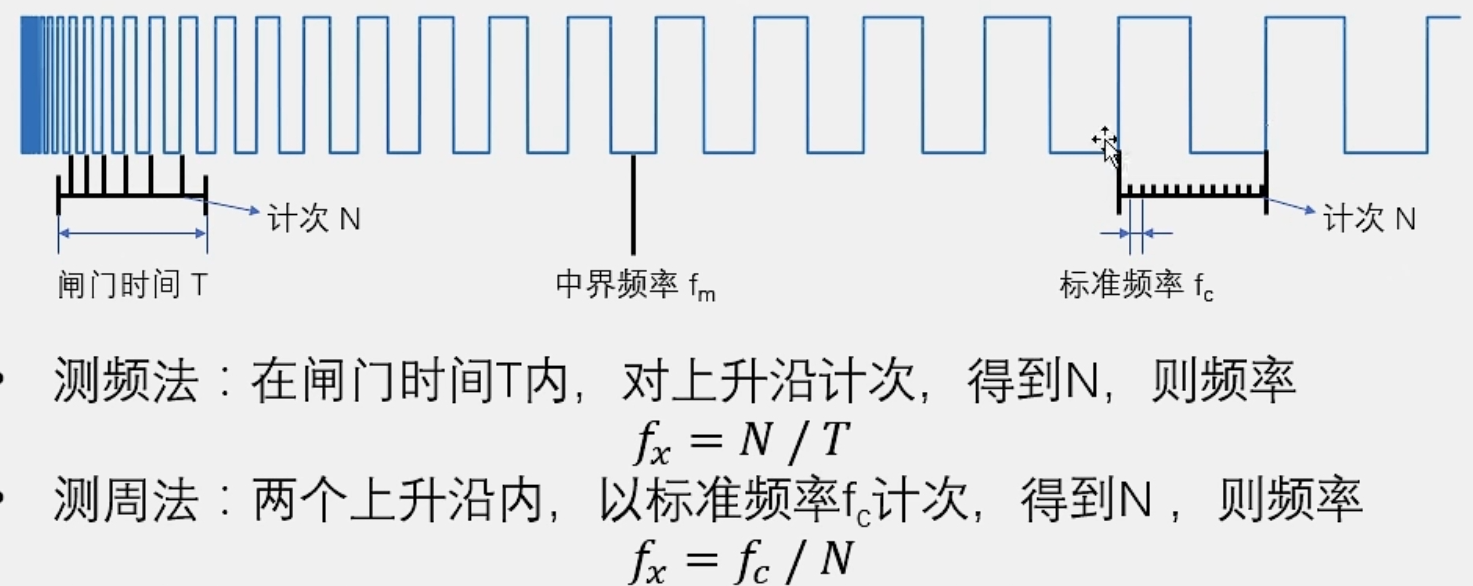

频率测量方法

测频法实现：例如使用红外传感器，每个上升沿计次加一，再用一个定时器，定1S的定时中断，在中断里，每隔一秒取一下计次值，同时清零计次，所计的值就是频率。

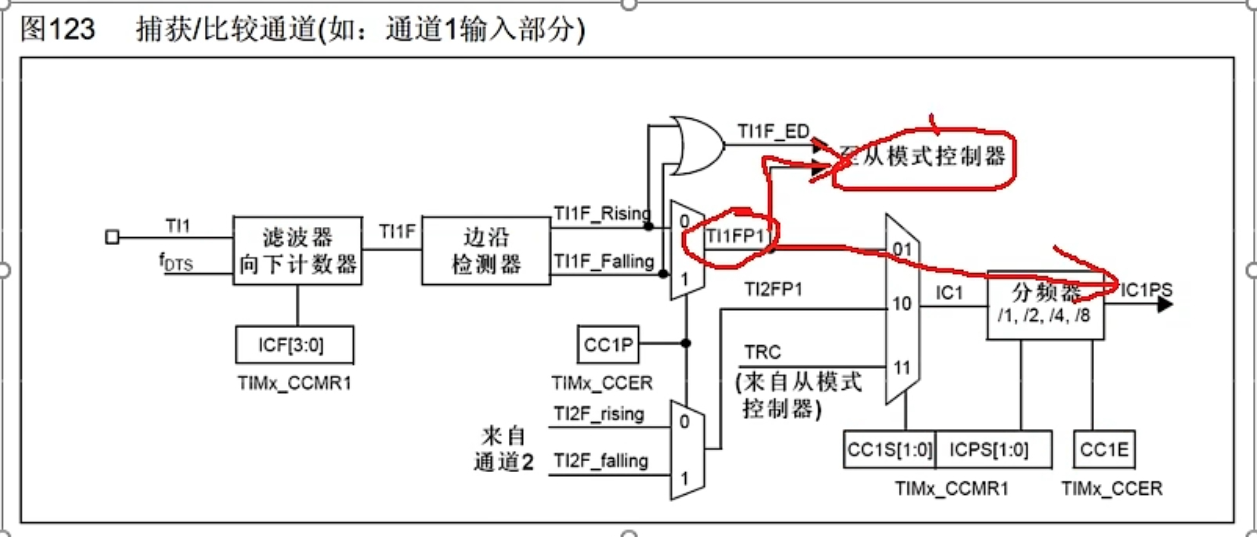

主从触发模式（TRGO、TRGI）

主模式将定时器内部的引脚映射到TRGO，用于触发别的外设。

从模式接受其他外设的信号，用于控制自身定时器的运行。

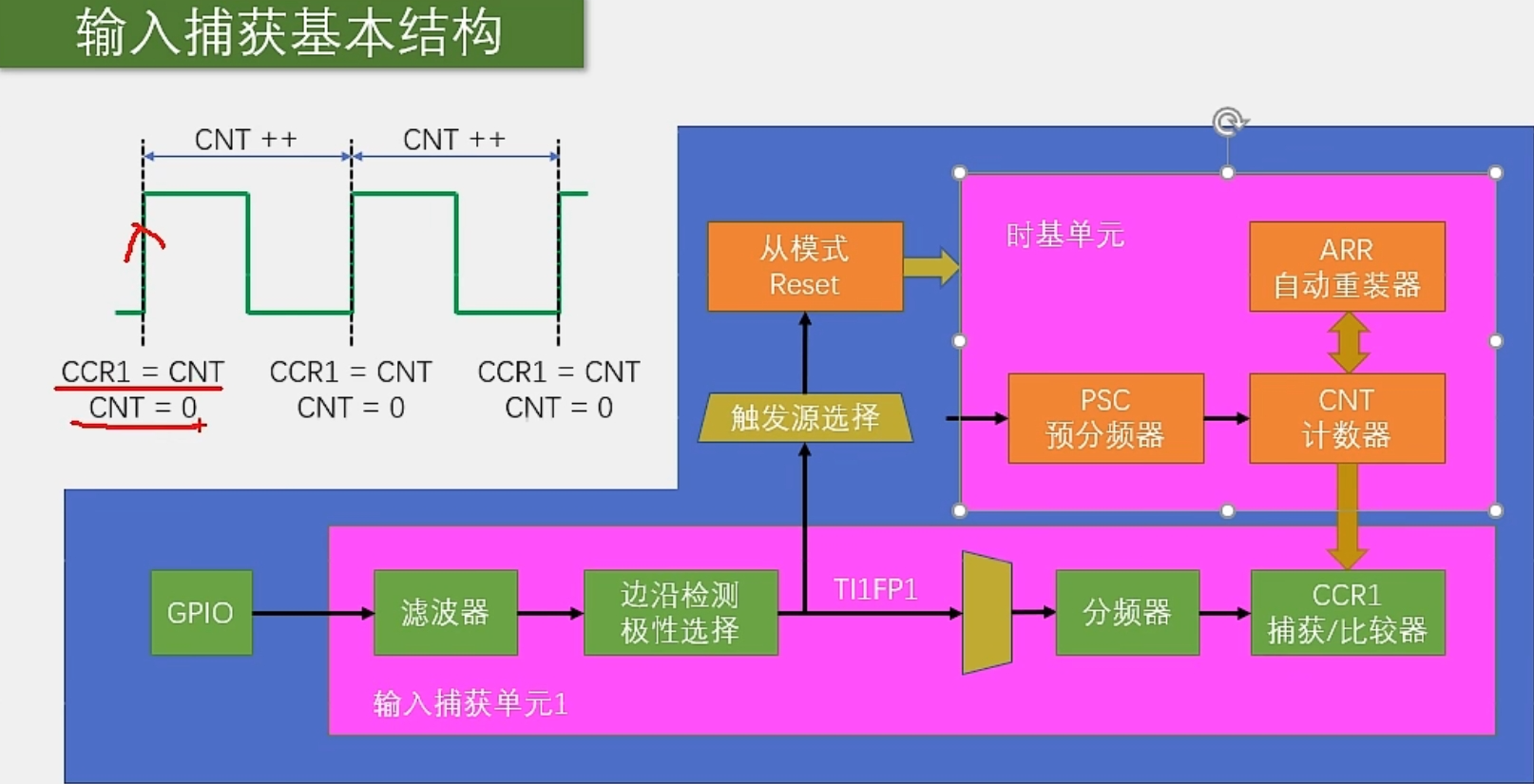

GPIO的输入信号，经滤波器和极性选择，TI1FP1信号兵分两路，CNT的值转运到CCR中，同时CNT清零（从模式完成）。

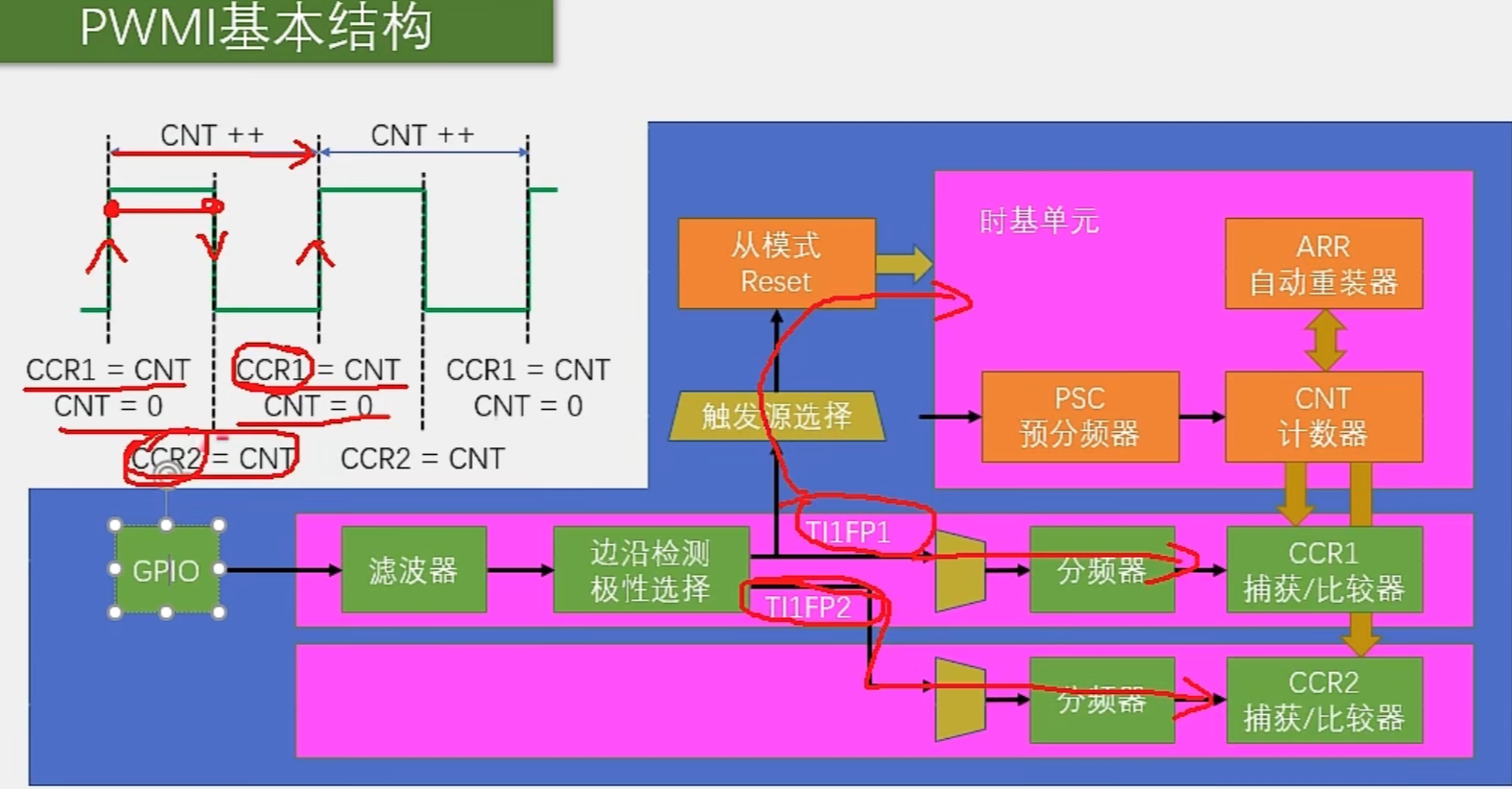

PWMI使用两个通道，可以同时测量频率和占空比，CCR2是高电平期间的CNT的计数值，CCR1是整个周期的计数值，那么使用CCR2/CCR1就能得到占空比，使用CCR1可以得到频率。

代码

在PA0产生一个PWM信号，然后PA6进行输入捕获，测量输入信号的占空比、频率。

void PWM_Init()
{
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    TIM_InternalClockConfig(TIM2);//选择使用内部时钟

    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
    TIM_TimeBaseInitStruct.TIM_ClockDivision=TIM_CKD_DIV1;
    TIM_TimeBaseInitStruct.TIM_CounterMode=TIM_CounterMode_Up;
    TIM_TimeBaseInitStruct.TIM_Period=100 -1;  //ARR  自动重装载         在这里固定ARR的值为100，下面利用单独的函数修改PSC的值
    TIM_TimeBaseInitStruct.TIM_Prescaler=720 -1;  //PSC  预分频器
    TIM_TimeBaseInitStruct.TIM_RepetitionCounter=0;
    TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStruct);//配置时基单元

    TIM_OCInitTypeDef TIM_OCInitStruct;
    TIM_OCStructInit(&TIM_OCInitStruct);
    TIM_OCInitStruct.TIM_OCMode=TIM_OCMode_PWM1;
    TIM_OCInitStruct.TIM_OCPolarity=TIM_OCPolarity_High;
    TIM_OCInitStruct.TIM_Pulse=50;  //CCR
    TIM_OCInitStruct.TIM_OutputState=TIM_OutputState_Enable;
    TIM_OC1Init(TIM2,&TIM_OCInitStruct);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;    //如果想用片上外设（这里是定时器）来控制引脚，需要使用复用推挽开漏输出模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);
    TIM_Cmd(TIM2,ENABLE);//使能定时器
}

void PWM_TIM_SetCompare1(uint16_t Compare)     //重新写入CCR的值
{
    TIM_SetCompare1(TIM2,Compare);
}

void PWM_SetPSC(uint16_t PSC)     //重新写入PSC的值
{
    TIM_PrescalerConfig(TIM2,PSC,TIM_PSCReloadMode_Immediate);
}

首先，需要打开GPIOA和复用功能时钟的使能，以及TIM2时钟的使能。

然后，需要初始化PA0口为复用推挽输出模式。

接着，需要初始化TIM2的基本定时器参数，包括自动重装值、分频系数、时钟分割和计数模式等。

接下来，需要初始化TIM2的PWM输出参数，包括PWM模式、输出使能、极性和初始占空比等。

最后，需要使能TIM2。

在主函数中调用两个独立函数分别设置CCR和PSC的值，这样，就可以在PA0口产生一个占空比为50%，频率为1KHZ的PWM信号了。

接下来写输入捕获部分的代码（根据上图）

第一步开启GPIO和TIM时钟

第二步GPIO初始化，配置成输入模式

第三步配置时基单元，让CNT在内部时钟的驱动下自增运行

第四步配置输入捕获单元，包括滤波器、极性、直连还是交叉通道、分频器等参数

第五步选择从模式的触发源，并选择触发之后的操作，用于复位

最后开启定时器即可

void IC_Init(void)
{
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);

    TIM_InternalClockConfig(TIM3);//选择使用内部时钟

    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
    TIM_TimeBaseInitStruct.TIM_ClockDivision=TIM_CKD_DIV1;
    TIM_TimeBaseInitStruct.TIM_CounterMode=TIM_CounterMode_Up;
    TIM_TimeBaseInitStruct.TIM_Period=65536 -1;  //ARR  自动重装载
    TIM_TimeBaseInitStruct.TIM_Prescaler=720 -1;  //PSC  预分频器
    TIM_TimeBaseInitStruct.TIM_RepetitionCounter=0;
    TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStruct);//配置时基单元

    TIM_ICInitTypeDef TIM_ICInitStruct;
    TIM_ICInitStruct.TIM_Channel = TIM_Channel_1;  //
    TIM_ICInitStruct.TIM_ICFilter=0xF;  //滤波
    TIM_ICInitStruct.TIM_ICPolarity=TIM_ICPolarity_Rising;  //上升沿触发
    TIM_ICInitStruct.TIM_ICPrescaler=TIM_ICPSC_DIV1;   //不分频
    TIM_ICInitStruct.TIM_ICSelection=TIM_ICSelection_DirectTI;  //选择直连通道
    TIM_ICInit(TIM3,&TIM_ICInitStruct);

    TIM_SelectInputTrigger(TIM3,TIM_TS_TI1FP1);
    TIM_SelectSlaveMode(TIM3,TIM_SlaveMode_Reset);

    TIM_Cmd(TIM3,ENABLE);
}
