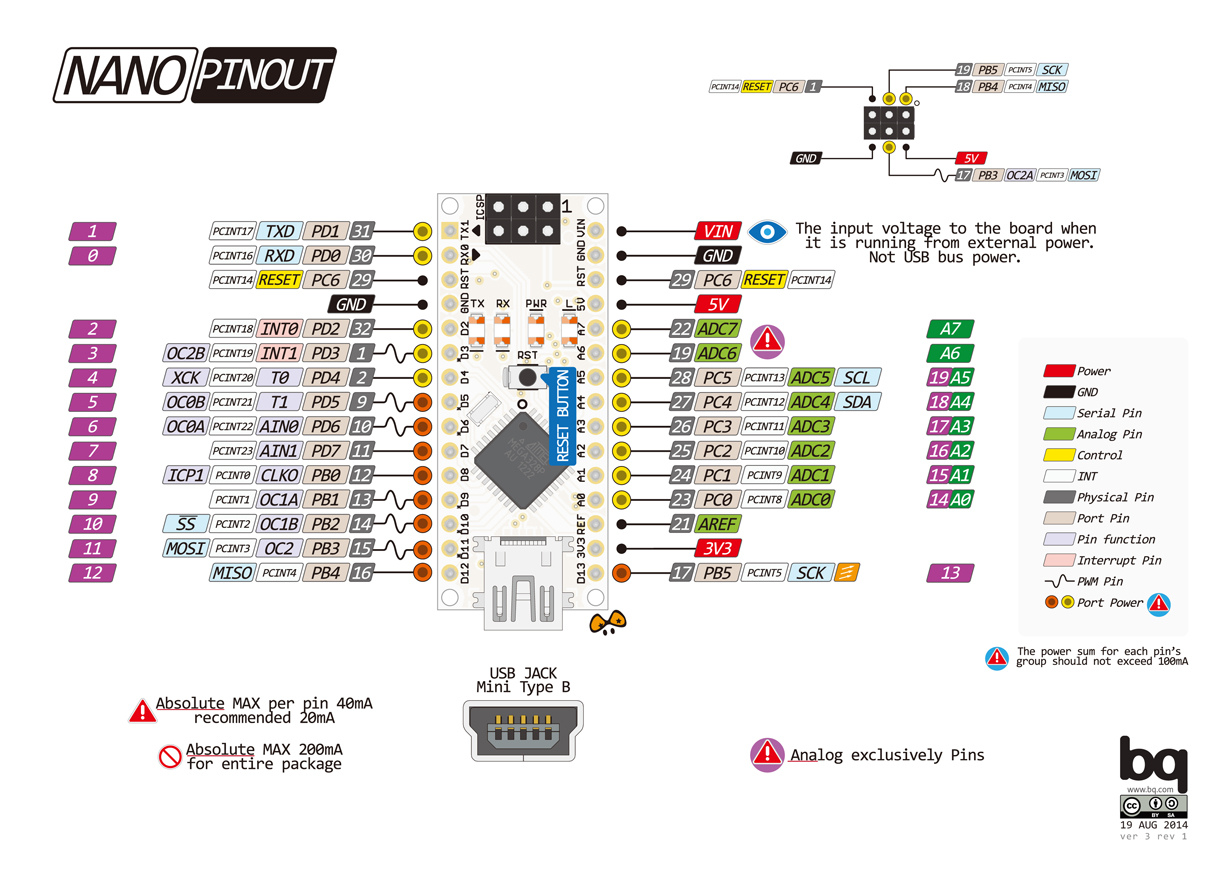

Arduino教程初体验之点亮自带LED灯(含管脚图)

【转载请注明出处: http://blog.csdn.net/leytton/article/details/72871985】

虽然之前用的是STM32系列的MCU，但看起来Arduino的编程语言封装更加精简，模块测试和原型开发更快。

入手的Arduino型号是Arduino Nano V3.0

首先接上USB电源，绿灯常量，红灯闪烁，显然里面已经内置了一个demo程序。

可以看出实际上Arduino自带了一个LED灯，我们可以用于开发调试。

好，进入正题~

1、IDE安装

http://pan.baidu.com/s/1b4jPX8

2、驱动安装

http://wch.cn/downloads.php?name=pro&proid=65

驱动也装了串口一直没出现，开始还以为是驱动问题，折腾了一会发现是没插紧USB接口~~~==

3、原理图找到LED引脚

查看板载LED序号为13

附Arduino Nano 原理图下载地址http://download.csdn.net/download/leytton/9874360

4、打开闪灯案例Blink

修改GPIO序号为13

// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin 13 as an output.
  pinMode(13, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {
  digitalWrite(13, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(2000);              // wait for a second
  digitalWrite(13, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);              // wait for a second
}
