How to Learn Robotics
前言

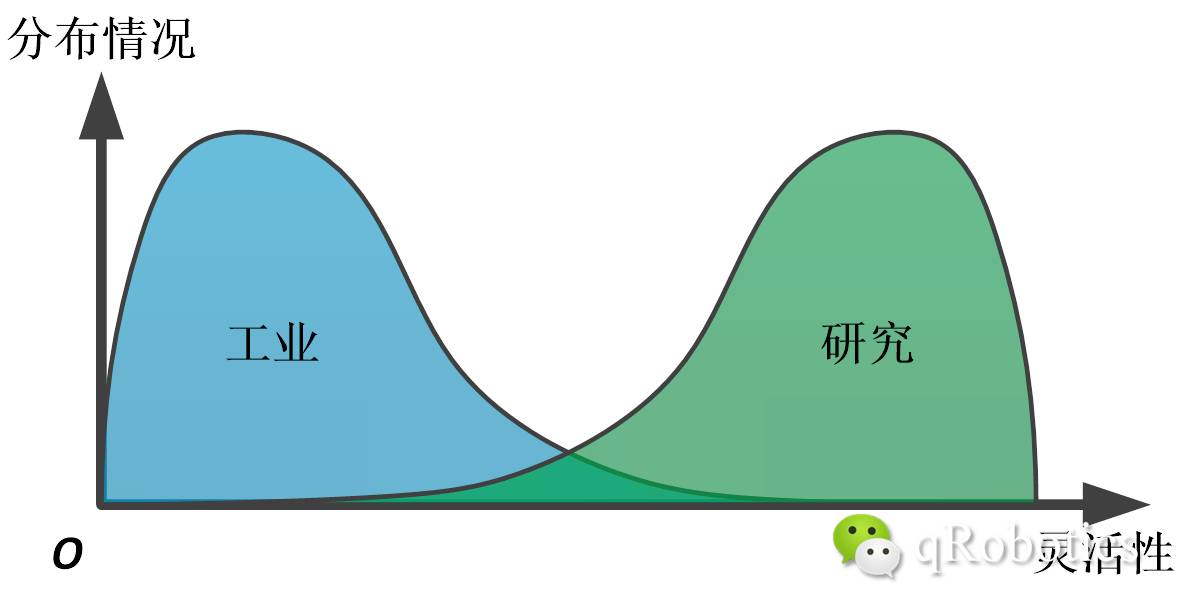

是的，作为国内最早开展机器人研究的院校之一，这里的机器人研究生课程只教我们如何建立 DH 坐标系，动力学只是简单计算了一个平面三连杆。根本没有涉及控制、轨迹规划的内容，甚至连运动学逆解也没有要求大家计算。
据我所知，很多其他研究机构也是如此。国内机器人学这块还没有形成完整的教学体系，所以，大陆毕业的学生基本上都没有接受过完整的机器人学系统教育，只有在做项目的时候通过自学掌握项目所需的内容。这也就造就了一大批没有算过机器人运动学逆解的机器人专业博硕士生。
当然，并不是说「运动学逆解」、「轨迹插补」之类的知识有多难。我想强调的是，在大陆，一个学生只通过上课，无法掌握、甚至是无法接触到这些机器人学中非常基础的知识。
当然，这一情况在大陆比较普遍，而对于国外或者港台高校毕业的学生，基本上都没有这个问题。国外或者港台高校在机器人学这块的教学体系相对比较完整，基本上大作业都会覆盖主要的知识点，并且大都要求编程实现。
更有甚者，什么都不教的，不知是否见过。
入门
空间变换
当然，其中齐次变换什么的是机器人学中非常基础和重要的内容。其中需要注意的地方有：
熟悉坐标表示方式：坐标系 {B} 在坐标系 {A} 下的位姿为 等；
- 左乘与右乘矩阵的区别；
- 了解旋转矩阵每一列的含义，学会如何通过「目测」写出两个坐标系之间的旋转矩阵；
- 姿态的表示方式：RPY 角、各种欧拉角、轴角（Angle-Axis）表示、旋转矩阵，除了书上的内容，可以顺便看看四元数（Quaternion）表示,了解欧拉角的 - Gimbal lock （知道三参数表示的问题，才能更容易接受四元数这样的新事物）；
- 如果有可能，试着了解一下角速度。
运动学
对于机器人来说，一个基本工作就是计算运动学：
- 正运动学：根据关节角度，计算机器人工具坐标系（末端）在机器人基座坐标系（底座）下的位姿；
- 逆运动学：给定一个末端位姿，计算达到这个位姿的关节角度。
前面，你知道了可以用一个 4x4 矩阵来描述两个坐标系之间的关系。对于机器人正运动学，如果我们知道每个连杆两两之间的坐标变换，就可以通过矩阵乘法计算出最后的末端位姿了。
为了方便计算两个连杆之间的相对位姿，你就需要学习一个叫做 DH 的建模方法，简而言之，就是按照一定规则建立每个关节坐标系，然后每个坐标系可以用四个参数（DH参数）来确定。
当然，你网上一搜，就会发现 DH 也有好几种，什么 Standard DH， Modified DH 之类的。
这不重要，你只要知道它是帮你确定两个连杆之间的相对关系就行。不妨掌握 Craig 书上的那种就行（Wikipedia上称为 Modified DH)：
在机器人运动研究领域，对机器人的运动学分析是必不可少的。机器人运动学的正确分析依赖于对机器人所受各个约束的正确判断和计算。
为研究的方便，将约束定义为：限制质点或质点系运动的条件，表示这些限制条件的数学方程称为约束方程。
约束的分类有很多种。比如几何约束和运动约束，定常约束和非定常约束等。
几何约束限制质点或质点系在空间的几何位置，满足几何上的原理。例如一个单摆系统，单摆的下端悬挂的小球可以看作是一个质点系，该质点系只能绕着单摆的固定点进行平面摆动，我们说该质点系受到几何约束。
运动约束是限制质点系运动情况的运动学条件。例如一个车轮沿着直线轨道作纯滚动时，车轮受到限制，其轮心除了受到始终与地面保持车轮半径r这一几何约束外，还受到只滚不滑的运动学限制，这就是运动学约束。
定常约束是不随时间变化的约束。非定常约束的约束条件随时间变化。
除了上述约束的分类形式外，还可以将约束分为完整约束和非完整约束。这种分类方式对机器人研究领域来说十分重要。
如果约束方程中包含坐标对时间的导数(如运动约束)，而且方程不可能积分为有限形式，这类约束称为非完整约束。非完整约束方程总是微分方程的形式。
反之，如果约束方程中不包含坐标对时间的导数，或者约束方程中的微分项可以积分为有限形式，这类约束称为完整约束。
雅可比矩阵
动力学
控制
是的，于是你发现了基于动力学前馈的 PID 控制算法。
进阶
凸优化
凸优化：这个世界很多问题都不容易找到解析解，我们得用优化方法来计算。所以，你必须了解如何建立优化模型，并知道如何用代码进行求解。这里，我推荐 Stanford 的公开课《Convex Optimization》
运动规划

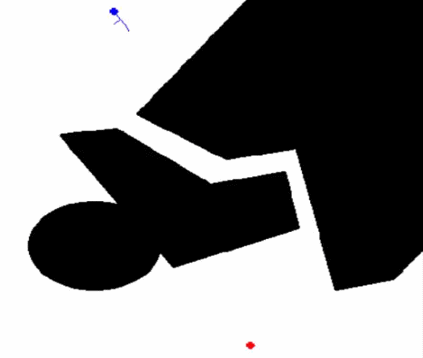

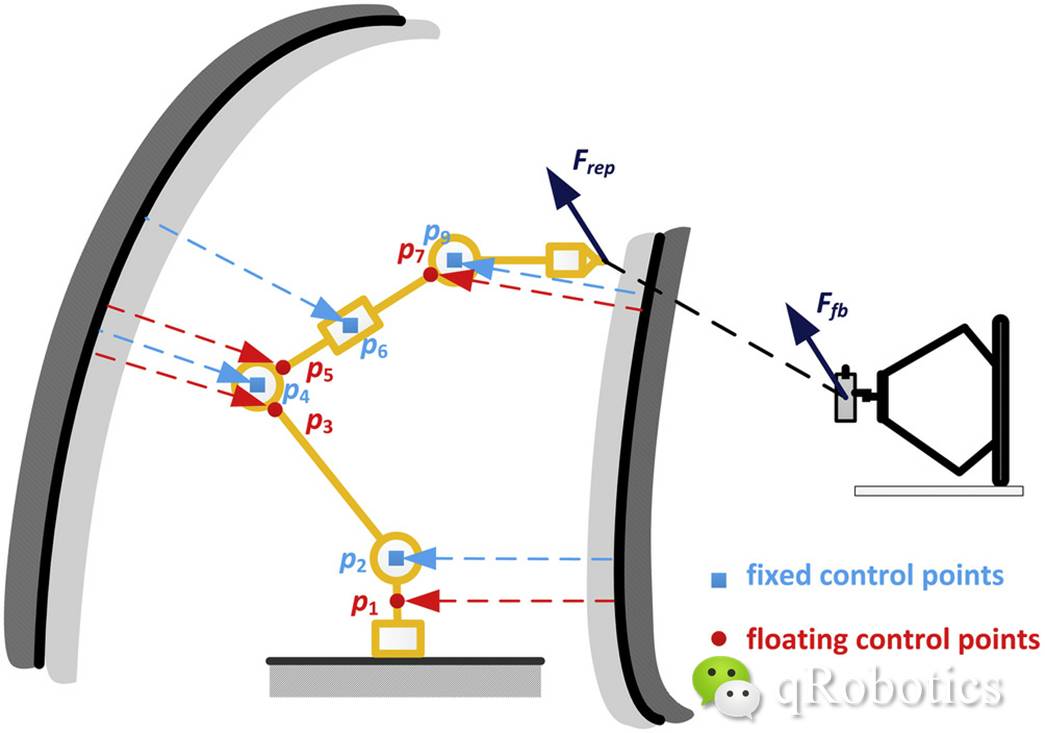

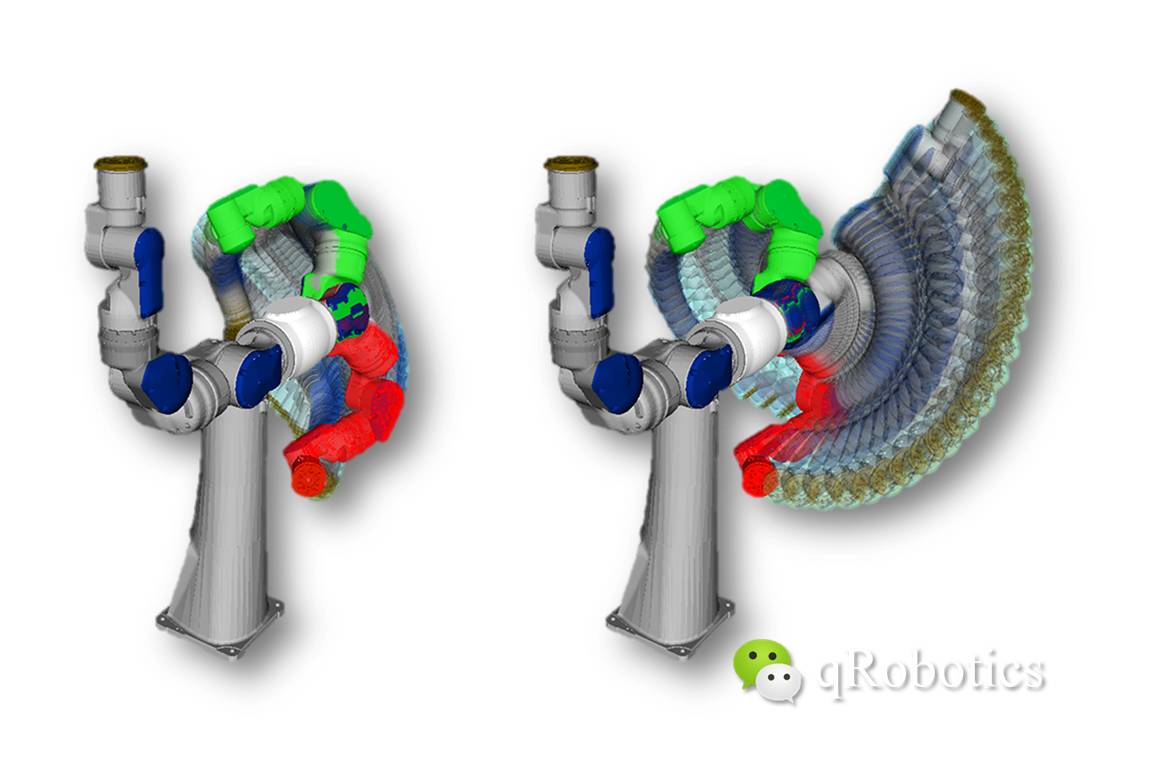

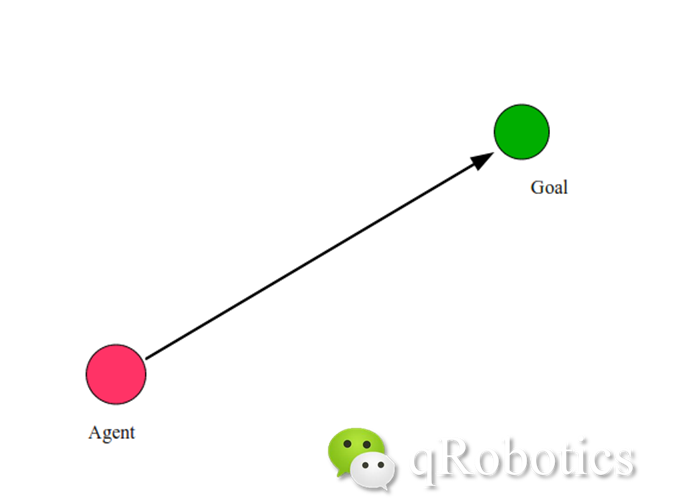

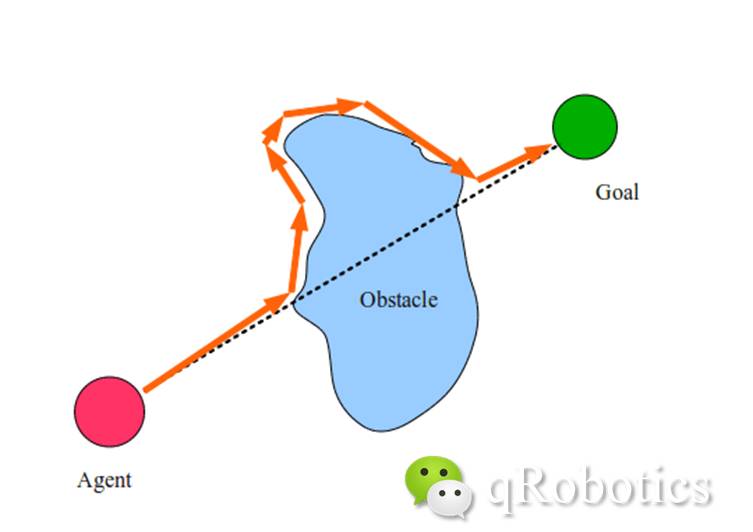

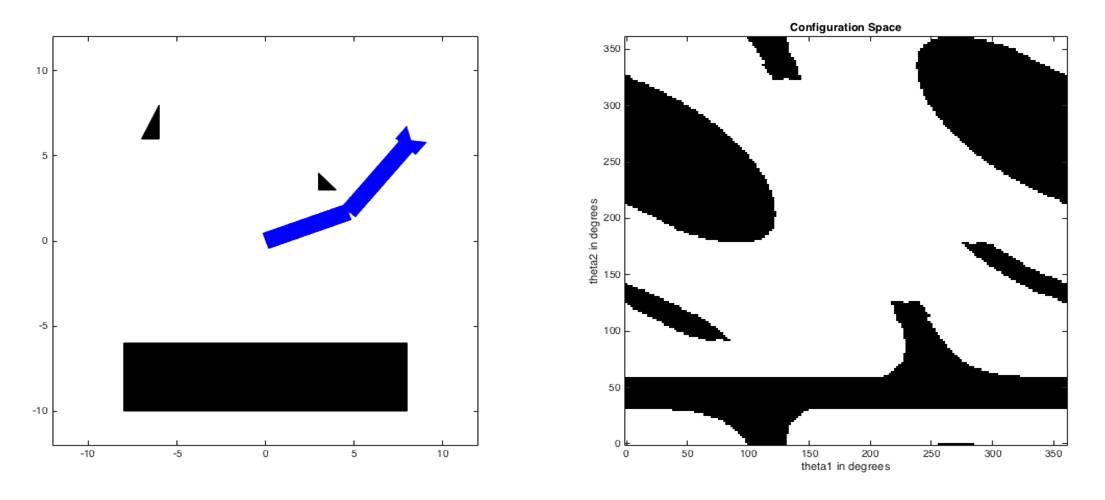

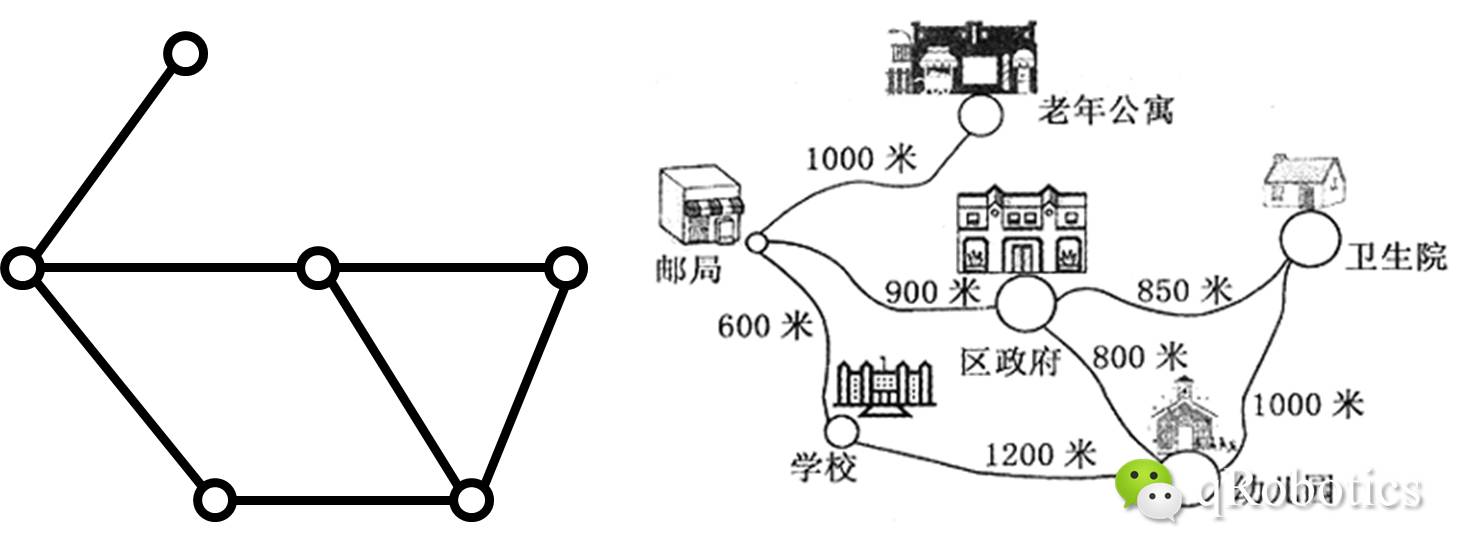

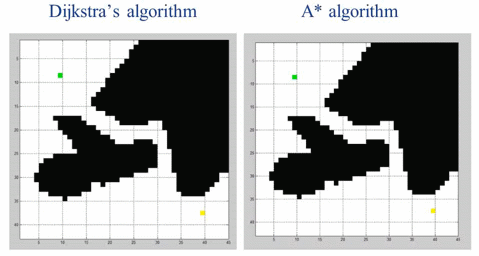

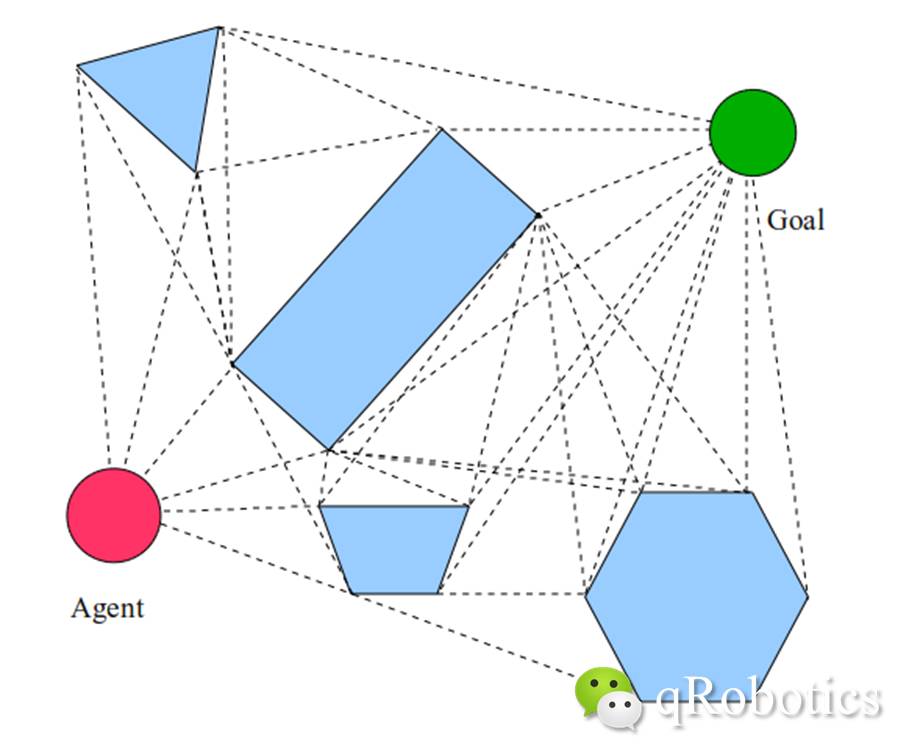

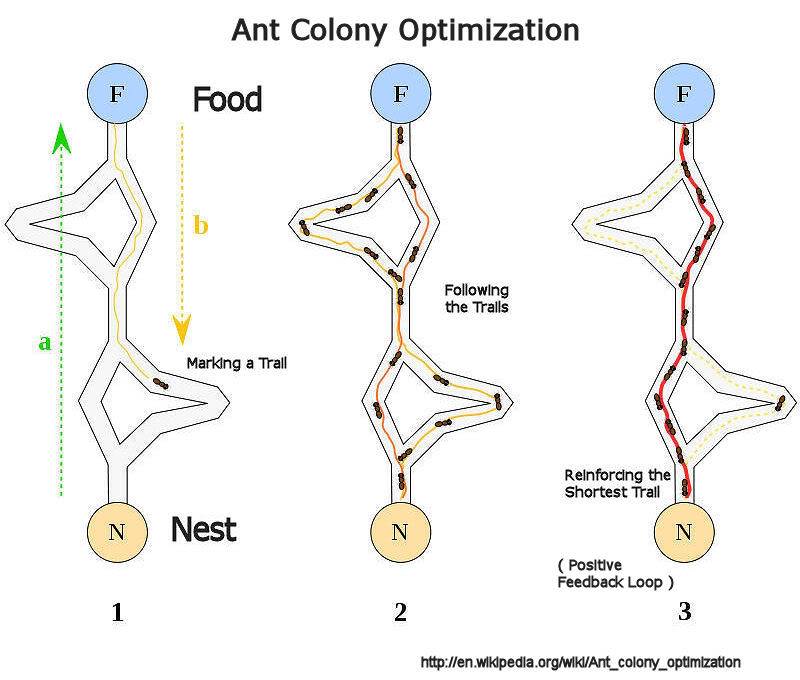

现在，你能让机器人按照你的要求运动了。但是，你感觉机器人还是太难用了，必须人工指定经过的路径点，否则机器人可能就会与环境发生碰撞。你想，有没有可能让机器人自己找到这些路径点。

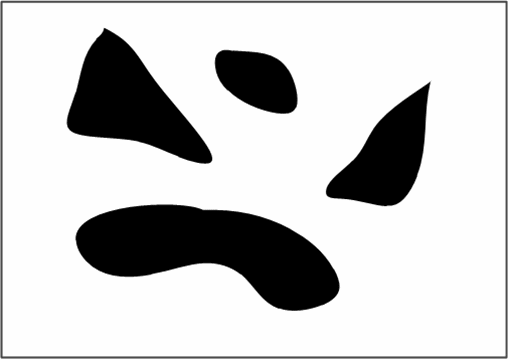

于是，你来到了运动规划的领域。

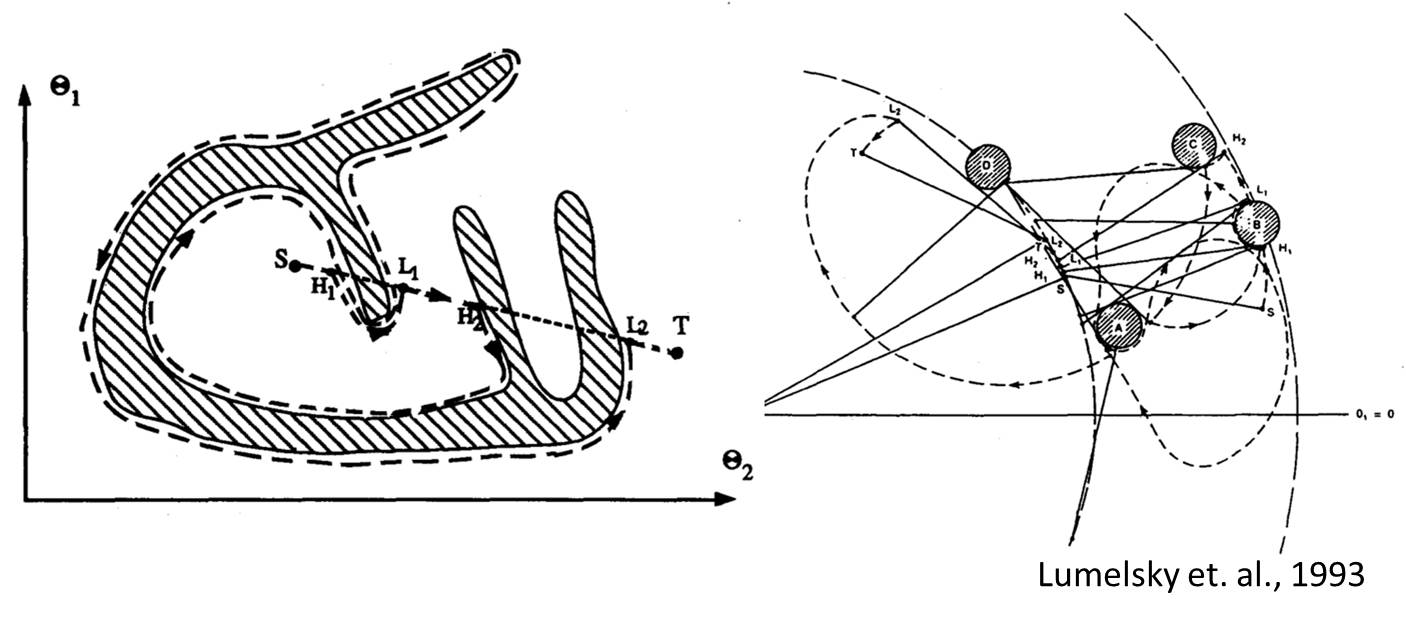

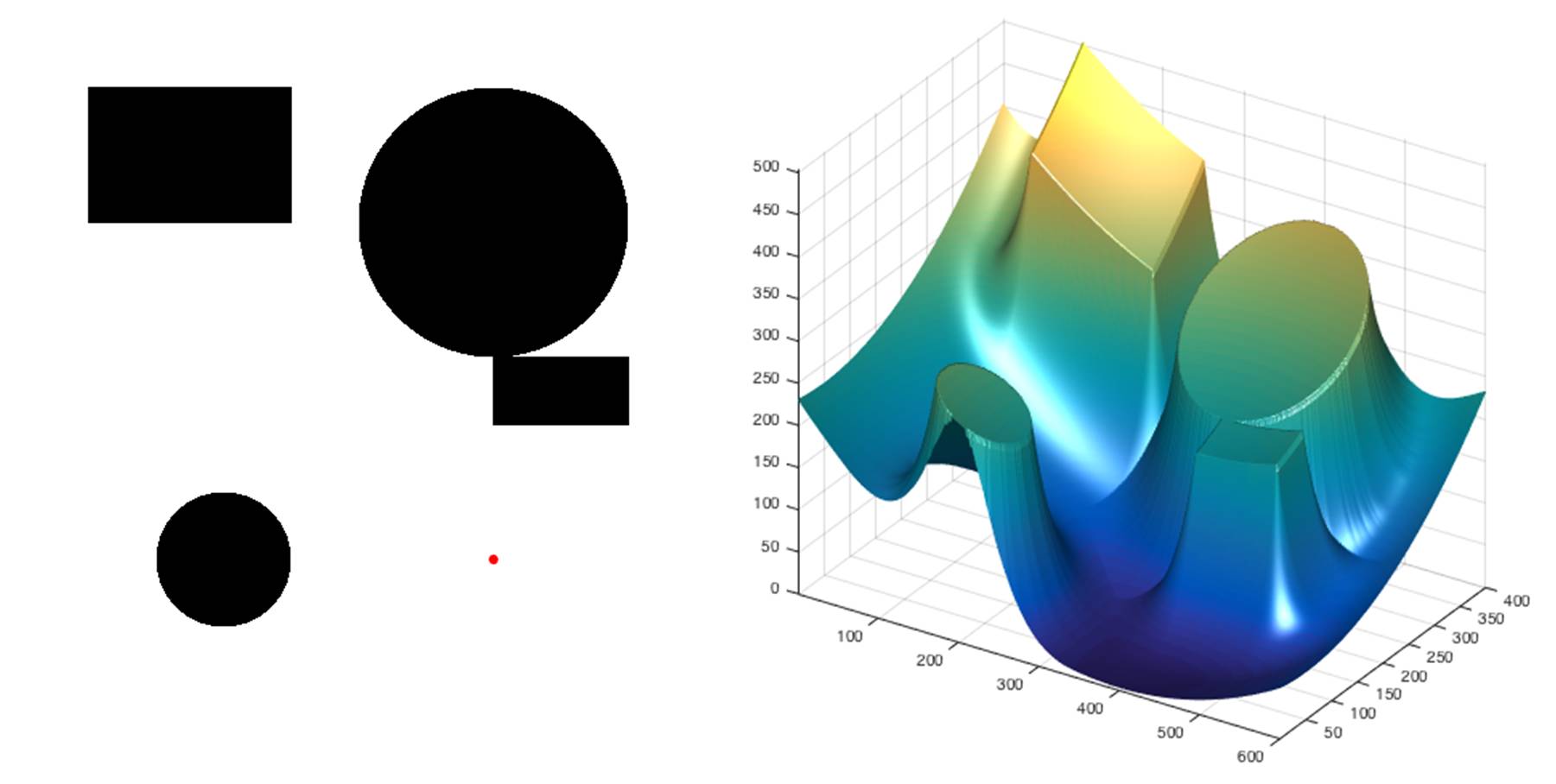

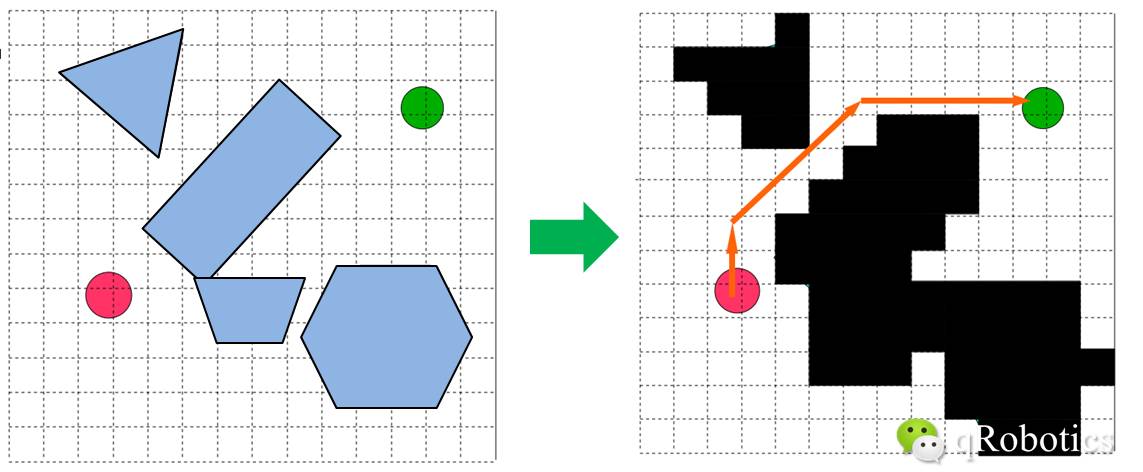

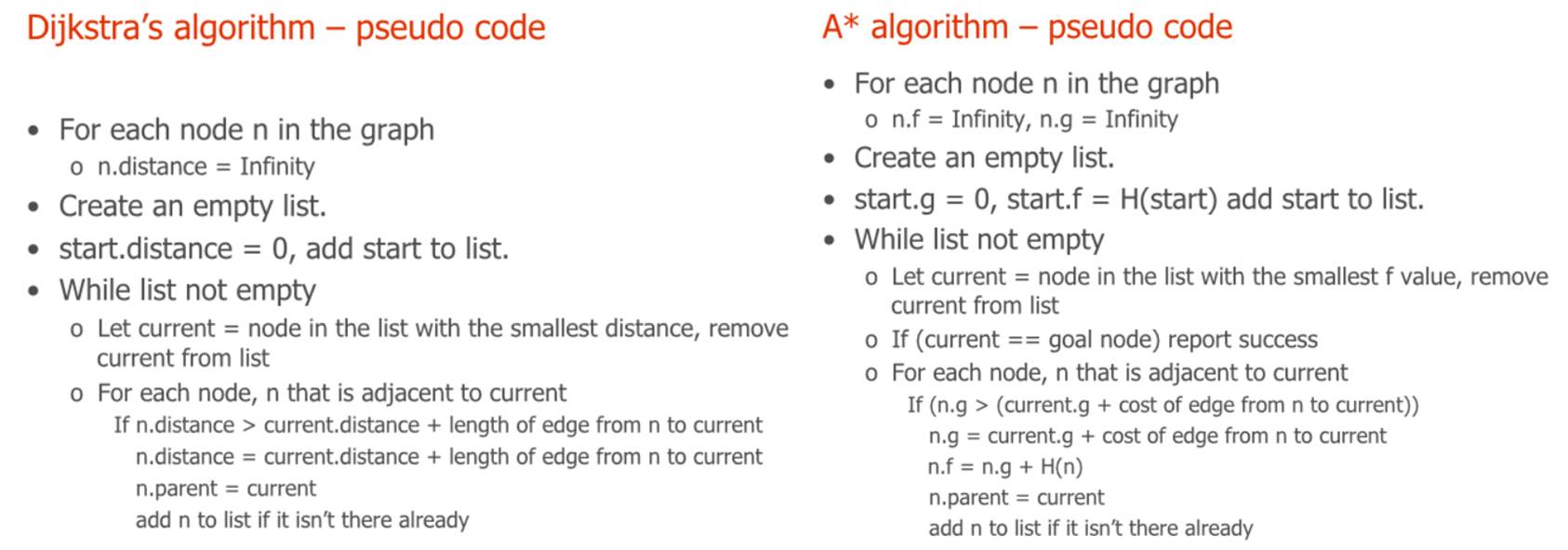

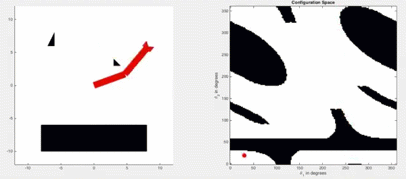

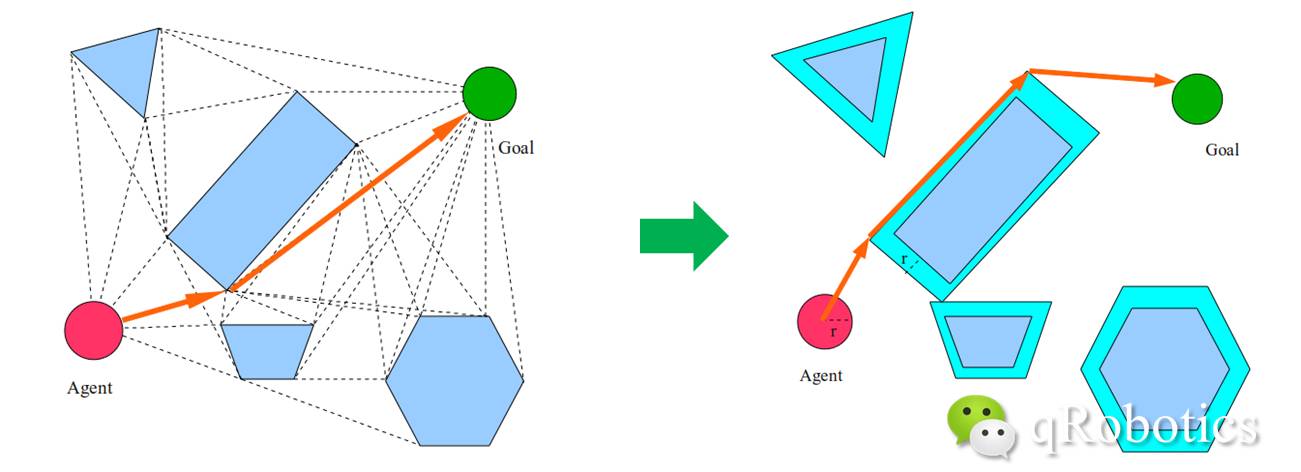

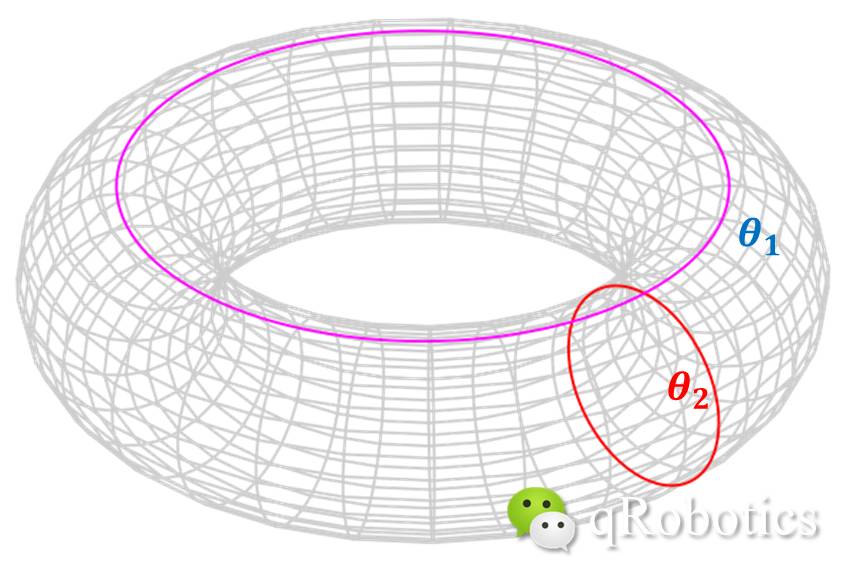

当然，一个很自然的想法是，有没有可能直接构建一个目标函数，用优化的方法计算出需要的轨迹。但是，世界有时候并没有那么可爱。运动规划问题常常是一个非凸问题，无法优化直接求解。所以，对于机械臂，可以有各种 Sampling-based 算法；当然，也有人将其近似成多个凸问题进行优化求解，在比较简单的场景下效果还算不错。
运动规划的大致介绍可以看我以前写过的文章：《运动规划 | 简介篇》。
