硕芯科技SX1308DCDC升压方案

数据手册特征大致如下

1. 升压型DCDC
2. 2~24V电压输入
3. 4A开关电流限制
4. SOT23-6超小封装
5. 最高28V输出电压

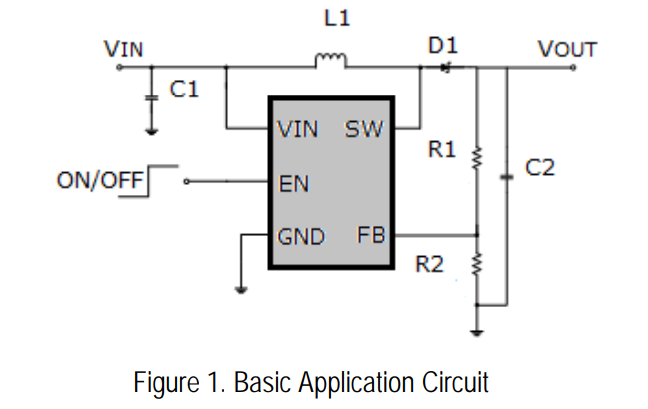

典型应用电路图如下：

输出电压与反馈电阻关系如下

 V_REF为0.6V，如下电路为输出5V时的电路配置

其中EN为该芯片的转换使能引脚，注意此处是转换而不是输出，所以当该引脚为低电平时，升压转换器被关闭，输出电压大约等于输入电压，而不是等于0，当EN为高电平时输出电压为设置的输出电压。

注意，由于该DCDC为升压型DCDC，此处的输出电压设置需要高于你的输入电压，否则可能会出现比设置的电压高的情况。
