Kubernetes存储定位指南：5种方法精准追踪Pod数据存储位置

在生产环境中，快速定位Pod数据的物理存储位置是运维人员的基本功。本文将揭秘Kubernetes存储系统的核心原理，并提供一套经过实战检验的定位方法体系。

---

一、存储架构全景图

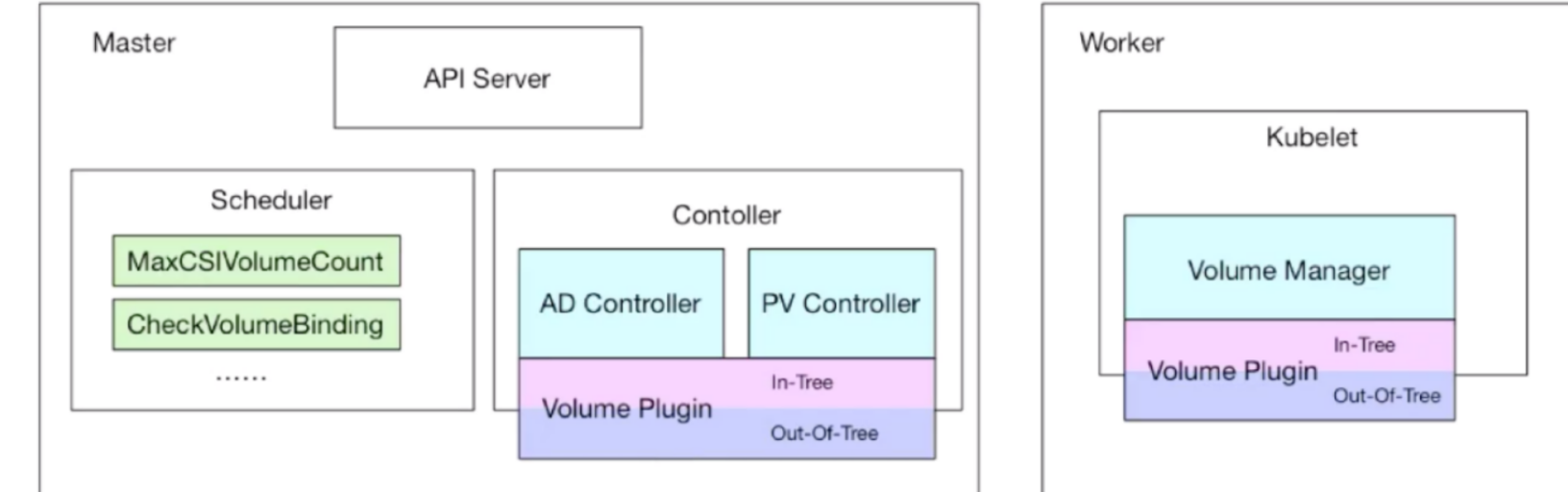

K8S存储架构

Pod --> Volume Mount --> PVC --> PV --> Storage Provider
                      |--> emptyDir --> Node Disk
                      |--> hostPath --> Node Path

---

二、五大定位方法论

1. 配置溯源法（开发阶段）

操作步骤：

# 查看Pod完整配置
kubectl get pod <pod-name> -o yaml | grep -A 15 volumes

# 典型输出示例
volumes:
- name: app-data
  persistentVolumeClaim:
    claimName: mysql-pvc
- name: temp-cache
  emptyDir: {}

生产经验：

• 使用kustomize/helm模板管理的配置需检查base模板
• 关注volumeClaimTemplates（StatefulSet专用）

2. PVC追踪法（核心方法）

# 获取PVC绑定关系
kubectl describe pvc mysql-pvc | grep -E "Volume: |StorageClass:"

# 输出示例
Volume:         pvc-2a3b4c5d-6e7f-890a-bcde-fghijk123456
StorageClass:   csi-ssd-prod

多集群查询技巧：

# 跨命名空间查询
kubectl get pvc -A | grep mysql-pvc

# 关联PV信息
kubectl get pv pvc-2a3b4c5d-6e7f-890a-bcde-fghijk123456 -o jsonpath='{.spec.csi.volumeHandle}'

3. 存储插件探针法

CSI驱动查询：

# 查看存储类详情
kubectl describe sc csi-ssd-prod | grep Provisioner

# 输出示例
Provisioner:          pd.csi.storage.gke.io

云厂商对应关系：

云平台	CSI驱动名称	存储实体
AWS	ebs.csi.aws.com	EBS卷ID
GCP	pd.csi.storage.gke.io	Persistent Disk名
Azure	disk.csi.azure.com	Managed Disk ID

4. 节点级定位（物理机追踪）

# 1. 确定Pod所在节点
kubectl get pod <pod-name> -o wide | grep -o 'node-\w\+'

# 2. SSH登录目标节点
ssh node-01

# 3. 查找挂载点（以CSI为例）
lsblk | grep csi
df -h | grep pvc-2a3b4c5d

5. 监控系统联动

Prometheus查询示例：

# 查看PVC使用量
kubelet_volume_stats_used_bytes{persistentvolumeclaim="mysql-pvc"}

# 关联节点磁盘指标
device="sdd" # 从kubelet日志获取设备名
node_disk_io_time_seconds_total{device=~"$device"}

---

三、生产环境实战技巧

1. 存储类型快速鉴别

存储类型	特征	数据生命周期
emptyDir	节点本地临时存储	Pod删除即消失
hostPath	映射宿主机目录	与节点同生命周期
PVC	绑定PersistentVolume	独立于Pod/节点存在
CSI	对接云存储/分布式存储	永久存储

2. 多云存储定位模板

#!/bin/bash
# storage-locator.sh

PVC_NAME=$1
NAMESPACE=$2

PV=$(kubectl -n $NAMESPACE get pvc $PVC_NAME -o jsonpath='{.spec.volumeName}')
SC=$(kubectl get pv $PV -o jsonpath='{.spec.storageClassName}')

case $(kubectl get sc $SC -o jsonpath='{.provisioner}') in
  "ebs.csi.aws.com")
    VOL_ID=$(kubectl get pv $PV -o jsonpath='{.spec.csi.volumeHandle}')
    echo "AWS EBS卷 ID: $VOL_ID"
    aws ec2 describe-volumes --volume-ids $VOL_ID ;;
  "pd.csi.storage.gke.io")
    DISK_NAME=$(kubectl get pv $PV -o jsonpath='{.spec.csi.volumeHandle}')
    echo "GCP Disk: $DISK_NAME"
    gcloud compute disks describe $DISK_NAME ;;
  *)
    echo "自定义存储系统，查看PV详情："
    kubectl get pv $PV -o yaml ;;
esac

3. 安全审计策略

# 存储访问审计规则示例
apiVersion: audit.k8s.io/v1
kind: Policy
rules:
- level: Metadata
  resources:
  - group: ""
    resources: ["persistentvolumeclaims", "persistentvolumes"]
  verbs: ["create", "delete", "update"]

---

四、故障排查手册

1. 存储丢失应急流程

2. 典型报错处理

问题现象：Unable to attach or mount volumes

诊断步骤：

1. 查看kubelet日志：

journalctl -u kubelet | grep -iE 'mount|attach'

2. 检查CSI控制器日志：

kubectl logs -n kube-system csi-controller-xxx -c csi-driver

3. 验证网络策略：

# 测试存储系统连通性
kubectl exec -it debug-pod -- nc -zv <storage-endpoint> 3260

---

五、存储优化实践

1. 性能分级策略

# StorageClass分级示例
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: gold-ssd
provisioner: ebs.csi.aws.com
parameters:
  type: io2
  iopsPerGB: "50"
  fsType: ext4
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: bronze-hdd
provisioner: ebs.csi.aws.com
parameters:
  type: st1
  fsType: xfs

2. 监控指标阈值建议

指标名称	警告阈值	危险阈值
卷空间使用率	80%	95%
每秒IO操作数	1000	5000
存储延迟（云盘）	20ms	50ms
CSI驱动错误率	1%	5%

---

通过本文介绍的方法体系，您可以在5分钟内精确定位任意Pod的存储位置。建议结合监控系统建立存储拓扑图谱，定期执行存储健康检查，确保数据持久化的可靠性。
