Calico的工作原理以及网络模式

作者：leo-zhang

版权声明：原创作品，谢绝转载！否则将追究法律责任。

---

Kubernetes 网络插件 Calico 深度解析：原理、模式与实践指南

引言

在 Kubernetes 集群中，网络是支撑微服务通信的核心基础设施。Calico 作为 CNCF 毕业项目，凭借其 高性能、零信任安全 和 多云兼容性，已成为企业级 Kubernetes 网络的事实标准。本文将深入剖析 Calico 的核心原理、网络模式及生产环境最佳实践。

---

一、Calico 架构与核心组件

1.1 核心组件协作

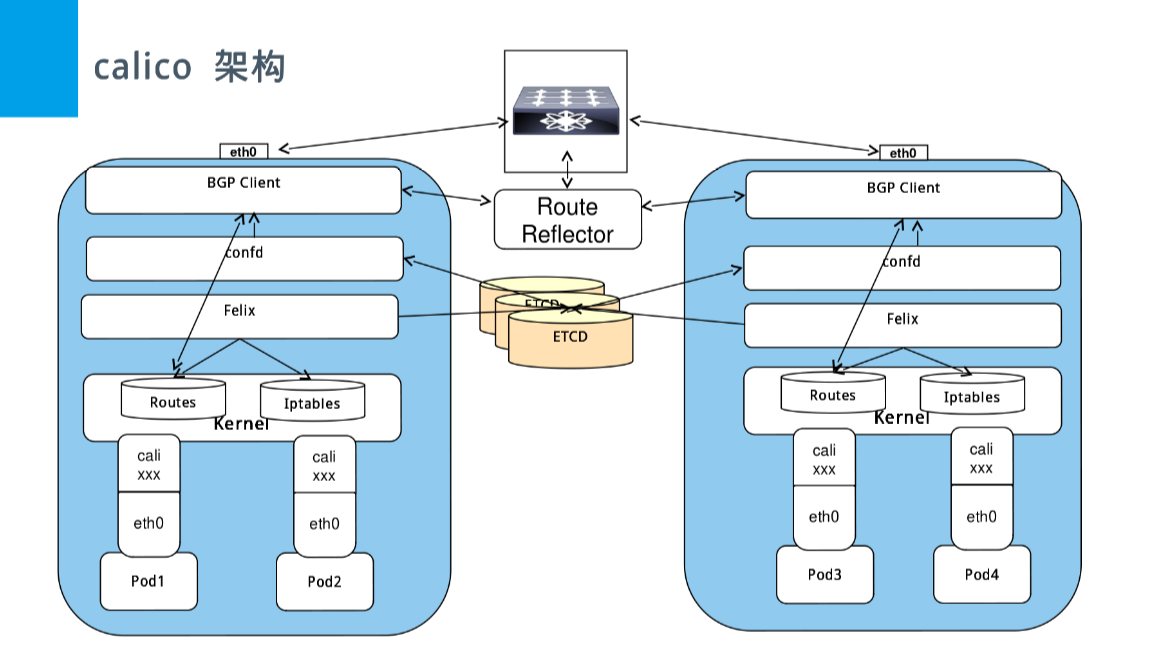

（注：Calico官方架构图）

组件	角色说明
Felix	节点代理，负责配置路由、ACL规则，同步网络策略到本地 iptables/eBPF
BIRD	BGP客户端，广播节点路由信息，实现跨节点通信
Typha	大规模集群中降低 API Server 负载的代理层（可选组件）
CNI插件	集成 Kubernetes CNI 标准，管理 Pod 网络命名空间和虚拟设备
Confd	动态生成 BIRD 配置文件（旧版本中使用）

1.2 数据流示例

# Pod A (Node1) -> Pod B (Node2) 的通信流程
1. Pod A 发送报文到目标 IP（Pod B）
2. Node1 根据路由表确定下一跳为 Node2 的物理接口 IP
3. 报文通过物理网络直接到达 Node2
4. Node2 根据路由表将报文转发到 Pod B 的 veth 设备

---

二、Calico 工作原理详解

2.1 节点网络配置

• 路由表管理：每个节点维护 /etc/calico/calico-node 路由表，记录集群所有 Pod CIDR 信息
• ARP 代理：通过 proxy_arp 设置解决跨节点 ARP 请求问题
• Veth Pair：每个 Pod 通过 veth 对连接到宿主机的网络命名空间

2.2 BGP 路由分发

# 查看节点 BGP 邻居状态
calicoctl node status

# 示例输出：
+---------------+-------------------+-------+----------+-------------+
|  NODE NAME    |     PEER IP       | STATE |  SINCE   |    INFO     |
+---------------+-------------------+-------+----------+-------------+
| node-01       | 192.168.0.254     | up    | 09:30:00 | Established |
| node-02       | 192.168.0.253     | up    | 09:30:05 | Established |
+---------------+-------------------+-------+----------+-------------+

2.3 网络策略实施

示例策略：禁止 default 命名空间的 Pod 访问数据库服务

apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: deny-db-access
  namespace: default
spec:
  selector: role == 'db'
  ingress:
    - action: Deny
      source:
        namespaceSelector: name == 'default'
  egress:
    - action: Allow

---

三、Calico 网络模式对比

模式	协议	性能	网络要求	典型场景
BGP模式	L3 BGP	★★★★	节点间 L3 可达	本地数据中心
IP-in-IP	L3隧道	★★★☆	跨子网	跨可用区云环境
VXLAN模式	L2覆盖	★★☆☆	需要 UDP 4789 端口开放	传统网络环境
WireGuard模式	加密隧道	★★☆☆	需要内核支持	跨公网加密通信（3.15+版本）

---

四、生产环境最佳实践

4.1 安装优化

# 使用 Tigera Operator 安装（推荐）
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.24.5/manifests/tigera-operator.yaml
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.24.5/manifests/custom-resources.yaml

4.2 IP 地址管理

# 自定义 IP 池配置示例
apiVersion: projectcalico.org/v3
kind: IPPool
metadata:
  name: custom-ippool
spec:
  cidr: 172.16.0.0/20
  blockSize: 26
  natOutgoing: true
  nodeSelector: !all()

4.3 性能调优

1. 启用 eBPF 数据平面：

   calicoctl patch kubecontrollersconfiguration default --patch='{"spec": {"controllers": {"node": {"hostEndpoint": {"autoCreate": "Enabled"}}}}}'


2. 调整 BGP 参数：

   apiVersion: projectcalico.org/v3
   kind: BGPConfiguration
   metadata:
     name: default
   spec:
     logSeverityScreen: Info
     nodeToNodeMeshEnabled: true
     asNumber: 64512


---

五、监控与故障排查

5.1 监控指标

• 关键指标：
  • felix_resync_state：数据同步状态
  • bgp_peer_up：BGP 邻居状态
  • iptables_chain_update_seconds：策略更新时间

5.2 常见问题排查

问题：Pod 跨节点通信失败
排查步骤：

1. 检查节点间网络连通性
2. 验证 BGP 会话状态：calicoctl node status
3. 查看路由表：ip route show table all
4. 检查网络策略：calicoctl get networkpolicy -A

---

六、Calico 的适用场景

1. 金融行业：满足 PCI-DSS 要求的网络隔离
2. AI/ML 训练：需要 RDMA 高性能网络支持
3. 混合云架构：跨云厂商/数据中心的统一网络策略
4. 边缘计算：轻量级网络方案（Calico 3.15+ 支持边缘节点）

---

结语

Calico 通过创新的 BGP 路由分发 和 动态策略执行 机制，在 Kubernetes 生态中建立了网络与安全的黄金标准。无论是本地数据中心还是多云环境，合理选择网络模式并结合 eBPF 等高级特性，都能构建出既高效又安全的云原生网络架构。
