FFmpeg中overlay滤镜用法-水印及画中画

本文为作者原创，转载请注明出处：https://www.cnblogs.com/leisure_chn/p/10434209.html

1. overlay 技术简介

overlay 技术又称视频叠加技术。overlay 视频技术使用非常广泛，常见的例子有，电视屏幕右上角显示的电视台台标，以及画中画功能。画中画是指在一个大的视频播放窗口中还存在一个小播放窗口，两个窗口不同的视频内容同时播放。

overlay 技术中涉及两个窗口，通常把较大的窗口称作背景窗口，较小的窗口称作前景窗口，背景窗口或前景窗口里都可以播放视频或显示图片。FFmpeg 中使用 overlay 滤镜可实现视频叠加技术。

overlay 滤镜说明如下：

描述：前景窗口(第二输入)覆盖在背景窗口(第一输入)的指定位置。

语法：overlay[=x:y[[:rgb={0, 1}]]
    参数 x 和 y 是可选的，默认为 0。
    参数 rgb 参数也是可选的，其值为 0 或 1，默认为 0。

参数说明：
    x                   从左上角的水平坐标，默认值为 0
    y                   从左上角的垂直坐标，默认值为 0
    rgb                 值为 0 表示输入颜色空间不改变，默认为 0；值为 1 表示将输入的颜色空间设置为 RGB

变量说明：如下变量可用在 x 和 y 的表达式中
    main_w 或 W          主输入(背景窗口)宽度
    main_h 或 H          主输入(背景窗口)高度
    overlay_w 或 w       overlay 输入(前景窗口)宽度
    overlay_h 或 h       overlay 输入(前景窗口)高度

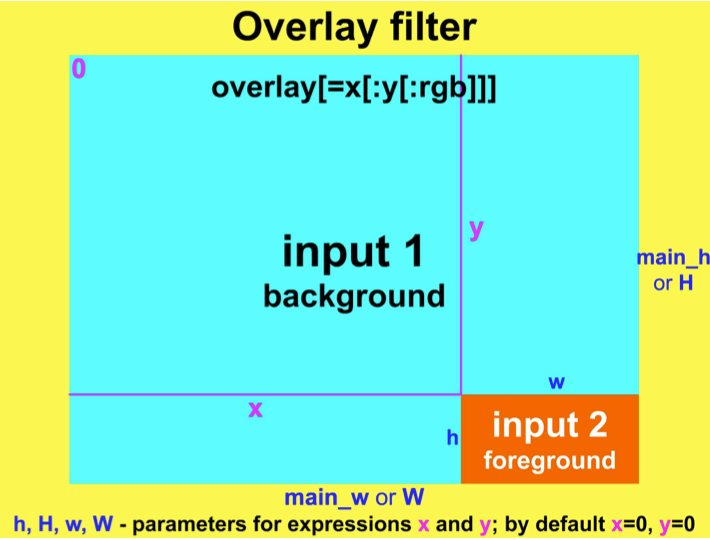

overlay 滤镜相关参数示意图如下：
overlay_filter

2. 命令行用法

可先参考 "FFmpeg 使用基础" 了解 FFmpeg 命令行基本用法。

overlay 命令行基本格式如下：

ffmpeg -i input1 -i input2 -filter_complex overlay=x:y output

input1 是背景窗口输入源，input2 是前景窗口输入源。

2.1 视频中叠加图标

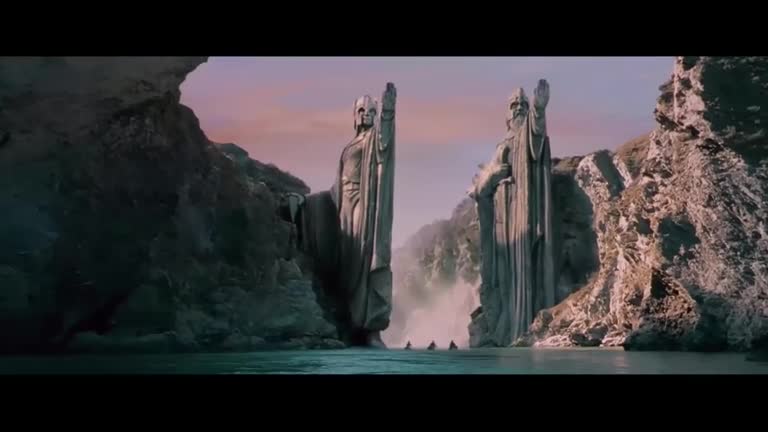

背景窗口视频素材下载(右键另存为)：ring.mp4
ring.mp4
视频分辨率是 768x432(此分辨率适用于平板电脑，宽高比为 16:9)，上下黑边的像素高度是 56，播放时长为 37.97 秒。关于分辨率与黑边的相关内容可参考如下：
为什么很多人把视频上下加黑条当做“电影感”？
用于编码视频文件的视频预设

图标分辨率是 100x87。图标格式为 PNG 格式，当然选用其他格式的图片作图标也是可以的，但 PNG 图标具有透明背景，更适合用作图标。

2.1.1 直接叠加图标

将图标叠加于视频右上角：("-max_muxing_queue_size" 参数的使用见参考资料[3])

ffmpeg -i ring.mp4 -i ring_100x87.png -filter_complex overlay=W-w:56 -max_muxing_queue_size 1024 ring_logo_t.mp4

效果如下：

将图标叠加于视频右下角：

ffmpeg -i ring.mp4 -i ring_100x87.png -filter_complex overlay=W-w:H-h-56 -max_muxing_queue_size 1024 ring_logo_b.mp4

效果如下：

2.1.2 延时叠加图标

如下，背景窗口播放 8.6 秒后，图标开始显示。注意 “-itsoffset 8.6” 作为第二个输入文件的输入选项，参数位置不能放错。

ffmpeg -i ring.mp4 -itsoffset 8.6 -i ring_100x87.png -filter_complex overlay=W-w:56 -max_muxing_queue_size 1024 ring_logo_delay.mp4

2.2 视频中叠加视频——画中画

视频中叠加视频即为画中画功能。注意两个视频仅图像部分会叠加在一起，声音是不会叠加的，有一个视频的声音会消失。

2.2.1 叠加计时器

找一个计时器小视频，将之叠加到背景视频上。我们可以从测试源中获取这个计时器视频。先运行如下命令：

ffplay -f lavfi -i testsrc

视频无法贴在本文里，那运行截图命令，从视频中截取一张图：

ffmpeg -ss 00:00:12 -f lavfi -i testsrc -frames:v 1 -f image2 testsrc.jpg

效果如下：

我们把计时器那一小块视频裁剪下来，运行如下命令：

ffmpeg -ss 00:00:10 -t 20 -f lavfi -i testsrc -vf crop=61:52:224:94 timer.h264

此命令主要用到了 crop 视频滤镜，说明一下：
"-vf crop=61:52:224:94" 表示裁剪一块位于 (224,94) 坐标处宽为 61 像素高为 52 像素的视频块
"-ss 00:00:10 -t 20" 表示从 10 秒处开始裁剪，裁剪时长为 20 秒

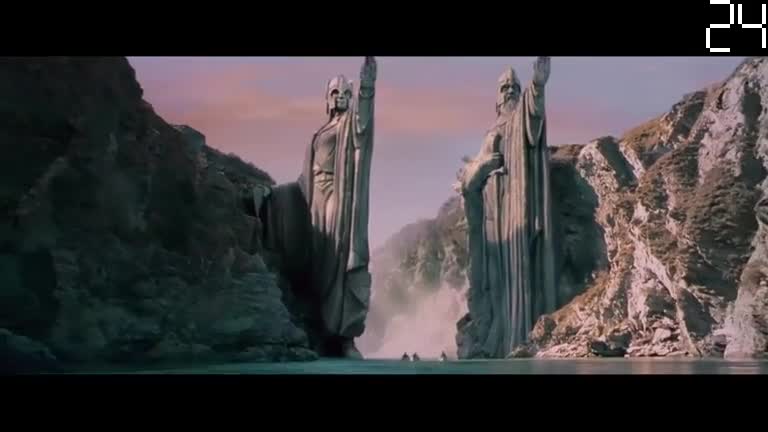

将计时器视频 timer.h264 叠加到背景视频 ring.mp4 里：

ffmpeg -i ring.mp4 -i timer.h264 -filter_complex overlay=W-w:0 -max_muxing_queue_size 1024 ring_timer.mp4

效果如下：

看一下视频叠加过程中 FFmpeg 在控制台中的打印信息，关注流的处理：

$ ffmpeg -i ring.mp4 -i timer.h264 -filter_complex overlay=W-w:0 -max_muxing_queue_size 1024 ring_timer.mp4
......
Input #0, mov,mp4,m4a,3gp,3g2,mj2, from 'ring.mp4':
  Metadata:
    ......
  Duration: 00:00:37.97, start: 0.032000, bitrate: 515 kb/s
    Stream #0:0(chi): Video: h264 (avc1 / 0x31637661), none, 768x432, 488 kb/s, 23 fps, 23 tbr, 23k tbn, 46k tbc (default)
    Metadata:
      handler_name    : 1348358526.h264#video:fps=23 - Imported with GPAC 0.5.1-DEV-rev4127
    Stream #0:1(chi): Audio: aac (HE-AAC) (mp4a / 0x6134706D), 48000 Hz, stereo, fltp, 95 kb/s (default)
    Metadata:
      handler_name    : GPAC ISO Audio Handler
Input #1, h264, from 'timer.h264':
  Duration: N/A, bitrate: N/A
    Stream #1:0: Video: h264 (High 4:4:4 Predictive), yuv444p(progressive), 61x52 [SAR 1:1 DAR 61:52], 25 fps, 25 tbr, 1200k tbn, 50 tbc
Stream mapping:
  Stream #0:0 (h264) -> overlay:main (graph 0)
  Stream #1:0 (h264) -> overlay:overlay (graph 0)
  overlay (graph 0) -> Stream #0:0 (libx264)
  Stream #0:1 -> #0:1 (aac (native) -> aac (native))
......

看 "Stream mapping" 部分可以看出：
输入源 1 视频流 "Stream #0:0" 和输入源 2 视频流 "Stream #1:0" 叠加到输出视频流 "Stream #0:0"
输入源 1 音频流 "Stream #0:1" 拷贝到输出音频流 "Stream #0:1"

视频开始几秒处播放有些异常，声音播放几秒后图像才开始播放，原因不太清楚。

3. API用法

使用滤镜API编程，解析不同的滤镜选项，以达到和命令行中输入命令同样的效果。

例程使用 "FFmpeg 滤镜 API 用法与实例解析" 中第 4.2 节的示例程序，运行如下命令下载例程源码：

svn checkout https://github.com/leichn/exercises/trunk/source/ffmpeg/ffmpeg_vfilter

下载之后进入源码目录，编译生成 vf_file 可执行文件：

cd ffmpeg_vfilter
make vf_file

运行如下命令进行测试：

./vf_file ring.flv -vf "movie=ring_100x87.png[logo];[in][logo]overlay=W-w:56"

测试效果为：
因为例程尚不支持多输入的方式，所以上述测试命令中借助了 movie 滤镜来加载第二个输入，这条命令和下面这条命令效果是一样的

ffplay ring.mp4 -i ring_100x87.png -filter_complex overlay=W-w:56

4. 遗留问题

第 3 节例程不支持多输入方式，借助了 movie 滤镜变通实现，多输入情况下 API 如何编程？待分析如下命令中多输入选项的解析处理方式：

ffplay ring.mp4 -i ring_100x87.png -filter_complex overlay=W-w:56

5. 参考资料

[1] 为什么很多人把视频上下加黑条当做“电影感”？
[2] 用于编码视频文件的视频预设
[3] Too many packets buffered for output stream

6. 修改记录

2019-02-16 V1.0 首次整理
2020-01-17 V1.0 修改资源文件下载地址错误
2020-02-23 V1.0 github 文件下载地址规则改变，修改资源文件无法下载问题
