Vmware中的桥接模式和nat模式

NAT(网络地址转换)

NAT(Network Address Translation)，网络地址转换，NAT模式是比较简单的实现虚拟机上网的方式，简单的理解，NAT模式的虚拟机就是通过宿主机(物理电脑)上网和交换数据的。

在NAT 模式下，虚拟机的网卡连接到宿主机的 VMnet8 上。

此时系统的VMWare NAT Service 服务就充当了路由器，负责将虚拟机发到 VMnet8 的包进行地址转换之后发到实际的网络上，再将实际网络上返回的包进行地址转换后通过 VMnet8 发送给虚拟机。

VMWare DHCP Service 负责为虚拟机分配 IP 地址。NAT 网络类型的原理逻辑图如图所示。

NAT 网络特别适合于家庭里电脑直接连接网线的情况，当然办公室的局域网环境也是适合的，优势就是不会和其他物理主机 IP 冲突，且在没有路由器的环境下也可以通过 SSH NAT 连接虚拟机学习，换了网络环境虚拟机 IP 等不影响，这是推荐的选择。nat能解决地址不够用的问题。
nat模式下，虚拟机不会占用宿主机的物理网络IP。举个例子，我物理主机（宿主机）的ip地址是192.168.0.170，下面有三台虚拟主机。在nat模式下，192.168.0.170 创建一个假的局域网，三台虚拟机（假设它们的ip地址是10.0.0.5-7）在这个假的局域网中，它们最终共用同一个宿主机的ip地址192.168.0.170。因此nat模式下，虚拟机的ip地址不会和其他物理主机ip冲突。

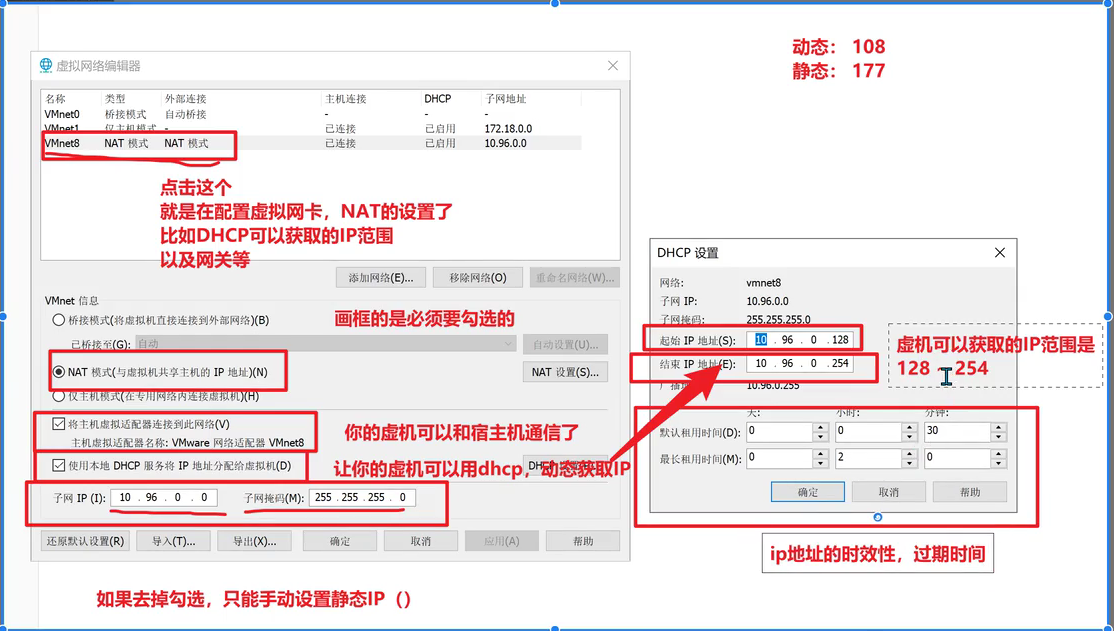

下图是关于vmware的nat配置项。路径:vmware--编辑--虚拟网络编辑器

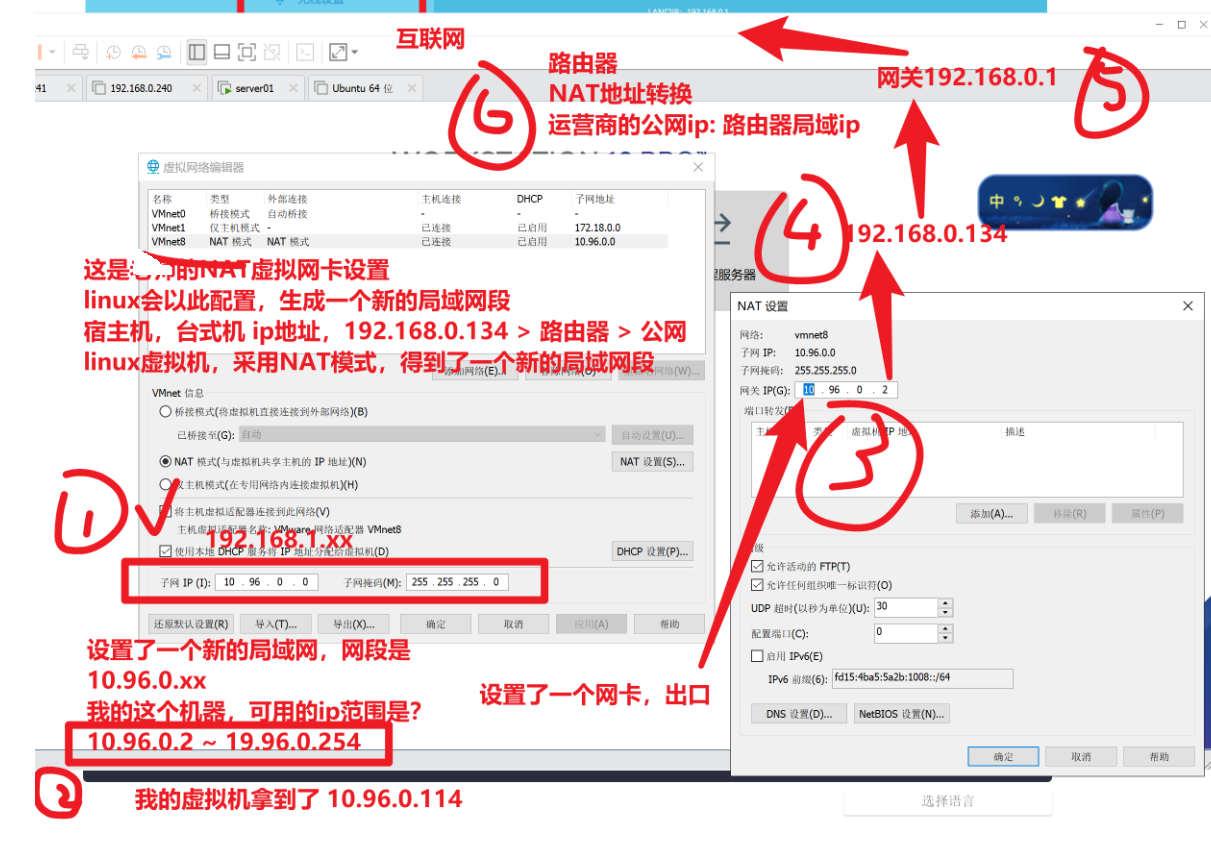

nat模式虚拟机上网流程

1 dhcp分配ip地址，假设虚拟机获的网卡ip地址 10.96.0.114。
2 虚拟机找虚拟网卡vmnet8，vmnet8是网关，其ip为10.96.0.2 。
3 数据前往物理机（宿主机）的网卡ip 192.168.0.134 > 宿主机的网关（路由器做网络地址转换） >公网

Bridged(桥接模式)

桥接模式可以简单理解为通过物理主机网卡架设了一座桥，从而连入到了实际的网络中。

因此，虚拟机被分配与物理主机相同网段的独立IP，所有网络功能和网络中的真实机器几乎完全一样。换而言之，桥接模式下，虚拟主机直接连上宿主机的物理网络。

桥接模式下的虚拟机和网内真实计算机所处的位置是一样的。

在 Bridged 模式下，电脑设备创建的虚拟机就像一台真正的计算机一样，它会直接连接到实际的网络上，逻辑上网与宿主机(电脑设备)没有联系。

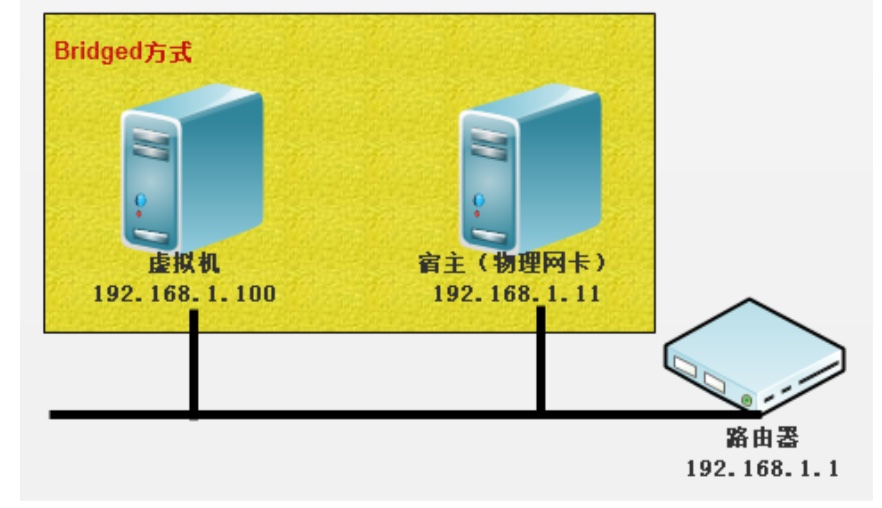

Bridged 网络类型的原理逻辑图如图所示。

Bridged网络类型适合的场景:

特别适合于局域网环境，优势是虚拟机像一台真正的主机一样
缺点是可能会和其他物理主机 IP 冲突，并且在和宿主机交换数据时，都会经过实际的路由器，当不考虑 NAT 模式的时候，就选这个桥接模式，桥接模式下换了网络环境后所有虚拟机的 IP 都会受影响。而且可能出现ip不够用的情况，例如 192.168.0.x/24网段中，能用上的ip也就233个，如果局域网的设备需要更多ip，那就没办法了。桥接模式中，一个设备占据一个ip。

为了更好理解桥接模式和nat模式再举个例子：

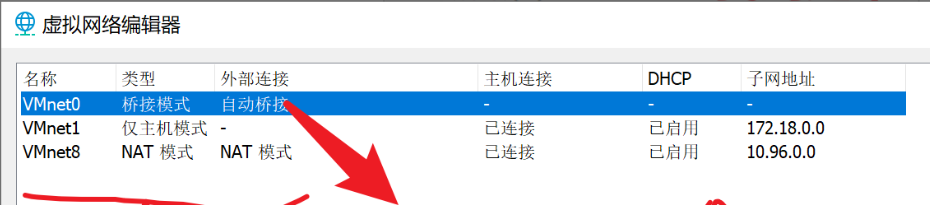

下图是vmware的虚拟网络编辑器的截图。其中Vmnet0负责桥接模式通信，Vmnet8负责nat模式通信。

设有一台物理机A，IP 192.168.0.65，255.255.255.0，则配置桥接模式的虚拟机，就在192.168.0.2-254之间，假设为192.168.0.66。
虚拟机192.168.0.66部署了一个nginx服务，则物理机B 192.168.0.68能直接访问 192.168.0.66上的nginx web项目。
相反，如果虚拟机配置的是nat模式，设虚拟机的ip为192.168.180.2，255.255.255.0，则物理机B是无法访问到192.168.0.66的。nat模式相当于在虚拟机层面创建一个局域网，物理机A下的同一局域网的虚拟机C（ip范围192.168.180.3-254），才能访问虚拟机。
