七层网络模型

一、七层网络模型概念

七层模型，也称为OSI（Open System Interconnection）参考模型，是国际标准化组织（ISO）制定的一个用于计算机或通讯系统间互联的标准体系。它是一个七层的、抽象的模型体，不仅包括一系列抽象的术语或概念，也包括具体的协议。
ISO 就是 Internationalization Standard Organization（国际标准组织）

二、模型优缺点

七层模型，主要是为解决异种网络互联时所遇到的兼容性问题。最大的优点就是将服务、接口以及协议明确区分开来。服务说明某一层为上一层提供一些功能，接口说明上一层如何使用下一层的服务，而协议涉及如何实现本层服务。网络七层的划分也是为了使网络的不同功能模块（不同层次）分担起不同的职责，从而带来以下好处：

• 减轻问题的复杂程度，一旦网络发生故障，可迅速定位故障所处层次，便于查找和纠错；
• 在各层分别定义标准接口，使具备相同对等层的不同网络设备能实现互操作，各层之间则相对独立，一种高层协议可放在多种低层协议上运行；
• 能有效刺激网络技术革新，因为每次更新都可以在小范围内进行，不需对整个网络动大手术
• 便于研究和教学

三、详细介绍

OSI的上面4层（应用层、表示层、会话层、传输层）为高层，定义了程序的功能；下面3层（网络层、数据链路层、物理层）为低层，主要是处理面向网络的端与端数据流。

应用层

应用层是最靠近用户的OSI层。这一层为用户的应用程序（例如电子邮件、文件传输和终端仿真）提供网络服务。。
协议有：HTTP FTP TFTP SMTP SNMP DNS TELNET HTTPS POP3 DHCP等。

应用层也称为应用实体（AE），它由若干个特定应用服务元素（SASE）和一个或多个公用应用服务元素（CASE）组成。每个SASE提供特定的应用服务，例如文件运输访问和管理（FTAM）、电子文电处理（MHS）、虚拟终端协议（VAP）等。CASE提供一组公用的应用服务，例如联系控制服务元素（ACSE）、可靠运输服务元素（RTSE）和远程操作服务元素（ROSE）等。主要负责对软件提供接口以使程序能使用网络服务。术语“应用层”并不是指运行在网络上的某个特别应用程序 ，应用层提供的服务包括文件传输、文件管理以及电子邮件的信息处理。

表示层

数据的表示、安全、压缩。可确保一个系统的应用层所发送的信息可以被另一个系统的应用层读取。
格式有：JPEG、ASCll、DECOIC、加密格式等。

应用程序和网络之间的翻译官，在表示层，数据将按照网络能理解的方案进行格式化；这种格式化也因所使用网络的类型不同而不同。 　　

表示层管理数据的解密与加密，如系统口令的处理。例如：在 Internet上查询你银行账户，使用的即是一种安全连接。你的账户数据在发送前被加密，在网络的另一端，表示层将对接收到的数据解密。除此之外，表示层协议还对图片和文件格式信息进行解码和编码。

会话层

建立、管理、终止会话，对应主机进程，指本地主机与远程主机正在进行的会话。
通过传输层（端口号：传输端口与接收端口）建立数据传输的通路。主要在你的系统之间发起会话或者接受会话请求（设备之间需要互相认识可以是IP也可以是MAC或者是主机名）。

​ 负责在网络中的两节点之间建立、维持和终止通信。 会话层的功能包括：建立通信链接，保持会话过程通信链接的畅通，同步两个节点之间的对话，决定通信是否被中断以及通信中断时决定从何处重新发送。 　　你可能常常听到有人把会话层称作网络通信的“交通警察”。当通过拨号向你的 ISP （因特网服务提供商）请求连接到因特网时，ISP 服务器上的会话层向你与你的 PC 客户机上的会话层进行协商连接。若你的电话线偶然从墙上插孔脱落时，你终端机上的会话层将检测到连接中断并重新发起连接。会话层通过决定节点通信的优先级和通信时间的长短来设置通信期限。

传输层

传输层的主要功能就是：监控数据传输服务的质量，保证报文的正确传输

定义传输数据的协议端口号，以及流控和差错校验。
协议有：TCP UDP等，数据包一旦离开网卡即进入网络传输层。

定义了一些传输数据的协议和端口号（WWW端口80等），如：TCP（传输控制协议，传输效率低，可靠性强，用于传输可靠性要求高，数据量大的数据），UDP（用户数据报协议，与TCP特性恰恰相反，用于传输可靠性要求不高，数据量小的数据，如QQ聊天数据就是通过这种方式传输的）。 主要是将从下层接收的数据进行分段和传输，到达目的地址后再进行重组。常常把这一层数据叫做段。

O S I 模型中最重要的一层。传输协议同时进行流量控制或是基于接收方可接收数据的快慢程度规定适当的发送速率。除此之外，传输层按照网络能处理的最大尺寸将较长的数据包进行强制分割。例如，以太网无法接收大于1 5 0 0 字节的数据包。发送方节点的传输层将数据分割成较小的数据片，同时对每一数据片安排一序列号，以便数据到达接收方节点的传输层时，能以正确的顺序重组。该过程即被称为排序。工作在传输层的一种服务是 T C P / I P 协议套中的T C P （传输控制协议），另一项传输层服务是I P X / S P X 协议集的S P X （序列包交换）。

网络层

该层的主要任务就是：通过路由选择算法，为报文（该层的数据单位，由上一层数据打包而来）通过通信子网选择最适当的路径。这一层定义的是IP地址，通过IP地址寻址，所以产生了IP协议。

进行逻辑地址寻址，实现不同网络之间的路径选择。
协议有：ICMP IGMP IP（IPV4 IPV6） ARP RARP等。

在位于不同地理位置的网络中的两个主机系统之间提供连接和路径选择。Internet的发展使得从世界各站点访问信息的用户数大大增加，而网络层正是管理这种连接的层。

O S I 模型的第三层，其主要功能是将网络地址翻译成对应的物理地址，并决定如何将数据从发送方路由到接收方。 　
　
网络层通过综合考虑发送优先权、网络拥塞程度、服务质量以及可选路由的花费来决定从一个网络中节点A 到另一个网络中节点B 的最佳路径。由于网络层处理，并智能指导数据传送，路由器连接网络各段，所以路由器属于网络层。在网络中，“路由”是基于编址方案、使用模式以及可达性来指引数据的发送。
　　
网络层负责在源机器和目标机器之间建立它们所使用的路由。这一层本身没有任何错误检测和修正机制，因此，网络层必须依赖于端端之间的由D L L提供的可靠传输服务。 　　

网络层用于本地L A N网段之上的计算机系统建立通信，它之所以可以这样做，是因为它有自己的路由地址结构，这种结构与第二层机器地址是分开的、独立的。这种协议称为路由或可路由协议。路由协议包括I P、N o v e l l公司的I P X以及A p p l e Ta l k协议。 　　

网络层是可选的，它只用于当两个计算机系统处于不同的由路由器分割开的网段这种情况，或者当通信应用要求某种网络层或传输层提供的服务、特性或者能力时。例如，当两台主机处于同一个L A N网段的直接相连这种情况，它们之间的通信只使用L A N的通信机制就可以了(即OSI 参考模型的一二层)。

数据链路层

该层的主要功能就是：通过各种控制协议，将有差错的物理信道变为无差错的、能可靠传输数据帧的数据链路。

具体工作是接收来自物理层的位流形式的数据，并封装成帧，传送到上一层；同样，也将来自上层的数据帧，拆装为位流形式的数据转发到物理层。这一层的数据叫做帧。

数据链路层协议的代表包括：SDLC、HDLC、PPP、STP、帧中继等。

数据链路层在不可靠的物理介质上提供可靠的传输。该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。

数据的单位称为帧（frame）

链路层的主要功能：

　　链路层是为网络层提供数据传送服务的,这种服务要依靠本层具备的功能来实现。

链路层应具备如下功能:

　　链路连接的建立，拆除，分离。

　　帧定界和帧同步。链路层的数据传输单元是帧,协议不同,帧的长短和界面也有差别，但无论如何必须对帧进行定界。

　　顺序控制,指对帧的收发顺序的控制。

　　差错检测和恢复。还有链路标识,流量控制等等.差错检测多用方阵码校验和循环码校验来检测信道上数据的误码,而帧丢失等用序号检测.各种错误的恢复则常靠反馈重发技术来完成。

      数据链路层主要设备：二层交换机、网桥

物理层

解决两个硬件之间怎么通信的问题，常见的物理媒介有光纤、电缆、中继器等。它主要定义物理设备标准，如网线的接口类型、光纤的接口类型、各种传输介质的传输速率等。

它的主要作用是传输比特流（就是由1、0转化为电流强弱来进行传输，到达目的地后在转化为1、0，也就是我们常说的数模转换与模数转换）。这一层的数据叫做比特（bit）

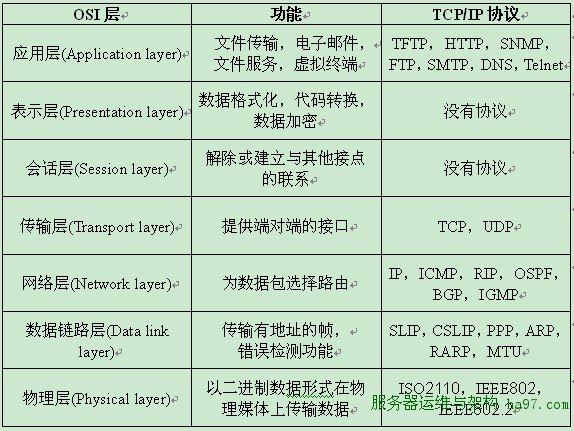

各层对应协议：

排错思路：
