Android开发—智能家居系列】（二）：用手机对WIFI模块进行配置

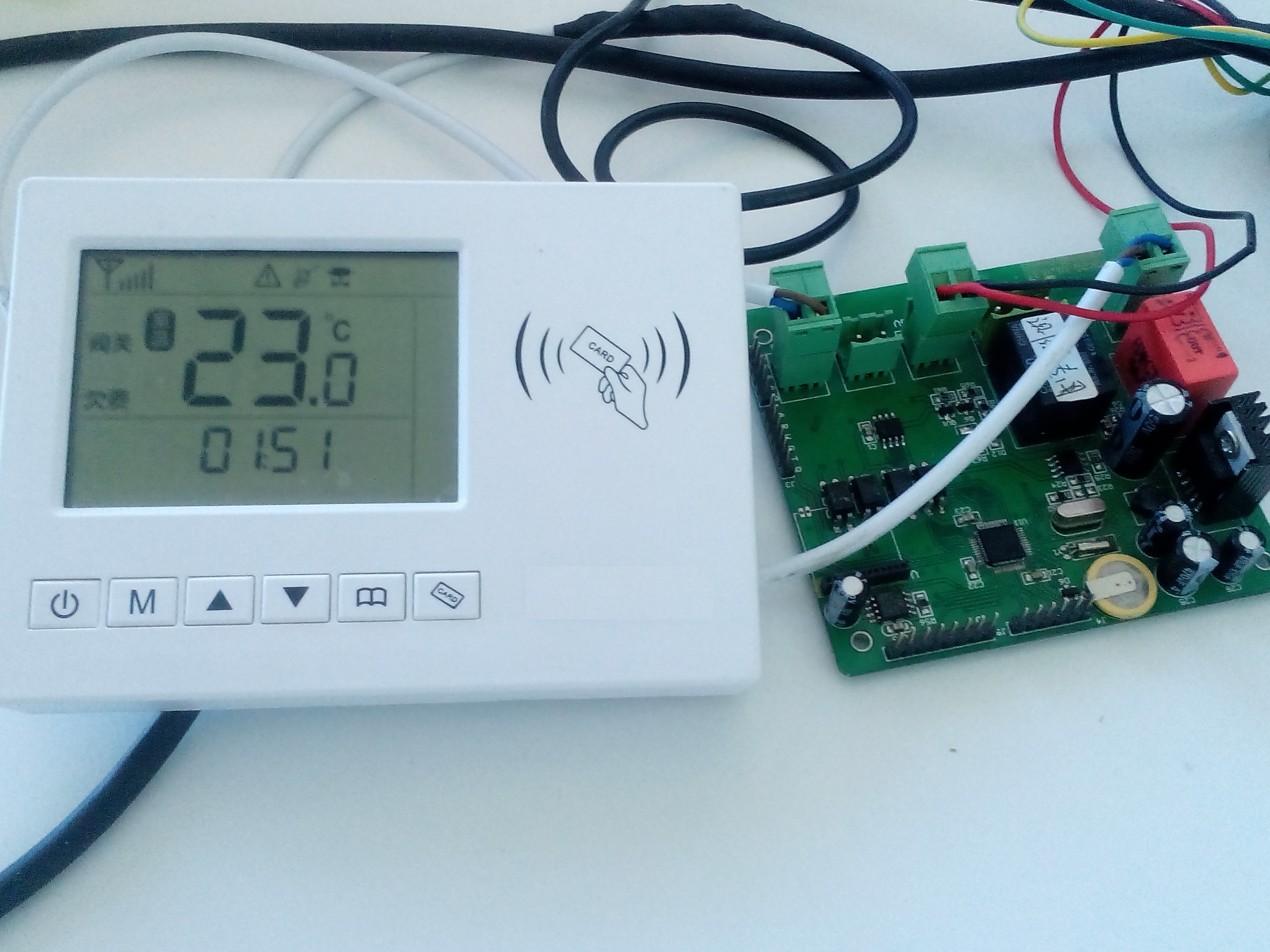

　　在实际开发中，我开发的这款APP是用来连接温控器，并对温控器进行控制的。有图为证，哈哈。
　　

　　上一篇文章【Android开发—智能家居系列】（一）：智能家居原理 的文末总结中写到：
　　手机APP控制智能温控器就两步：一是通过手机，让WIFI模块接入网络，而是通过网络，使用手机对模块发送指令。在这篇文章中，我们来介绍第一个步骤。

【时序图】

　　

【概念】

【两种模式】：

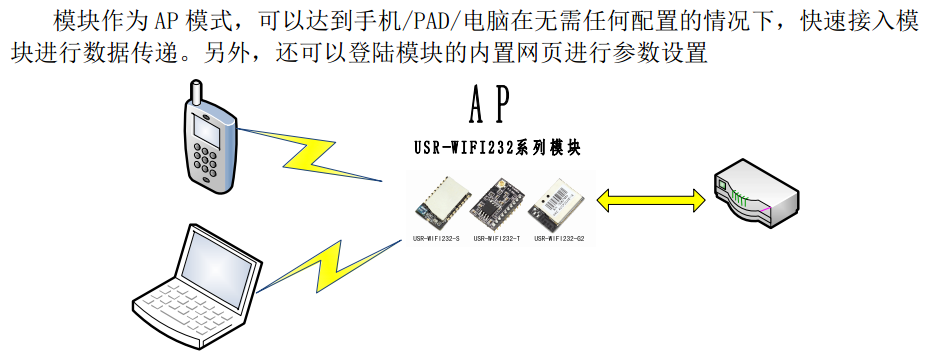

AP：即无线接入点，是一个无线网络的中心节点。通常使用的无线路由器就是一个AP，其它无线终端可以通过AP相互连接。

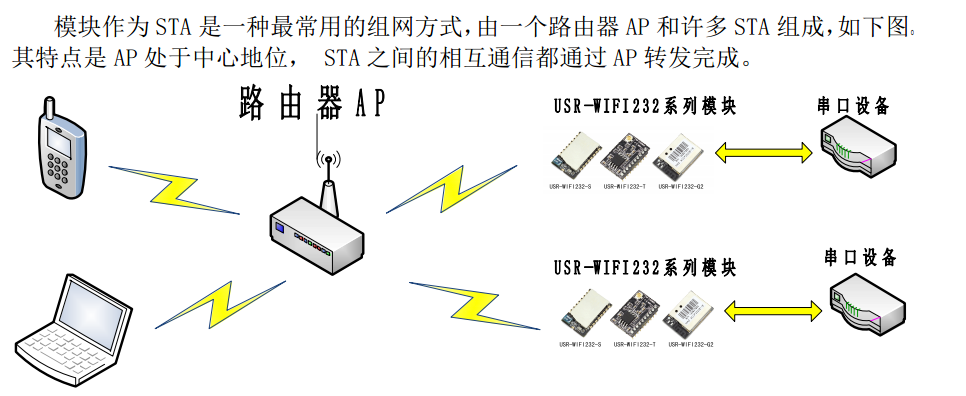

STA：即无线站点，是一个无线网络的终端。如笔记本电脑、PDA等。

【两个端口】

48899端口：我所用的WIFI模块（USR-WIFI232-S）的端口
49000端口：除去我用的WIFI（USR-WIFI232-S）模块，其他WIFI模块的端口

【IP地址】

广播地址：X.X.X.255(如：255.255.255.255)
WIFI模块默认IP：10.10.100.254
接入路由器之后，由路由器动态分配的IP。

【实现过程描述】

使用UDP广播方式搜索wifi模块

• 第一阶段是在WIFI模块处于AP模式下，对其进行搜索。
• 第二阶段是在WIFI模块处于STA模式下，对其进行搜索。

第一阶段：
　　模块工作在AP模式下时，会开启一个用于接收“快速联网协议命令”的UDP端口，端口号为48999(出厂设置默认IP为10.10.100.254)

1. 通过UDP广播（广播地址：x.x.x.255,端口48899），发送HF-A11ASSISTHREAD（该口令可用AT+ASWD命令设置）
   （这里也可以用单播的形式搜索，目的地址：10.10.10.254，端口48899，命令不变）
2. 模块收到指令后，如果口令正确，向源地址（单播：端口48899）发送IP地址、Mac地址和模块名称。
3. 收到模块返回的IP地址及MAC地址后，立即回送一个“+ok”，模块收到后进入连接状态。
4. 进入连接状态后，模块可以正常接收网络AT指令。 如：设置网络协议参数：AT+NETP=TCP,CLIENT,30000,X.X.X.X 设置STA的网络参数：AT+WANN=DHCP

过渡阶段：

1. UDP广播（端口：49000）发送指令ff 00 01 01 02（十六进制）
2. 模块收到指令后返回路由列表
3. 将用户选择的SSID（路由名称）和密钥发送给模块（端口：49000），模块连入此路由，转化成STA模式，并回送一个指令ff 00 03 82 01 01 87

第二阶段:
　　
　　在STA模式下，我们要找到此WIFI模块，并对其发送开、关等操作指令。步骤同第一阶段，但是返回的IP地址会不一样。模块作为STA链接到路由中，以为此时模块的IP地址是由路由器分配的，不是确定IP地址，所以手机无法与模块建立连接，故需要采用广播搜索，获取到模块在STA模式下的地址。

【总结】

　　有了基本的思路,了解并熟悉整个连接和通信过程，接下来就是比较简单的和基础的部分了，包括UDP通信以及字符和十六进制之间的转换等基本功了。整个开发过程中，对以上内容的理解是一点一点来的，刚开始组长给我讲一遍什么都不明白，给了我一堆资料和工具也不知道怎么用，但是开发着开发着就搞清楚了。开发过程中还请教了WIFI模块生产公司的工程师，解决了我的问题。遇到问题时，还是要多想办法，总会有解决的办法，看你有没有决心和信心要把它解决出来。
