nethogs 源码分析

nethogs 源码分析

这篇文章属于初步分析，以后有时间的话再写的更细点。
以下内容都是针对的 TCP 流量分析。

编译

debug 模式下编译，方便后面调试。

CXXFLAGS='-g -O0 -std=c++11 -Wall -Werror' CFLAGS='-g -O0 -Wall -Werror' make

总体设计

利用 libpcap 获取特定网卡上的数据包，从数据包中解析出这个包的连接信息和负载长度。
连接信息包括：源地址、源端口、目的地址、目的端口。

每一个连接都和一个进程关联，一个进程会有多个连接。

main loop

详细设计

nethogs 初始化

dp_handle 结构体如下：

struct dp_handle {
  // libpcap 句柄
  pcap_t *pcap_handle;
  // 各种网络数据包的处理函数
  dp_callback callback[dp_n_packet_types];
  // 链路类型，现在都是 Ethernet
  int linktype;
  // 在代码中指的就是 dpargs 结构体
  u_char *userdata;
  int userdata_size;
};

dp_args 结构体如下：

struct dpargs {
  const char *device;
  int sa_family;
  in_addr ip_src;
  in_addr ip_dst;
  in6_addr ip6_src;
  in6_addr ip6_dst;
};

pcap_open_live

pcap_open_live() is used to obtain a packet capture handle to look at packets on the network.

处理网络数据包

pcap_dispatch

pcap_dispatch() processes packets from a live capture

process_tcp 调用栈

主要任务都在 process_tcp 里面处理。

gdb 调用栈怎么没显示 pcap_dispatch

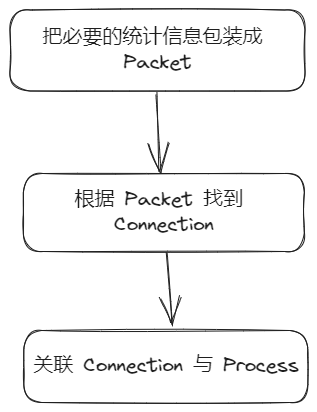

process_tcp 流程

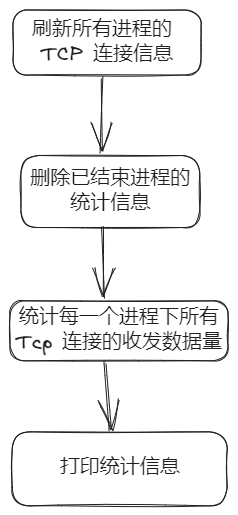

刷新统计信息

源码中，是调用 do_refresh 函数刷新统计信息。

调用栈

上面调用栈的意思就是每一个进程 (Process) 都有许多连接信息 (Connection)，每一条连接都有多个 Packet. Packet 里面有记录这个包的长度。

题外话

gdb 调用栈怎么没显示 pcap_dispatch

pcap_dispatch 函数定义

pcap_read_linux_mmap_v3 在这里被设置

由此猜测，pcap_dispatch 应该是被内联了。
