TCP中的三次握手与四次挥手

数据报

TCP三次握手

TCP四次挥手

为什么连接的时候是三次握手，关闭的时候却是四次握手？

为什么TIME_WAIT状态需要经过2MSL(最大报文段生存时间)才能返回到CLOSE状态？

---

数据报

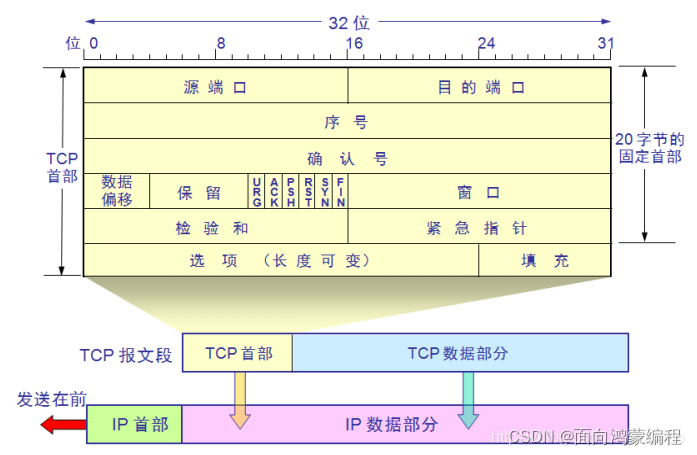

首先要谈TCP中的三次握手与四次挥手我们必须知道TCP中的数据报。

其中一行有32位，也就是4个字节。

第一行，源端口号与目的端口号各占16位，这两者代表发送端与接受端的地址。

第二行，是序号（seq）有32位。

第三行，是确认序号（ack）有32位，注意要和下面的ACK区分开来。

第四行，比较重要的就是6个标志位，不过常用的就3个。

• ACK：确认标志位，只有1位，即只能表示1（有效）和0（无效）。
• SYN：代表发起一个新的连接，只有1位。

当SYN=1而ACK=0时，表明这是一个连接请求报文。对方若同意建立连接，则应在响应报文中使SYN=1和ACK=1。因此,SYN置1就表示这是一个连接请求或连接接受报文。

• FIN：代表结束一个连接，只有1位。

TCP三次握手

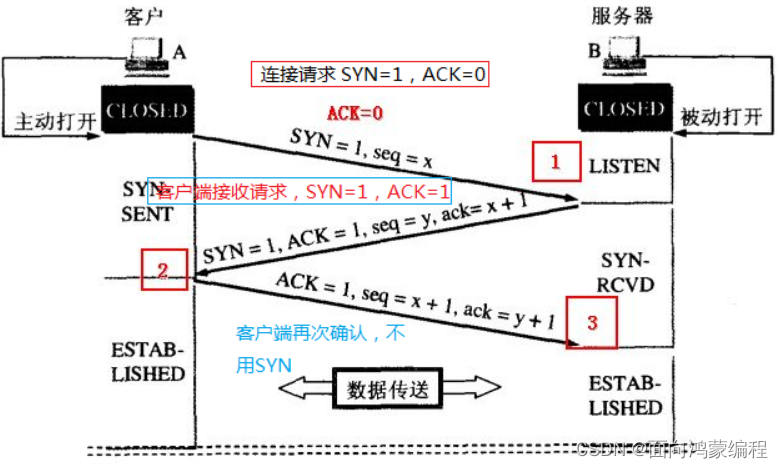

我上网搜了两张图片，应该大致能说明这个问题。

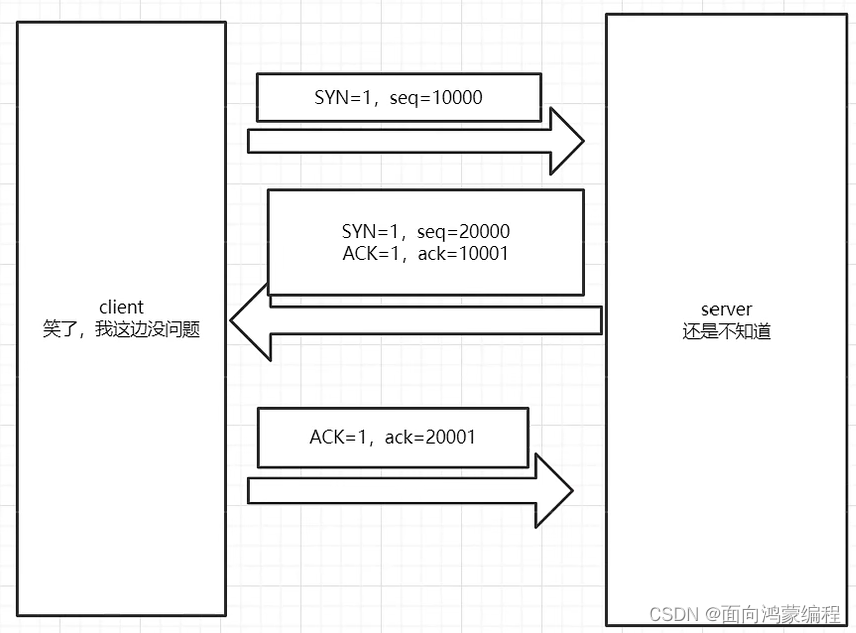

TCP怎样才能保证可靠的传输任务，就是通过三次握手，也可以说三次握手是TCP建立连接时使用的方案。如下图所示：

注：seq应该位32位！但是为了方便画图所以用10000代替。

x

（1）首先由Client发出请求连接即 SYN=1，确认标志位ACK=0，序号seq=10000（假设）

（2）然后 Server 进行回复确认，即 SYN=1，seq=20000，确认标志位ACK=1，确认序号ack=10001（10000 + 1），此时服务端接收数据没有问题，但是客户端接收数据不知道会不会出问题！

（3）最后 Client 再进行一次确认，但不用请求连接SYN 了，这时即为确认标志位ACK=1，序号seq=10001（表示Client发出的第二条信息，所以seq递增加一），确认序号ack=20001，此时客户端接受服务端的数据没有问题。

TCP四次挥手

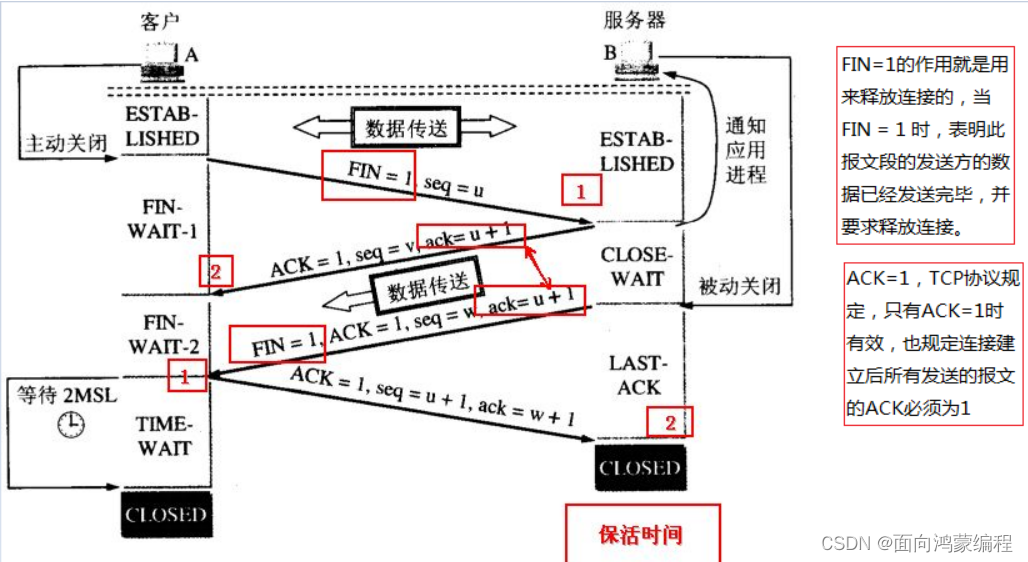

四次挥手是指TCP要断开连接时做的事情。

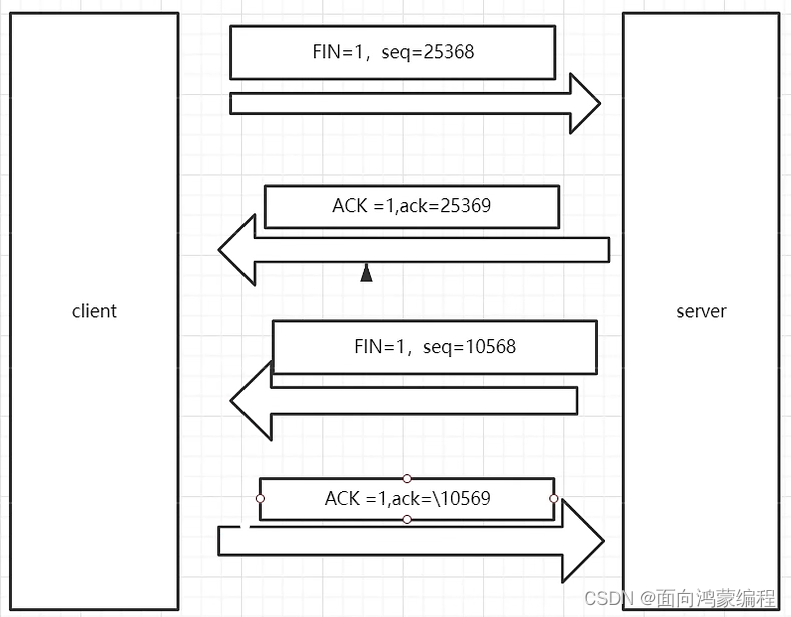

（1）由Client发起关闭连接的请求，即FIN=1，seq=25368(以上述的10000，每发送一条就+1，一直加到了25368)

（2）Server端收到了关闭请求，所以要做出应答确认标志位ACK=1，确认序号ack=25369，

（3）Server端将要发送的数据发完之后，就最后回复一条FIN=1，序号位10568。

（4）客户端收到后回复一个ACK=1，表示收到了，ack=10569，服务器端关闭，2MSL后客户端关闭。

简单的来说就是：

（1）假设Client端发起中断连接请求，也就是发送FIN报文。Server端接到FIN报文后，意思是说"我Client端没有数据要发给你了"，但是如果你（服务器端）还有数据没有发送完成，则不必急着关闭Socket，可以继续发送数据。

（2）所以你（服务器端）先发送ACK，"告诉Client端，你的请求我收到了，但是我还没准备好，请继续你等我的消息"。这个时候Client端就进入FIN_WAIT状态，继续等待Server端的FIN报文。

（3）当Server端确定数据已发送完成，则向Client端发送FIN报文，"告诉Client端，好了，我这边数据发完了，准备好关闭连接了"。

（4）Client端收到FIN报文后，就知道可以关闭连接了，但是他还是不相信网络，怕Server端不知道要关闭，所以发送ACK后进入TIME_WAIT状态，如果Server端没有收到ACK则可以重传。Server端收到ACK后，"就知道可以断开连接了"。

Client端等待了2MSL后依然没有收到回复，则证明Server端已正常关闭，那好，我Client端也可以关闭连接了。Ok，TCP连接就这样关闭了！（是服务端先关闭，后客户端关闭）

为什么连接的时候是三次握手，关闭的时候却是四次握手？

因为当Server端收到Client端的SYN连接请求报文后，可以直接发送SYN+ACK报文。其中ACK报文是用来应答的，SYN报文是用来同步的。

但是关闭连接时，当Server端收到FIN报文时，很可能并不会立即关闭SOCKET，所以只能先回复一个ACK报文，告诉Client端，"你发的FIN报文我收到了"。

只有等到Server端所有的报文都发送完了，我才能发送FIN报文，因此不能一起发送。故需要四步握手。

为什么TIME_WAIT状态需要经过2MSL(最大报文段生存时间)才能返回到CLOSE状态？

虽然按道理，四个报文都发送完毕，我们可以直接进入CLOSE状态了，但是我们必须假设网络是不可靠的，有可能最后一个ACK丢失。所以TIME_WAIT状态就是用来重发可能丢失的ACK报文。
