用PROTEUS仿真点亮LED项目

设计要求：在本项目中，将设计微控制器的基本电路，其中包括晶体振荡器等。将单片机任何I / O引脚上连接一个小LED，然后使其闪烁。

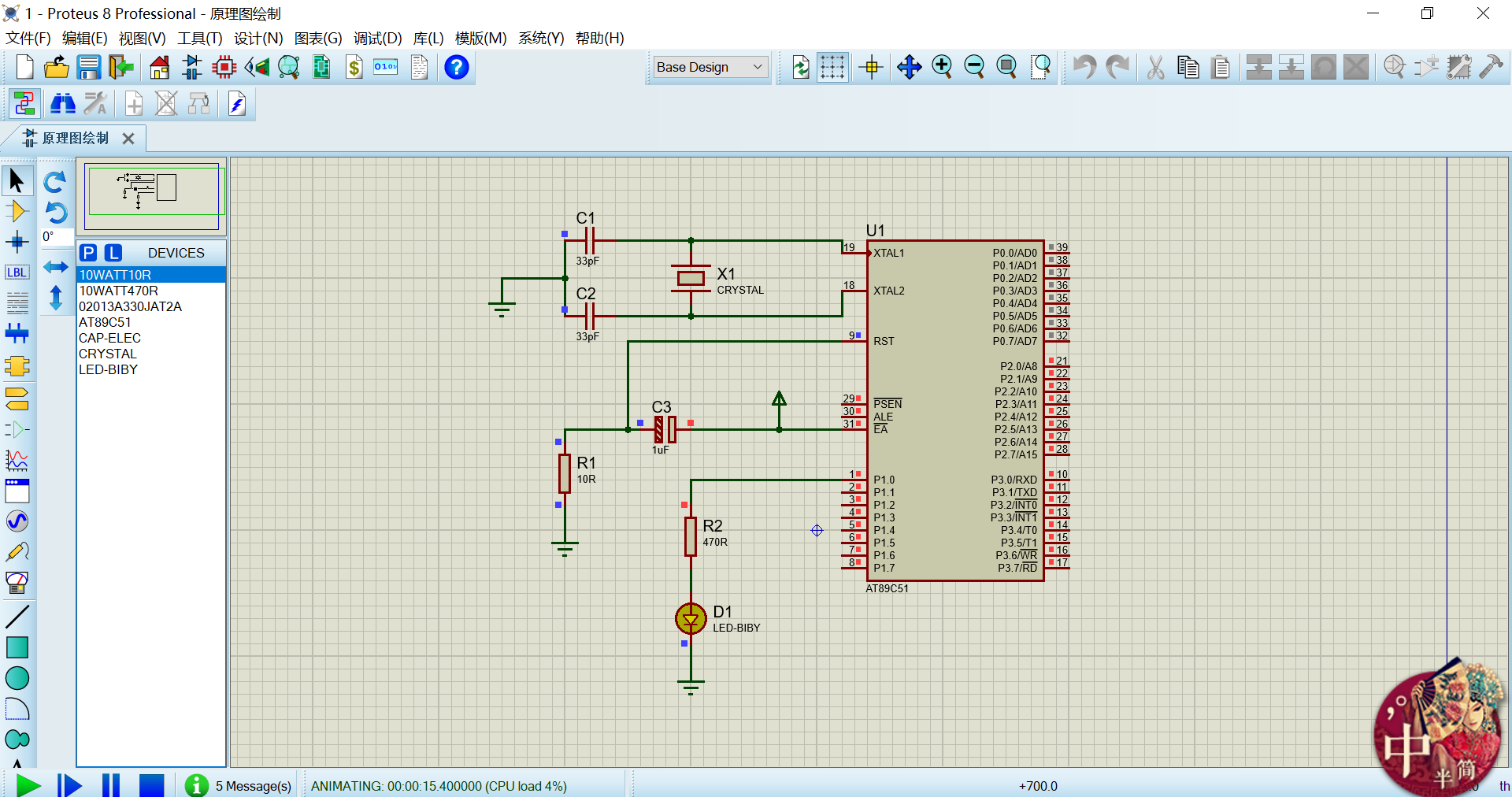

比较简单的一个，放一下原理图代码什么的：

#include<reg51.h>

sbit LED = P1^0;

void cct_init(void);
void delay(int a);

int main(void)
{
cct_init();
while(1)
{
LED = 0;
delay(30000);
LED = 1;
delay(30000);
}
}
void cct_init(void)
{
P1 = 0x00;
}

void delay(int a)
{
int i;
for(i=0;i<a;i++);
}

注释就没有写了，原理图跟着连是不会有太大问题吧

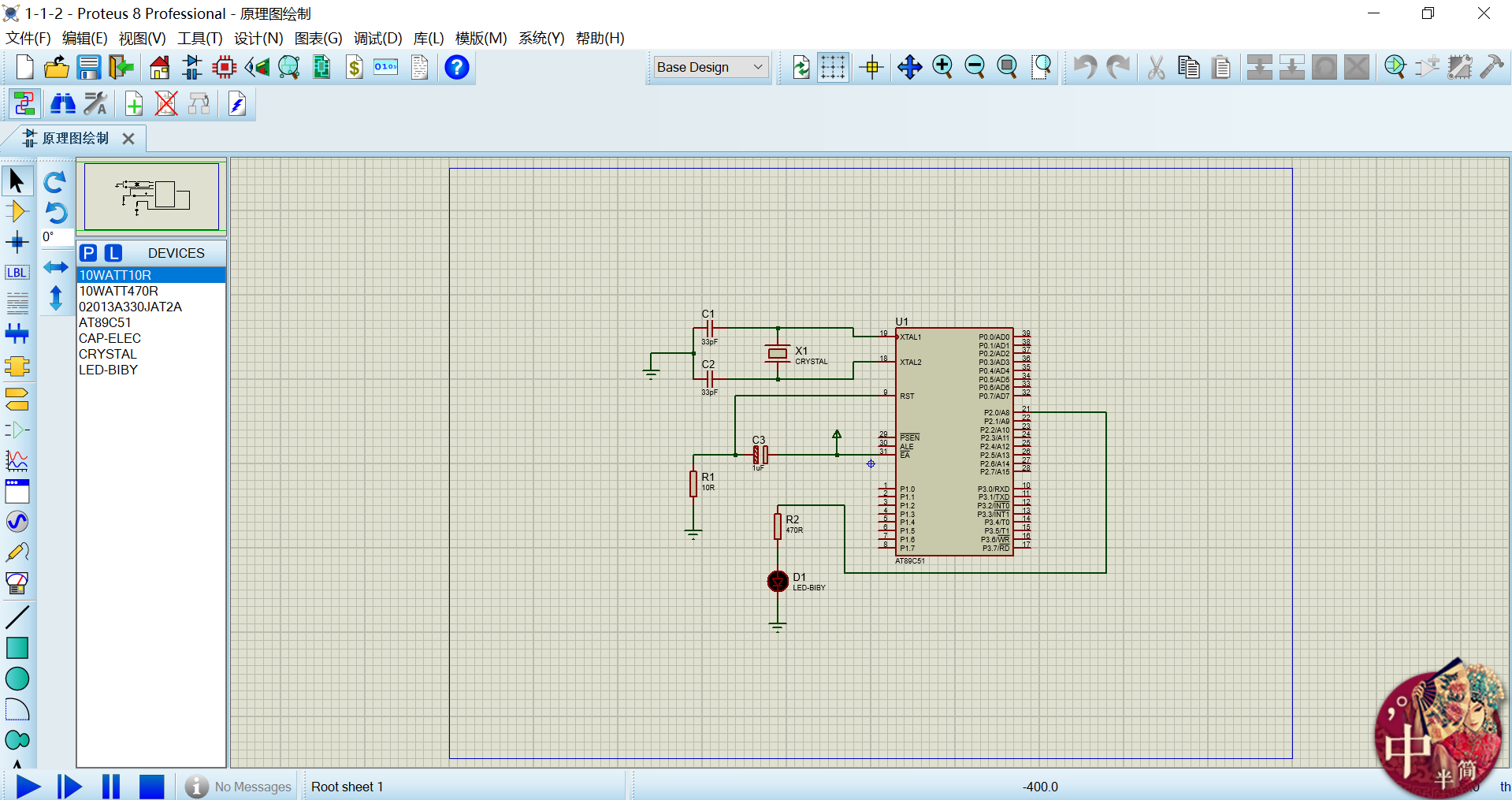

作业题：修改原理图及代码，用p2.0引脚控制LED闪烁

也是直接放原理图和代码了，改动不大

#include<reg51.h>

sbit LED = P2^0;

void cct_init(void);
void delay(int a);

int main(void)
{
cct_init();
while(1)
{
LED = 0;
delay(30000);
LED = 1;
delay(30000);
}
}
void cct_init(void)
{
P2 = 0x00;
}

void delay(int a)
{
int i;
for(i=0;i<a;i++);
}





稍微说一点第一次做的时候的心得吧：

都是挺傻的问题，比如不添加c文件就直接编译，图看的不仔细什么的第一次拿到代码都跑不出来。其余的也就没啥了，注意一下编译出现的错误就好了。
