3.4 可靠数据传输原理

以下全文为《计算机网络自顶向下方法》(第8版) 3.4小节的总结。

rdt: reliable data transfer

udt: unreliable data transfer

下方有限状态机图片中横线上方表示事件event，下方表示操作action。

3.4.1 构造可靠数据传输协议

1. 经完全可靠信道的可靠数据传输：rdt1.0

2. 经具有比特差错信道的可靠数据传输：rdt2.0

3. 经具有比特差错的丢包信道的可靠数据传输：rdt3.0

3.4.2 流水线可靠数据传输协议

3.4.3 回退N步

3.4.4 选择重传

3.4.1 构造可靠数据传输协议

1. 经完全可靠信道的可靠数据传输：rdt1.0

因信道可靠，所以发送方只有一个状态：等待来自上层的调用。当发生rdt_send(data)事件时，即被上层调用时，将数据分组并发送。

同样地，接收方只有一个状态：等待来自下层的调用。当发生rdt_rcv(data)事件时，即被下层调用时，将数据提取出来，并传输给上层。

2. 经具有比特差错信道的可靠数据传输：rdt2.0

考虑底层信道会出现比特差错的情况，即传输过程中0变成1，1变成0这种错误。此时，接收方会给发送方发送一条确认信息。如果接收到的数据是正确的，则发送ACK，如果是错误的，则发送NAK。如果发送方接收到NAK，则重发这个数据。在计算机网络环境中，基于这样重传机制的可靠数据传输协议称为自动重传请求协议(Automatic Repeat reQuest, ARQ)。ARQ协议需要另外三种协议功能来处理存在比特差错的情况：差错检测、接收方反馈、重传。

如下图所示，此时发送方有两种状态：等待上层调用和等待ACK或者NAK。假设初始状态为等待上层调用。那么当发生rdt_send(data)事件时，发送方将数据分组，此时报文中还添加了检验和(checksum)，然后将报文发送。然后发送方的状态转移到等待ACK或NAK。在这个状态下，如果发生rdt_rcv(rcvpkt)事件，并且rcvpkt中包含NAK，那么重新发送报文，并停留在该状态，直到接收到的rcvpkt中包含ACK，使得状态转移回等待上层调用。此时不进行任何操作，因此横线下方用Λ表示。

值得注意的是，当发送方处于等待ACK或NAK状态时，不接受来自上层的调用。因此rdt2.0被称为停等协议(stop-and-wait)。

此时，接收方还是只有一个状态：等待来自下层的调用。当发生rdt_rcv(data)事件，并且接收到的报文有差错，则发送NAK。如果接收到的报文没有差错，则提取数据并向上传输，以及发送ACK。

rdt2.0存在一个致命的缺陷：如果接收方发送给发送方的ACK或者NAK受损，怎么办呢？假设发送方接收到不明确的ACK的话也重传，那么对于接收方而言，它分不清接收到的数据是重传(它发送过ACK确认的)还是新的数据。

处理这个问题的一种简单方法是在数据分组中添加一个新字段，让发送方对其数据分组编号。将数据分组的序号也一起发送过去。通过序号，接收方就可以分得清数据是重传的还是新的。

对于停等协议，1bit序号就足够了。下图是rdt2.1发送方的状态机。因为加上了1bit序号，因此发送方有四种状态。假设等待来自上层调用0是初始状态，当rdt_send(data)事件发生时，将数据分组，并且此时除了检验和之外，还加入了序号0，然后发送报文。发送方状态转移到等待0的ACK或者NAK状态。在此状态下，当rdt_rcv(rcvpkt)事件发生，并且接收到的数据受损或者数据中包含NAK，则重传数据，并停留在该状态。如果接收到的数据没有受损并且其中包含ACK，则转移到等待来自上层调用1的状态。其余状态和事件同理。

下图是rdt2.1接收方的状态机。接收方有两种状态：等待下层调用0和等待下层调用1。以等待下层调用0为例，当rdt_rcv(rcvpkt)事件发生，并且rcvpkt没有受损以及rcvpkt中有序号0，那么提取数据，并传输给上层，给发送方返回ACK和检验和，接收方状态转移为等待下层调用1。

此外，在等待下层调用0状态时，当rdt_rcv(rcvpkt)事件发生，并且rcvpkt受损了，那么给发送方给回NCK和检验和，状态停留在这里。

当rdt_rcv(rcvpkt)事件发生，并且rcvpkt没有受损以及rcvpkt中有序号1，那么意味着不是接收方想要的数据，仍停留在这个状态，给发送方返回ACK和检验和。

从上面的分析可见，在rdt2.1中，序号和ACK/NAK其实是冗余的，只要有ACK和序号就够了，不需要有NAK。因此rdt2.2就把NAK去掉了。其发送方和接收方的状态机如下图所示。

3. 经具有比特差错的丢包信道的可靠数据传输：rdt3.0

除比特受损外，底层信道还会丢包。针对丢包问题，引入一个定时器。发送方做到：

每次发送一个分组(包括第一次分组和重传分组)时，启动一个定时器；
响应定时器中断；
终止定时器。

rdt3.0的发送方的状态机如下图所示。与rdt2.2一样有四种状态。当处于等待上层调用0的状态时，发生rdt_send(data)事件，那么发送方将数据分组，加入序号0和检验和。然后将分组发送，并启动定时器。状态转移到等待ACK0。但是如果在等待上层调用0的状态时，发生rdt_rcv(rcvpkt)事件，则不进行任何操作，因为是停等协议。

当处于等待ACK0的状态时，发生rdt_rcv(rcvpkt)事件，并且rcvpkt有损坏或者其中包含序号1的ACK，则仍停留在这个状态，不进行任何操作。如果发生超时事件(timeout)，则重传报文并重新启动定时器。但仍停留在该状态。如果发生rdt_rcv(rcvpkt)事件，并且报文没有损坏以及其中包含序号0的ACK，那么停止定时器，并转移到等待上层调用1的状态。

其他两个状态同理。

rdt3.0的接收方的状态机与rdt2.2接收方的状态机相同。

3.4.2 流水线可靠数据传输协议

停等协议会严重降低信道的利用率，因为大部分时间发送方都处于等待ACK的状态。解决问题的方法是不以停等方式运行，允许发送方发送多个分组而无须等待确认。这种技术被称为流水线。流水线技术对可靠数据传输协议带来如下影响：

必须增加序号范围，因为每个输送中的分组(不计算重传的)必须有一个唯一的序号，而且也许有多个在输送中的未确认报文。
协议的发送方和接收方两端也许不得不缓存多个分组。发送方最低限度应当能缓冲那些已发送但没有确认的分组。接收方也需要缓存那些已正确接收的分组。
所需序号范围和对缓冲的要求取决于数据传输协议如何处理丢失、损坏及延时过大的分组。解决流水线的差错恢复有两种基本方法：回退N步和选择重传。

3.4.3 回退N步(GO BACK N, GBN)

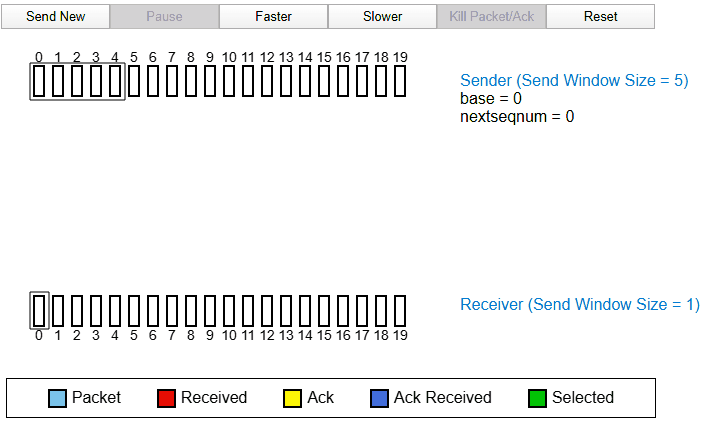

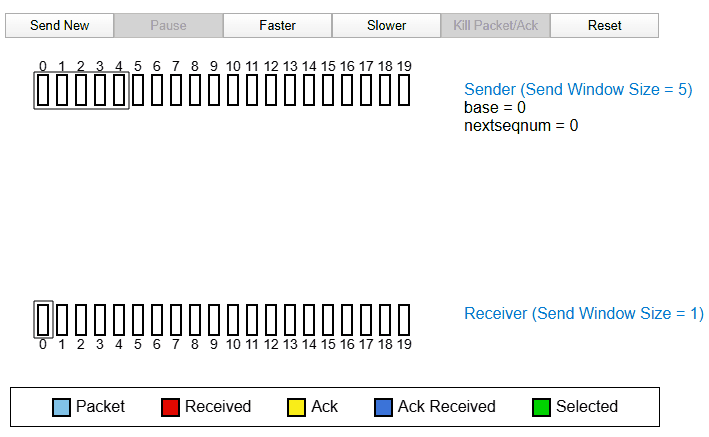

关于GBN，可以先看两个动图。

GBN1

GBN2

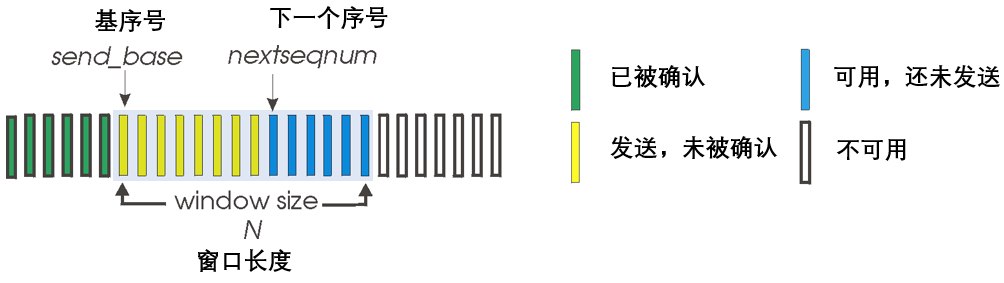

可见，通过基序号(base)、下一个序号(nextseqnum)和窗口长度N，将发送方的缓存划分为四个部分，如下图所示。GBN也因为被称为滑动窗口协议。

GBN发送方的FSM状态图如下图所示。当上层调用rdt_send(data)时，发送方首先检查发送窗口是否已满：if(nextseqnum < base + N)。如果窗口已满，发送方只需将数据返回给上层，隐式地指示上层该窗口已满。如果窗口未满，则产生一个分组并将其发送，并相应地更新变量。

当收到一个ACK时，在GBN协议中，对序号为n的分组的确认采用累积确认的方式。表明接收方已正确接收到序号n及前面的所有分组了。如果收到一个ACK，但仍有已发送但未被确认的分组，则定时器被重新启动。如果没有已发送但未被确认的分组，则停止该定时器。

当发生超时事件，发送方重传所有已发送但还未被确认的分组。

GBN接收方的FSM状态图如下图所示。如果一个序号为n的分组被正确接收到，并且是按序接收的，则接收方为分组n发送一个ACK，并将该分组中的数据部分交付给上层。除此之外，接收方丢弃该分组，并为最近按序接收的分组重新发送ACK。此处值得注意的是，如果分组k被正确收到，意味着分组k前面的分组都已经被正确接收了。

3.4.4 选择重传(selective repeat, SR)

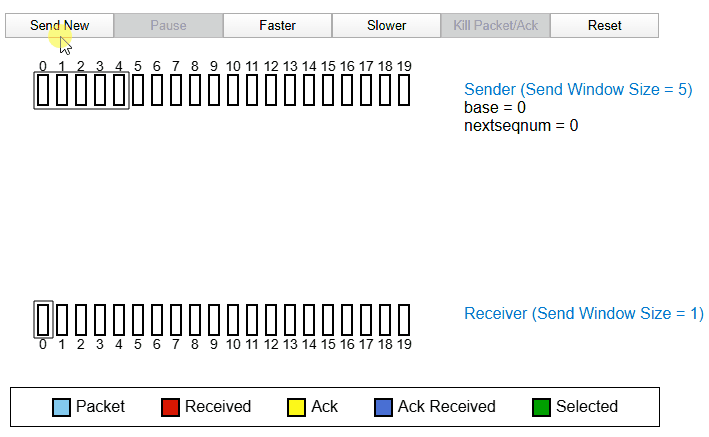

可先通过以下两个动图，对比着观察GBN的问题，以及SR的特点

GBN

可以发现，GBN会导致单个分组的差错引起重传大量分组，许多分组根本没必要重传。随着信道差错率的增加，流水线可能会被这些不必要重传的分组所充斥。而SR仅让发送方重传那些它怀疑在接收方出错的分组，从而避免了不必要的重传。

首先来看下SR接收方做了哪些改变，如下图所示。SR接收方将确认一个正确接收的分组而不管其是否有序。失序的分组将被缓存直到所有丢失分组(即序号更小的分组)皆被收到为止，这时才将一批分组按序交付给上层。

因此，接收方的事件与操作如下：

当序号在[rcv_base, rcv_base+N-1]内的分组被正确接收时，一个选择ACK返回给发送方。如果该分组以前没有收到过，则缓存该分组。如果该分组的序号等于接收窗口的基序号，则该分组以及前面缓存的序号连续的分组交付给上层。
当序号在[rcv_base-N, rcv_base-1]内的分组被正确接收时，一个选择ACK返回给发送方。
除上述外的其他事件，都忽略该分组。

发送方的事件与操作如下：

当从上层接收到数据时，检查下一个可用于该分组的序号。如果序号位于发送方的窗口内，则将数据打包并发送；否则将数据返回给上层或缓存起来。
当发生超时事件时，现在每个分组都有其自己的定时器了，因此超时事件发生后，单独重传这个分组。
当接收到ACK时，若该分组的序号在窗口内，则将这个分组标记为已接收。如果该分组的序号等于send_base，则窗口滑动到具有最小序号的未确认分组处，如果窗口移动后，窗口内有未发送的分组，则发送这些分组。

关于SR，值得注意的是，窗口长度必须小于或等于序号空间的一半。即如果窗口长度是N，序号空间是M，那么N<M/2，否则会发生接收方不知道发送方发送的是前一个序号K的分组，还是后一个序号K的分组。
