TIA中定时器的应用

S7-1200/1500在博图中的定时器为IEC定时器，包含四种定时器：

生成脉冲定时器（TP）

接通延时定时器（TON）

关断延时定时器（TOF）

时间累加器（TONR）

它们在博图中使用时，所使用的数据类型为IEC_TIMER。它们没有指定的定时器号和数量，每调用一次，都要产生一个相应的背景数据块。博图内在OB1、FC、FB块中调用时，使用定时器的方法各不同，下面举例说明：

用法1：在OB1块中，任意调用定时器块，如图所示：填写各管脚参数，可正常使用，在系统块中自动产生相应的DB数据块，调用N个定时器，则产生N个DB数据块。如下图DB2、DB4为相应定时器的数据块。名称可用默认的或重新命名。

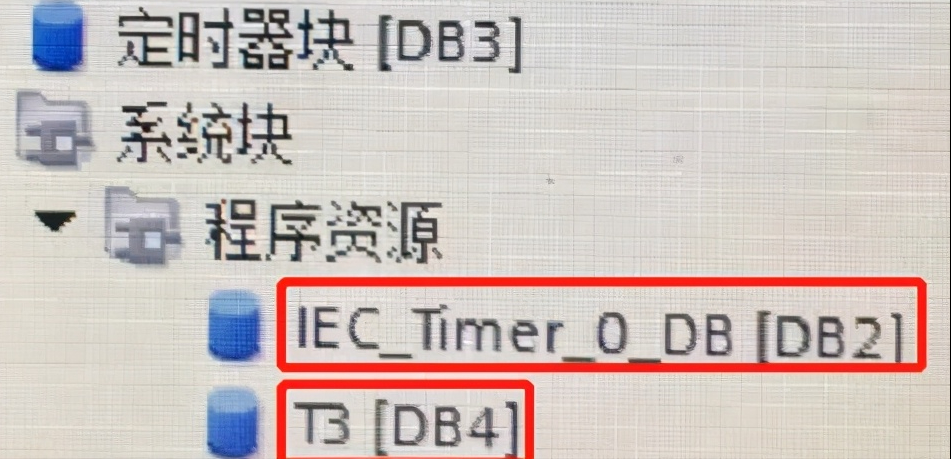

两个定时器数据块DB2、DB4

用法2：在博图中，提前添加一个全局DB块，起名为【定时器块】，在这个块内，可建立多个定时器，如T1、T2，数据类型为【IEC_TIMER】,可在任意块中调用。这样的好处是只使用了一个共享的DB块

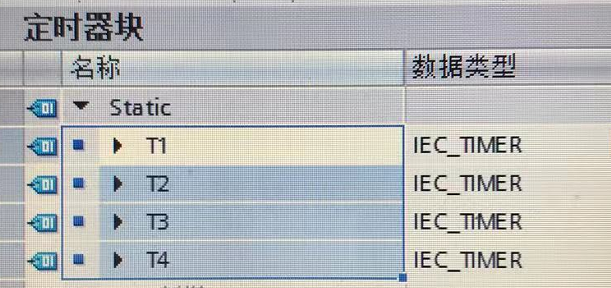

定时器DB块下建立定时器

用法3：在FC块中定时器的应用

添加FC块，在FC块中调用定时器TON，

（方法1），调取TON定时器，如下图点"取消"，在指令上方选用全局【定时器】块内的"T3"为该定时器。

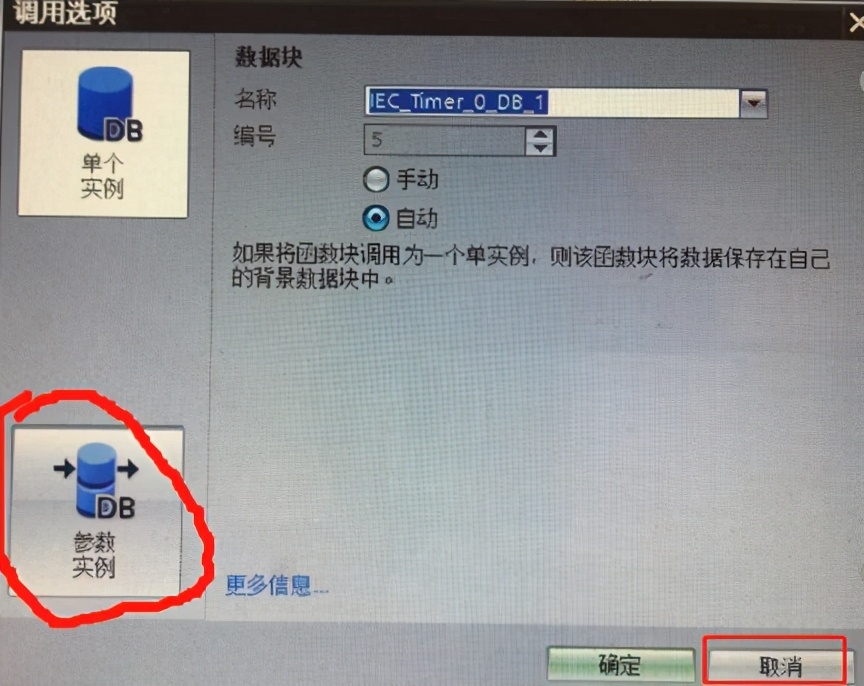

点取消或参数实例

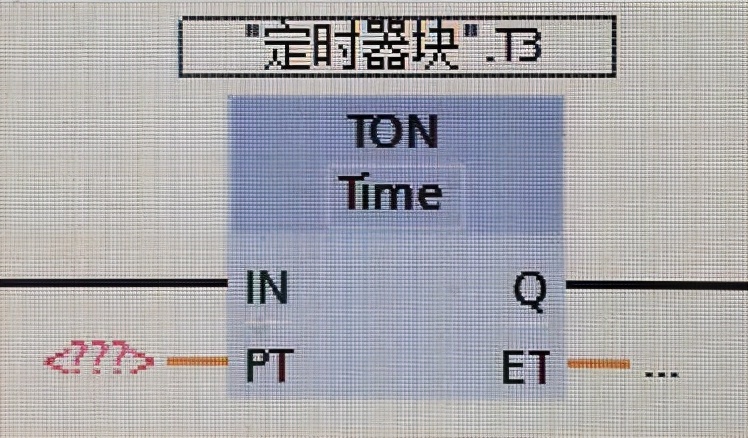

使用全局定时器块

（方法2），在FC中调用定时器时，如上图选用【参数实例】，在指令上方自动出现一个默认的定时器，同时在FC块接口参数表中【InOut】下，生出一个名为IEC_Timer_0_Instance,数据类型为TON_TIME的定时器。如下图

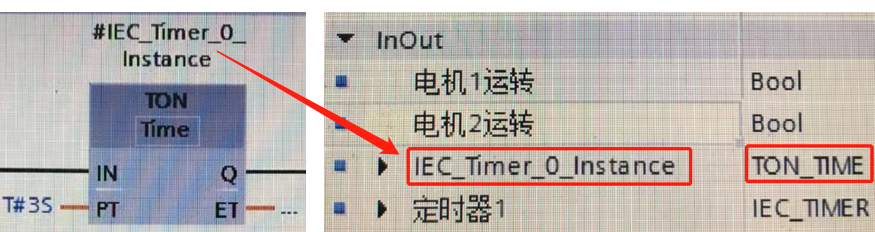

InOut下定时器变量

在OB1中调用该FC块，则在FC块左侧接口Instance外，需连接一个全局定时器DB块中的如T1定时器或另建一个数据类型为IEC_TIMER的定时器DB块。

也可在【InOut】下，提前定义好一个定时器，如图中的【定时器1】，数据类型为IEC_TIMER。如下图在FC块中的应用

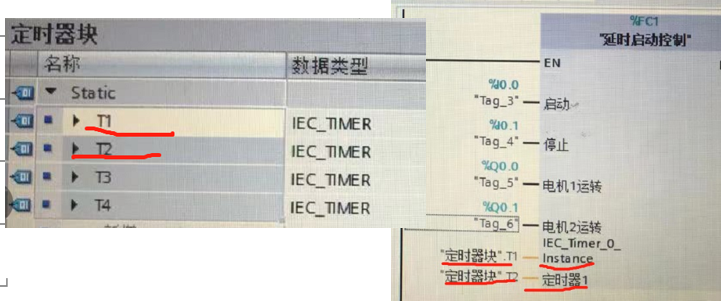

FC块定时器接口

用法4：在FB块中的应用

添加FB块，在FB块中调用定时器

方法1，点"取消"，在指令上方选用全局【定时器】块内的"T4"为该定时器。

方法2，调用定时器时，选用【多重实例】，指令上方自动出现一个默认的定时器，同时在FB块接口参数表中【Static】下，生出一个名为IEC_Timer_0_Instance,数据类型为TON_TIME的定时器,而不在【InOut】下。

也可在【Static】下，提前定义好一个定时器，如图中的【定时器1】，数据类型为IEC_TIMER

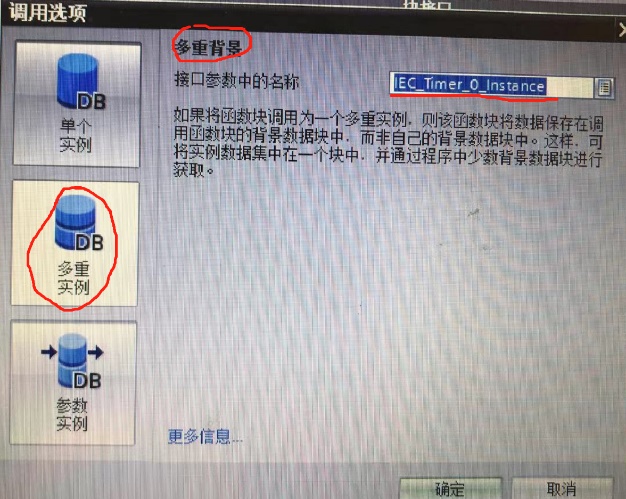

选多重实例

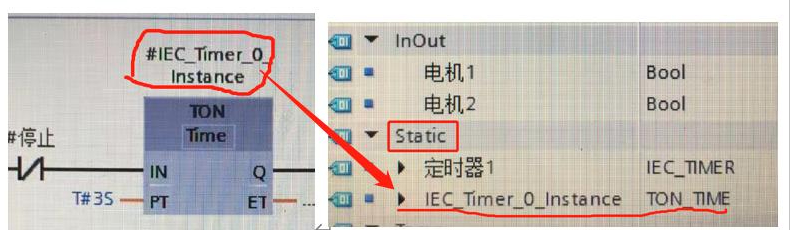

在静态变量下定时器变量

在OB1下调用FB块，如图，则不像FC块，左侧管脚会出现连接定时器的管脚

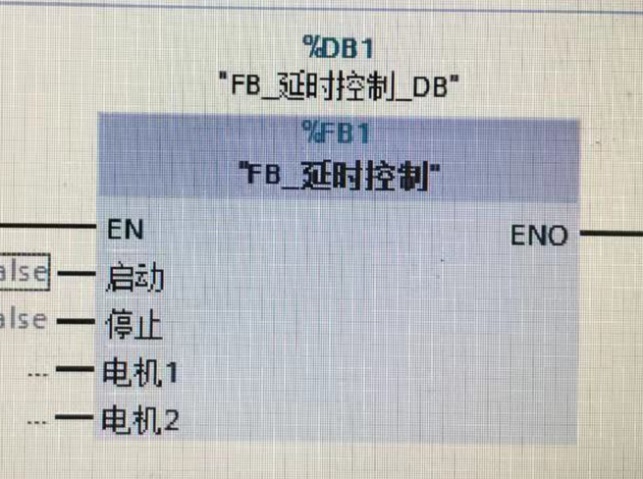

左侧不会出现定时器管脚

总之，博图中如多次调用定时器，最好考虑用多重背景方法来使用。它在FC、FB块中调用时，注意使用方法也不同。
