<Android 基础（七）> DrawerLayout and NavigationView
介绍
DrawerLayout是Support Library包中实现了侧滑菜单效果的控件
android.support.v4.widget.DrawerLayoutNavigationView是一个导航菜单框架，使用menu资源填充数据
常用来配合DrawerLayout使用
基本使用
DrawerLayout
布局文件
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:id="@+id/drawerlayout"
android:layout_width="match_parent"
android:layout_height="match_parent">
……
</android.support.v4.widget.DrawerLayout>使用DrawerLayout的时候需要将该布局作为根布局，然后在DrawerLayout中添加其他布局作为显示界面。
代码
drawerLayout = (DrawerLayout) findViewById(R.id.drawerlayout);获取DrawerLayout对象
//设置监听事件，监听DrawerLayout的状态，打开，关闭，滑动距离，状态改变，可以实现自己的定制
drawerLayout.addDrawerListener(new DrawerLayout.DrawerListener() {
@Override
public void onDrawerSlide(View drawerView, float slideOffset) {
Log.e(TAG , " onDrawerSlide slideOffset = " + slideOffset);
}
@Override
public void onDrawerOpened(View drawerView) {
Log.e(TAG , " onDrawerOpened ");
}
@Override
public void onDrawerClosed(View drawerView) {
Log.e(TAG , " onDrawerClosed ");
}
@Override
public void onDrawerStateChanged(int newState) {
Log.e(TAG , " onDrawerStateChanged ");
}
});DrawerLayout的状态监听，listener的回调提供给开发者使用。
NavigationView
布局
header.xml
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="240dp"
android:background="@color/colorPrimaryDark"
android:orientation="vertical">
//引用GitHub上的开源库
<de.hdodenhof.circleimageview.CircleImageView
android:id="@+id/civ_profile"
android:layout_width="150dp"
android:layout_height="150dp"
android:layout_alignParentLeft="true"
android:layout_marginLeft="24dp"
android:layout_marginStart="24dp"
android:layout_marginTop="20dp"
android:src="@drawable/logo" />
<TextView
android:id="@+id/tv_name"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignLeft="@+id/civ_profile"
android:layout_below="@+id/civ_profile"
android:layout_marginTop="10dp"
android:text="Askmak Sharon"
android:textColor="#FFFFFF"
android:textSize="8pt"
android:textStyle="bold" />
<TextView
android:id="@+id/tv_email"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignLeft="@+id/civ_profile"
android:layout_below="@+id/tv_name"
android:layout_marginTop="10dp"
android:text="onlyloveyd@gmail.com"
android:textColor="#FFFFFF"
android:textSize="8pt"
android:textStyle="italic" />
</RelativeLayout>这里使用了Github上的开关库de.hdodenhof.circleimageview.CircleImageView，其中可以设置一些属性，这里没有设置，可能是因为我使用的图片风格的原因，将头像的边框加上去后看上去不是那么协调
| 属性 | 意义 |
|---|---|
| app:civ_border_color=”“ | 边框颜色 |
| app:civ_border_width=”“ | 边框宽度 |
| app:civ_fill_color=”“ | 填充颜色 |
second_menu.xml
这里只是名字叫做second_menu而已，没有其他的意思，只是一个普通的menu资源文件
<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
<item
android:id="@+id/nv_profile"
android:icon="@drawable/profile"
android:orderInCategory="80"
android:title="Profile" />
<item
android:id="@+id/nv_video"
android:icon="@drawable/video"
android:orderInCategory="90"
android:title="Video" />
<item
android:id="@+id/nv_help"
android:icon="@drawable/help"
android:orderInCategory="100"
android:title="Help" />
</menu>这个menu资源是用来在NavigationView中使用的导航菜单
activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:id="@+id/drawerlayout"
android:layout_width="match_parent"
android:layout_height="match_parent">
<LinearLayout
android:orientation="vertical"
android:layout_width="match_parent"
android:layout_height="match_parent">
<include layout="@layout/toolbar"></include>
<FrameLayout
android:id="@+id/frame"
android:layout_width="match_parent"
android:layout_height="match_parent">
<ImageView
android:id="@+id/content_iv"
android:layout_gravity="center"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:src="@mipmap/ic_launcher"/>
</FrameLayout>
</LinearLayout>
<android.support.design.widget.NavigationView
android:id="@+id/nv_left"
android:layout_width="240dp"
android:layout_height="match_parent"
android:layout_gravity="start"
app:headerLayout="@layout/header"
app:menu="@menu/second_menu">
</android.support.design.widget.NavigationView>
</android.support.v4.widget.DrawerLayout>比较关键的几个点
android:layout_gravity=”start”
app:headerLayout=”@layout/header”//头布局
app:menu=”@menu/second_menu”//菜单资源
代码
MainActivity.java
package mraz.com.actionbardemo;
import android.os.Bundle;
import android.support.design.widget.NavigationView;
import android.support.design.widget.Snackbar;
import android.support.v4.view.MenuItemCompat;
import android.support.v4.widget.DrawerLayout;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.SearchView;
import android.support.v7.widget.Toolbar;
import android.util.Log;
import android.view.Gravity;
import android.view.Menu;
import android.view.MenuItem;
import android.view.View;
import android.widget.ImageView;
public class MainActivity extends AppCompatActivity {
public static String TAG = "yidong";
DrawerLayout drawerLayout;
NavigationView navigationView;
Toolbar toolbar;
ImageView imageView;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
drawerLayout = (DrawerLayout) findViewById(R.id.drawerlayout);
toolbar = (Toolbar) findViewById(R.id.toolbar);
navigationView = (NavigationView) findViewById(R.id.nv_left);
imageView = (ImageView) findViewById(R.id.content_iv);
setSupportActionBar(toolbar);
toolbar.setNavigationIcon(R.drawable.ic_menu_black_24dp);
drawerLayout.addDrawerListener(new DrawerLayout.DrawerListener() {
@Override
public void onDrawerSlide(View drawerView, float slideOffset) {
Log.e(TAG , " onDrawerSlide slideOffset = " + slideOffset);
}
@Override
public void onDrawerOpened(View drawerView) {
Log.e(TAG , " onDrawerOpened ");
}
@Override
public void onDrawerClosed(View drawerView) {
Log.e(TAG , " onDrawerClosed ");
}
@Override
public void onDrawerStateChanged(int newState) {
Log.e(TAG , " onDrawerStateChanged ");
}
});
navigationView.setNavigationItemSelectedListener(new NavigationView.OnNavigationItemSelectedListener() {
@Override
public boolean onNavigationItemSelected(MenuItem item) {
if(drawerLayout.isDrawerOpen(Gravity.LEFT))
drawerLayout.closeDrawer(Gravity.LEFT);
switch(item.getItemId()) {
case R.id.nv_profile:
imageView.setImageResource(R.drawable.profile);
break;
case R.id.nv_video:
imageView.setImageResource(R.drawable.video);
break;
case R.id.nv_help:
imageView.setImageResource(R.drawable.help);
break;
}
return true;
}
});
}
……
}针对NavigationView中的Menu设置响应事件，使用的方式和上一篇中ActionBar中的菜单资源使用方式相似，都是用过getItemId获取资源的id，然后以此作为依据进行对应的响应操作
ActionBar和DrawerLayout配合
一般用户的操作就是右滑或者点击ActionBar左上角的Icon出现左侧抽屉菜单
左侧滑动上面的内容已经实现了，点击ActionBar实现抽屉菜单的开关只需要针对左上角的ActionBar的图标做对应的事件处理即可。
setSupportActionBar(toolbar);
toolbar.setNavigationIcon(R.drawable.ic_menu_black_24dp);然后在onOptionsItemSelected中
case android.R.id.home:
if(!drawerLayout.isDrawerOpen(Gravity.LEFT)) {
drawerLayout.openDrawer(Gravity.LEFT, true);
}
break;因为ActionBar的NavigationIcon对应的资源ID就是
android.R.id.home
根据这个资源ID定制对应的事件响应，上面就是简单的打开左侧的抽屉菜单

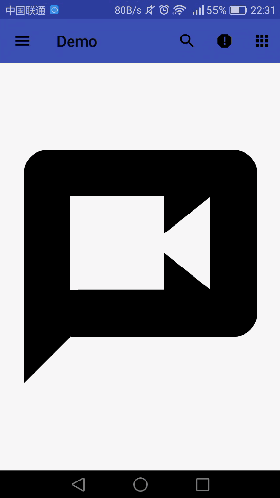

效果图
NavigationView菜单响应
ActionBar左上角图标响应
