ALOS-高程数据下载站点：https://www.eorc.jaxa.jp/ALOS/en/aw3d30/data/index.htm

有关ALOS的详细文档：https://www.eorc.jaxa.jp/ALOS/en/aw3d30/aw3d30v3.2_product_e_e1.0.pdf

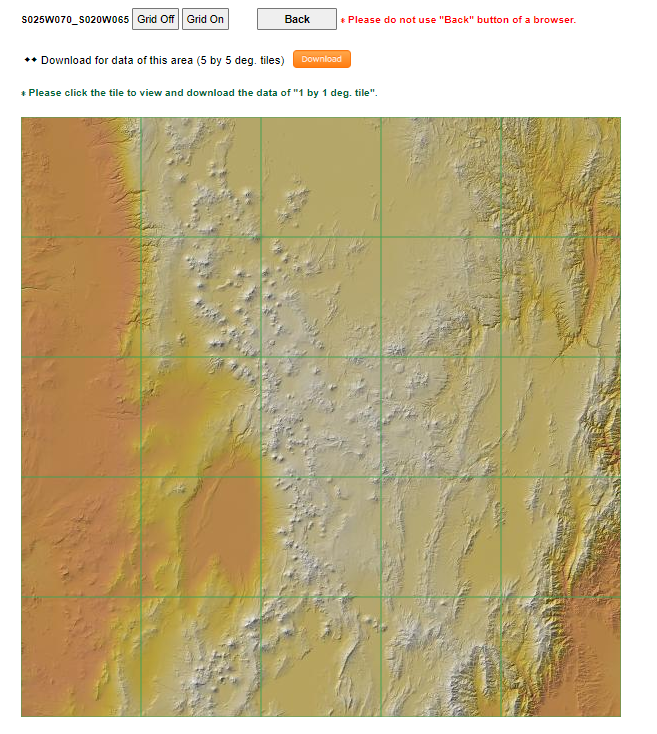

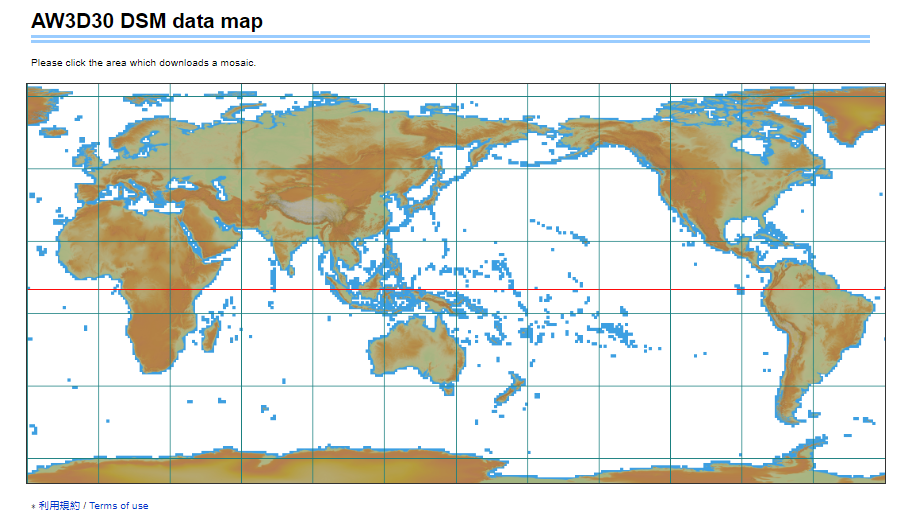

 从地图中选择一个区域， 选择到一个更小的地块，白色与黑色部分没有数据。



一键下载将会下载到该图像被分割成5x5的所有地块信息，点击图片的网格区域下载该区域1x1的TIF文件。（DSM：高程数据，MSK：水域、云、雪选区，STK：用于生成AW3D DSM数据源的DSM数据堆栈， QAI：数据质量信息， HDR：产品的元数据， LST：用于生成AW3D DSM数据源的场景ID列表）

尺寸：3600x3600pixel。

比例：每像素30x30m。（赤道处，其余地区修正可以根据Tissot's indicatrix：https://gisgeography.com/map-distortion-tissots-indicatrix/）

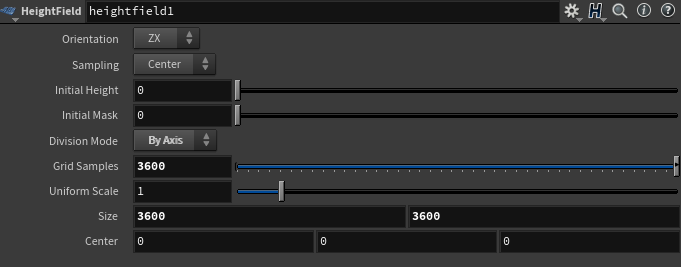

在Houdini中，创建HeightField节点，将Division模式更改为By Axis，以更好的控制分辨率。（Grid Samples:3600， Size: 3600 x3600）

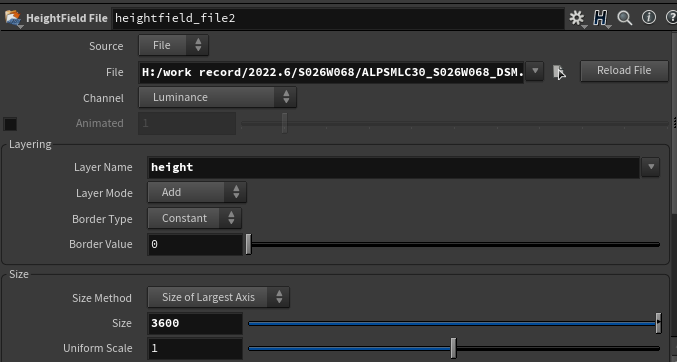

创建HeightField File节点，选择TIF文件，将Layer Name改为height。（Size:3600）

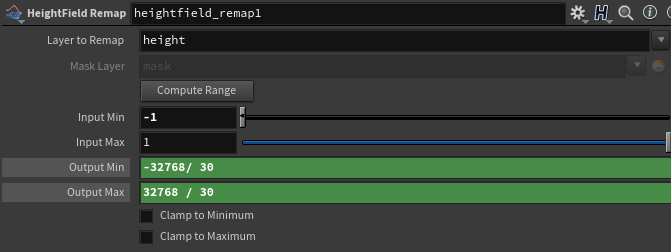

创建HeightField Remap节点，重新映射高度。（Input Min:-1， Input Max:1， Output Min: -32768 / 30， Output Max: 32678 / 30）

32768的来源：TIF文件是16位/通道的图像文件，每个值步长为1m及（65.536=1m），TIF包含正值和负值。



tips：

处理Houdini中不正确的数据（太亮的像素）：

进入HeightField File节点，进入cop2net节点，在File和Switch节点之间放置一个Limit节点重新限制亮度（Lower Limit:-0.5， Upper Limit:0.5， Clamped Values: Replace With Black）
