Stream Processing with Apache Flink中文版-- 第6章 基于时间和窗口的操作符

在本章中,我们将介绍用于时间处理和基于时间的操作符(如windows)的DataStream API方法。正如您在“时间语义”中学到的,Flink基于时间的操作符可以应用于不同的时间概念。

首先,我们将学习如何定义时间特征、时间戳和水印。然后,我们将介绍流程功能、提供对时间戳和水印的访问并可以注册定时器的低级转换。接下来,我们将使用Flink的窗口API,它提供了最常见窗口类型的内置实现。您还将了解自定义、用户定义的窗口操作和核心窗口结构,如assigners, triggers和evictors.。最后,我们将讨论如何按时加入流以及处理延迟事件的策略。

配置时间特征

要在分布式流处理应用程序中定义时间操作,理解时间的含义是很重要的。当您指定一个窗口来在一分钟的bucket中收集事件时,每个bucket具体包含哪些事件?在DataStream API中,您可以使用时间特征来告诉Flink在创建窗口时如何定义时间。时间特征是StreamExecutionEnvironment的一个属性,它的取值范围如下:

处理时间(ProcessingTime)

让操作符根据执行它们的机器的系统时钟来确定数据流的当前时间。处理时间窗口基于机器时间触发,并包含在此时间点之前到达操作符的所有元素。通常,使用窗口操作的处理时间会导致不确定的结果,因为窗口的内容取决于数据到达的速度。此设置提供非常低的延迟,因为处理任务不必等待水印(事件时间)时间。

事件时间(EventTime)

让操作符通过使用来自数据本身的信息来确定当前时间。每个事件都带有一个时间戳,系统的逻辑时间由水印定义。正如您在“时间戳”章节中了解到的,时间戳要么在进入数据处理管道之前就存在于数据中,要么由源应用程序分配。当水印声明某个时间间隔内的所有时间戳都已接收时,事件时间窗口将触发。事件时间窗口计算确定性结果,即使事件发生顺序混乱。窗口结果将不依赖于读取或处理流的速度。

接入时间(IngestionTime)

将源操作符的处理时间指定为每个接入记录的事件时间时间戳,并自动生成水印。它是EventTime和ProcessingTime的混合。事件的接入时间是它进入流处理器的时间。与事件时间相比,接入时间并没有提供太多的实用价值,因为它不能提供确定的结果,并且具有与事件时间类似的性能。

示例6-1展示了如何通过重新访问在“Hello, Flink!”中编写的传感器流应用程序代码来设置时间特性。

//例6-1 将时间特性设置为事件时间object AverageSensorReadings {   // main() defines and executes the DataStream program   def main(args: Array[String]) {       // set up the streaming execution environment       val env = StreamExecutionEnvironment.getExecutionEnvironment       // use event time for the application       env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)       // ingest sensor stream       val sensorData: DataStream[SensorReading] = env.addSource(...)  }}

将时间特征设置为EventTime可以进行时间戳和水印处理,因此可以进行事件时间操作。当然,如果您选择EventTime时间特征,仍然可以使用处理时间窗口和定时器。

如果使用处理时间,使用TimeCharacteristic.ProcessingTime替换TimeCharacteristic.EventTime。

分配时间戳和生成水印

正如在“事件时间处理”章节中所讨论的,您的应用程序需要提供两条重要的信息给Flink,以便在事件时间中进行操作。每个事件必须与一个时间戳相关联,该时间戳通常指示事件实际发生的时间。事件时间流还需要携带水印,操作符可以从中推断当前事件时间。

时间戳和水印从1970-01- 01t00:00:00开始以毫秒为单位指定。水印告诉操作符,不希望出现时间戳小于或等于水印的事件。时间戳和水印可以由SourceFunction分配和生成,也可以使用用户定义的显式时间戳生成器和水印生成器。在“源函数、时间戳和水印”一节中讨论了在SourceFunction中分配时间戳和生成水印。在这里,我们将解释如何使用用户定义的函数来实现这一点。

                                      覆盖源生成的时间戳和水印
如果使用时间戳分配程序,则任何现有的时间戳和水印都将被覆盖。

DataStream API提供了TimestampAssigner接口,以便在元素被接入到流应用程序后从元素中提取时间戳。通常,时间戳分配程序是在源函数之后立即调用的,因为大多数分配程序在生成水印时都对元素的时间戳顺序进行了假设。由于元素通常是并行处理的,因此任何引起Flink跨并行流分区重新分配元素的操作(如并行性更改、keyBy()或其他显式重新分配)都会打乱元素的时间戳顺序。

最好的做法是分配时间戳,并在尽可能靠近源的地方甚至在SourceFunction内生成水印。根据应用场景,在分配时间戳之前,如果这些操作没有引起元素的重新分配,可以对输入流应用初始过滤或转换。

为了确保事件时间操作的行为符合预期,应该在任何事件时间相关的转换之前(例如,在第一个事件时间窗口之前)调用分配程序。

时间戳分配程序的行为类似于其他转换操作符。它们在一个数据流上调用,并产生一个新的带有时间戳的数据流和水印。时间戳分配程序不会更改DataStream的数据类型。

示例6-2中的代码展示了如何使用时间戳分配器。在本例中,读取流之后,我们首先应用一个过滤器转换,然后调用assignTimestampsAndWatermarks()方法,在这个方法中我们定义了时间戳分配器MyAssigner()。

//例6-2 使用时间戳分配程序val env = StreamExecutionEnvironment.getExecutionEnvironment// set the event time characteristicenv.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)// ingest sensor streamval readings: DataStream[SensorReading] = env.addSource(new SensorSource)// assign timestamps and generate watermarks.assignTimestampsAndWatermarks(new MyAssigner())

在上面的例子中,MyAssigner的类型可以是AssignerWithPeriodicWatermarks 或 AssignerWithPunctuatedWatermarks.类型。这两个接口扩展了DataStream API提供的TimestampAssigner接口。第一个接口定义周期发出水印的分配器,而第二个接口根据输入事件的属性注入水印。接下来我们将详细描述这两个接口。

周期性水印分配器

周期分配水印意味着我们让系统发出水印,并在固定的机器时间间隔内提前事件时间。默认的interval设置为200毫秒,但是可以使用ExecutionConfig.setAutoWatermarkInterval()方法来配置它:

val env = StreamExecutionEnvironment.getExecutionEnvironmentenv.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)// generate watermarks every 5 secondsenv.getConfig.setAutoWatermarkInterval(5000)

在前面的示例中,程序每5秒发出一次水印。实际上,每隔5秒,Flink就会调用AssignerWithPeriodicWatermarks的getCurrentWatermark()方法。如果方法返回的非空值的时间戳大于前一个水印的时间戳,则转发新水印。这种检查是必要的,以确保事件时间不断增加;否则不会产生水印。

示例6-3显示了一个具有周期性时间戳的assigner程序,它通过跟踪到目前为止所看到的最大元素时间戳来生成水印。当请求新的水印时,assigner返回一个最大时间戳减去1分钟容忍间隔的水印。

class PeriodicAssigner extends AssignerWithPeriodicWatermarks[SensorReading] {   val bound: Long = 60 * 1000 // 1 min in ms   var maxTs: Long = Long.MinValue // the maximum observed   timestamp   override def getCurrentWatermark: Watermark = {       // generated watermark with 1 min tolerance       new Watermark(maxTs - bound)  }   override def extractTimestamp(r: SensorReading,previousTS: Long): Long = {       // update maximum timestamp       maxTs = maxTs.max(r.timestamp)       // return record timestamp       r.timestamp  }}

DataStream API为具有周期性水印的时间戳分配程序(assigners)的两种常见情况提供了实现。如果您的输入元素具有单调递增的时间戳,则可以使用快捷方法assignAscendingTimeStamps。此方法使用当前时间戳来生成水印,因为不能出现更早的时间戳。下面演示如何为升序时间戳生成水印:

val stream: DataStream[SensorReading] = ...val withTimestampsAndWatermarks = stream.assignAscendingTimestamps(e => e.timestamp)

周期水印生成的另一种常见情况是,当您知道输入流中的最大延迟时——元素的时间戳与所有已导入元素的最大时间戳之间的最大差异。对于这种情况,Flink提供了BoundedOutOfOrdernessTimeStampExtractor,它将最大预期延迟作为参数:

val stream: DataStream[SensorReading] = ...val output = stream.assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor[SensorReading](Time.seconds(10))(e =>.timestamp)

在前面的代码中,允许元素延迟10秒。这意味着,如果一个元素的事件时间与之前所有元素的最大时间戳之间的差距大于10秒,那么该元素可能在完成相应的计算并发出结果之后到达进行处理。Flink提供了处理这些延迟事件的不同策略,我们将在“处理延迟数据”中讨论这些策略。

PUNCTUATED水印分配器

有时,输入流包含特殊的元组或标记来指示流的进度。对于这种情况,或者当可以根据输入元素的其他属性定义水印时,Flink提供了AssignerWithPunctuatedWatermarks接口。它定义了checkAndGetNextWatermark()方法,该方法在extractTimestamp()之后为每个事件调用。该方法可以决定是否生成新的水印。如果方法返回的非空水印大于最新发出的水印,则发出新水印。

示例6-4显示了一个punctuated水印分配程序(assigner),它为从ID为“sensor_1”的传感器接收到的每个读数发出水印。

class PunctuatedAssigner extends AssignerWithPunctuatedWatermarks[SensorReading] {   val bound: Long = 60 * 1000 // 1 min in ms   override def checkAndGetNextWatermark(r: SensorReading,extractedTS: Long): Watermark = {       if (r.id == "sensor_1") {           // emit watermark if reading is from sensor_1           new Watermark(extractedTS - bound)      } else {           // do not emit a watermark           null      }  }   override def extractTimestamp(r: SensorReading,previousTS: Long): Long = {       // assign record timestamp       r.timestamp  }}

水印、延迟和完整性

到目前为止,我们已经讨论了如何使用TimestampAssigner生成水印。我们还没有讨论的是水印对您的流应用程序的影响。

水印用于平衡延迟和结果完整性。它们控制在执行计算之前等待数据到达的时间,例如完成窗口计算并输出结果。基于事件时间的操作符使用水印来确定其读取记录的完整性和操作的进度。根据接收到的水印,操作符计算一个时间点,直到它接收到这个时间点前的相关输入记录为止。

然而,现实是我们永远不可能有完美的水印,因为这意味着我们总是可以确定,没有延迟的记录。在实践中,您需要进行有根据的猜测,并使用启发式方法在应用程序中生成水印。您需要使用关于源、网络和分区的所有信息来估计处理进度和输入记录延迟的上限。估计意味着有出错的空间,在这种情况下,您可能会生成不准确的水印,导致数据延迟或应用程序延迟的不必要增加。记住这一点,您可以使用水印来平衡结果延迟和结果完整性。

如果生成松散的水印(水印远远落后于处理过的记录的时间戳),则会增加生成结果的延迟。此时你可以生成一个结果更早的水印。此外,状态的大小通常会增加,因为应用程序需要缓冲更多的数据,直到可以执行计算为止。然而,在执行计算时,您可以相当肯定所有相关数据都是可用的。

另一方面,如果您生成了非常紧密的水印—这些水印可能比一些后续记录的时间戳更大—基于时间的计算可能在所有相关数据到达之前执行。虽然这可能会产生不完整或不准确的结果,但结果会及时生成,延迟也较低。

与基于所有数据都可用的前提条件下,构建的批处理应用程序不同,延迟/完整性权衡是流处理应用程序的基本特征,流处理应用程序处理的是接收到的无界数据。水印是一种功能强大的方法,可以根据时间控制应用程序的行为。除了水印之外,Flink还有许多特性来调整基于时间的操作的确切行为,如process函数和窗口触发器,并提供了处理延迟数据的不同方法,这些方法将在“处理延迟数据”中讨论。

Process 函数

尽管时间信息和水印对于许多流处理应用程序非常重要,但是您可能已经注意到,我们无法通过目前为止看到的基本DataStream API转换来使用它们。例如,MapFunction不能访问时间戳或当前事件时间。

DataStream API提供了一系列低层转换,即process函数,这些函数可以访问记录的时间戳和水印,并注册将来某个特定时间触发的定时器。此外,process函数还支持将记录发送到多个输出流。process函数通常用于构建事件驱动的应用程序,并实现可能不适用于预定义窗口和转换的自定义逻辑。例如,Flink的SQL支持的大多数操作符都是使用process函数实现的。

目前,Flink提供八种不同的process函数:ProcessFunction、KeyedProcessFunction、CoProcessFunction、ProcessJoinFunction、BroadcastProcessFunction、KeyedBroadcastProcessFunction、ProcessWindowFunction和ProcessAllWindowFunction。正如名称所示,这些函数适用于不同的上下文中。但是,它们具有非常相似的特性。我们将通过详细讨论KeyedProcessFunction来继续讨论这些常见特性。

KeyedProcessFunction是一个非常通用的函数,可以应用于KeyedStream。对流的每个记录调用该函数,并返回零条、一条或多条记录。所有process函数都实现RichFunction接口,提供open()、close()和getRuntimeContext()方法。另外,KeyedProcessFunction[KEY, IN, OUT]还提供了以下两个方法:

  1. processElement(v: IN, ctx: Context, out:Collector[out])为流的每个记录调用。通常,通过将结果记录传递给收集器(out:Collector)的方式来输出结果记录。上下文对象使process函数变得特殊。它提供了对时间戳和当前记录的key以及对TimerService的访问。此外,上下文可以将记录发送到side output。

  2. onTimer(timestamp: Long, ctx: OnTimerContext, out: Collector[out])是一个回调函数,它在已注册的定时器触发时调用。timestamp参数给出触发定时器的时间戳,收集器(out:Collector)可以将记录输出。OnTimerContext提供与processElement()方法的上下文对象相同的服务,并返回触发触发器的时间域(处理时间或事件时间)。

TimerService和Timers

Context和OnTimerContext对象的TimerService提供了以下方法:

  • currentProcessingTime(): Long     返回当前处理时间。

  • currentWatermark(): Long     返回当前水印的时间戳。

  • registerProcessingTimeTimer(timestamp:Long):Unit    为当前key注册一个处理时间定时器。当所在执行服务器的处理时间达到所提供的时间戳时,定时器将触发。

  • registerEventTimeTimer(timestamp: Long):Unit    为当前key注册一个事件时间定时器。当将水印更新为与定时器的时间戳相等或更大的时间戳时,定时器将触发。

  • deleteProcessingTimeTimer(timestamp:Long): Unit    删除先前为当前key注册的处理时间定时器。如果不存在这样的定时器,则该方法无效。

  • deleteEventTimeTimer(timestamp:Long):Unit   删除先前为当前key注册的事件时间定时器。如果不存在这样的定时器,则该方法无效。

当定时器触发时,将调用onTimer()回调函数。processElement()和onTimer()方法是同步的,以防止对状态的并发访问和操作。

                                    非key类型流上的Timer
定时器(Timer)只能在key类型流上注册。定时器(Timer)的一个常见用例是在一段时间不活动之后清除keu状态,或者实现基于时间的自定义窗口逻辑。要在非key类型流上使用定时器,可以使用带有常量虚拟键的KeySelector来创建key类型流。注意,这将把所有数据移动到单个任务中,这样操作符将以并行度1有效地执行。

对于每个key和时间戳,可以只注册一个定时器(Timer),这意味着每个key可以有多个定时器(Timers),但每个时间戳只能有一个定时器。默认情况下,KeyedProcessFunction具有heap上的优先级队列中,所有定时器(Timers)的时间戳。但是,您可以配置RocksDB状态后端来存储定时器(Timer)。

定时器与函数的任何其他状态一起被存入检查点。如果应用程序需要从故障中恢复,则在应用程序重新启动时过期的所有处理时间定时器将在应用程序恢复时立即触发。对于保存在保存点(savepoint)中的处理时间定时器也是如此。定时器总是异步存入检查点,只有一个例外。如果您使用带有增量检查点的RocksDB状态后端,并将定时器存储在heap上(默认设置),则它们将同步进行存入检查点。在这种情况下,建议不要过度使用定时器,以避免存入检查点的过程耗时太长。

注意
为过去的时间戳注册的定时器不会自动删除,但也会被处理。处理时间定时器在注册方法返回后立即触发。事件时间定时器在处理下一个水印时触发。

下面的代码展示了如何将KeyedProcessFunction应用于KeyedStream。该函数监视传感器的温度,如果传感器的温度在处理时间内1秒出现了上升,则发出警告:

val warnings = readings// key by sensor id.keyBy(_.id)// apply ProcessFunction to monitor temperatures.process(new TempIncreaseAlertFunction)

TempIncreaseAlertFunction的实现如例6-5所示。

/** Emits a warning if the temperature of a sensor* monotonically increases for 1 second (in processing time).*/class TempIncreaseAlertFunction extends KeyedProcessFunction[String,SensorReading,String]{   // stores temperature of last sensor reading   lazy val lastTemp: ValueState[Double]=getRuntimeContext.getState(new ValueStateDescriptor[Double]("lastTemp",Types.of[Double]))   // stores timestamp of currently active timer   lazy val currentTimer: ValueState[Long] =   getRuntimeContext.getState(new ValueStateDescriptor[Long]("timer", Types.of[Long]))   override def processElement(r: SensorReading,ctx: KeyedProcessFunction[String,SensorReading,String]#Context,out: Collector[String]): Unit = {       // get previous temperature       val prevTemp = lastTemp.value()       // update last temperature       lastTemp.update(r.temperature)       val curTimerTimestamp = currentTimer.value();       if (prevTemp == 0.0 || r.temperature < prevTemp) {           // temperature decreased; delete current timer           ctx.timerService().deleteProcessingTimeTimer(curTimerTimestamp)           currentTimer.clear()      } else if (r.temperature > prevTemp && curTimerTimestamp == 0) {           // temperature increased and we have not set a timer yet           // set processing time timer for now + 1 second           val timerTs = ctx.timerService().currentProcessingTime()+ 1000           ctx.timerService().registerProcessingTimeTimer(timerTs)           // remember current timer           currentTimer.update(timerTs)      }  }   override def onTimer(       ts: Long,       ctx: KeyedProcessFunction[String, SensorReading,       String]#OnTimerContext,       out: Collector[String]): Unit = {       out.collect("Temperature of sensor '" + ctx.getCurrentKey +       "' monotonically increased for 1 second.")       currentTimer.clear()  }}

输出到Side Output(侧输出)

DataStream API的大多数操作符只有一个输出—它们产生一个具有特定数据类型的结果流。只有split操作符允许将一个流拆分为多个相同类型的流。侧输出是处理函数的一个特性,用于从可能具有不同类型的函数输出多个流。侧输出由OutputTag[X]对象标识,其中X是结果侧输出流的类型。处理函数可以通过上下文对象将一条记录发送到一个或多个侧输出发。

示例6-6展示了如何通过侧输出的DataStream的ProcessFunction发出数据。

val monitoredReadings: DataStream[SensorReading] = readings// monitor stream for readings with freezing temperatures.process(new FreezingMonitor)// retrieve and print the freezing alarms side outputmonitoredReadings.getSideOutput(new OutputTag[String]("freezing-alarms")).print()// print the main outputreadings.print()

示例6-7显示了FreezingMonitor函数,该函数监视传感器读数流,并向温度低于32°F的侧输出发出警告。

/** Emits freezing alarms to a side output for readings* with a temperature below 32F. */class FreezingMonitor extends ProcessFunction[SensorReading,SensorReading] { // define a side output tag lazy val freezingAlarmOutput:OutputTag[String]=new OutputTag[String]("freezing-alarms") override def processElement(r: SensorReading,                             ctx: ProcessFunction[SensorReading,SensorReading]#Context,    out: Collector[SensorReading]): Unit = {       // emit freezing alarm if temperature is below 32F       if (r.temperature < 32.0) {      ctx.output(freezingAlarmOutput, s"Freezing Alarm for ${r.id}")      }       // forward all readings to the regular output       out.collect(r)  }}

CoProcessFunction

对于两个输入流的低层操作,DataStream API还提供了CoProcessFunction。与CoFlatMapFunction类似,CoProcessFunction为每个输入processElement1()和processElement2()提供转换方法。与ProcessFunction类似,这两个方法都是使用上下文对象调用的,该上下文对象允许访问元素或定时器时间戳、TimerService和侧输出。CoProcessFunction还提供了一个onTimer()回调方法。示例6-8展示了如何应用CoProcessFunction来合并两个流。

// ingest sensor streamval sensorData: DataStream[SensorReading] = ...// filter switches enable forwarding of readingsval filterSwitches: DataStream[(String, Long)] = env  .fromCollection(Seq(  ("sensor_2", 10 * 1000L), // forward sensor_2 for 10   seconds  ("sensor_7", 60 * 1000L)) // forward sensor_7 for 1 minute  )val forwardedReadings = readings   // connect readings and switches  .connect(filterSwitches)   // key by sensor ids  .keyBy(_.id, _._1)   // apply filtering CoProcessFunction  .process(new ReadingFilter)



示例6-9中显示了一个ReadingFilter函数的实现,该函数根据过滤器开关流动态过滤传感器读数流。

class ReadingFilter extends CoProcessFunction[SensorReading,(String, Long),SensorReading] {   // switch to enable forwarding   lazy val forwardingEnabled: ValueState[Boolean] =   getRuntimeContext.getState(   new ValueStateDescriptor[Boolean]("filterSwitch",Types.of[Boolean]))   // hold timestamp of currently active disable timer   lazy val disableTimer: ValueState[Long] =   getRuntimeContext.getState(new ValueStateDescriptor[Long]("timer", Types.of[Long]))   override def processElement1(       reading: SensorReading,       ctx: CoProcessFunction[SensorReading, (String, Long),       SensorReading]#Context,       out: Collector[SensorReading]): Unit =   {       // check if we may forward the reading       if (forwardingEnabled.value()) {      out.collect(reading)      }  }   override def processElement2(       switch: (String, Long),       ctx: CoProcessFunction[SensorReading, (String, Long),SensorReading]#Context,       out: Collector[SensorReading]): Unit =   {       // enable reading forwarding       forwardingEnabled.update(true)       // set disable forward timer       val timerTimestamp =ctx.timerService().currentProcessingTime() + switch._2       val curTimerTimestamp = disableTimer.value()       if (timerTimestamp > curTimerTimestamp) {       // remove current timer and register new timer       ctx.timerService().deleteEventTimeTimer(curTimerTimestamp)       ctx.timerService().registerProcessingTimeTimer(timerTimestamp)       disableTimer.update(timerTimestamp)      }  }   override def onTimer(     ts:Long,     ctx:CoProcessFunction[SensorReading,(String, Long),SensorReading]#OnTimerContext,     out:Collector[SensorReading]): Unit = {       // remove all state; forward switch will be false by default       forwardingEnabled.clear()       disableTimer.clear()  }}

窗口操作

窗口操作是流处理应用程序中的常见操作。它们支持在无界流的有限间隔上进行诸如聚合类的转换。通常,这些间隔是使用基于时间的逻辑定义的。窗口操作符提供了一种方法来将事件分组到有限大小的buckets(桶)中,并对这些桶中的事件数据应用计算。例如,窗口操作符可以将流的事件分组到5分钟的窗口中,并计算每个窗口已经接收了多少事件数据。

DataStream API为最常见的窗口操作提供了内置方法,并提供了非常灵活的窗口机制来自定义窗口逻辑。在本节中,我们将向您展示如何定义窗口操作符,展示DataStream API的内置窗口类型,讨论可以应用于窗口的函数,最后解释如何定义自定义窗口逻辑。

定义窗口操作

窗口操作符可以应用于key类型流或非key类型流。key类型窗口上的窗口操作符是并行计算的,而非key类型窗口是在一个线程中处理的。

要创建窗口操作符,您需要指定两个窗口组件:

  1. 确定输入流的元素如何分组到窗口中的窗口分配程序。窗口分配程序生成一个WindowedStream(如果应用于非key类型数据流,则生成AllWindowedStream)。

  2. 应用于WindowedStream(或AllWindowedStream)上,并处理分配给窗口的元素的窗口函数。

下面的代码演示了如何指定一个窗口分配程序和一个窗口函数的key类型流或非key类型流:

stream.keyBy(...).window(...) // specify the window assigner.reduce/aggregate/process(...) // specify the window function
// define a nonkeyed window-all operatorstream.windowAll(...) // specify the window assigner.reduce/aggregate/process(...) // specify the window function

在本章的其余部分,我们只关注key类型窗口。非key类型窗口(在DataStream API中也称为all-windows)的行为完全相同,只是它们收集所有数据并且不并行计算。

注意
请注意,可以通过提供自定义触发器或收回器并声明处理延迟元素的策略来自定义窗口操作符。本节后面将详细讨论自定义窗口操作符。

内置的窗口分配程序

Flink为最常见的窗口场景提供了内置的窗口分配程序。我们在这里讨论的所有分配程序都是基于时间的,并已经在“数据流上的操作”中做了介绍。基于时间的窗口分配程序根据元素的事件时间时间戳或当前处理时间向窗口分配元素。时间窗口有一个开始时间戳和一个结束时间戳。

所有内置的窗口分配程序都提供一个默认触发器,一旦(处理或事件)时间过了窗口的末端,就会触发窗口计算。需要注意的是,当第一个元素被分配给一个窗口时,窗口就被创建了。Flink永远不会计算空窗口。

基于计数器的窗口
除了基于时间的窗口之外,Flink还支持基于计数器的窗口——将固定数量的元素按它们到达窗口操作符的顺序分组的窗口。由于它们依赖于摄入顺序,基于计数的窗口是不确定的。此外,如果在使用时没有自定义触发器(在某些情况下会丢弃不完整和陈旧的窗口),则会导致问题。

Flink的内置窗口分配程序创建类型为TimeWindow的窗口。此窗口类型实质上表示两个时间戳之间的时间间隔,其中start包含开始时间点,end不包含结束时间点。此类型窗口包括检索窗口边界、检查窗口是否相交以及合并重叠窗口的方法。

下面,我们将展示DataStream API的不同内置窗口分配程序,以及如何使用它们来定义窗口操作符。

TUMBLING 窗口

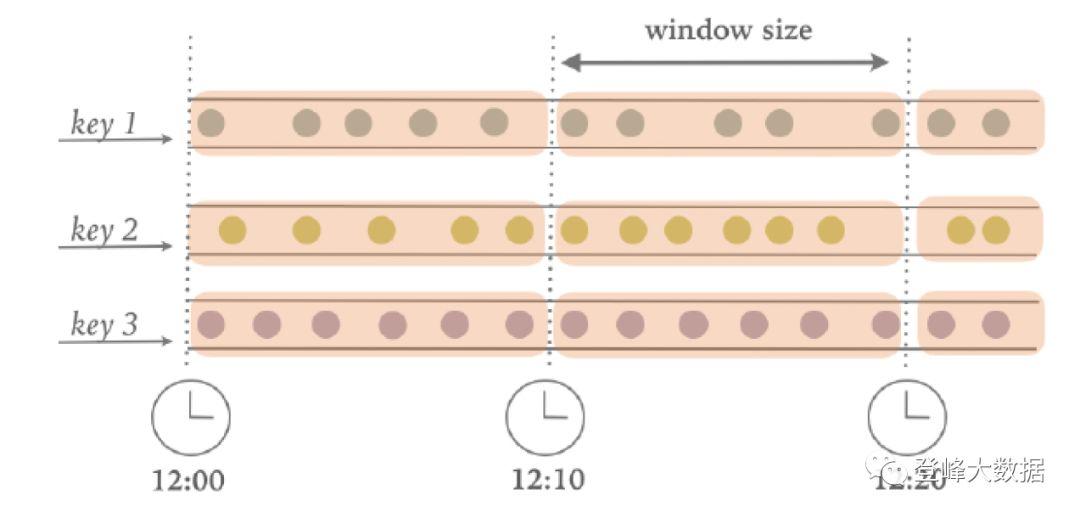

滚动窗口(TUMBLING 窗口)分配程序将元素放置到不重叠的、固定大小的窗口中,如图6-1所示。


Datastream API为Tumbling事件时间窗口和处理时间窗口分别提供了两个分配器—TumblingEventTimeWindowsTumblingProcessingTimeWindows。Tumbling窗口分配程序接收一个参数,窗口大小以时间为单位;这可以使用分配者的of(Time size)方法来指定。时间间隔可以设置为毫秒、秒、分钟、小时或天。

下面的代码展示了如何定义事件时间和处理时间tumbling窗口的传感器数据测量流:

val sensorData: DataStream[SensorReading] = ...val avgTemp = sensorData  .keyBy(_.id)   // group readings in 1s event-time windows  .window(TumblingEventTimeWindows.of(Time.seconds(1)))  .process(new TemperatureAverager)val avgTemp = sensorData  .keyBy(_.id)   // group readings in 1s processing-time windows  .window(TumblingProcessingTimeWindows.of(Time.seconds(1)))  .process(new TemperatureAverager)



在我们的第一个DataStream API示例,“数据流上的操作”章节中,窗口定义看起来有点不同。在那里,我们使用timeWindow(size)方法定义了一个事件时间tumbling窗口,这是window.(TumblingEventTimeWindows.of(size)) 或者 window.(TumblingProcessingTimeWindows.of(size))两个窗口定义的快捷方式,具体取决于配置的时间特性。下面的代码演示了如何使用这个快捷方式:

val avgTemp = sensorData.keyBy(_.id)// window.(TumblingEventTimeWindows.of(size))的快捷方式.timeWindow(Time.seconds(1)).process(new TemperatureAverager)

默认情况下,tumbling窗口与epoch时间对齐,1970-01-01-00:00:00.000。例如,大小为1小时的分配程序将在00:00:00、01:00:00、02:00:00等时间定义窗口。或者,您可以指定偏移量作为分配程序中的第二个参数。下面的代码显示了偏移量为15分钟的窗口,偏移量分别从00:15:00、01:15:00、02:15:00开始,依次类推:

val avgTemp = sensorData.keyBy(_.id)// group readings in 1 hour windows with 15 min offset.window(TumblingEventTimeWindows.of(Time.hours(1),Time.minutes(15))).process(new TemperatureAverager)



SLIDING WINDOWS(滑动窗口)

滑动窗口分配程序将元素分配给固定大小的窗口,这些窗口按指定的滑动间隔移动,如图6-2所示。


对于滑动窗口,必须指定窗口大小和滑动间隔,以定义新窗口的启动频率。当滑动间隔小于窗口大小时,窗口重叠,可以将元素分配给多个窗口。如果滑动间隔比窗口大小大,一些元素可能不会被分配到任何窗口,因此可能被丢弃。

下面的代码展示了如何将传感器读数分组到1小时大小的滑动窗口中,滑动间隔为15分钟。每个读数将被添加到四个窗口。DataStream API提供了事件时间和处理时间分配器,以及快捷方法,可以将时间间隔偏移量设置为窗口分配器的第三个参数:

// event-time sliding windows assignerval slidingAvgTemp = sensorData  .keyBy(_.id)   // create 1h event-time windows every 15 minutes  .window(SlidingEventTimeWindows.of(Time.hours(1),Time.minutes(15)))  .process(new TemperatureAverager)// processing-time sliding windows assignerval slidingAvgTemp = sensorData  .keyBy(_.id)   // create 1h processing-time windows every 15 minutes  .window(SlidingProcessingTimeWindows.of(Time.hours(1),Time.minutes(15)))  .process(new TemperatureAverager)// sliding windows assigner using a shortcut methodval slidingAvgTemp = sensorData  .keyBy(_.id)   // shortcut for window.(SlidingEventTimeWindow.of(size,slide))  .timeWindow(Time.hours(1), Time(minutes(15)))  .process(new TemperatureAverager)



SESSION WINDOWS(会话窗口)

会话窗口分配程序将元素放入大小不同的活动的非重叠窗口中。会话窗口的边界由不活动的间隔定义,在这些间隔中没有接收到任何记录。图6-3说明了如何将元素分配给会话窗口。


以下示例演示如何将传感器读数分组到会话窗口,其中每个会话都定义为15分钟的不活动时间:

// event-time session windows assignerval sessionWindows = sensorData  .keyBy(_.id)   // create event-time session windows with a 15 min gap  .window(EventTimeSessionWindows.withGap(Time.minutes(15)))  .process(...)// processing-time session windows assignerval sessionWindows = sensorData  .keyBy(_.id)   // create processing-time session windows with a 15 min gap  .window(ProcessingTimeSessionWindows.withGap(Time.minutes(15)))  .process(...)

由于会话窗口的开始和结束取决于接收到的元素,所以窗口分配程序不能立即将所有元素分配到正确的窗口。相反,SessionWindows assigner最初将每个传入元素映射到它自己的窗口中,以元素的时间戳作为开始时间,会话间隔作为窗口大小。随后,它用重叠的范围合并所有窗口。

在窗口上应用函数

窗口函数定义了对窗口中的数据元素执行的计算。有两种类型的函数可以用于窗口函数:

  1. 增量聚合函数(Incremental aggregation functions):在元素被添加到窗口并保持和更新单个值为窗口状态时直接应用增量聚合函数。这些函数通常非常节省空间,并最终产生聚合值作为结果。ReduceFunction和AggregateFunction都是增量聚合函数。

  2. 完整窗口函数(Full window functions):收集窗口的所有元素,并在对所有收集的元素求值时遍历元素列表。完整窗口函数通常需要更多的空间,但是允许比增量聚合函数更复杂的逻辑。ProcessWindowFunction是一个完整窗口函数。

在本节中,我们将讨论可以应用于窗口的不同类型的函数,以便对窗口的内容执行聚合或任意计算。我们还展示了如何在窗口操作符中联合应用增量聚合函数和完整窗口函数。

REDUCEFUNCTION

在讨论在key类型流上运行聚合时,在“KeyedStream转换”中引入了ReduceFunction。ReduceFunction接受相同类型的两个值,并将它们组合成相同类型的单个值。当应用于有窗口的流时,ReduceFunction增量地聚合分配给窗口的元素。窗口只存储聚合的当前结果—ReduceFunction的输入(和输出)类型的单个值。当接收到新元素时,使用新元素和从窗口状态读取的当前值调用ReduceFunction。窗口的状态由ReduceFunction的结果代替。

在窗口上应用ReduceFunction的优点是每个窗口的状态大小恒定且占用空间小,而且函数接口简单。然而,ReduceFunction的应用程序是有限的,而且通常局限于简单的聚合,因为输入和输出类型必须是相同的。

示例6-10显示了一个reduce lambda函数,该函数每15秒计算每个传感器的最小温度。

val minTempPerWindow: DataStream[(String, Double)] = sensorData  .map(r => (r.id, r.temperature))  .keyBy(_._1)  .timeWindow(Time.seconds(15))  .reduce((r1, r2) => (r1._1, r1._2.min(r2._2)))



AGGREGATEFUNCTION

与ReduceFunction类似,AggregateFunction也增量地应用于应用于窗口的元素。此外,具有AggregateFunction的窗口操作符的状态也由一个值组成。

虽然AggregateFunction的接口更加灵活,但是与ReduceFunction的接口相比,它的实现也更加复杂。下面的代码展示了AggregateFunction的接口:

public interface AggregateFunction<IN, ACC, OUT> extends  Function, Serializable {   // create a new accumulator to start a new aggregate.   ACC createAccumulator();   // add an input element to the accumulator and return the accumulator.   ACC add(IN value, ACC accumulator);   // compute the result from the accumulator and return it.   OUT getResult(ACC accumulator);   // merge two accumulators and return the result.   ACC merge(ACC a, ACC b);}



该接口定义输入类型IN、一个类型为ACC的累加器和结果类型OUT。与ReduceFunction相反,中间数据类型和输出类型不依赖于输入类型。

示例6-11展示了如何使用聚合函数来计算每个窗口的传感器读数的平均温度。累加器维护一个运行的和,和一个计数,getResult()方法计算平均值。

val avgTempPerWindow: DataStream[(String, Double)] = sensorData.map(r => (r.id, r.temperature)).keyBy(_._1).timeWindow(Time.seconds(15)).aggregate(new AvgTempFunction)// An AggregateFunction to compute the average tempeature per sensor.// The accumulator holds the sum of temperatures and an event count.class AvgTempFunction extends AggregateFunction[(String, Double), (String, Double, Int), (String, Double)] {   override def createAccumulator() = {  ("", 0.0, 0)  }   override def add(in: (String, Double), acc: (String, Double,Int)) = {  (in._1, in._2 + acc._2, 1 + acc._3)  }   override def getResult(acc: (String, Double, Int)) = {  (acc._1, acc._2 / acc._3)  }   override def merge(acc1: (String, Double, Int), acc2:(String, Double, Int)) = {  (acc1._1, acc1._2 + acc2._2, acc1._3 + acc2._3)  }}



PROCESSWINDOWFUNCTION

ReduceFunction和AggregateFunction增量地应用于分配给窗口的事件。然而,有时我们需要访问窗口的所有元素来执行更复杂的计算,例如计算窗口中值的中位数或最频繁出现的值。对于这样的应用程序,ReduceFunction和AggregateFunction都不合适。Flink的DataStream API提供了ProcessWindowFunction来对窗口的内容执行任意计算。

注意
Flink 1.7的DataStream API具有WindowFunction接口。WindowFunction已经被ProcessWindowFunction所取代,这里不再讨论它。

下面的代码显示了ProcessWindowFunction的接口:

public abstract class ProcessWindowFunction<IN, OUT, KEY, W extends Window>extends AbstractRichFunction {   // Evaluates the window void process(KEY key,Context ctx,Iterable<IN> vals,Collector<OUT> out)throws Exception;   // Deletes any custom per-window state when the window is purged   public void clear(Context ctx) throws Exception {}   // The context holding window metadata   public abstract class Context implements Serializable {       // Returns the metadata of the window       public abstract W window();       // Returns the current processing time       public abstract long currentProcessingTime();       // Returns the current event-time watermark       public abstract long currentWatermark();       // State accessor for per-window state       public abstract KeyedStateStore windowState();       // State accessor for per-key global state       public abstract KeyedStateStore globalState();       // Emits a record to the side output identified by the OutputTag.       public abstract <X> void output(OutputTag<X> outputTag, X value);  }}



process()方法中使用了窗口key,使用迭代器访问窗口的元素,使用收集器输出结果。此外,该方法具有与其他处理方法类似的上下文参数。ProcessWindowFunction的上下文对象允许访问窗口的元数据、当前处理时间和水印、用于管理每个窗口和每个key的全局状态的状态存储,以及用于输出记录的侧输出。

在介绍流程函数时,我们已经讨论了上下文对象的一些特性,比如对当前处理的访问以及事件时间和侧输出。然而,ProcessWindowFunction的上下文对象也提供了独特的特性。窗口的元数据通常包含可以用作窗口标识符的信息,例如时间窗口的开始和结束时间戳。

另一个特性是每个窗口和每个key的全局状态。全局状态是指不局限于任何窗口的key状态,而perwindow状态是指当前正在计算的窗口实例。每个窗口的状态对于维护应该在同一窗口上的process()方法的多个调用之间共享的信息是很有用的,这些调用可能由于配置允许的延迟或使用自定义触发器而发生。利用每个窗口状态的ProcessWindowFunction需要实现它的clear()方法来在清除窗口之前清除任何特定于窗口的状态。全局状态可用于在同一key上的多个窗口之间共享信息。

示例6-12将传感器读取流分组为5秒的tumbling窗口,并使用ProcessWindowFunction计算窗口内发生的最低和最高温度。它为每个窗口输出一条记录,包括窗口的开始和结束时间戳以及最小和最大温度。

// output the lowest and highest temperature reading every 5 secondsval minMaxTempPerWindow: DataStream[MinMaxTemp] = sensorData  .keyBy(_.id)  .timeWindow(Time.seconds(5))  .process(new HighAndLowTempProcessFunction)case class MinMaxTemp(id: String, min: Double, max:Double,endTs: Long)/*** A ProcessWindowFunction that computes the lowest and highest temperature* reading per window and emits them together with the end timestamp of the window.*/class HighAndLowTempProcessFunctionextends ProcessWindowFunction[SensorReading, MinMaxTemp,String, TimeWindow] {   override def process(       key: String,       ctx: Context,       vals: Iterable[SensorReading],       out: Collector[MinMaxTemp]): Unit = {           val temps = vals.map(_.temperature)           val windowEnd = ctx.window.getEnd           out.collect(MinMaxTemp(key, temps.min, temps.max,windowEnd))  }}



在内部,由ProcessWindowFunction计算的窗口将所有分配的事件存储在一个ListState中。通过收集所有事件并提供对窗口元数据和其他特性的访问,ProcessWindowFunction可以处理比ReduceFunction或AggregateFunction更多的用例。但是,收集所有事件的窗口的状态可能比元素增量聚合窗口的状态大得多。

INCREMENTAL AGGREGATION 和 PROCESSWINDOWFUNCTION

ProcessWindowFunction是一个非常强大的窗口函数,但是您需要谨慎地使用它,因为它通常比增量聚合函数保存更多的状态数据。通常,需要应用于窗口的逻辑可以表示为增量聚合,但它还需要访问窗口元数据或状态。

如果您有增量聚合逻辑,但还需要访问窗口元数据,则可以将执行增量聚合的ReduceFunction或AggregateFunction与提供对更多功能访问的ProcessWindowFunction组合起来。分配给窗口的元素将被立即聚合,当窗口的触发器触发时,聚合的结果将被传递给ProcessWindowFunction。process()方法的可迭代参数将只提供单个值,即增量聚合的结果。

在DataStream API中,这是通过将ProcessWindowFunction作为reduce()或aggregate()方法的第二个参数来实现的,如下面的代码所示:

input.keyBy(...).timeWindow(...).reduce(   incrAggregator: ReduceFunction[IN],   function: ProcessWindowFunction[IN, OUT, K, W])
input.keyBy(...).timeWindow(...).aggregate( incrAggregator: AggregateFunction[IN, ACC, V], windowFunction: ProcessWindowFunction[V, OUT, K, W])



例子6-13和6-14中的代码展示了如何解决相同的用例(代码例子6-12),联合ReduceFunction和ProcessWindowFunction,每5秒输出最小和最大温度传感器和每个窗口的结束时间戳。

case class MinMaxTemp(id: String, min: Double, max:Double,endTs: Long)val minMaxTempPerWindow2: DataStream[MinMaxTemp] = sensorData.map(r => (r.id, r.temperature, r.temperature)).keyBy(_._1).timeWindow(Time.seconds(5)).reduce(   // incrementally compute min and max temperature  (r1: (String, Double, Double), r2: (String, Double,Double))    => {(r1._1, r1._2.min(r2._2), r1._3.max(r2._3))},   // finalize result in ProcessWindowFunction   new AssignWindowEndProcessFunction())



如示例6-13所示,ReduceFunction和ProcessWindowFunction都是在reduce()方法调用中定义的。由于聚合是由ReduceFunction执行的,ProcessWindowFunction只需要将窗口结束时间戳附加到增量计算的结果中,如示例6-14所示。

class AssignWindowEndProcessFunction extends ProcessWindowFunction[(String, Double, Double), MinMaxTemp,String, TimeWindow] {   override def process(       key: String,       ctx: Context,       minMaxIt: Iterable[(String, Double, Double)],       out: Collector[MinMaxTemp]): Unit = {           val minMax = minMaxIt.head           val windowEnd = ctx.window.getEnd           out.collect(MinMaxTemp(key, minMax._2, minMax._3,windowEnd))  }}



自定义窗口操作

使用Flink的内置窗口分配程序定义的窗口操作符可以处理许多常见的用例。然而,当您开始编写更高级的流处理应用程序时,您可能会发现自己需要实现更复杂的窗口逻辑,比如在遇到晚到的元素时,输出早期结果并更新其结果的窗口,或者在接收到特定记录时启动和结束的窗口。

DataStream API公开了定义自定义窗口操作符的接口和方法,允许您实现自己的分配程序、触发器和回收器。与前面讨论的窗口函数一起,这些组件在窗口操作符中一起工作,对窗口中的元素进行分组和处理。

当元素到达窗口操作符时,它被传递给WindowAssigner。WindowAssigner确定元素需要路由到哪个窗口。如果一个窗口还不存在,它将被创建。

如果窗口操作符配置了增量聚合函数,例如ReduceFunction或AggregateFunction,那么新添加的元素将立即被聚合,结果将作为窗口的内容存储。如果窗口操作符没有增量聚合函数,则将新元素附加到包含所有分配元素的ListState。

每当一个元素被添加到一个窗口时,同时会被传递给窗口的触发器。触发器定义(触发)什么时候一个窗口被认为应该进行计算,以及什么时候一个窗口被清除且其内容被清除。触发器可以根据分配的元素或注册的定时器(类似于处理函数)来决定在特定时间点计算或清除其窗口的内容。

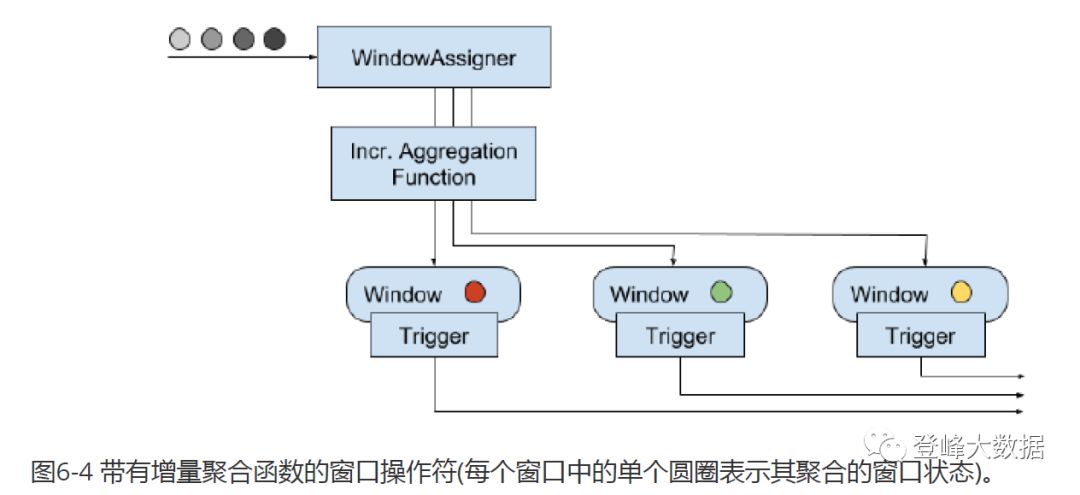

触发器触发时发生的情况取决于窗口操作符的配置函数。如果仅使用增量聚合函数配置操作符,则输出当前聚合结果。这种情况如图6-4所示。


如果操作符只有一个完整的窗口函数,则该函数将应用于窗口的所有元素,其结果将直接输出,如图6-5所示。

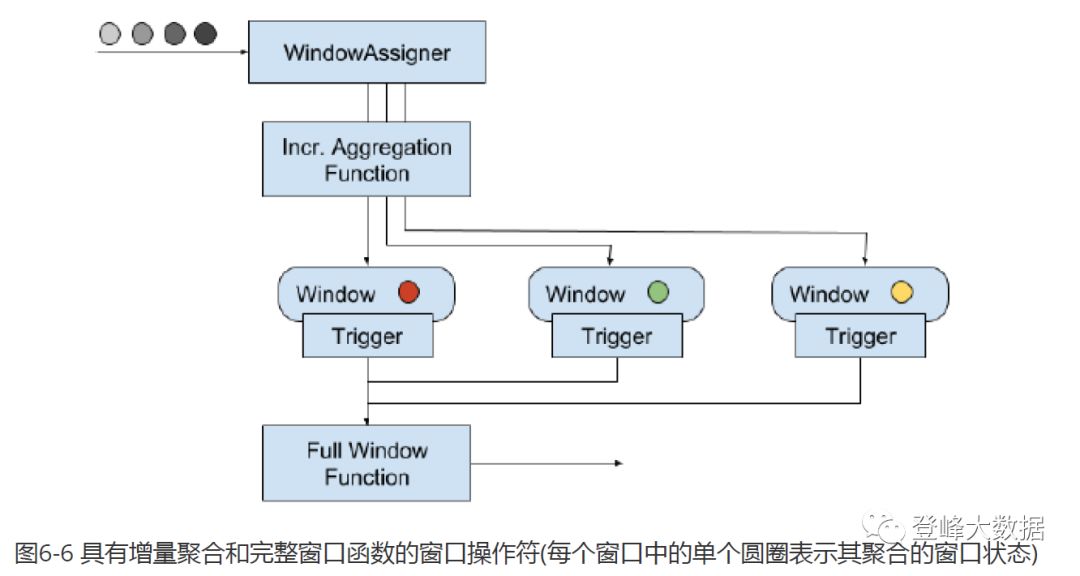

最后,如果操作符具有增量聚合函数和完整窗口函数,则将完整窗口函数应用于聚合值并输出结果。图6-6描述了这种情况。


回收器(evictor)是一个可选组件,可以在调用ProcessWindowFunction之前或之后注入。回收器可以从窗口的内容中删除收集到的元素。因为它必须遍历所有元素,所以只能在没有指定增量聚合函数的情况下使用它。

下面的代码展示了如何定义一个窗口操作符与自定义触发器和回收器:

stream.keyBy(...).window(...) // specify the window assigner[.trigger(...)] // optional: specify the trigger[.evictor(...)] // optional: specify the evictor.reduce/aggregate/process(...) // specify the window function



虽然回收器是可选的组件,但是每个窗口操作符都需要一个触发器来决定何时计算其窗口。为了提供简洁的窗口操作符API,每个WindowAssigner都有一个默认触发器,除非定义了显式触发器,否则将使用该触发器。

注意
请注意,显式指定的触发器将覆盖现有的触发器,而不是对其进行补充——窗口将仅根据上次定义的触发器进行计算。

在下面的部分中,我们将讨论windows的生命周期,并介绍定义自定义窗口分配程序、触发器和回收器的接口。

窗口的生命周期

窗口操作符在处理传入流数据时会创建窗口、删除窗口。如前所述,元素由WindowAssigner分配给窗口,触发器决定何时计算窗口,窗口函数执行实际的窗口计算。在本节中,我们将讨论窗口的生命周期—何时创建它、它包含哪些信息以及何时删除它。

当WindowAssigner将第一个元素分配给窗口时,将创建一个窗口。因此,一个窗口至少有一个元素。一个窗口由以下不同的状态组成:

窗口内容

如果窗口操作符具有ReduceFunction或AggregateFunction,则窗口内容包含分配给窗口的元素或增量聚合的结果。

窗口对象

WindowAssigner返回零个、一个或多个窗口对象。窗口操作符根据返回的对象对元素进行分组。因此,窗口对象保存用来区分窗口的信息。每个窗口对象都有一个结束timestamp,它定义了窗口及其状态可以删除的时间点。

触发器定时器

触发器可以注册定时器,以便在特定时间点调用—例如,计算窗口或清除其内容。这些定时器由窗口操作符维护。

触发器中自定义的状态

触发器可以定义和使用自定义每个窗口和每个key的状态。此状态完全由触发器控制,而不是由窗口操作符维护。

当窗口的结束时间(由窗口对象的结束时间戳定义)达到时,窗口操作符将删除窗口。是在处理时间发生这种情况,还是在事件时间发生这种情况取决于WindowAssigner.isEventTime()方法返回的值。

当窗口被删除时,窗口操作符自动清除窗口内容并丢弃窗口对象。不清除自定义触发器状态和注册的触发器定时器,因为此状态对窗口操作符不透明。因此,触发器必须在trigger .clear()方法中清除所有状态,以防止状态泄漏。

窗口分配程序

WindowAssigner决定将每个到达的元素分配给哪个窗口。元素可以添加到零、一个或多个窗口。下面展示的是windowAssigner接口:

public abstract class WindowAssigner<T, W extends Window> implements Serializable {   // Returns a collection of windows to which the element is assigned   public abstract Collection<W> assignWindows(T element,                                               long timestamp,                                               WindowAssignerContext context);   // Returns the default Trigger of the WindowAssigner   public abstract Trigger<T, W> getDefaultTrigger(StreamExecutionEnvironment env);   // Returns the TypeSerializer for the windows of this WindowAssigner public abstract TypeSerializer<W> getWindowSerializer(ExecutionConfig executionConfig);   // Indicates whether this assigner creates event-time windows   public abstract boolean isEventTime();   // A context that gives access to the current processing time   public abstract static class WindowAssignerContext {       // Returns the current processing time       public abstract long getCurrentProcessingTime();  }}



“WindowAssigner”的类型取决于输入元素的类型和元素被分配到的窗口的类型。它还需要提供一个默认触发器,如果没有指定显式触发器,则使用该触发器。例6-15中的代码为30秒滚动事件时间窗口创建了一个自定义的分配程序。

/** A custom window that groups events into 30-second tumblingwindows. */class ThirtySecondsWindows extends WindowAssigner[Object, TimeWindow] {   val windowSize: Long = 30 * 1000L   override def assignWindows(                   o: Object,                   ts: Long,                   ctx: WindowAssigner.WindowAssignerContext):java.util.List[TimeWindow] = {       // rounding down by 30 seconds       val startTime = ts - (ts % windowSize)       val endTime = startTime + windowSize       // emitting the corresponding time window       Collections.singletonList(new TimeWindow(startTime,endTime))  }   override def getDefaultTrigger(       env: environment.StreamExecutionEnvironment):Trigger[Object, TimeWindow] = {       EventTimeTrigger.create()  }   override def getWindowSerializer(       executionConfig: ExecutionConfig):TypeSerializer[TimeWindow] = {       new TimeWindow.Serializer  }   override def isEventTime = true}



全局窗口分配程序
GlobalWindows分配程序将所有元素映射到同一个全局窗口。它的默认触发器是NeverTrigger,顾名思义,永不触发。因此,GlobalWindows assigner需要一个自定义触发器和一个可能的回收器来有选择地从窗口状态删除元素。
GlobalWindows的结束时间戳是Long.MAX_VALUE。因此,GlobalWindows永远不会被彻底清除。当应用于key空间不断变化的KeyedStream时,GlobalWindows将为每个key维护一些状态。所以请谨慎使用。

除了WindowAssigner接口之外,还有扩展了WindowAssigner的MergingWindowAssigner接口。MergingWindowAssigner用于需要合并现有窗口的窗口操作符。我们前面讨论过的EventTimeSessionWindows assigner就是这种分配器的一个例子,它的工作方式是为每个到达的元素创建一个新窗口,然后合并重叠的窗口。

在合并窗口时,需要确保所有合并的窗口及其触发器的状态也已适当合并。触发器接口提供了一个回调方法,该方法在合并窗口时,以及合并与窗口关联的状态时调用。下一节将更详细地讨论窗口合并。

TRIGGERS(触发器)

触发器定义何时计算窗口并输出窗口的结果。触发器可以根据特定于时间或特定数据条件(如元素计数或某些接收到的元素值)中的处理情况决定是否触发。例如,当处理时间或水印超过窗口结束边界的时间戳时,将触发前面讨论的时间窗口的默认触发器。

触发器可以访问时间属性和定时器,并且可以使用状态。因此,它们与处理函数一样强大。例如,您可以实现触发逻辑,当窗口接收到一定数量的元素时触发,当一个具有特定值的元素被添加到窗口时触发,或者在检测添加元素的模式之后触发,比如“5秒内发生两起相同类型的事件”。自定义触发器还可以用于计算和输出事件时间窗口的早期结果,在水印到达窗口的结束时间戳之前。这是产生(不完整)低延迟结果的常见策略,尽管使用了保守的水印策略。

每次调用触发器时,它都会生成一个TriggerResult来确定应该对窗口执行什么操作。TriggerResult可以取以下值之一:

CONTINUE

不触发任何操作。

FIRE(触发)

如果窗口操作符具有ProcessWindowFunction,则调用该函数并输出结果。如果窗口只有一个增量聚合函数(ReduceFunction或AggregateFunction),则输出当前聚合结果。窗口的状态没有改变。

PURGE(清除)

窗口的内容被完全丢弃,包含所有元数据的窗口被删除。另外,调用ProcessWindowFunction.clear()方法来清除每个窗口的所有自定义状态。

FIRE_AND_PURGE

FIRE_AND_PURGE:首先计算窗口(FIRE),然后删除所有状态和元数据(PURGE)。

可能的TriggerResult值使您能够实现复杂的窗口逻辑。自定义触发器可以触发多次,计算新的或更新的结果,或在满足特定条件时清除窗口而不输出结果。下一个代码块显示了触发器API:

public abstract class Trigger<T, W extends Window> implements Serializable {   // Called for every element that gets added to a window   TriggerResult onElement(T element, long timestamp, W window, TriggerContext ctx);   // Called when a processing-time timer fires   public abstract TriggerResult onProcessingTime(long timestamp,W window,TriggerContext ctx);   // Called when an event-time timer fires   public abstract TriggerResult onEventTime(long timestamp, W window, TriggerContext ctx);   // Returns true if this trigger supports merging of trigger state   public boolean canMerge();   // Called when several windows have been merged into one window   // and the state of the triggers needs to be merged   public void onMerge(W window, OnMergeContext ctx);   // Clears any state that the trigger might hold for the given window   // This method is called when a window is purged   public abstract void clear(W window, TriggerContext ctx);}// A context object that is given to Trigger methods to allow them// to register timer callbacks and deal with statepublic interface TriggerContext {   // Returns the current processing time   long getCurrentProcessingTime();   // Returns the current watermark time   long getCurrentWatermark();   // Registers a processing-time timer   void registerProcessingTimeTimer(long time);   // Registers an event-time timer   void registerEventTimeTimer(long time);   // Deletes a processing-time timer   void deleteProcessingTimeTimer(long time);   // Deletes an event-time timer   void deleteEventTimeTimer(long time);   // Retrieves a state object that is scoped to the window and the key of the trigger   <S extends State> S getPartitionedState(StateDescriptor<S,?> stateDescriptor);}// Extension of TriggerContext that is given to the Trigger.onMerge() methodpublic interface OnMergeContext extends TriggerContext {   // Merges per-window state of the trigger   // The state to be merged must support merging   void mergePartitionedState(StateDescriptor<S, ?> stateDescriptor);}



如您所见,触发器API可以通过提供对时间和状态的访问来实现复杂的逻辑。触发器有两个方面需要特别注意:清理状态和合并触发器。

在触发器中使用每个窗口的状态时,需要确保在删除窗口时正确删除了该状态。否则,窗口操作符会随着时间积累越来越多的状态,您的应用程序可能会在某个时候失败。为了在删除窗口时清除所有状态,触发器的clear()方法需要删除每个窗口的所有自定义状态,并使用TriggerContext对象删除所有处理时间和事件时间计时器。无法在定时器回调方法中清理状态,因为在删除窗口后不会调用这些方法。

如果触发器与MergingWindowAssigner一起应用,则需要能够在合并两个窗口时处理这种情况。在这种情况下,还需要合并触发器的任何自定义状态。canMerge()声明触发器是否支持合并,而onMerge()方法需要实现执行合并的逻辑。如果触发器不支持合并,则不能将其与MergingWindowAssigner组合使用。

在合并触发器时,必须将所有自定义状态的描述符提供给OnMergeContext对象的mergePartitionedState()方法。

注意
请注意,可合并触发器只能使用可以自动合并的状态原语——ListState, ReduceState, 或AggregatingState.

示例6-16显示了一个在到达窗口结束时间之前提前触发的触发器。当第一个事件被分配给一个窗口时,触发器注册一个定时器,比当前水印早1秒。当定时器触发时,将注册一个新计时器。因此,触发器最多每秒触发一次。

/** A trigger that fires early. The trigger fires at most every second. */class OneSecondIntervalTriggerextends Trigger[SensorReading, TimeWindow] {override def onElement(r: SensorReading,                      timestamp: Long,                      window: TimeWindow,                      ctx: Trigger.TriggerContext): TriggerResult = {   // firstSeen will be false if not set yet   val firstSeen: ValueState[Boolean] =ctx.getPartitionedState(new ValueStateDescriptor[Boolean]("firstSeen",classOf[Boolean]))   // register initial timer only for first element   if (!firstSeen.value()) {       // compute time for next early firing by rounding watermark to second       val t = ctx.getCurrentWatermark + (1000 -(ctx.getCurrentWatermark % 1000))       ctx.registerEventTimeTimer(t)       // register timer for the window end       ctx.registerEventTimeTimer(window.getEnd)       firstSeen.update(true)  }   // Continue. Do not evaluate per element   TriggerResult.CONTINUE}override def onEventTime(   timestamp: Long,   window: TimeWindow,   ctx: Trigger.TriggerContext): TriggerResult = {   if (timestamp == window.getEnd) {       // final evaluation and purge window state       TriggerResult.FIRE_AND_PURGE  } else {       // register next early firing timer       val t = ctx.getCurrentWatermark + (1000 -(ctx.getCurrentWatermark % 1000))       if (t < window.getEnd) {           ctx.registerEventTimeTimer(t)      }       // fire trigger to evaluate window       TriggerResult.FIRE  }}override def onProcessingTime(   timestamp: Long,   window: TimeWindow,   ctx: Trigger.TriggerContext): TriggerResult = {   // Continue. We don't use processing time timers   TriggerResult.CONTINUE}override def clear(window: TimeWindow,ctx: Trigger.TriggerContext): Unit = {   // clear trigger state   val firstSeen: ValueState[Boolean] =ctx.getPartitionedState(new ValueStateDescriptor[Boolean]("firstSeen",classOf[Boolean]))   firstSeen.clear()  }}



请注意,触发器使用自定义状态,该状态使用clear()方法清除。因为我们使用的是一个简单的不可合并的ValueState,所以触发器是不可合并的。

EVICTORS

在Flink的窗口机制中,Evictor(驱逐器)是一个可选组件。它可以在窗口函数执行之前或之后从窗口中删除元素。

示例6-17显示了Evictor接口。

public interface Evictor<T, W extends Window> extends Serializable {   // Optionally evicts elements. Called before windowing function.   void evictBefore(       Iterable<TimestampedValue<T>> elements,       int size,       W window,       EvictorContext evictorContext);   // Optionally evicts elements. Called after windowing function.   void evictAfter(       Iterable<TimestampedValue<T>> elements,       int size,       W window,       EvictorContext evictorContext);}// A context object that is given to Evictor methods.interface EvictorContext {   // Returns the current processing time.   long getCurrentProcessingTime();   // Returns the current event time watermark.   long getCurrentWatermark();}



在将窗口函数应用于窗口内容之前和之后分别调用evictBefore()和evictAfter()方法。这两个方法都有一个Iterable参数(服务于添加到窗口的所有元素)、窗口中的元素数量(大小)参数、窗口对象和一个EvictorContext(提供对当前处理时间和水印的访问)参数。通过调用可从Iterable获得的Iterator对象上的remove()方法,可以从窗口中删除元素。

PREAGGREGATION和EVICTORS
Evictors遍历窗口中的元素列表。只有当窗口收集所有添加的事件而不应用ReduceFunction或AggregateFunction以增量聚合窗口内容时,才能应用它们。

Evictors通常应用在GlobalWindow上,用于对窗口进行部分清理——而不清除整个窗口状态。

Joining Streams on Time

使用流时,一个常见需求是connect或join两个流中的事件。Flink的DataStream API提供了两个内置的操作符来join具有时间条件的流:间隔连接窗口连接(interval join 和 window join)。在本节中,我们将介绍这两种操作符。

如果无法使用Flink的内置连接操作符来表达所需的连接语义,则可以使用CoProcessFunction、BroadcastProcessFunction或KeyedBroadcastProcessFunction实现自定义连接逻辑。

注意
注意,您应该使用有效的状态访问模式和有效的状态清理策略来设计这样的操作符。

Interval Join

interval join连接来自两个具有公共key的流的事件,这两个流之间的时间戳间隔不超过指定的时间间隔。

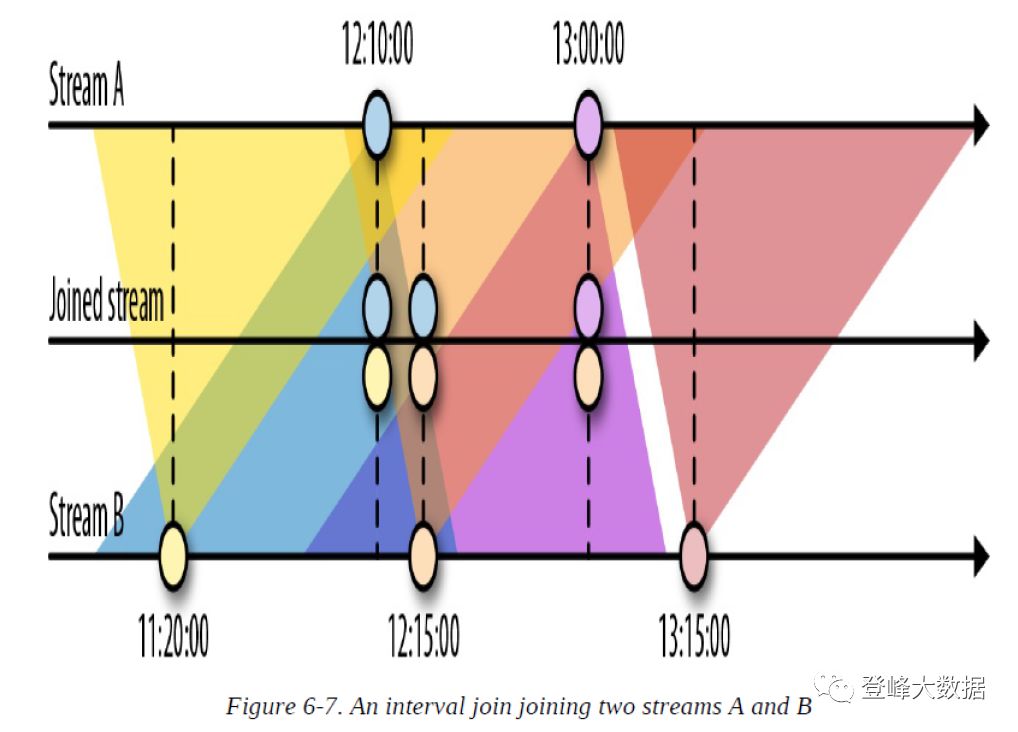

图6-7显示了两个流的interval join:A和B,如果B事件的时间戳早于B事件的时间戳不少于一个小时,并且晚于B事件的时间戳不超过15分钟,则将A事件和B事件进行Join。join interval是对称的,即来自B的一个事件与来自A的所有事件连接,这些事件都比B事件早不超过15分钟,最多晚一个小时。


interval join目前只支持事件时间并使用内部连接语义进行操作(没有匹配事件的事件将不会被转发)。interval join的定义如示例6-18所示。

input1
.keyBy(…)
.between(<lower-bound>, <upper-bound>) // bounds with respect to input1
.process(ProcessJoinFunction) // process pairs of matched events

join事件双方都被传递到ProcessJoinFunction中。下界和上界定义为负的和正的时间间隔,例如,between(Time.hour(-1), Time.minute(15)).。只要下界小于上界,就可以任意选择上界和下界;可以将所有A事件与所有B事件连接起来,只要B事件的时间戳比A事件多一到两个小时。

interval join需要缓冲来自一个或两个输入的记录。对于第一个输入,所有具有大于当前水印的时间戳(即上限)的记录都将被缓冲。对于第二个输入,所有时间戳大于当前水印+下界的记录将被缓冲。注意,两个界限都可能是负的。图6-7存储了流A所有加入时间戳大于当前watermark-15分钟的记录,和流B中所有时间戳大于当前watermark---1小时的记录。你应该意识到,interval join的存储需求可能会大大增加,如果两个输入流的事件时间不同步,因为水印是由“slower”流确定。

Window Join

顾名思义,window join基于Flink的窗口机制。两个输入流的元素都被分配到公共窗口,并在窗口完成时联接(或分组)。

input1.join(input2).where(...) // specify key attributes for input1.equalTo(...) // specify key attributes for input2.window(...) // specify the WindowAssigner[.trigger(...)] // optional: specify a Trigger[.evictor(...)] // optional: specify an Evictor.apply(...) // specify the JoinFunction


两个输入流都根据它们的key属性成为了key流类型,公共窗口分配程序将这两个流的事件映射到公共窗口,这意味着窗口将存储这两个输入的事件。当一个窗口的定时器触发时,对来自第一个和第二个输入的元素的每个组合调用JoinFunction(向量叉积Cross Product)。还可以指定自定义触发器和收回器。由于这两个流的事件被映射到相同的窗口,因此触发器和回收器的行为与常规窗口操作符完全相同。

除了连接两个流之外,还可以使用cogroup()而不是join()来进行操作符定义,从而将两个流联合到一个窗口上。总体逻辑是相同的,但不是为两个输入的每一对事件调用一个JoinFunction,而是使用来自两个输入的元素的迭代器在每个窗口调用一次CoGroupFunction。

注意
需要注意的是,连接窗口化的流可能会产生意想不到的语义。例如,假设您使用配置了1小时滚动窗口的连接操作符连接两个流。第一个输入的元素不会与第二个输入的元素连接,即使它们之间相差只有1秒,但是它们被分配到两个不同的窗口。

延迟数据处理

如前所述,可以使用水印来平衡结果的完整性和结果延迟。除非您选择一种非常保守的水印策略,以确保所有相关记录都以高延迟为代价,否则您的应用程序很可能必须处理延迟的数据元素。

延迟元素是这样一个元素:当它到达一个操作符时,为其提供的计算已经被执行。在事件时间窗口操作符的上下文中,如果事件到达操作符,并且窗口分配程序将其映射到已经计算过的窗口,则该事件将延迟,因为操作符的水印传递了窗口的结束时间戳。

DataStream API提供了处理延迟事件的不同选项:

  • 延迟事件可以简单地删除。

  • 延迟事件可以重定向到单独的流。

  • 计算结果可以根据延迟事件进行更新,并且必须输出更新。

在下面,我们将详细讨论这些选项,并展示如何将它们应用于处理函数和窗口操作符。

删除延迟事件

处理延迟事件的最简单方法是简单地丢弃它们。删除延迟事件是事件时间窗口操作符的默认行为。因此,迟到的元素不会创建新窗口。

通过比较事件的时间戳和当前水印,处理函数可以很容易地过滤掉延迟事件。

重定向延迟事件

延迟事件还可以使用侧输出特性重定向到另一个DataStream。从那里,可以使用常规的接收函数处理或发出延迟事件。根据业务需求,后期数据稍后可以通过定期的回填过程集成到流应用程序的结果中。示例6-20展示了如何为延迟事件指定带有侧输出的窗口操作符。

val readings: DataStream[SensorReading] = ???val countPer10Secs: DataStream[(String, Long, Int)] = readings.keyBy(_.id).timeWindow(Time.seconds(10))// emit late readings to a side output.sideOutputLateData(new OutputTag[SensorReading]("latereadings"))// count readings per window.process(new CountFunction())// retrieve the late events from the side output as a streamval lateStream: DataStream[SensorReading] = countPer10Secs.getSideOutput(new OutputTag[SensorReading]("late-readings"))

处理函数可以通过比较事件时间戳和当前水印并使用常规的侧输出API输出它们来识别延迟事件。示例6-21显示了一个ProcessFunction,它过滤来自其输入的延迟传感器读数,并将它们重定向到侧输出流。

val readings: DataStream[SensorReading] = ???val filteredReadings: DataStream[SensorReading] = readings.process(new LateReadingsFilter)// retrieve late readingsval lateReadings: DataStream[SensorReading] = filteredReadings.getSideOutput(new OutputTag[SensorReading]("late-readings"))/** A ProcessFunction that filters out late sensor readings and* re-directs them to a side output */class LateReadingsFilter extends ProcessFunction[SensorReading, SensorReading] {   val lateReadingsOut = new OutputTag[SensorReading]("latereadings")   override def processElement(       r: SensorReading,       ctx: ProcessFunction[SensorReading,       SensorReading]#Context,       out: Collector[SensorReading]): Unit = {       // compare record timestamp with current watermark       if (r.timestamp < ctx.timerService().currentWatermark()) {           // this is a late reading => redirect it to the side output           ctx.output(lateReadingsOut, r)      } else {           out.collect(r)      }  }}



通过延迟事件来更新结果

延迟事件在它们应该完成的计算之后到达操作符。因此,操作符输出的结果是不完整或不准确的。另一种策略是重新计算不完整的结果并输出更新,而不是删除或重定向延迟事件。但是,为了能够重新计算和更新结果,需要考虑一些问题。

支持重新计算和更新已输出结果的操作符需要在发出第一个结果后保留计算所需的所有状态。但是,由于操作符通常不可能永远保留所有状态,所以需要在某个时候清除状态。一旦清除了某个结果的状态,就不能再更新该结果,只能删除或重定向延迟事件。

除了保持状态外,下游操作符或跟随操作符的外部系统(更新之前发出的结果)还需要能够处理这些更新。例如,将结果和key值窗口操作符的更新写入key值存储的接收器操作符可以通过使用upsert写操作用最新更新覆盖不准确的结果来实现这一点。对于某些用例,可能还需要区分第一个结果和由于延迟事件而导致的更新。

窗口操作符API提供了一个方法来显式声明您期望的延迟元素。在使用事件时间窗口时,可以指定一个称为允许延迟的附加时间段。允许延迟的窗口操作符不会在水印通过窗口的结束时间戳后删除窗口及其状态。相反,操作符将继续维护允许的延迟期的完整窗口。当一个late元素在允许的延迟周期内到达时,它就像一个正常到达的元素一样被处理并传递给触发器。当水印通过窗口的结束时间戳和延迟间隔时,窗口最终被删除,随后的所有延迟元素被丢弃。

允许的延迟可以使用allowedLateness()方法指定,如示例6-22所示。

val readings: DataStream[SensorReading] = ???val countPer10Secs: DataStream[(String, Long, Int, String)] =readings.keyBy(_.id).timeWindow(Time.seconds(10))// process late readings for 5 additional seconds.allowedLateness(Time.seconds(5))// count readings and update results if late readings arrive.process(new UpdatingWindowCountFunction)/** A counting WindowProcessFunction that distinguishes between* first results and updates. */class UpdatingWindowCountFunction extends ProcessWindowFunction[SensorReading, (String, Long, Int, String), String,TimeWindow] {override def process(id: String,ctx: Context,elements: Iterable[SensorReading],out: Collector[(String, Long, Int, String)]): Unit = {       // count the number of readings       val cnt = elements.count(_ => true)       // state to check if this is the first evaluation of the window or not       val isUpdate = ctx.windowState.getState(       new ValueStateDescriptor[Boolean]("isUpdate",Types.of[Boolean]))       if (!isUpdate.value()) {           // first evaluation, emit first result           out.collect((id, ctx.window.getEnd, cnt, "first"))           isUpdate.update(true)      } else {           // not the first evaluation, emit an update           out.collect((id, ctx.window.getEnd, cnt, "update"))      }  }}



还可以实现处理函数来支持延迟数据。由于状态管理始终是自定义的,并且是在处理函数中手动完成的,所以Flink不提供支持延迟数据的内置API。相反,您可以使用记录时间戳、水印和计时器的构建块来实现必要的逻辑。

结束语

在本章中,学习了如何实现按时运行的流应用程序。我们解释了如何配置流应用程序的时间特征,以及如何分配时间戳和水印。您了解了基于时间的操作符,包括Flink的处理函数、内置窗口和自定义窗口。我们还讨论了水印的语义、如何权衡结果的完整性和结果的延迟以及处理延迟事件的策略。

posted @ 2021-08-19 17:02  bluesky1  阅读(168)  评论(0编辑  收藏  举报
