HCIA-Security实验 防火墙NAT技术

一，实验拓扑





1.1 规划说明

  在交换机SW1上配置VLAN将不同的端口划入VLAN隔离广播域。Untrust安全区域模拟公网，DMZ_Server模拟企业内网服务器，Trust区域中MGMT_PC管理防火墙，PC1模拟内网员工。

1.2 整体需求

二，路由交换配置

2.1 交换网络部分

复制代码
[SW1]vlan 7
[SW1-vlan7]vlan 8
[SW1-vlan8]vlan 9
[SW1-vlan9]vlan 10

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default  vlan  7
[SW1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type access
[SW1-GigabitEthernet0/0/5]port default vlan 7

[SW1-GigabitEthernet0/0/5]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 8
[SW1-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/6
[SW1-GigabitEthernet0/0/6]port link-type access
[SW1-GigabitEthernet0/0/6]port default vlan 8


[SW1-GigabitEthernet0/0/6]interface GigabitEthernet 0/0/7
[SW1-GigabitEthernet0/0/7]port link-type access
[SW1-GigabitEthernet0/0/7]port default vlan 9
[SW1-GigabitEthernet0/0/7]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/3]port default vlan 9

[SW1-GigabitEthernet0/0/3]interface GigabitEthernet 0/0/4
[SW1-GigabitEthernet0/0/4]port link-type access
[SW1-GigabitEthernet0/0/4]port default vlan 10
[SW1-GigabitEthernet0/0/4]interface GigabitEthernet 0/0/8
[SW1-GigabitEthernet0/0/8]port link-type access
[SW1-GigabitEthernet0/0/8]port default vlan 10
复制代码

2.2 三层网络部分

2.2.1配置IP地址

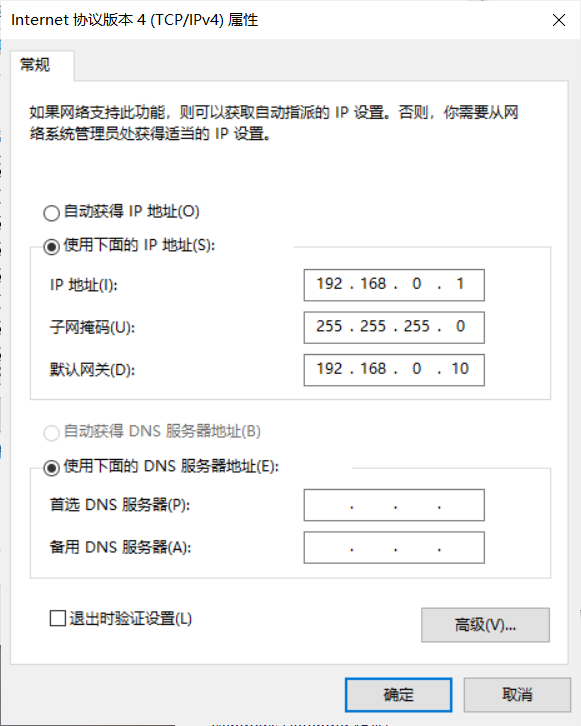

  ①MGMT_PC是用虚拟网卡模拟的，使用物理机浏览器直接管理FW1

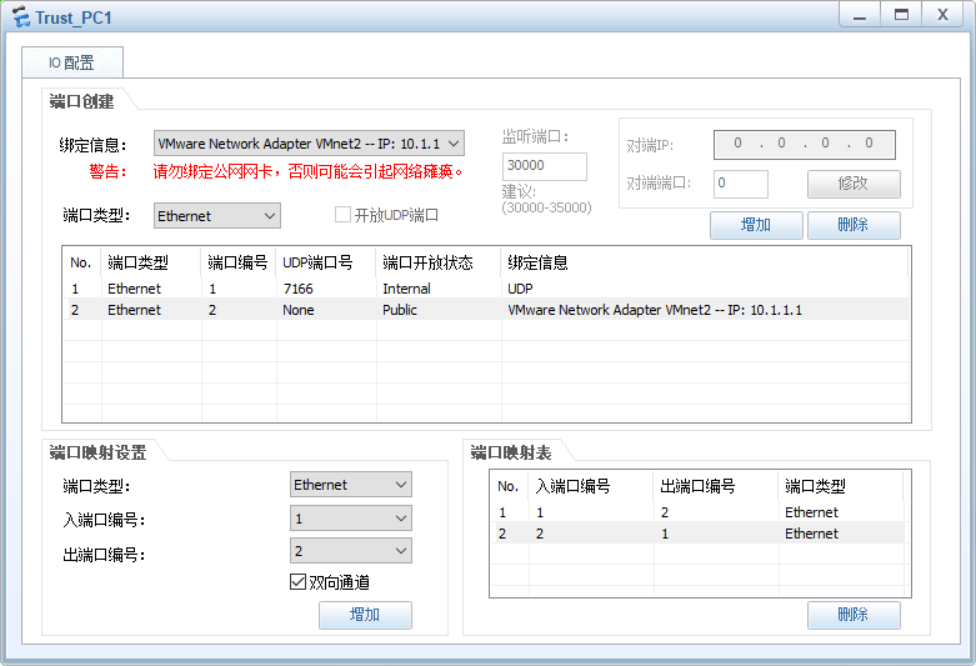

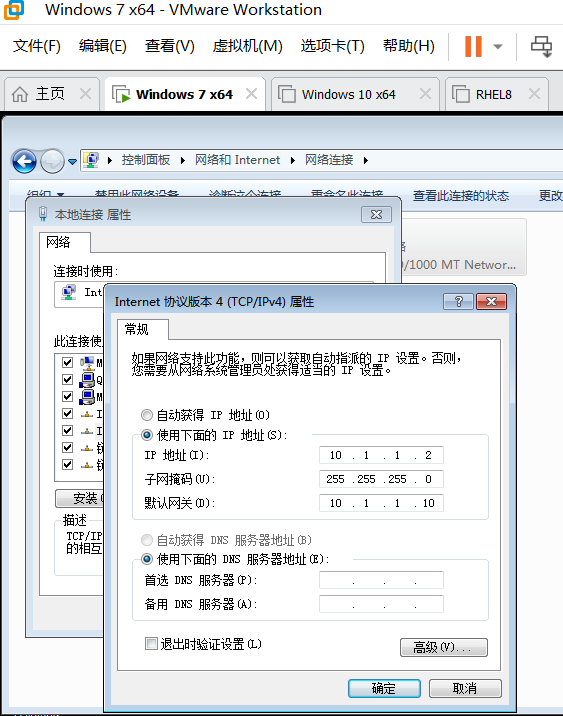

 ②PC1使用虚拟网卡，虚拟机来模拟

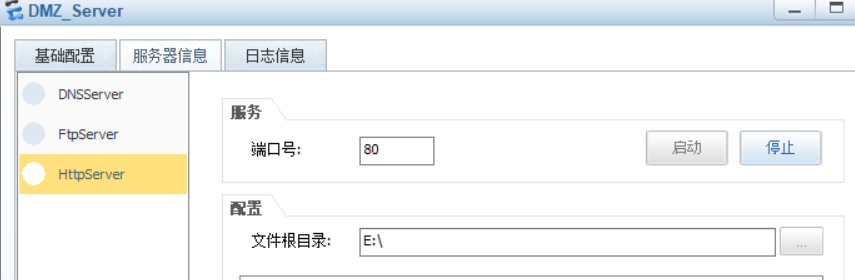

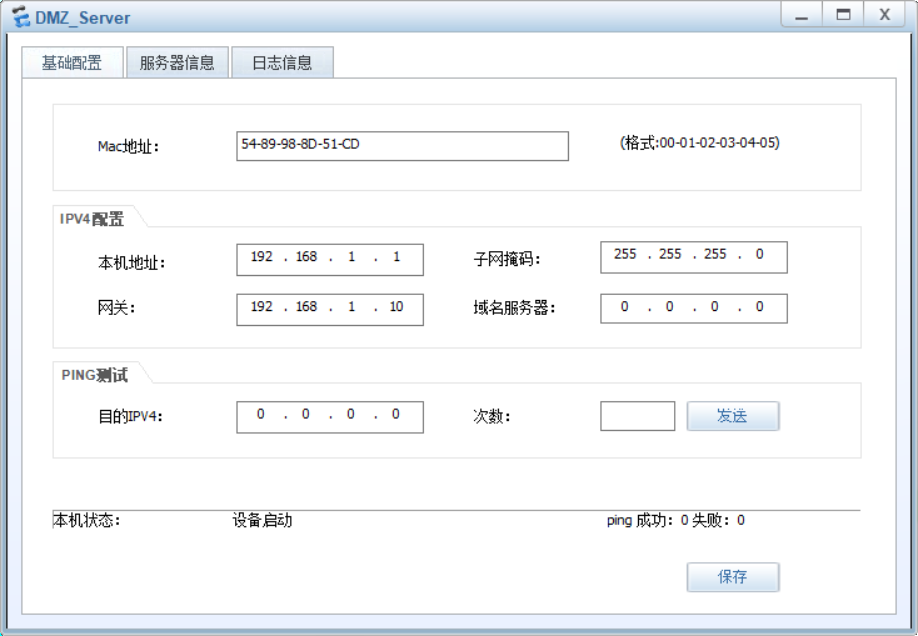

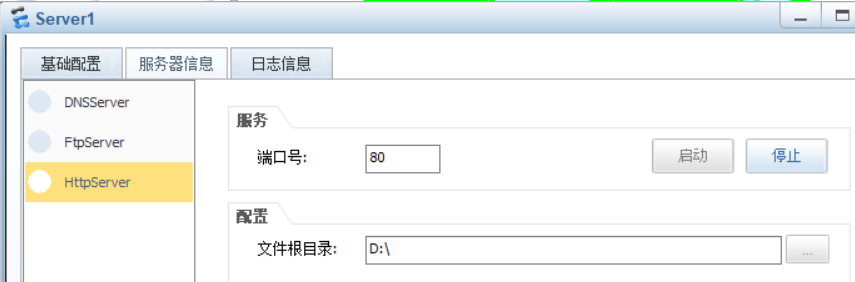

 ③DMZ_Server是一个内网http服务器

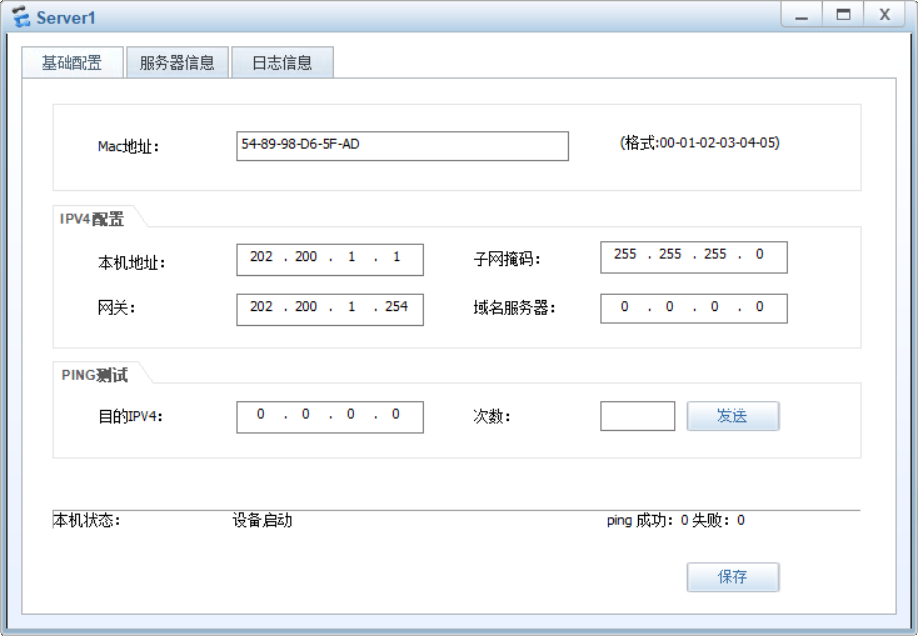

④公网服务器





 ⑤ISP

[ISP]interface GigabitEthernet0/0/0
[ISP-GigabitEthernet0/0/0]ip address  202.100.1.254 24
[ISP-GigabitEthernet0/0/0]interface GigabitEthernet0/0/1
[ISP-GigabitEthernet0/0/1]ip address 202.200.1.254 24

⑥FW1

[FW1]interface  GigabitEthernet 0/0/0
[FW1-GigabitEthernet0/0/0]ip address 192.168.0.10 24
[FW1-GigabitEthernet0/0/0]interface  GigabitEthernet 1/0/0
[FW1-GigabitEthernet1/0/0]ip address 10.1.1.10 24
[FW1-GigabitEthernet1/0/0]interface  GigabitEthernet 1/0/1
[FW1-GigabitEthernet1/0/1]ip address 202.100.1.10 24
[FW1-GigabitEthernet1/0/1]interface  GigabitEthernet 1/0/2
[FW1-GigabitEthernet1/0/2]ip address 192.168.1.10 24

2.2.2 静态路由

[FW1]ip route-static  0.0.0.0 0 202.100.1.254

2.3 防火墙基本配置

2.3.1划分安全区域

[FW1]firewall zone trust
[FW1-zone-trust]add interface  GigabitEthernet  1/0/0
[FW1-zone-trust]firewall zone untrust
[FW1-zone-untrust]add interface  GigabitEthernet  1/0/1
[FW1-zone-untrust]firewall zone dmz
[FW1-zone-dmz]add interface  GigabitEthernet  1/0/2



 三，源NAT

3.1 trust区域的PC1访问untrust源地址10.1.1.2转换为192.168.10.10-192.168.10.20

3.1.1配置

①创建源地址转换地址池

[FW1]nat address-group inside_pc
[FW1-address-group-inside_pc]mode no-pat  local
[FW1-address-group-inside_pc]section  0 192.168.10.10 192.168.10.20
[FW1-policy-nat-rule-inside_dmz]source-address 10.1.1.0 24

②创建NAT策略

[FW1]nat-policy
[FW1-policy-nat]rule name inside_dmz
[FW1-policy-nat-rule-inside_dmz]source-zone trust
[FW1-policy-nat-rule-inside_dmz]destination-zone dmz
[FW1-policy-nat-rule-inside_dmz]action source-nat  address-group  inside_pc

③配置安全策略放行trust区域访问dmz区域的流量

[FW1]security-policy
[FW1-policy-security]rule name trust_dmz
[FW1-policy-security-rule-trust_dmz]source-zone trust
[FW1-policy-security-rule-trust_dmz]destination-zone dmz
[FW1-policy-security-rule-trust_dmz]source-address 10.1.1.0 24
[FW1-policy-security-rule-trust_dmz]action permit

3.1.2 效果查看

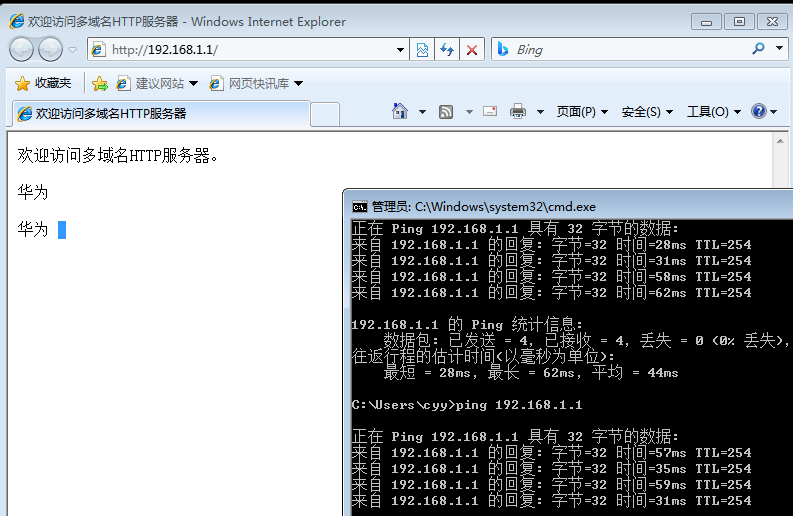

①查看PC1访问DMZ_Server

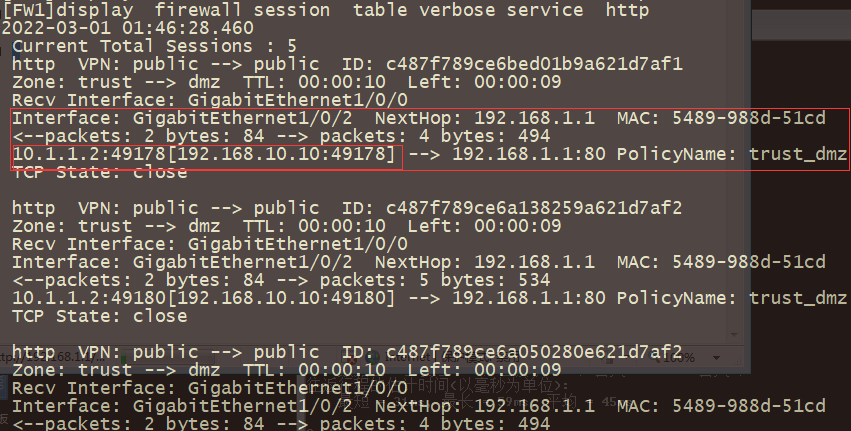

②查看会话表

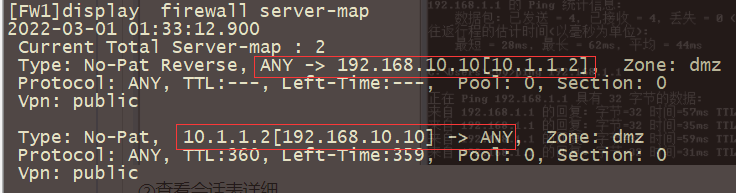

③查看server-map表，10.1.1.2访问dmz区域的流量源地址转换为192.168.10.10

3.2 trust区域的PC1主机访问untrust区域的主机源地址10.1.1.2转换为101.100.1.1~101.100.1.10，允许端口转换

3.2.1防火墙配置

①创建源转换IP地址池

[FW1]nat address-group  inside_pc_2
[FW1-address-group-inside_pc_2]mode pat
[FW1-address-group-inside_pc_2]section 0 101.100.1.1 101.100.1.10

②创建NAT策略

[FW1]nat-policy
[FW1-policy-nat]rule name trust_untrust
[FW1-policy-nat-rule-trust_untrust]source-zone trust
[FW1-policy-nat-rule-trust_untrust]destination-zone  untrust
[FW1-policy-nat-rule-trust_untrust]source-address 10.1.1.0 24
[FW1-policy-nat-rule-trust_untrust]action source-nat  address-group  inside_pc_2

③创建安全策略放行trust到untrust区域的流量

[FW1]security-policy
[FW1-policy-security]rule name trust_untrust
[FW1-policy-security-rule-trust_untrust]source-zone  trust
[FW1-policy-security-rule-trust_untrust]destination-zone untrust
[FW1-policy-security-rule-trust_untrust]source-address 10.1.1.0 24
[FW1-policy-security-rule-trust_untrust]action permit

④为ISP路由器配置路由，到达该地址池的路由是指向防火墙的

[ISP]ip route-static  101.100.1.0 24 202.100.1.10

3.2.2 效果查看

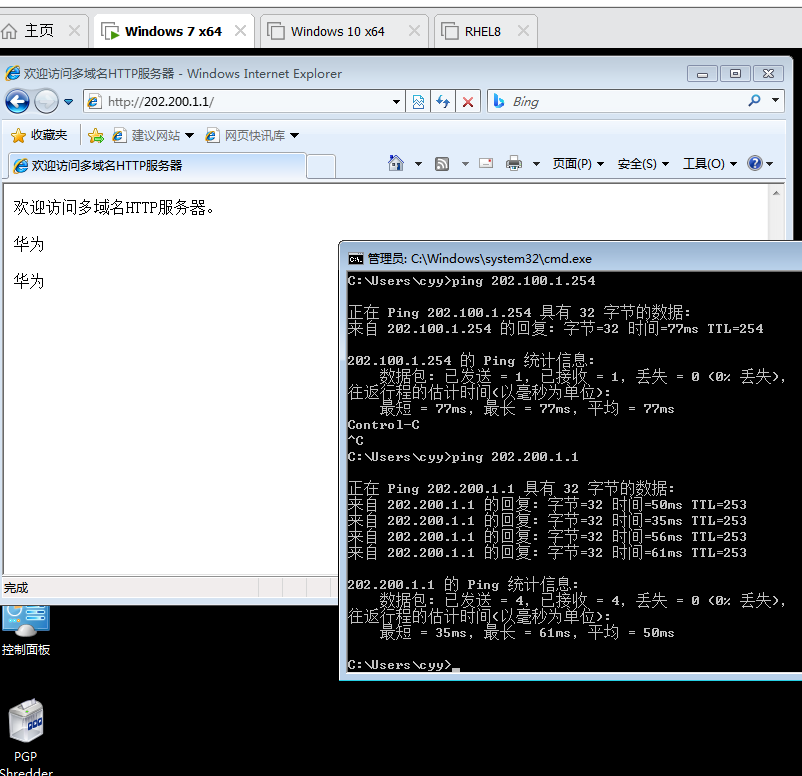

①trust区域的PC1可以访问互联网服务器

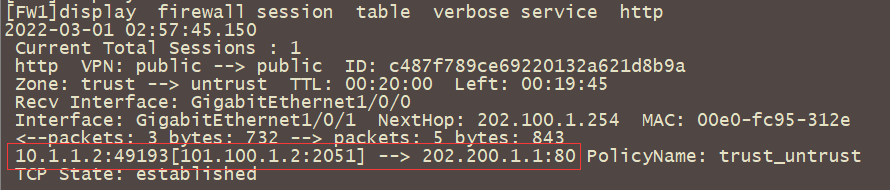

 ②查看会话表





 ③端口转换并没有产生会话表，可能是端口太多，如果流量很多表项会非常多

3.2.3 关于环路问题和黑洞路由

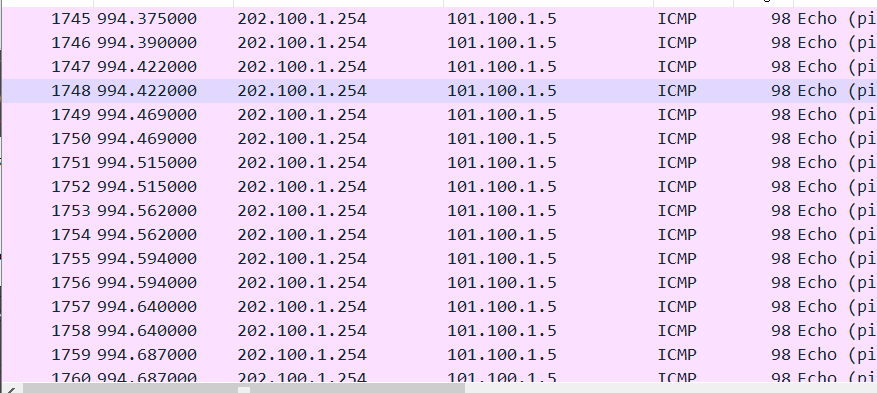

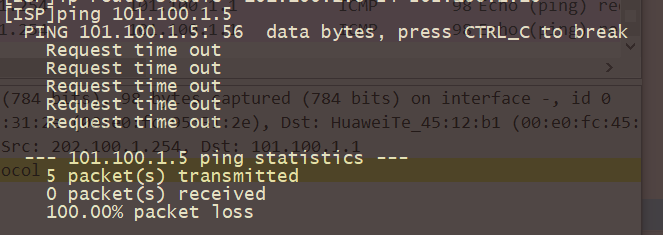

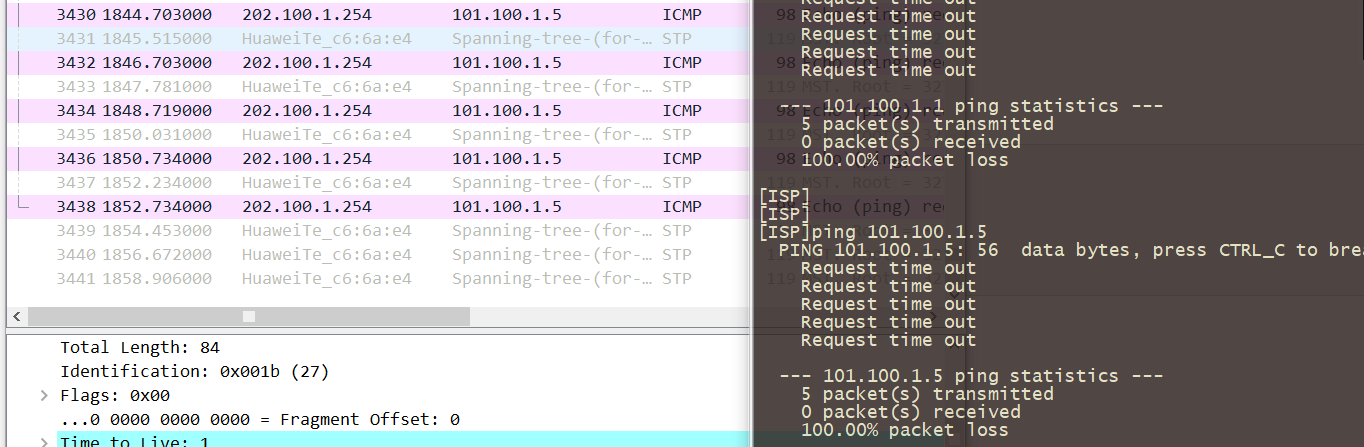

①在SW1的0/0/7口抓取数据包，然后使用ISPping源转换地址池中的地址

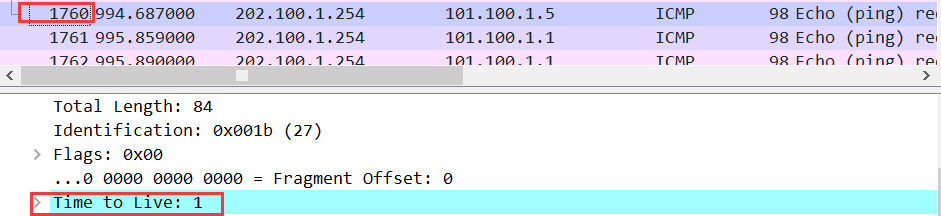

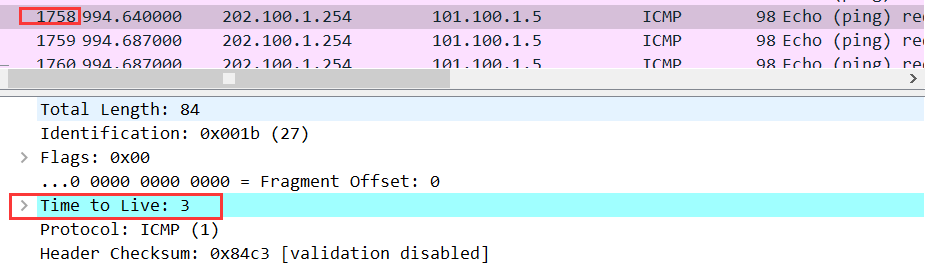

 ②产生环路

















 ISP认为101.100.1.1~101.100.1.10在防火墙202.100.1.10可达，就把数据包发送给防火墙，而防火墙上并没有这条路由，于是就根据默认路由发送给ISP。形成环路，

可以在防火墙配置黑洞路由，目的地地址是源转换地址池中的地址的都丢弃。

③黑洞路由的配置

　　1.进入源地址池视图

[FW1-address-group-inside_pc_2]nat address-group  inside_pc_2
[FW1-address-group-inside_pc_2]route enable

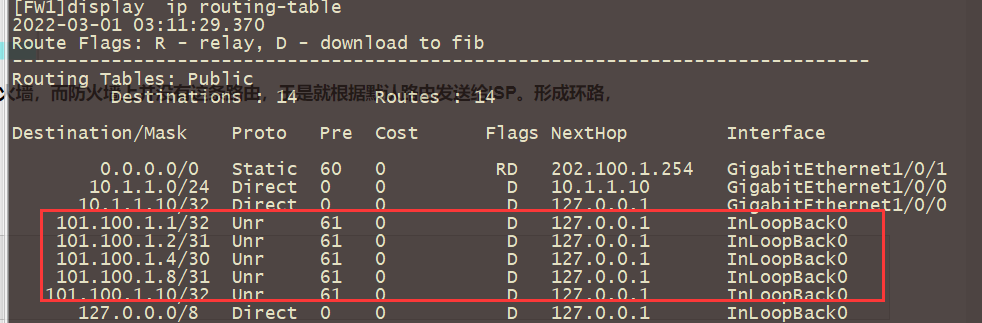

　　2.产生黑洞路由，而且已经自动给这些地址归纳好，





 　　3.直接配置静态路由指向null0

[FW1]ip route-static 101.100.1.1 32 null0
[FW1]ip route-static 101.100.1.2 31 null0
[FW1]ip route-static 101.100.1.4 30 null0
[FW1]ip route-static 101.100.1.8 31 null0
[FW1]ip route-static 101.100.1.10 32 null0

　　4.效果都是不再产生环路

　　





 　　5.在上面是转换源地址池中的地址与防火墙到达untrust区域的出接口地址不是同一网段，当地址池地址与防火墙出接口是同一网段时，虽然不会产生环路，但会产生多余的ARP请求，同样建议配置黑洞路由

　　　　①修改源转换地址池

复制代码
[FW1]nat address-group  inside_pc_2
[FW1-address-group-inside_pc_2]display this
2022-03-01 03:18:42.220
#
nat address-group inside_pc_2 1
 mode pat
 section 0 101.100.1.1 101.100.1.10
#
return
[FW1-address-group-inside_pc_2]undo section 0
[FW1-address-group-inside_pc_2]section 0 202.100.1.100 202.100.1.110
复制代码

　　　　②查看会话表，

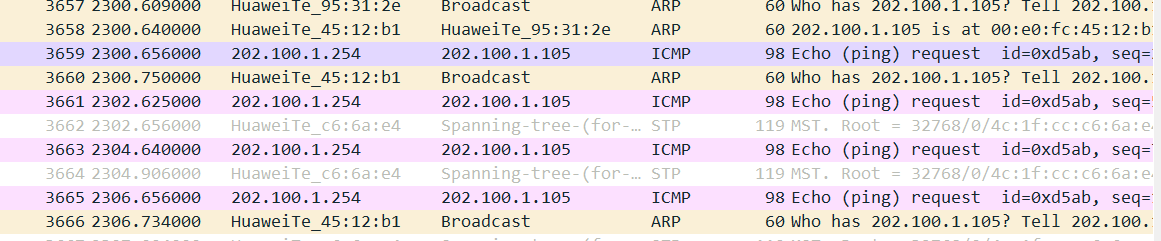

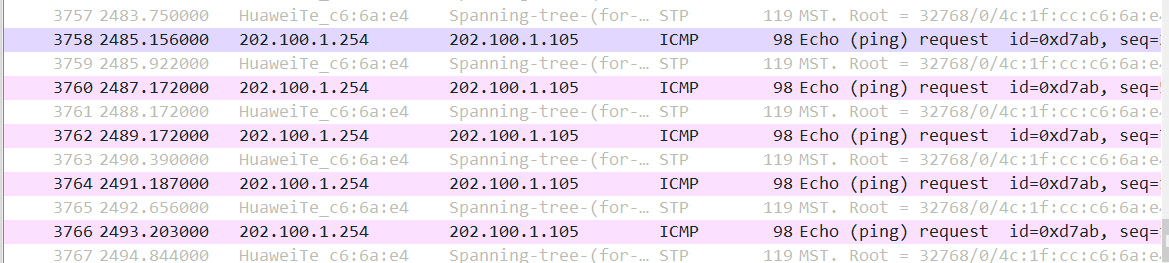

　　　　②ISP ping 地址池地址，抓取数据包





 　　　　③配置黑洞路由

[FW1]nat address-group  inside_pc_2
[FW1-address-group-inside_pc_2]route enable

　　　　④多余的ARP报文消失





 3.3 修改trust区域访问untrust区域原本的NAPT访问为EASY-IP访问





 ①修改NAT策略源nat选择源地址池改为esay-ip即可

复制代码
[FW1]nat-policy
[FW1-policy-nat] rule name trust_untrust
[FW1-policy-nat-rule-trust_untrust]display this
2022-03-01 04:45:48.830
#
 rule name trust_untrust
  source-zone trust
  destination-zone untrust
  source-address 10.1.1.0 mask 255.255.255.0
  action source-nat address-group inside_pc_2
#
return
[FW1-policy-nat-rule-trust_untrust]undo   action source-nat
[FW1-policy-nat-rule-trust_untrust]action  source-nat  easy-ip
复制代码

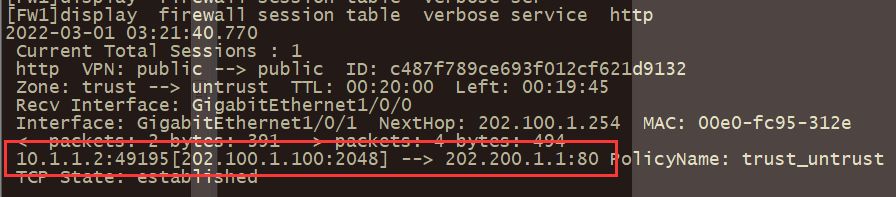

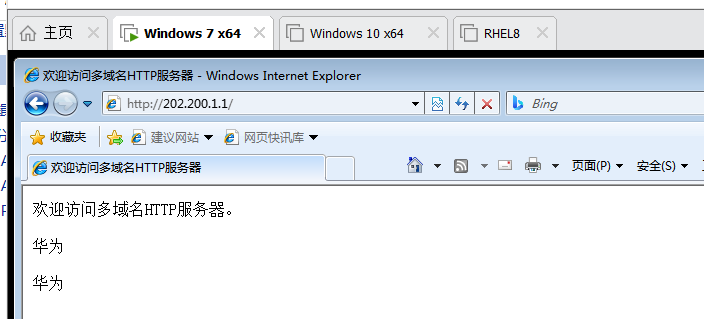

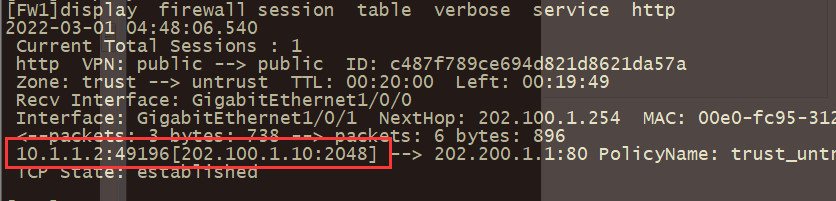

②查看效果，PC1可以访问互联网服务器。地址被转换为出接口地址，端口转换的规则。











 四，目的NAT及服务器映射

4.1目的NAT简介

　　4.1.1目的NAT是什么

　　　　对报文的目的地址进行转换。转换手机终端的WAP网关。进行流量重定向。

　　4.1.2 目的NAT分类

　　　　①公网地址与私网地址一对一映射

　　　　②公网端口与私网端口一对一映射

　　　　③公网端口与私网地址一对一映射

　　　　④公网地址与私网端口一对一映射

　　　　⑤公网的地址随机转换为目的地址池中的地址

4.2目的NAT配置，使目的为DMZ服务器192.168.1.1转换为地址172.16.0.1让PC1访问

　　①创建目的转换地址池

[FW1]destination-nat  address-group  DNAT
[FW1-dnat-address-group-DNAT]section  172.16.0.1 172.16.0.1

　　②创建NAT策略，转换目标地址引用创建的地址池

[FW1]nat-policy
[FW1-policy-nat]rule name DMZ_server
[FW1-policy-nat-rule-DMZ_server]source-zone  trust
[FW1-policy-nat-rule-DMZ_server]source-address 10.1.1.0 24
[FW1-policy-nat-rule-DMZ_server]destination-address 172.16.0.1 mask 255.255.255.255
[FW1-policy-nat-rule-DMZ_server]action destination-nat  static  address-to-address address-group DNAT

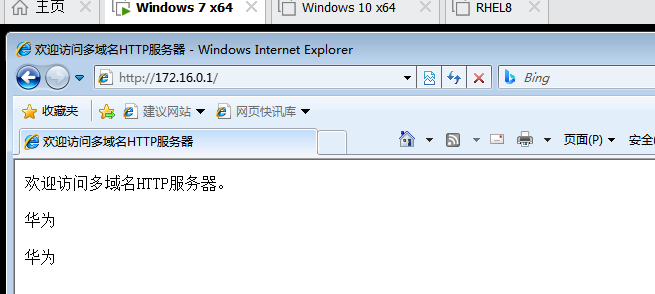

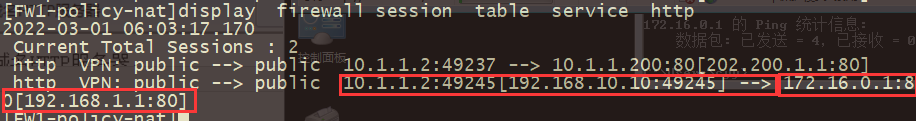

　　③现象，PC1可以通过172.16.0.1访问

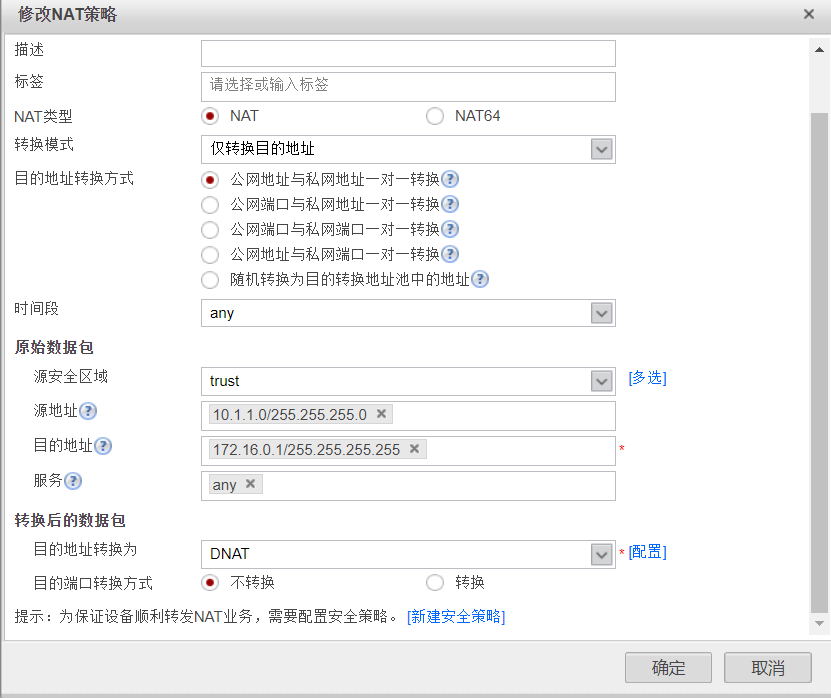

 　　④这种命令行的命令较多，可以配合使用图形化来操作





 4.3 NAT-Server

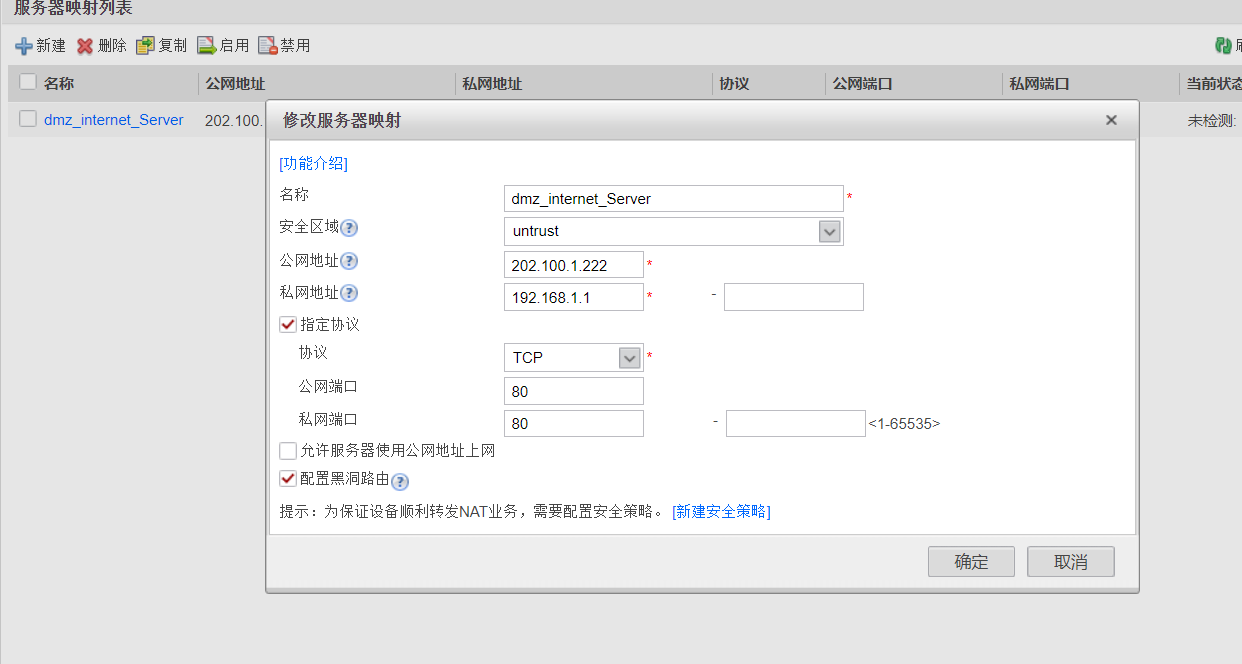

　　①配置服务器映射





　　#命令更方便：[FW1]nat server protocol tcp  global 202.100.1.123 www inside  192.168.1.1 www unr-route

　　 　　

②这里在公网添加一个PC2来测试访问DMZ内网映射到公网的服务器

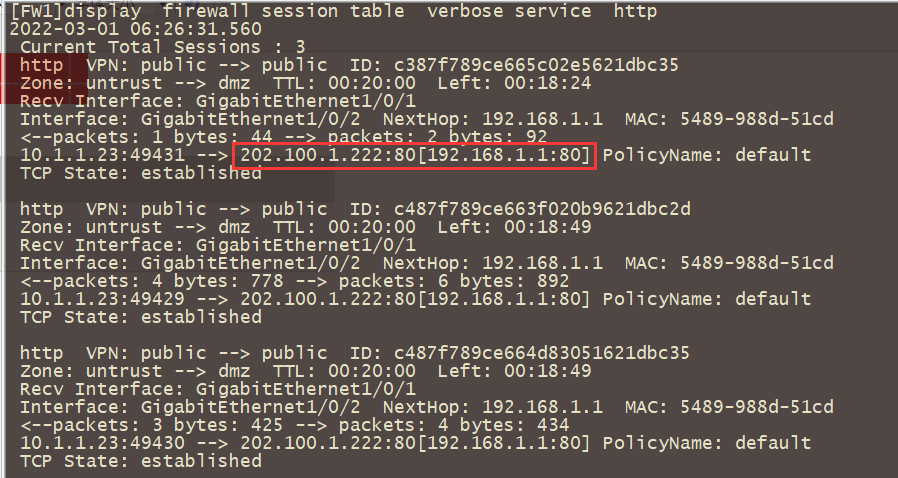

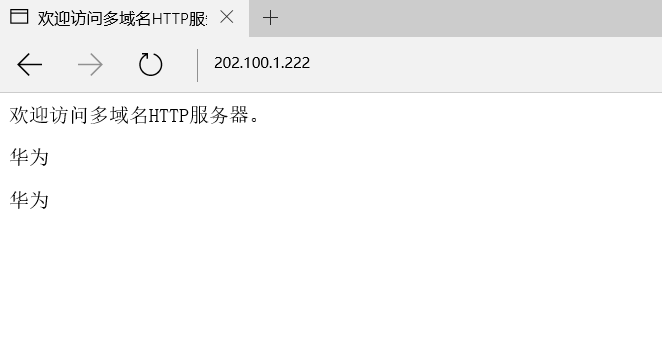

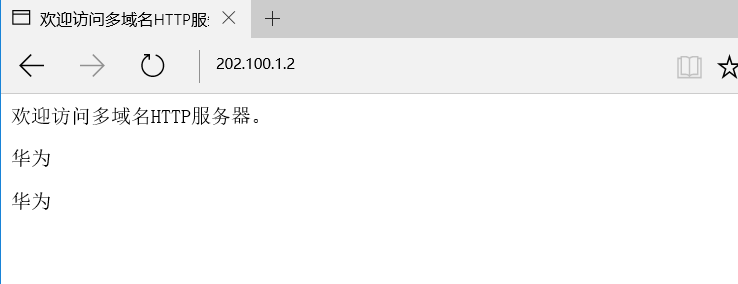

 　　③查看现象











五，双向NAT

5.1域间双向nat

　　untrust访问DMZ区域Server，源IP由202.200.1.1转换为192.168.1.2，目的IP由202.100.1.1转换为192.168.1.1。源目地址同时转换完成双向NAT。

　　应用的场景可以不给服务器配置网关，因为是同一网段。

　　①创建源目地址池

[FW1]nat address-group  inside
[FW1-address-group-inside]mode  pat
[FW1-address-group-inside]section 0 192.168.1.2 192.168.1.2
[FW1]destination-nat  address-group  DNAT
[FW1-dnat-address-group-DNAT]section  202.100.1.1 202.100.1.1

　　②创建NAT策略

[FW1]nat-policy
[FW1-policy-nat]rule name sts

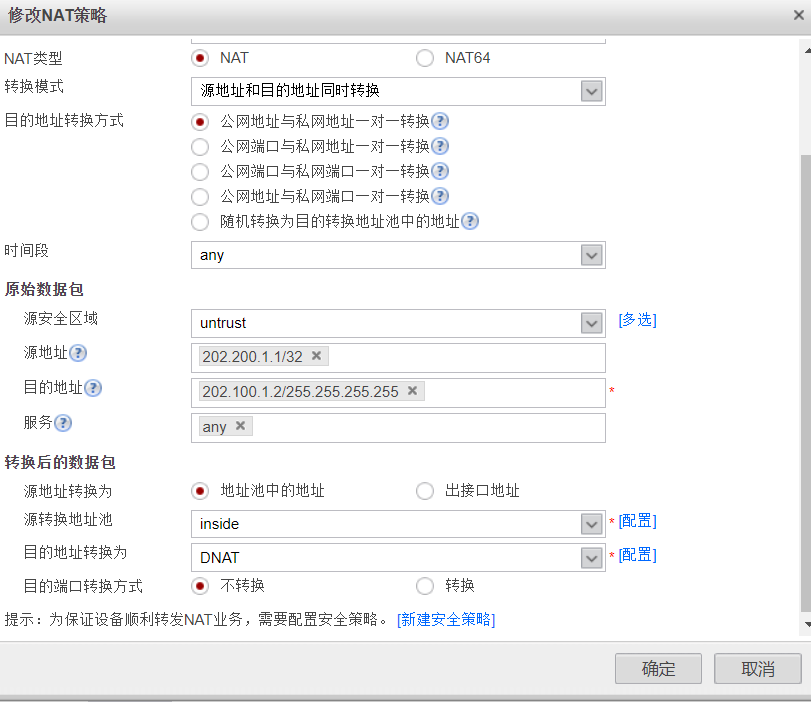

　　③下面的操作在图形化略微方便一点



　　④查看效果，公网PC可以以公网地址访问DMZ服务器





 5.2 域内双向NAT

 　　其应用场景可以是在企业内部员工组成复杂，主要是保证信息安全。
