cnn之--一维,二维,三维卷积

1. 二维卷积

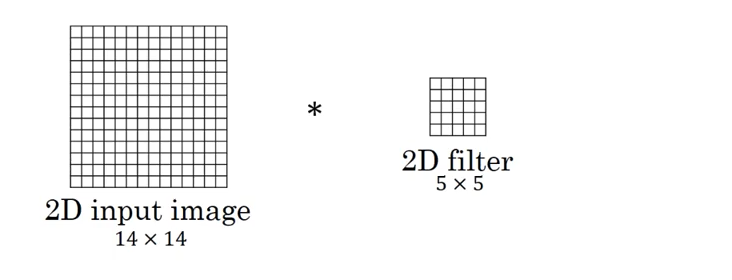

• 图中的输入的数据维度为14×14，过滤器大小为5×5，二者做卷积，输出的数据维度为10×10（14−5+1=10）。

• 没有padding的情况下，经过卷积操作，输出的数据维度会减少。以二维卷积为例，输入大小 n×n，过滤器大小f×f，卷积后输出的大小为(n−f+1)×(n−f+1)。为了避免这种情况发生，可以采取padding操作，padding的长度为p​p​，由于在二维情况下，上下左右都“添加”长度为p​p​的数据。构造新的输入大小为(n+2p)×(n+2p)​, 卷积后的输出变为(n+2p−f+1)×(n+2p−f+1)

• 上述内容没有引入channel的概念，也可以说channel的数量为1。如果将二维卷积中输入的channel的数量变为3，即输入的数据维度变为（14×14×3）。由于卷积操作中过滤器的channel数量必须与输入数据的channel数量相同，过滤器大小也变为5×5×3。在卷积的过程中，过滤器与数据在channel方向分别卷积，之后将卷积后的数值相加，即执行10×10次3个数值相加的操作，最终输出的数据维度为10×10。

• 以上都是在过滤器数量为1的情况下所进行的讨论。如果将过滤器的数量增加至16，即16个大小为10×10×3的过滤器，最终输出的数据维度就变为10×10×16。可以理解为分别执行每个过滤器的卷积操作，最后将每个卷积的输出在第三个维度（channel 维度）上进行拼接。

• 二维卷积常用于计算机视觉、图像处理领域。

2. 一维卷积

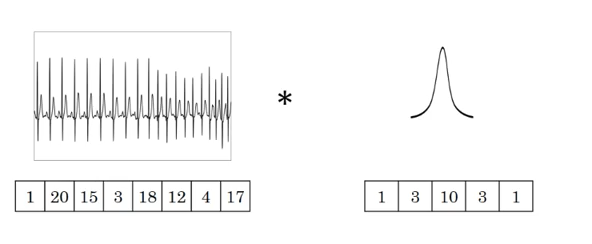

• 图中的输入的数据维度为8，过滤器的维度为5。与二维卷积类似，卷积后输出的数据维度为8−5+1=48−5+1=4。

• 如果过滤器数量仍为1，输入数据的channel数量变为16，即输入数据维度为8×16。这里channel的概念相当于自然语言处理中的embedding，而该输入数据代表8个单词，其中每个单词的词向量维度大小为16。在这种情况下，过滤器的维度由55变为5×16，最终输出的数据维度仍为44。

• 如果过滤器数量为nn，那么输出的数据维度就变为4×n。

• 一维卷积常用于序列模型，自然语言处理领域。

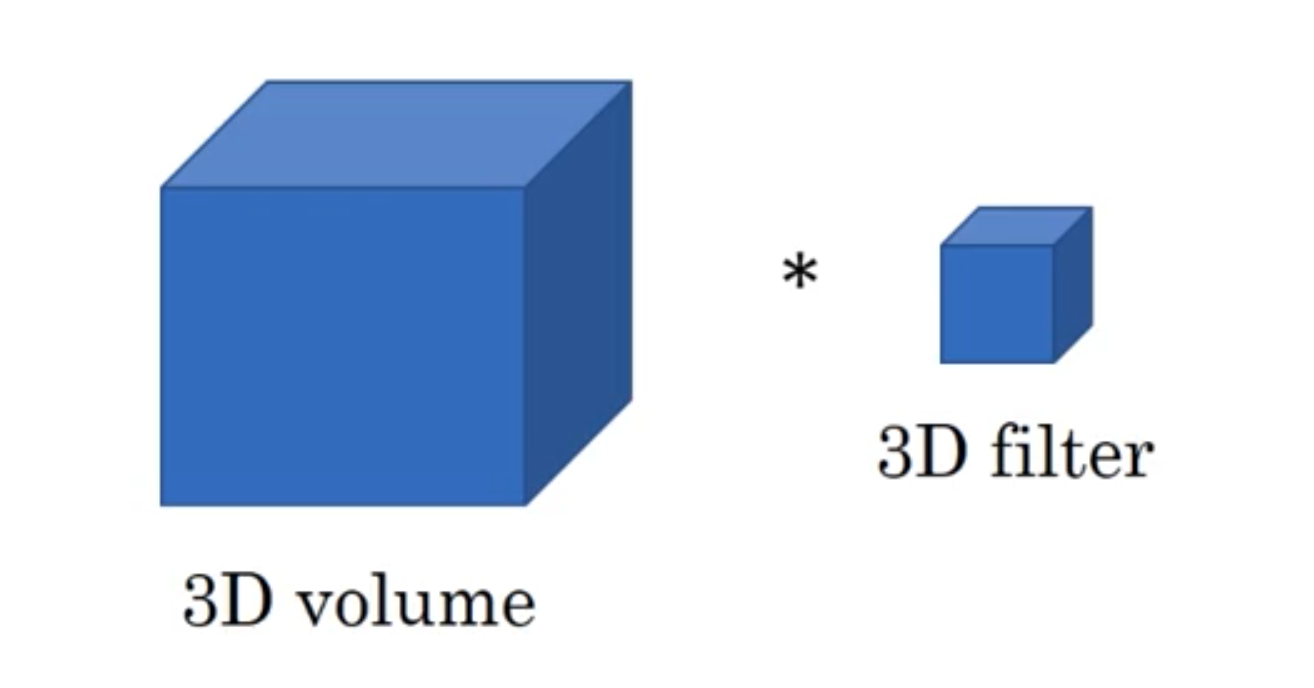

3. 三维卷积

这里采用代数的方式对三维卷积进行介绍，具体思想与一维卷积、二维卷积相同。

• 假设输入数据的大小为a1×a2×a3，channel数为cc，过滤器大小为ff，即过滤器维度为f×f×f×c（一般不写channel的维度），过滤器数量为nn。

• 基于上述情况，三维卷积最终的输出为(a1−f+1)×(a2−f+1)×(a3−f+1)×n。该公式对于一维卷积、二维卷积仍然有效，只有去掉不相干的输入数据维度就行。

• 三维卷积常用于医学领域（CT影响），视频处理领域（检测动作及人物行为）。
