kafka producer原理分析(一)

用户在使用 KafkaProducer 发送消息时，首先需要将待发送的消息封装成 ProducerRecord，返回的是一个 Future 对象，典型的 Future 设计模式。在发送时也可以指定一个 Callable 接口用来执行消息发送的回调。

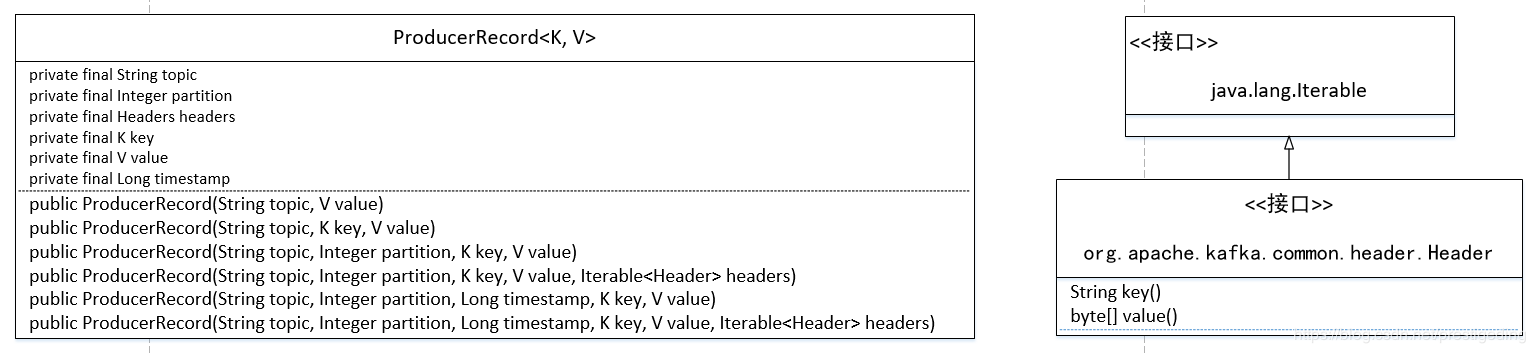

1、ProducerRecord 类图





我们首先来看一下 ProducerRecord 的核心属性，即构成 消息的6大核心要素：



• String topic 消息所属的主题。
• Integer partition 消息所在主题的队列数，可以人为指定，如果指定了 key 的话，会使用 key 的 hashCode 与队列总数进行取模来选择分区，如果前面两者都未指定，则会轮询主题下的所有分区。
• Headers headers 该消息的额外属性对，与消息体分开存储.
• K key 消息键，如果指定该值，则会使用该值的 hashcode 与 队列数进行取模来选择分区。
• V value 消息体。
• Long timestamp 消息时间戳，根据 topic 的配置信息 message.timestamp.type 的值来赋予不同的值。
  • CreateTime 发送客户端发送消息时的时间戳。
  • LogAppendTime 消息在 broker 追加时的时间戳。

其中Headers是一系列的 key-value 键值对。

在了解 ProducerRecord 后我们开始来探讨 Kafka 的消息发送流程。

2、Kafka 消息追加流程

KafkaProducer 的 send 方法，并不会直接向 broker 发送消息，kafka 将消息发送异步化，即分解成两个步骤，send 方法的职责是将消息追加到内存中(分区的缓存队列中)，然后会由专门的 Send 线程异步将缓存中的消息批量发送到 Kafka Broker 中。

消息追加入口为 KafkaProducer#send

public Future<RecordMetadata> send(ProducerRecord<K, V> record, Callback callback) {
    // intercept the record, which can be potentially modified; this method does not throw exceptions
    ProducerRecord<K, V> interceptedRecord = this.interceptors.onSend(record);                // @1
    return doSend(interceptedRecord, callback);                                                                     // @2
}

代码@1：首先执行消息发送拦截器，拦截器通过 interceptor.classes 指定，类型为 List< String >，每一个元素为拦截器的全类路径限定名。 代码@2：执行 doSend 方法，后续我们需要留意一下 Callback 的调用时机。

接下来我们来看 doSend 方法。

2.1 doSend

KafkaProducer#doSend

ClusterAndWaitTime clusterAndWaitTime;
try {
    clusterAndWaitTime = waitOnMetadata(record.topic(), record.partition(), maxBlockTimeMs);
} catch (KafkaException e) {
    if (metadata.isClosed())
        throw new KafkaException("Producer closed while send in progress", e);
	throw e;
}
long remainingWaitMs = Math.max(0, maxBlockTimeMs - clusterAndWaitTime.waitedOnMetadataMs);

Step1：获取 topic 的分区列表，如果本地没有该topic的分区信息，则需要向远端 broker 获取，该方法会返回拉取元数据所耗费的时间。在消息发送时的最大等待时间时会扣除该部分损耗的时间。

温馨提示：本文不打算对该方法进行深入学习，后续会有专门的文章来分析 Kafka 元数据的同步机制，类似于专门介绍 RocketMQ 的 Nameserver 类似。

KafkaProducer#doSend

byte[] serializedKey;
try {
    serializedKey = keySerializer.serialize(record.topic(), record.headers(), record.key());
} catch (ClassCastException cce) {
    throw new SerializationException("Can't convert key of class " + record.key().getClass().getName() +
                        " to class " + producerConfig.getClass(ProducerConfig.KEY_SERIALIZER_CLASS_CONFIG).getName() +
                        " specified in key.serializer", cce);
}

Step2：序列化 key。注意：序列化方法虽然有传入 topic、Headers 这两个属性，但参与序列化的只是 key 。

KafkaProducer#doSend

byte[] serializedValue;
try {
    serializedValue = valueSerializer.serialize(record.topic(), record.headers(), record.value());
} catch (ClassCastException cce) {
    throw new SerializationException("Can't convert value of class " + record.value().getClass().getName() +
                        " to class " + producerConfig.getClass(ProducerConfig.VALUE_SERIALIZER_CLASS_CONFIG).getName() +
                        " specified in value.serializer", cce);
}

Step3：对消息体内容进行序列化。

KafkaProducer#doSend

int partition = partition(record, serializedKey, serializedValue, cluster);
tp = new TopicPartition(record.topic(), partition);

Step4：根据分区负载算法计算本次消息发送该发往的分区。其默认实现类为 DefaultPartitioner，路由算法如下：

• 如果指定了 key ，则使用 key 的 hashcode 与分区数取模。
• 如果未指定 key，则轮询所有的分区。

KafkaProducer#doSend

setReadOnly(record.headers());
Header[] headers = record.headers().toArray();

Step5：如果是消息头信息(RecordHeaders)，则设置为只读。

KafkaProducer#doSend

int serializedSize = AbstractRecords.estimateSizeInBytesUpperBound(apiVersions.maxUsableProduceMagic(),
                    compressionType, serializedKey, serializedValue, headers);
ensureValidRecordSize(serializedSize);

Step5：根据使用的版本号，按照消息协议来计算消息的长度，并是否超过指定长度，如果超过则抛出异常。

KafkaProducer#doSend

long timestamp = record.timestamp() == null ? time.milliseconds() : record.timestamp();
log.trace("Sending record {} with callback {} to topic {} partition {}", record, callback, record.topic(), partition);
Callback interceptCallback = new InterceptorCallback<>(callback, this.interceptors, tp);

Step6：先初始化消息时间戳，并对传入的 Callable(回调函数) 加入到拦截器链中。

KafkaProducer#doSend

if (transactionManager != null && transactionManager.isTransactional())
    transactionManager.maybeAddPartitionToTransaction(tp);

Step7：如果事务处理器不为空，执行事务管理相关的，本节不考虑事务消息相关的实现细节，后续估计会有对应的文章进行解析。

KafkaProducer#doSend

RecordAccumulator.RecordAppendResult result = accumulator.append(tp, timestamp, serializedKey, serializedValue, headers, interceptCallback, remainingWaitMs);
if (result.batchIsFull || result.newBatchCreated) {
    log.trace("Waking up the sender since topic {} partition {} is either full or getting a new batch", record.topic(), partition);
                this.sender.wakeup();
}
return result.future;

Step8：将消息追加到缓存区，这将是本文重点需要探讨的。如果当前缓存区已写满或创建了一个新的缓存区，则唤醒 Sender(消息发送线程)，将缓存区中的消息发送到 broker 服务器，最终返回 future。这里是经典的 Future 设计模式，从这里也能得知，doSend 方法执行完成后，此时消息还不一定成功发送到 broker。

KafkaProducer#doSend

} catch (ApiException e) {
    log.debug("Exception occurred during message send:", e);
    if (callback != null)
        callback.onCompletion(null, e);

	this.errors.record();
    this.interceptors.onSendError(record, tp, e);
        return new FutureFailure(e);
} catch (InterruptedException e) {
    this.errors.record();
    this.interceptors.onSendError(record, tp, e);
    throw new InterruptException(e);
} catch (BufferExhaustedException e) {
    this.errors.record();
    this.metrics.sensor("buffer-exhausted-records").record();
    this.interceptors.onSendError(record, tp, e);
    throw e;
} catch (KafkaException e) {
    this.errors.record();
    this.interceptors.onSendError(record, tp, e);
    throw e;
} catch (Exception e) {
    // we notify interceptor about all exceptions, since onSend is called before anything else in this method
    this.interceptors.onSendError(record, tp, e);
    throw e;
}

Step9：针对各种异常，进行相关信息的收集。

接下来将重点介绍如何将消息追加到生产者的发送缓存区，其实现类为：RecordAccumulator。

2.2 RecordAccumulator append 方法详解

RecordAccumulator#append

public RecordAppendResult append(TopicPartition tp,
                                     long timestamp,
                                     byte[] key,
                                     byte[] value,
                                     Header[] headers,
                                     Callback callback,
                                     long maxTimeToBlock) throws InterruptedException {

在介绍该方法之前，我们首先来看一下该方法的参数。

• TopicPartition tp topic 与分区信息，即发送到哪个 topic 的那个分区。
• long timestamp 客户端发送时的时间戳。
• byte[] key 消息的 key。
• byte[] value 消息体。
• Header[] headers 消息头，可以理解为额外消息属性。
• Callback callback 回调方法。
• long maxTimeToBlock 消息追加超时时间。

RecordAccumulator#append

Deque<ProducerBatch> dq = getOrCreateDeque(tp);
synchronized (dq) {
    if (closed)
        throw new KafkaException("Producer closed while send in progress");
    RecordAppendResult appendResult = tryAppend(timestamp, key, value, headers, callback, dq);
    if (appendResult != null)
        return appendResult;
}

Step1：尝试根据 topic与分区在 kafka 中获取一个双端队列，如果不存在，则创建一个，然后调用 tryAppend 方法将消息追加到缓存中。Kafka 会为每一个 topic 的每一个分区创建一个消息缓存区，消息先追加到缓存中，然后消息发送 API 立即返回，然后由单独的线程 Sender 将缓存区中的消息定时发送到 broker 。这里的缓存区的实现使用的是 ArrayQeque。然后调用 tryAppend 方法尝试将消息追加到其缓存区，如果追加成功，则返回结果。

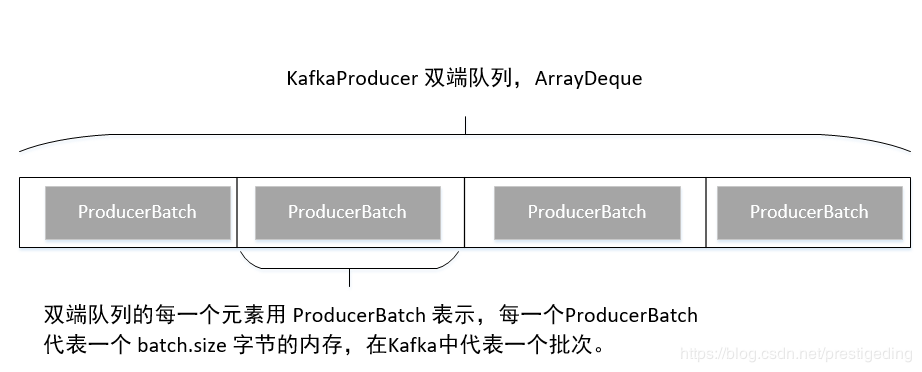

在讲解下一个流程之前，我们先来看一下 Kafka 双端队列的存储结构：





RecordAccumulator#append

int size = Math.max(this.batchSize, AbstractRecords.estimateSizeInBytesUpperBound(maxUsableMagic, compression, key, value, headers));
log.trace("Allocating a new {} byte message buffer for topic {} partition {}", size, tp.topic(), tp.partition());
buffer = free.allocate(size, maxTimeToBlock);

Step2：如果第一步未追加成功，说明当前没有可用的 ProducerBatch，则需要创建一个 ProducerBatch，故先从 BufferPool 中申请 batch.size 的内存空间，为创建 ProducerBatch 做准备，如果由于 BufferPool 中未有剩余内存，则最多等待 maxTimeToBlock ，如果在指定时间内未申请到内存，则抛出异常。

RecordAccumulator#append

synchronized (dq) {
    // Need to check if producer is closed again after grabbing the dequeue lock.
    if (closed)
        throw new KafkaException("Producer closed while send in progress");
    // 省略部分代码
    MemoryRecordsBuilder recordsBuilder = recordsBuilder(buffer, maxUsableMagic);
    ProducerBatch batch = new ProducerBatch(tp, recordsBuilder, time.milliseconds());
    FutureRecordMetadata future = Utils.notNull(batch.tryAppend(timestamp, key, value, headers, callback, time.milliseconds()));
    dq.addLast(batch);
    incomplete.add(batch);
    // Don't deallocate this buffer in the finally block as it's being used in the record batch
    buffer = null;
    return new RecordAppendResult(future, dq.size() > 1 || batch.isFull(), true);
}

Step3：创建一个新的批次 ProducerBatch，并将消息写入到该批次中，并返回追加结果，这里有如下几个关键点：

• 创建 ProducerBatch ，其内部持有一个 MemoryRecordsBuilder对象，该对象负责将消息写入到内存中，即写入到 ProducerBatch 内部持有的内存，大小等于 batch.size。
• 将消息追加到 ProducerBatch 中。
• 将新创建的 ProducerBatch 添加到双端队列的末尾。
• 将该批次加入到 incomplete 容器中，该容器存放未完成发送到 broker 服务器中的消息批次，当 Sender 线程将消息发送到 broker 服务端后，会将其移除并释放所占内存。
• 返回追加结果。

纵观 RecordAccumulator append 的流程，基本上就是从双端队列获取一个未填充完毕的 ProducerBatch（消息批次），然后尝试将其写入到该批次中（缓存、内存中），如果追加失败，则尝试创建一个新的 ProducerBatch 然后继续追加。

接下来我们继续探究如何向 ProducerBatch 中写入消息。

2.3 ProducerBatch tryAppend方法详解

ProducerBatch #tryAppend

public FutureRecordMetadata tryAppend(long timestamp, byte[] key, byte[] value, Header[] headers, Callback callback, long now) {
    if (!recordsBuilder.hasRoomFor(timestamp, key, value, headers)) {  // @1
        return null;
    } else {
        Long checksum = this.recordsBuilder.append(timestamp, key, value, headers);                    // @2
        this.maxRecordSize = Math.max(this.maxRecordSize, AbstractRecords.estimateSizeInBytesUpperBound(magic(),
                    recordsBuilder.compressionType(), key, value, headers));               // @3
        this.lastAppendTime = now;                                                                          //
        FutureRecordMetadata future = new FutureRecordMetadata(this.produceFuture, this.recordCount,
                                                                   timestamp, checksum,
                                                                   key == null ? -1 : key.length,
                                                                   value == null ? -1 : value.length,
                                                                   Time.SYSTEM);                                        // @4
        // we have to keep every future returned to the users in case the batch needs to be
        // split to several new batches and resent.
        thunks.add(new Thunk(callback, future));                                                           // @5
        this.recordCount++;
        return future;
    }
}

代码@1：首先判断 ProducerBatch 是否还能容纳当前消息，如果剩余内存不足，将直接返回 null。如果返回 null ，会尝试再创建一个新的ProducerBatch。

代码@2：通过 MemoryRecordsBuilder 将消息写入按照 Kafka 消息格式写入到内存中，即写入到 在创建 ProducerBatch 时申请的 ByteBuffer 中。本文先不详细介绍 Kafka 各个版本的消息格式，后续会专门写一篇文章介绍 Kafka 各个版本的消息格式。

代码@3：更新 ProducerBatch 的 maxRecordSize、lastAppendTime 属性，分别表示该批次中最大的消息长度与最后一次追加消息的时间。

代码@4：构建 FutureRecordMetadata 对象，这里是典型的 Future模式，里面主要包含了该条消息对应的批次的 produceFuture、消息在该批消息的下标，key 的长度、消息体的长度以及当前的系统时间。

代码@5：将 callback 、本条消息的凭证(Future) 加入到该批次的 thunks 中，该集合存储了 一个批次中所有消息的发送回执。

流程执行到这里，KafkaProducer 的 send 方法就执行完毕了，返回给调用方的就是一个 FutureRecordMetadata 对象。

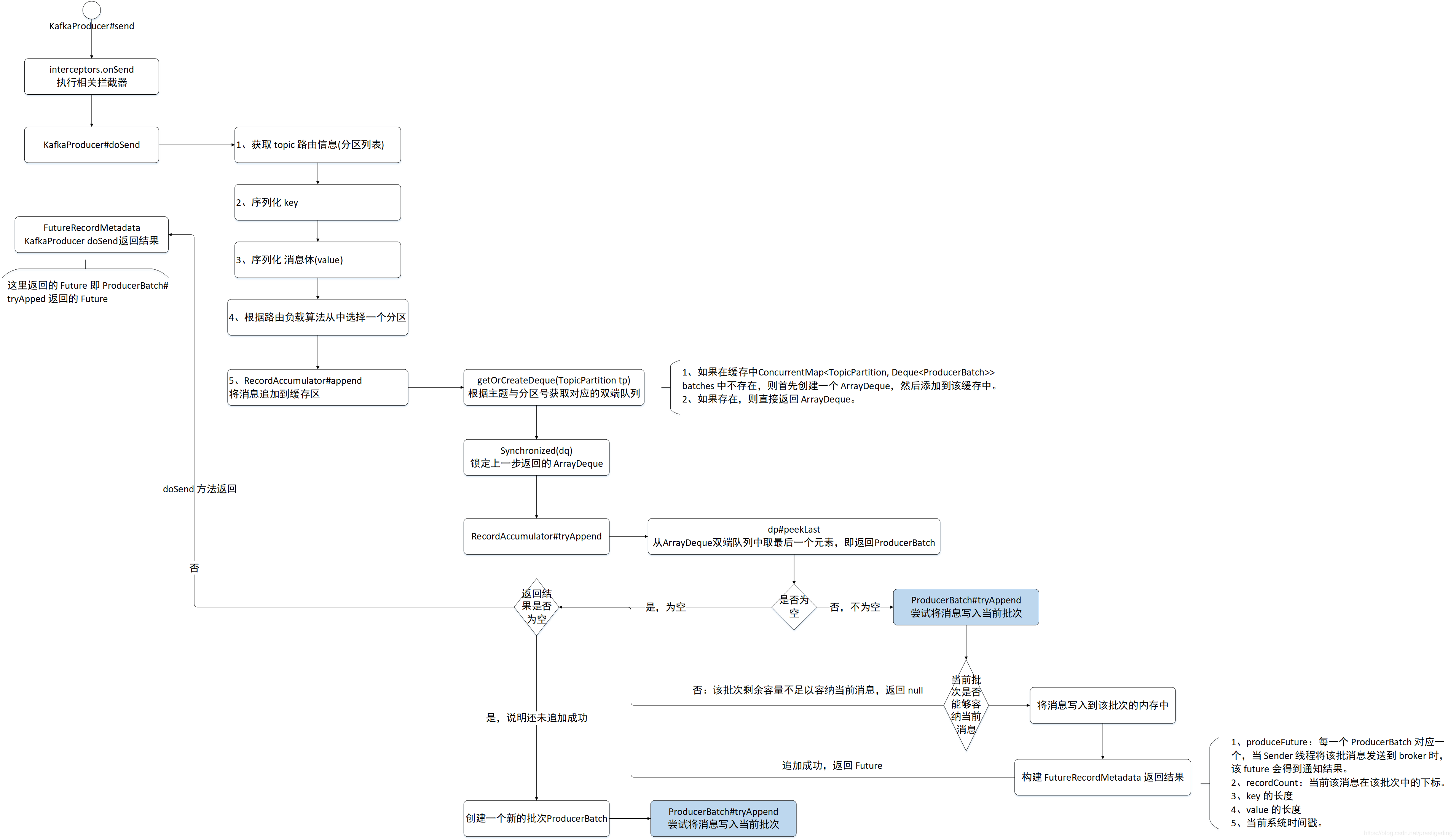

源码的阅读比较枯燥，接下来用一个流程图简单的阐述一下消息追加的关键要素，重点关注一下各个 Future。

2.4 Kafka 消息追加流程图与总结





上面的消息发送，其实用消息追加来表达更加贴切，因为 Kafka 的 send 方法，并不会直接向 broker 发送消息，而是首先先追加到生产者的内存缓存中，其内存存储结构如下：ConcurrentMap< TopicPartition, Deque< ProducerBatch>> batches，那我们自然而然的可以得知，Kafka 的生产者为会每一个 topic 的每一个 分区单独维护一个队列，即 ArrayDeque，内部存放的元素为 ProducerBatch，即代表一个批次，即 Kafka 消息发送是按批发送的。其缓存结果图如下：



KafkaProducer 的 send 方法最终返回的 FutureRecordMetadata ，是 Future 的子类，即 Future 模式。那 kafka 的消息发送怎么实现异步发送、同步发送的呢？



其实答案也就蕴含在 send 方法的返回值，如果项目方需要使用同步发送的方式，只需要拿到 send 方法的返回结果后，调用其 get() 方法，此时如果消息还未发送到 Broker 上，该方法会被阻塞，等到 broker 返回消息发送结果后该方法会被唤醒并得到消息发送结果。如果需要异步发送，则建议使用 send(ProducerRecord< K, V > record, Callback callback),但不能调用 get 方法即可。Callback 会在收到 broker 的响应结果后被调用，并且支持拦截器
