标准SIP发送双流BFCP协议报文分析（包括SDP中BFCP描述，BFCP客户端和服务端分别发送演示，以及演示流抢占等）

做过视频会议的同学，如果使用的是标准SIP协议进行对接，不可避免会遇到发送和接收双流的问题，双流广义上指主流和演示流，这里讲的发送双流指的是演示流，一般用在开会时，展示PPT等内容。

       这里先来讲讲SIP携带的SDP中BFCP的协商问题，部分报文如下：

主叫INVITE报文：

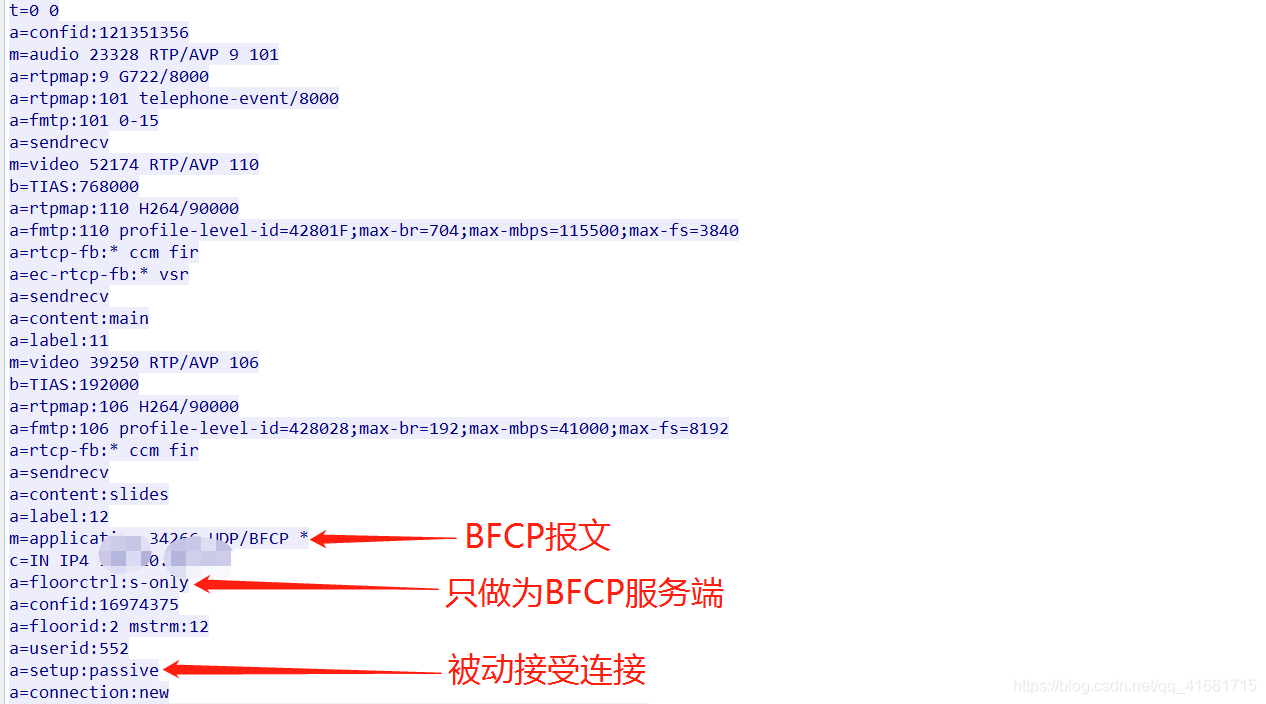

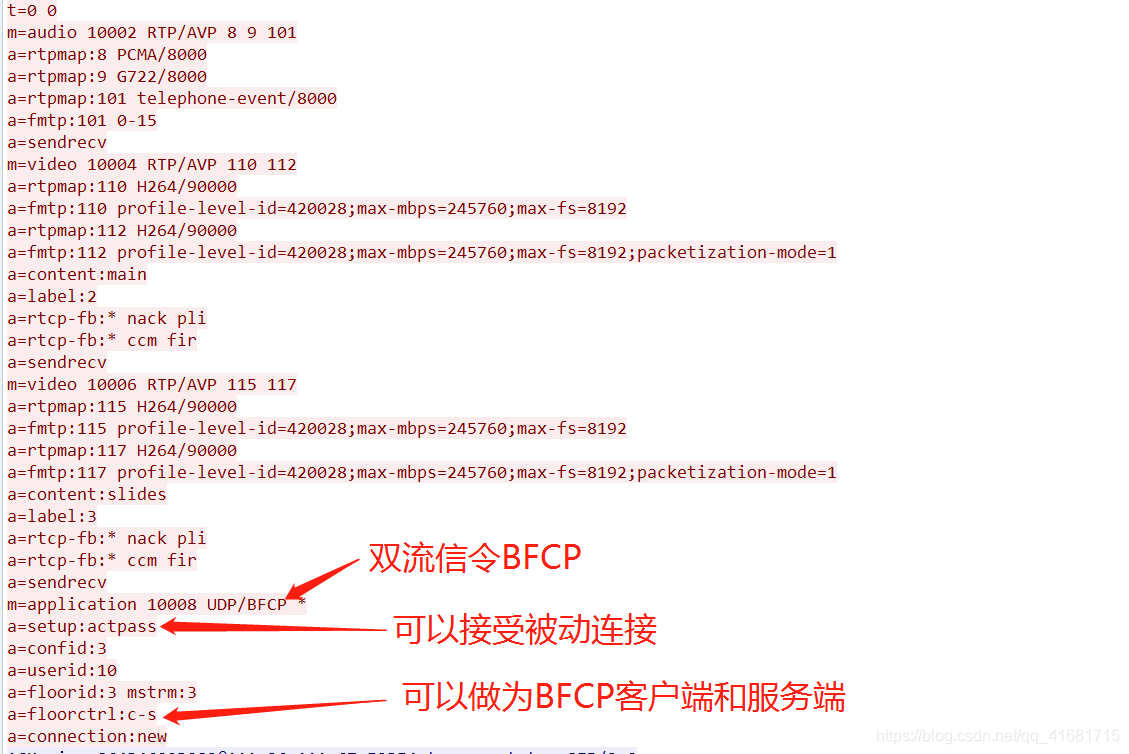

被叫INVITE 200 OK部分报文：

主叫ACK中携带的SDP部分报文如下：

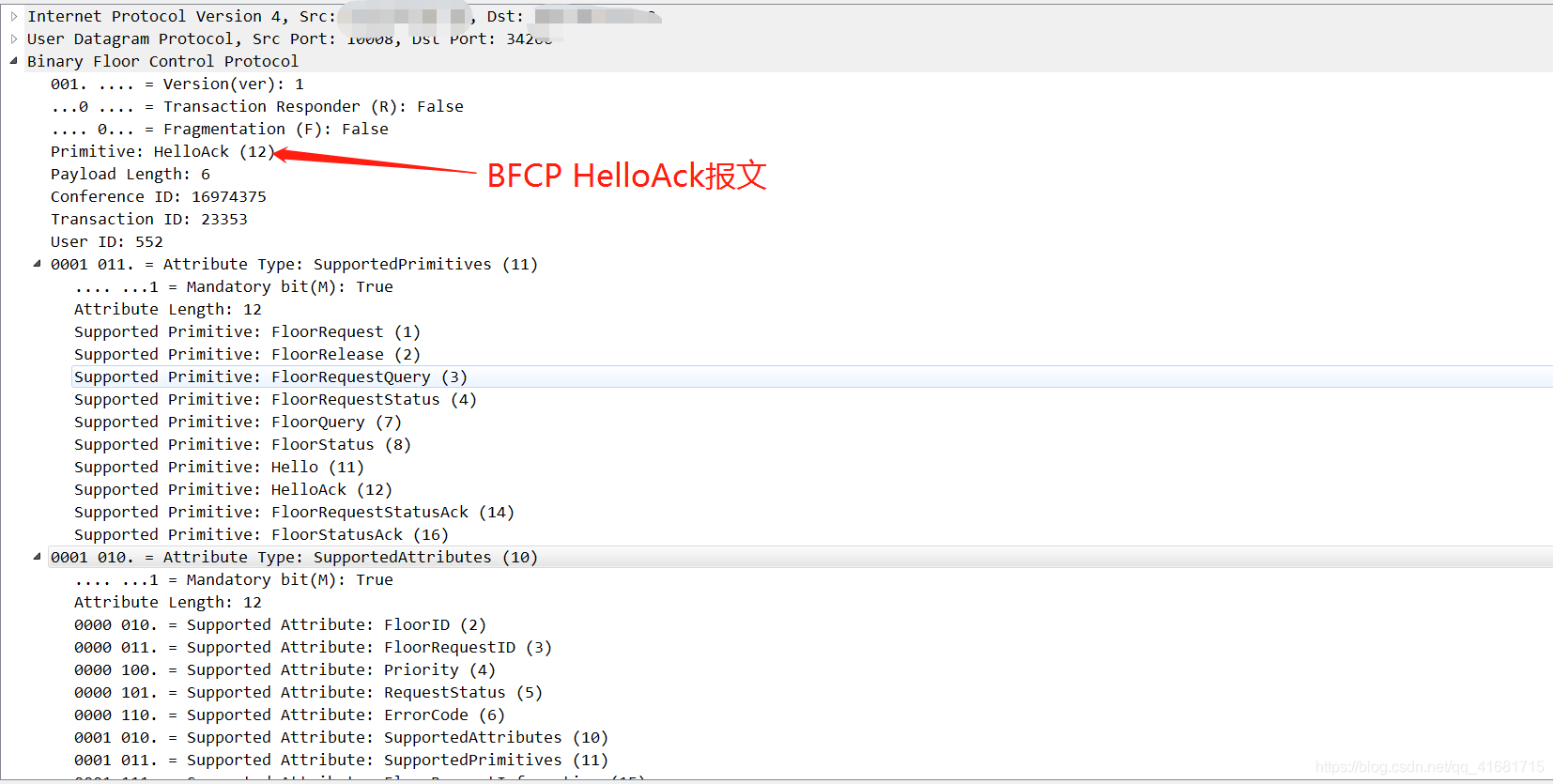

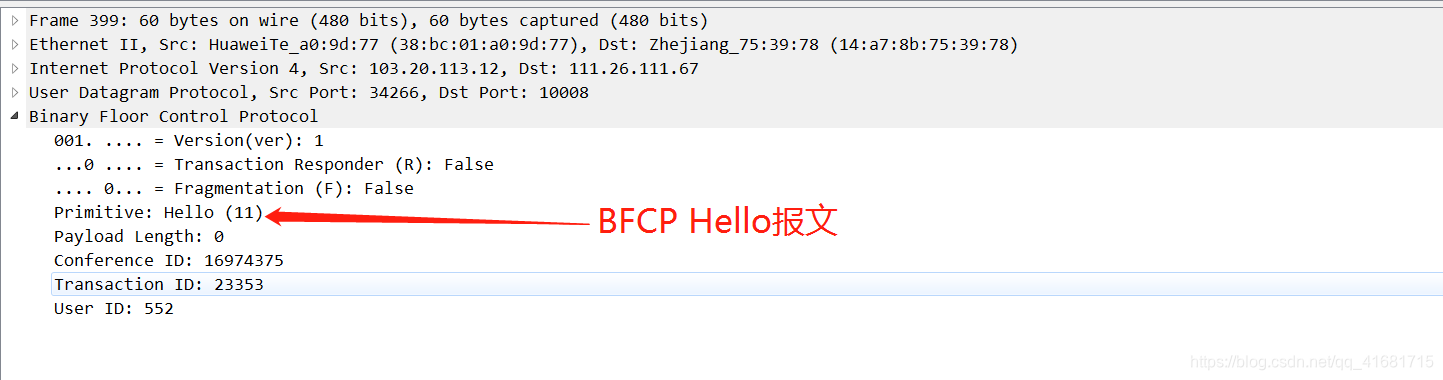

 BFCP客户端和服务端连接后，需要发送Hello握手报文，接收端收到报文后，回复HelloAck报文，表示BFCP握手成功，握手交互报文如下：

需要特别注意：客户端发送报文中的User ID、Conference ID和Floor ID字段需要携带上服务端SDP中声明的相关字段的值，否则遇到判断比较严格的厂家，BFCP客户端发送的报文，服务端会不响应或者回复拒绝的报文，携带上相关的错误原因及错误码。

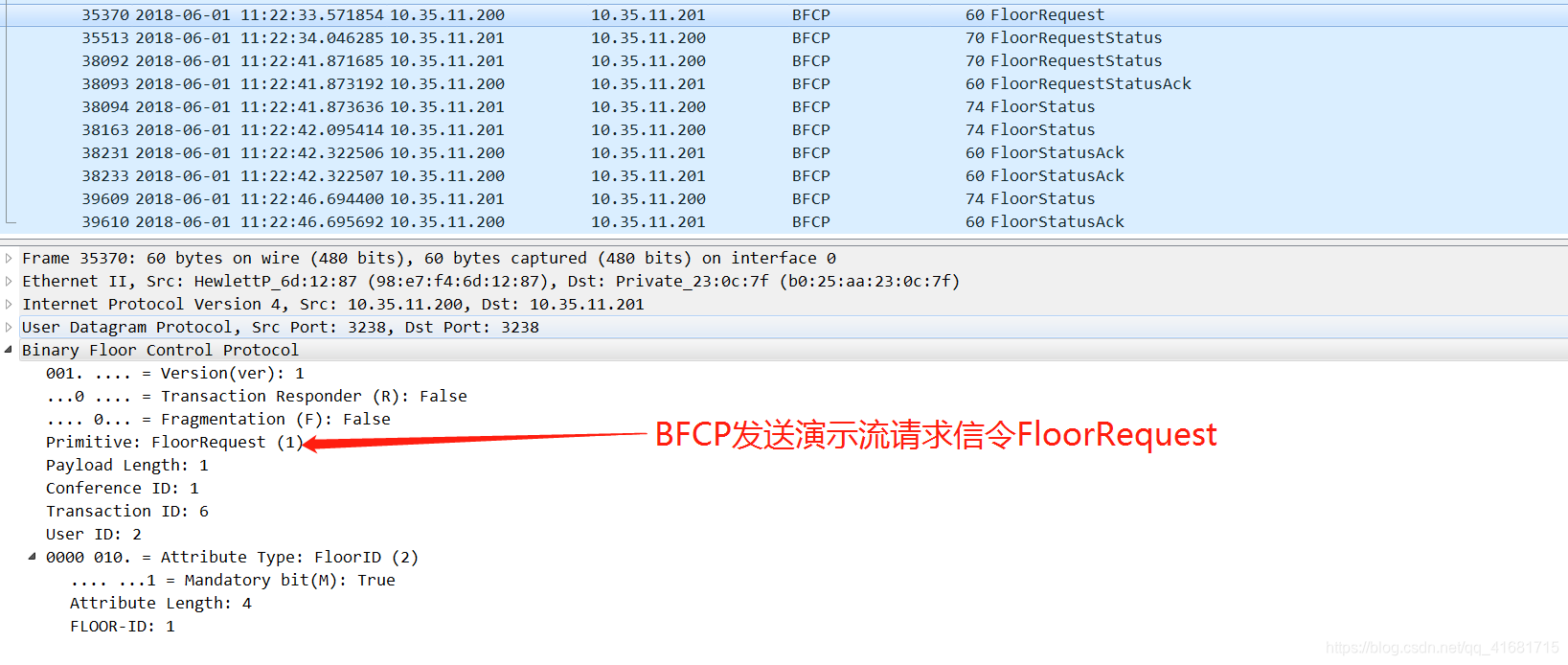

BFCP申请发送演示流交互过程如下：

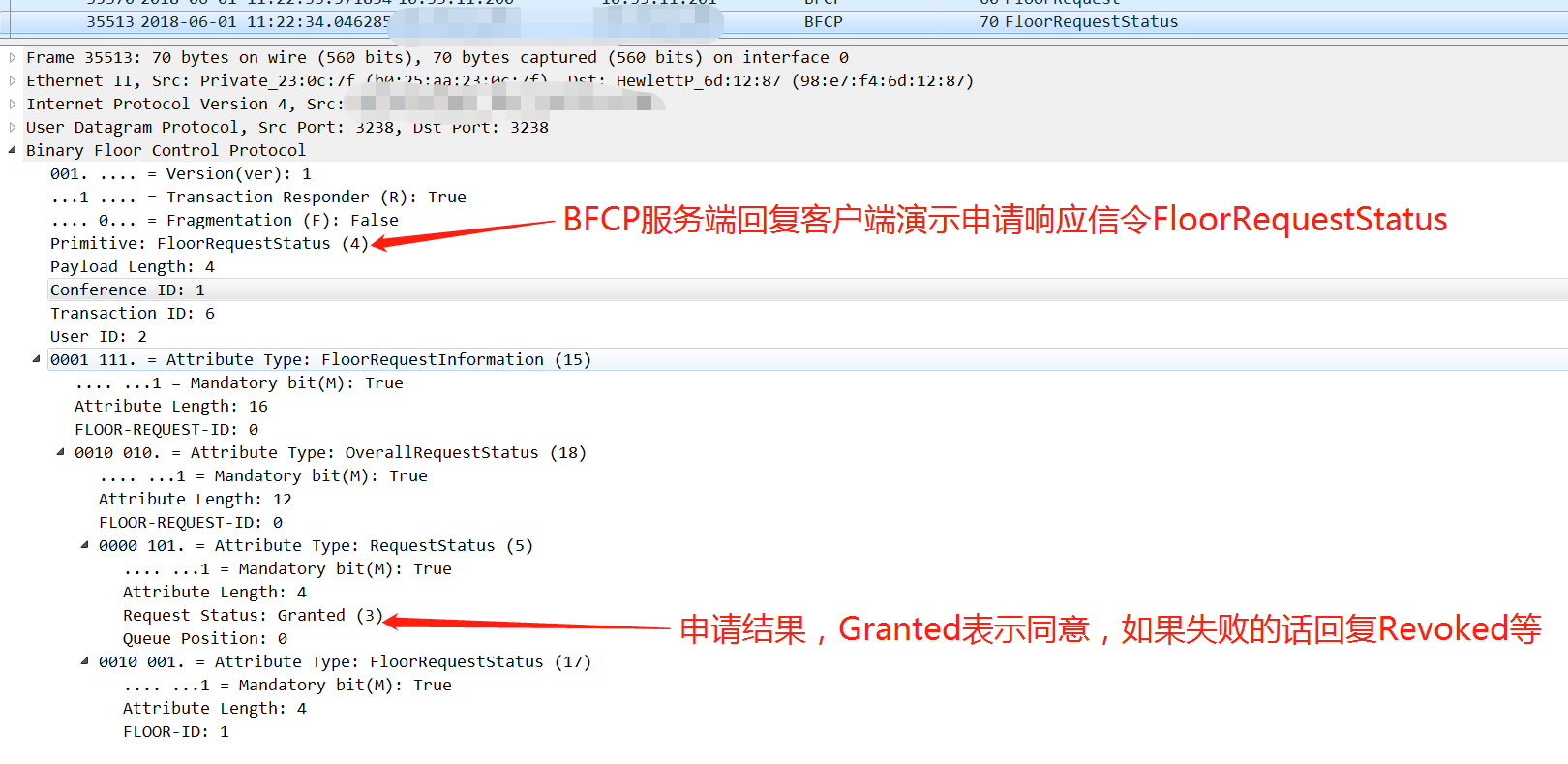

BFCP服务端回复客户端演示流申请结果如下：

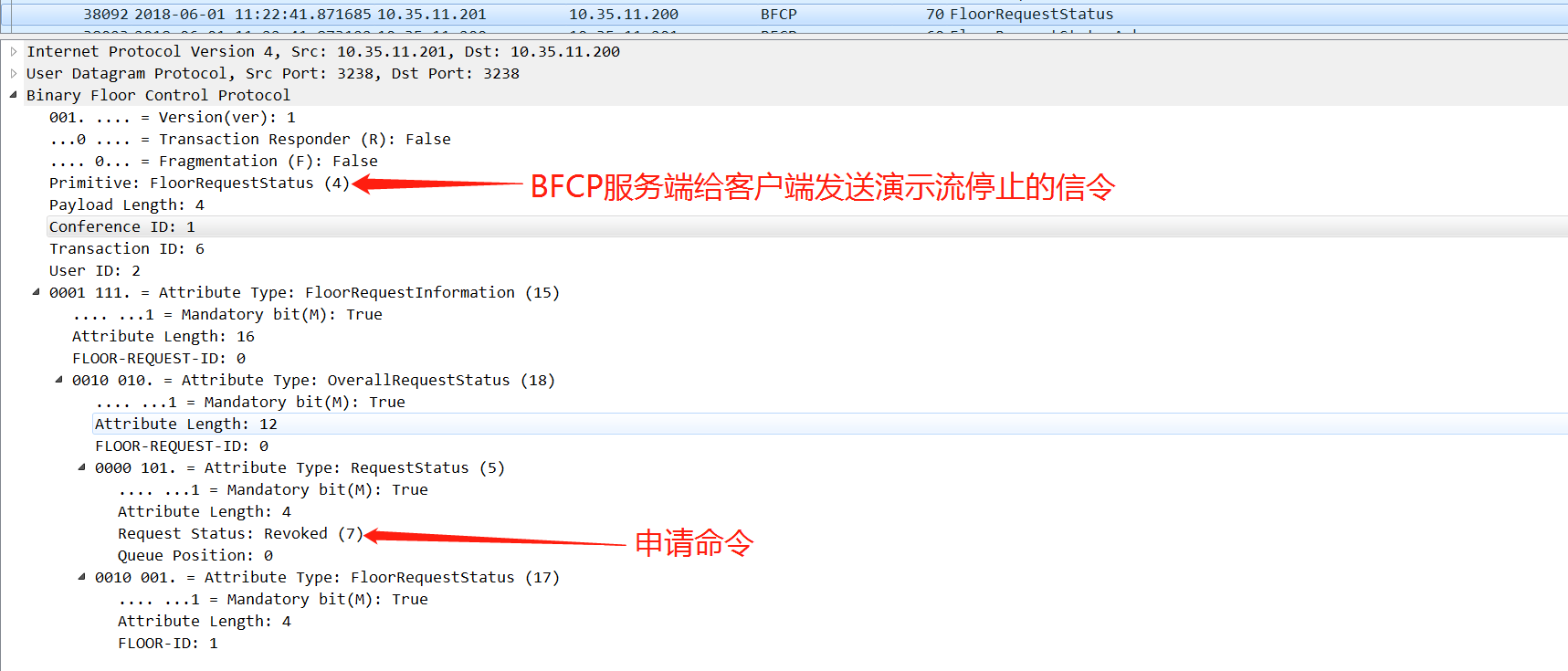

 接收端接收一段演示流后，可能也想发送演示流，这时发送端还没有停止发送演示流，BFCP服务端(客户端也可以进行演示流抢占，这里不再展示)可能会进行演示流抢占，这时需要先给BFCP客户端发送演示流抢占命令，即先发送让客户端停止发送演示的命令，再发起演示的命令，具体交互报文如下：

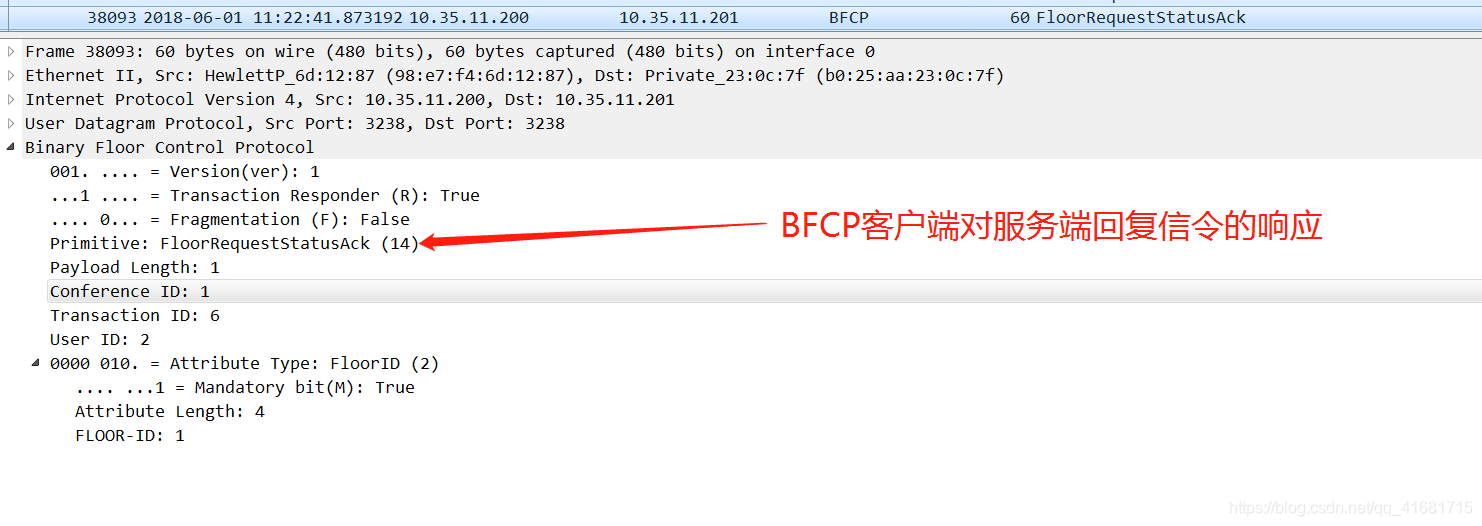

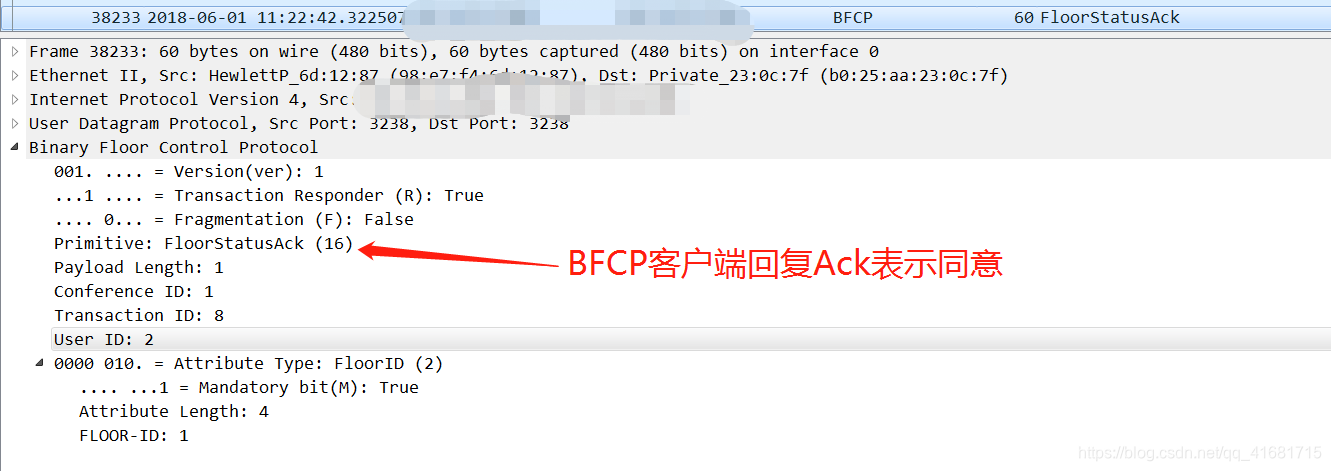

 BFCP客户端对服务端申请客户端停止演示信令响应（这里客户端回复Ack表示同意）

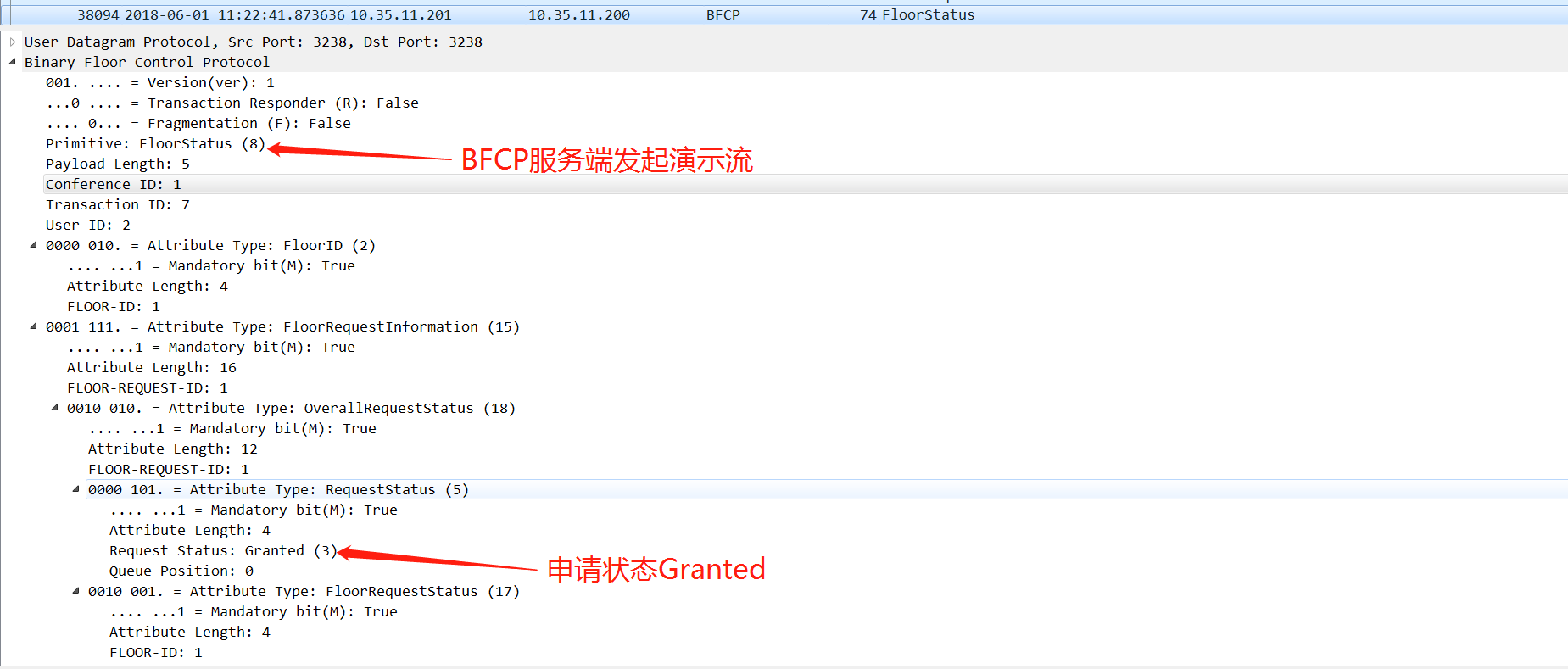

接着服务端发起演示，客户端回复Ack表示同意接收演示，具体报文如下：

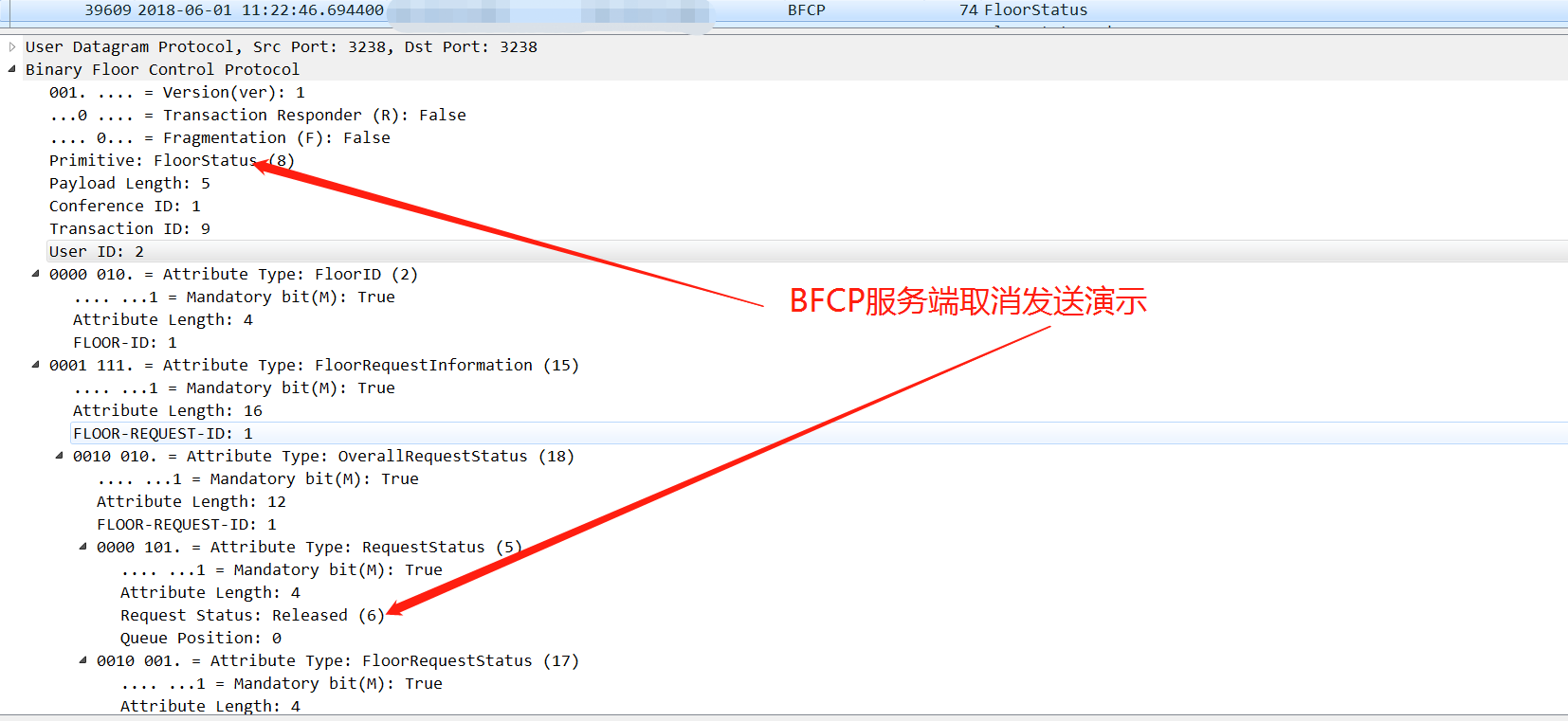

BFCP服务端停止演示，交互信令如下：

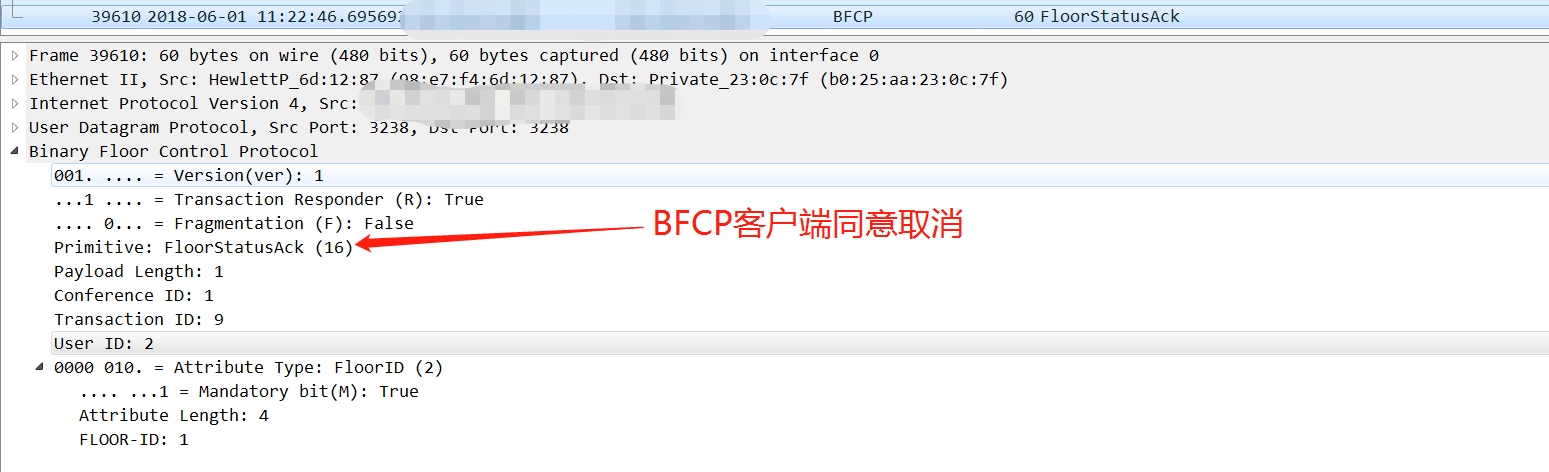

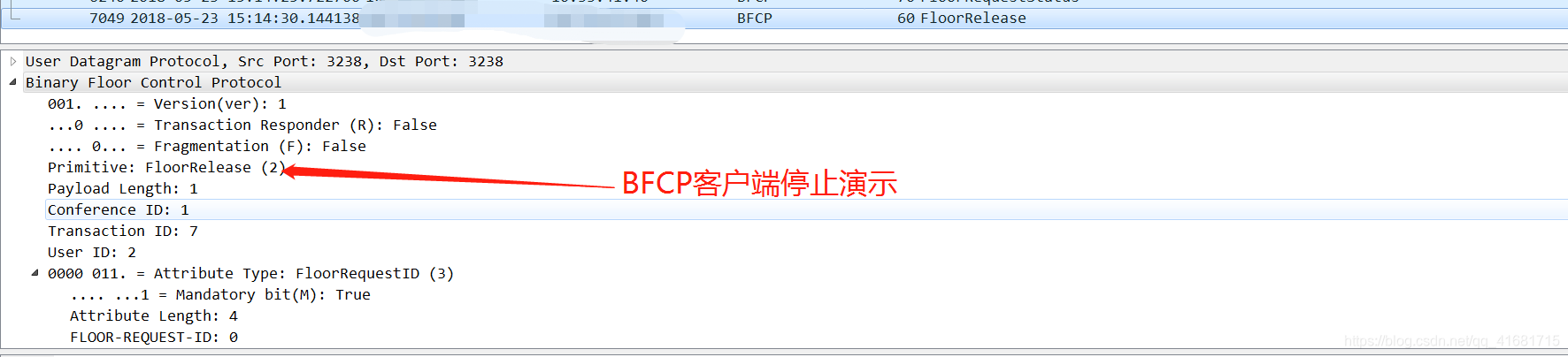

 BFCP客户端取消演示交互报文如下：







做过视频会议的同学都知道，在开视频会议的时候，往往需要共享PPT等内容，而且一般展示PPT是在演示流通道中发送的(音频，主流视频，演示流视频)。如果使用标准SIP进行对接，有些厂家不支持演示流信令BFCP，这时他们在发送演示流时，会将演示流在主流通道中发送，不同的厂家实现方式不同，有些厂家会发送一幅融合画面，融合画面中大画面展示的是演示流，小画面展示的是主流视频的融合画面；有些厂家在主流发送演示流，是只在该通道中发送演示流，不再发送主流视频，即不发送主流融合画面。

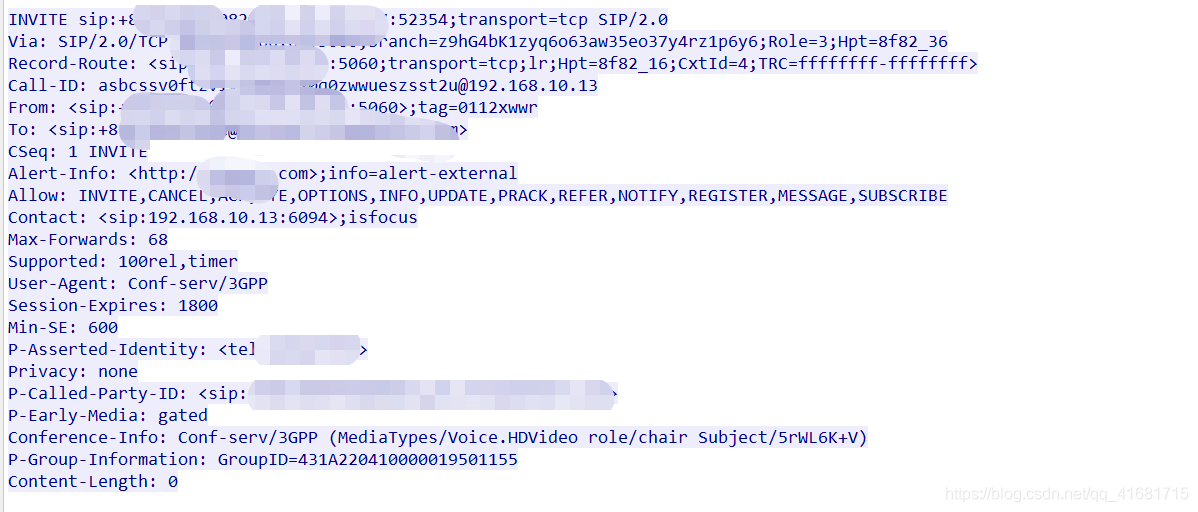

不支持演示流信令的报文，示例如下：

 支持演示流信令的报文如下：
