Android UI 之 Tab类型界面总结

Android 程序中实现Tab类型界面很常见，本人在做项目的时候也经常用到，所以想在这里总结一下，实现tab类型界面的几种方式，供大家参考。如有不对之处，欢迎大家指正！

    一、TabActivity + TabWidget + TabHost.

    实现TAB类型界面，首先想到的就是这种方式。但是在API level 13之后官方就不建议使用它了。不过还是在这里简单说一下它的使用吧。


    使用它的关键就是布局文件了。需要在布局中添 加<TabHost>、<TabWidget>、<FrameLayout>这三个控件，id分别是系统提供 的：@android:id/tabhost 、@android:id/tabs 、@android:id/tabcontent 。



[html] view plaincopy在CODE上查看代码片派生到我的代码片
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:layout_width="match_parent"
  4.     android:layout_height="match_parent"
  5.     android:orientation="vertical" >
  6.
  7.     <TabHost
  8.         android:id="@android:id/tabhost"
  9.         android:layout_width="match_parent"
  10.         android:layout_height="match_parent" >
  11.
  12.         <RelativeLayout
  13.             android:layout_width="match_parent"
  14.             android:layout_height="match_parent"
  15.             android:orientation="vertical" >
  16.
  17.             <!-- 可以指定tabwidget的位置    android:layout_alignParentBottom="true" -->
  18.
  19.             <TabWidget
  20.                 android:id="@android:id/tabs"
  21.                 android:layout_width="match_parent"
  22.                 android:layout_height="wrap_content"
  23.                 android:layout_alignParentBottom="false" >
  24.             </TabWidget>
  25.
  26.             <FrameLayout
  27.                 android:id="@android:id/tabcontent"
  28.                 android:layout_width="match_parent"
  29.                 android:layout_height="match_parent"
  30.                 android:layout_below="@android:id/tabs" >
  31.
  32.                 <LinearLayout
  33.                     android:id="@+id/tab1"
  34.                     android:layout_width="match_parent"
  35.                     android:layout_height="match_parent"
  36.                     android:background="#DEB887"
  37.                     android:orientation="vertical" >
  38.                 </LinearLayout>
  39.
  40.                 <LinearLayout
  41.                     android:id="@+id/tab2"
  42.                     android:layout_width="match_parent"
  43.                     android:layout_height="match_parent"
  44.                     android:background="#BCEE68"
  45.                     android:orientation="vertical" >
  46.                 </LinearLayout>
  47.
  48.                 <LinearLayout
  49.                     android:id="@+id/tab3"
  50.                     android:layout_width="match_parent"
  51.                     android:layout_height="match_parent"
  52.                     android:background="#7D9EC0"
  53.                     android:orientation="vertical" >
  54.                 </LinearLayout>
  55.             </FrameLayout>
  56.         </RelativeLayout>
  57.     </TabHost>
  58.
  59. </LinearLayout>

    一个linearlayout对应一个tab页面的布局。



[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. tabHost = getTabHost();
  2.
  3.         tabHost.addTab(tabHost
  4.                 .newTabSpec("111")
  5.                 .setIndicator("", getResources().getDrawable(R.drawable.wuyong))
  6.                 .setContent(R.id.tab1));
  7.
  8.         tabHost.addTab(tabHost
  9.                 .newTabSpec("222")
  10.                 .setIndicator("",
  11.                         getResources().getDrawable(R.drawable.gongsunsheng))
  12.                 .setContent(R.id.tab2));
  13.
  14.         tabHost.addTab(tabHost.newTabSpec("333")
  15.                 .setIndicator("", getResources().getDrawable(R.drawable.likui))
  16.                 .setContent(R.id.tab3));
  17.
  18.         tabHost.setBackgroundColor(Color.argb(150, 22, 70, 150));
  19.         tabHost.setCurrentTab(0);
  20.         tabHost.setOnTabChangedListener(new OnTabChangeListener() {
  21.             @Override
  22.             public void onTabChanged(String tabId) {
  23.                 Toast.makeText(FourthActivity.this, tabId, Toast.LENGTH_SHORT)
  24.                         .show();
  25.             }
  26.         });


二、ViewPager + PageAdapter

    目前最常见的tab界面就是使用viewpager来实现了。

    先来说一下viewpager的一般使用步骤：

    1. 在布局文件中添加viewpager控件

    2. 在代码中设置viewpager适配器，该类继承与pagerAdapter或它的子类。必须实现以下四个方法：

    （1）getCount（）

    （2）instantiateItem（）

    （3）destroyItem（）

    （4）isViewFromObject（）

    3. 初始化viewpager控件，设置监听器

    4. 设置监听事件（setOnPageChangeListener）

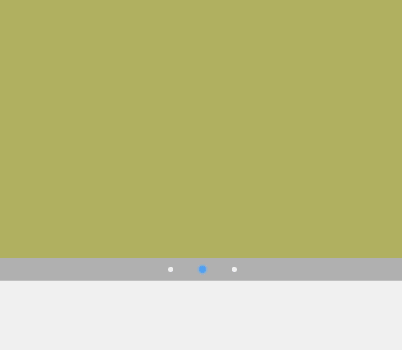

    下面看一下这种方式的效果图：


主要的功能代码如下：



[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. private void init() {
  2.         viewPager = (ViewPager) findViewById(R.id.first_vp);
  3.         LayoutInflater inflater = LayoutInflater.from(this);
  4.         View view1 = inflater.inflate(R.layout.first_layout1, null);
  5.         View view2 = inflater.inflate(R.layout.first_layout2, null);
  6.         View view3 = inflater.inflate(R.layout.first_layout3, null);
  7.         list.add(view1);
  8.         list.add(view2);
  9.         list.add(view3);
  10.
  11.         viewPager.setAdapter(pagerAdapter);
  12.         viewPager.setOnPageChangeListener(new OnPageChangeListener() {
  13.             @Override
  14.             public void onPageSelected(int arg0) {
  15.                 setDots(arg0);
  16.             }
  17.
  18.             @Override
  19.             public void onPageScrolled(int arg0, float arg1, int arg2) {
  20.             }
  21.
  22.             @Override
  23.             public void onPageScrollStateChanged(int arg0) {
  24.             }
  25.         });
  26.     }
[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. private PagerAdapter pagerAdapter = new PagerAdapter() {
[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1.         <span style="white-space:pre">    </span>//官方建议这么写
  2.         @Override
  3.         public boolean isViewFromObject(View arg0, Object arg1) {
  4.             return arg0 == arg1;
  5.         }
  6.    <span style="white-space:pre">     </span>//返回一共有多少个界面
  7.         @Override
  8.         public int getCount() {
  9.             return list.size();
  10.         }
  11. <span style="white-space:pre">        </span>//实例化一个item
  12.         @Override
  13.         public Object instantiateItem(ViewGroup container, int position) {
  14.             container.addView(list.get(position));
  15.             return list.get(position);
  16.         }
  17.  <span style="white-space:pre">       </span>//销毁一个item
  18.         @Override
  19.         public void destroyItem(ViewGroup container, int position, Object object) {
  20.             container.removeView(list.get(position));
  21.         }
  22.
  23.     };

    适配器中必须要实现以上的四个方法。

    如果只有这几个页面，交互性肯定是不好的，所以需要添加“指示器”，用来标识当前的页面是哪一个！我在这里用点来实现。就像效果图显示的那样。



[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. /**
  2.      * 初始化底部的点
  3.      */
  4.     private void initDots() {
  5.         pointLayout = (LinearLayout) findViewById(R.id.point_layout);
  6.         dots = new ImageView[list.size()];
  7.         for (int i = 0; i < list.size(); i++) {
  8.             dots[i] = (ImageView) pointLayout.getChildAt(i);
  9.         }
  10.         currentIndex = 0;
  11.         dots[currentIndex].setBackgroundResource(R.drawable.dian_down);
  12.     }
  13.
  14.     /**
  15.      * 当滚动的时候更换点的背景图
  16.      */
  17.     private void setDots(int position) {
  18.         if (position < 0 || position > list.size() - 1
  19.                 || currentIndex == position) {
  20.             return;
  21.         }
  22.         dots[position].setBackgroundResource(R.drawable.dian_down);
  23.         dots[currentIndex].setBackgroundResource(R.drawable.dian);
  24.         currentIndex = position;
  25.     }

    重点就是页面切换之后，点也要切换。这时候就用到了OnPageChangeListener中的onPageSelected（int arg0）这个方法了。



[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. @Override
  2.             public void onPageSelected(int arg0) {
  3.                 setDots(arg0);
  4.             }

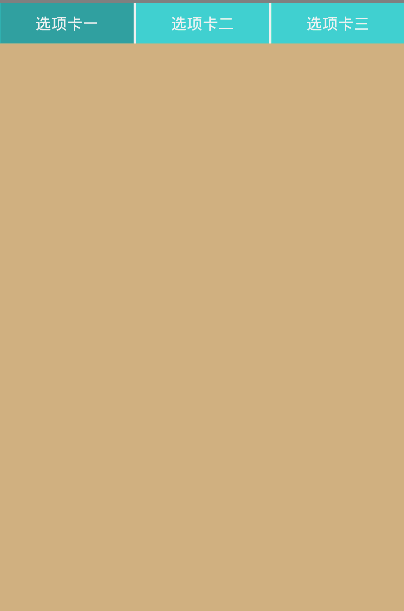

三、Fragment + FragmentManager



    fragment相信大家在项目中肯定都用过。这个方法主要就是利用fragmentManager对fragment的事务管理功能。

[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. // 三个选项卡
  2.     private LinearLayout tab1Layout, tab2Layout, tab3Layout;
  3.     // 默认选中第一个tab
  4.     private int index = 1;
  5.     // fragment管理类
  6.     private FragmentManager fragmentManager;
  7.     // 三个fragment
  8.     private Fragment tab1Fragment, tab2Fragment, tab3Fragment;
  9.
  10.     @Override
  11.     protected void onCreate(Bundle savedInstanceState) {
  12.         super.onCreate(savedInstanceState);
  13.         setContentView(R.layout.activity_second);
  14.         fragmentManager = getSupportFragmentManager();
  15.         init();
  16.     }
  17.
  18.     /**
  19.      * 初始化控件
  20.      */
  21.     private void init() {
  22.         tab1Layout = (LinearLayout) findViewById(R.id.tab1_layout);
  23.         tab2Layout = (LinearLayout) findViewById(R.id.tab2_layout);
  24.         tab3Layout = (LinearLayout) findViewById(R.id.tab3_layout);
  25.
  26.         tab1Layout.setOnClickListener(this);
  27.         tab2Layout.setOnClickListener(this);
  28.         tab3Layout.setOnClickListener(this);
  29.         //
  30.         setDefaultFragment();
  31.     }
  32.
  33.     /**
  34.      * 设置默认显示的fragment
  35.      */
  36.     private void setDefaultFragment() {
  37.         FragmentTransaction transaction = fragmentManager.beginTransaction();
  38.         tab1Fragment = new Tab1Fragment();
  39.         transaction.replace(R.id.content_layout, tab1Fragment);
  40.         transaction.commit();
  41.     }
  42.
  43.     /**
  44.      *切换fragment
  45.      * @param newFragment
  46.      */
  47.     private void replaceFragment(Fragment newFragment) {
  48.         FragmentTransaction transaction = fragmentManager.beginTransaction();
  49.         if (!newFragment.isAdded()) {
  50.             transaction.replace(R.id.content_layout, newFragment);
  51.             transaction.commit();
  52.         } else {
  53.             transaction.show(newFragment);
  54.         }
  55.     }
  56.
  57.     /**
  58.      * 改变现象卡的选中状态
  59.      */
  60.     private void clearStatus() {
  61.         if (index == 1) {
  62.             tab1Layout.setBackgroundColor(getResources().getColor(R.color.tab));
  63.         } else if (index == 2) {
  64.             tab2Layout.setBackgroundColor(getResources().getColor(R.color.tab));
  65.         } else if (index == 3) {
  66.             tab3Layout.setBackgroundColor(getResources().getColor(R.color.tab));
  67.         }
  68.     }
  69.
  70.     @Override
  71.     public void onClick(View v) {
  72.         clearStatus();
  73.         switch (v.getId()) {
  74.         case R.id.tab1_layout:
  75.             if (tab1Fragment == null) {
  76.                 tab1Fragment = new Tab1Fragment();
  77.             }
  78.             replaceFragment(tab1Fragment);
  79.             tab1Layout.setBackgroundColor(getResources().getColor(
  80.                     R.color.tab_down));
  81.             index = 1;
  82.             break;
  83.         case R.id.tab2_layout:
  84.             if (tab2Fragment == null) {
  85.                 tab2Fragment = new Tab2Fragment();
  86.             }
  87.             replaceFragment(tab2Fragment);
  88.             tab2Layout.setBackgroundColor(getResources().getColor(
  89.                     R.color.tab_down));
  90.             index = 2;
  91.             break;
  92.         case R.id.tab3_layout:
  93.             if (tab3Fragment == null) {
  94.                 tab3Fragment = new Tab3Fragment();
  95.             }
  96.             replaceFragment(tab3Fragment);
  97.             tab3Layout.setBackgroundColor(getResources().getColor(
  98.                     R.color.tab_down));
  99.             index = 3;
  100.             break;
  101.         }
  102.     }

    每一个fragment对应一个布局，点击不同的按钮来切换页面。效果如下图：



四、ViewPager + Fragment + FragmentPagerAdapter

    如果想使用fragment的时候又想可以左右滑动，就可以使用这种方式。主要的部分就在viewpager的适配器。它的适配器继承FragmentPagerAdapter.

[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. package com.tab.view.demo3;
  2.
  3. import java.util.ArrayList;
  4.
  5. import android.support.v4.app.Fragment;
  6. import android.support.v4.app.FragmentManager;
  7. import android.support.v4.app.FragmentPagerAdapter;
  8. public class FragmentAdapter extends FragmentPagerAdapter {
  9.     private ArrayList<Fragment> list;
  10.     public FragmentAdapter(FragmentManager fm, ArrayList<Fragment> list) {
  11.         super(fm);
  12.         this.list = list;
  13.     }
  14.     @Override
  15.     public Fragment getItem(int arg0) {
  16.         return list.get(arg0);
  17.     }
  18.     @Override
  19.     public int getCount() {
  20.         return list.size();
  21.     }
  22. }

    需要传入FragmentManager对象和一个存放fragment的list对象。

[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. /**
  2.      * 初始化viewpager
  3.      */
  4.     private void initViewPager() {
  5.         viewPager = (ViewPager) findViewById(R.id.third_vp);
  6.         fragmentsList = new ArrayList<>();
  7.         Fragment fragment = new Tab1Fragment();
  8.         fragmentsList.add(fragment);
  9.         fragment = new Tab2Fragment();
  10.         fragmentsList.add(fragment);
  11.         fragment = new Tab3Fragment();
  12.         fragmentsList.add(fragment);
  13.
  14.         viewPager.setAdapter(new FragmentAdapter(getSupportFragmentManager(),
  15.                 fragmentsList));
  16.         viewPager.setCurrentItem(0);
  17.         viewPager.setOnPageChangeListener(this);
  18.     }


    对button添加点击事件。

[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. @Override
  2.     public void onClick(View v) {
  3.         switch (v.getId()) {
  4.         case R.id.tab1_tv:
  5.             viewPager.setCurrentItem(0);
  6.             break;
  7.         case R.id.tab2_tv:
  8.             viewPager.setCurrentItem(1);
  9.             break;
  10.         case R.id.tab3_tv:
  11.             viewPager.setCurrentItem(2);
  12.             break;
  13.         }
  14.     }

    我 在布局文件中添加了一个imageview作为指示器。如果想第一种tab类型界面的实现方式那样在onPageSelected（）方法中进行设置，效 果是只能当页面完全切换过来之后才能把指示器移动过去。要想实现滑动页面的时候同时移动指示器，就需要在onPageScrolled()方法中进行设 置。

[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. @Override
  2.     public void onPageScrolled(int position, float positionOffset,
  3.             int positionOffsetPixels) {
  4.         offset = (screen1_3 - cursorImg.getLayoutParams().width) / 2;
  5.         Log.d("111", position + "--" + positionOffset + "--"
  6.                 + positionOffsetPixels);
  7.         final float scale = getResources().getDisplayMetrics().density;
  8.         if (position == 0) {// 0<->1
  9.             lp.leftMargin = (int) (positionOffsetPixels / 3) + offset;
  10.         } else if (position == 1) {// 1<->2
  11.             lp.leftMargin = (int) (positionOffsetPixels / 3) + screen1_3 +offset;
  12.         }
  13.         cursorImg.setLayoutParams(lp);
  14.         currentIndex = position;
  15.     }


    onPageScrolled中的三个参数比较重要。第一个参数是position。它的含义是表示当前显示的界面中的第一个界面。意思就是的当滑动的时 候，有可能出现两个界面，position指的是左边的界面。第二个参数是positionOffset指的是偏移量的比例，取值范围是[0, 1)。第三个参数是positionOffsetPixels是指偏移的像素值。后两个参数都相对页面（一个page）来说的。

    我之前有看到过设置指示器的时候用的前两个参数的，我也试了一下，OK的。不过感觉比较复杂，看了一下官方api，用第三个参数更简单。关键就是理解第一个参数position。用这种方法我只在代码里有两个判断就可以完成了。

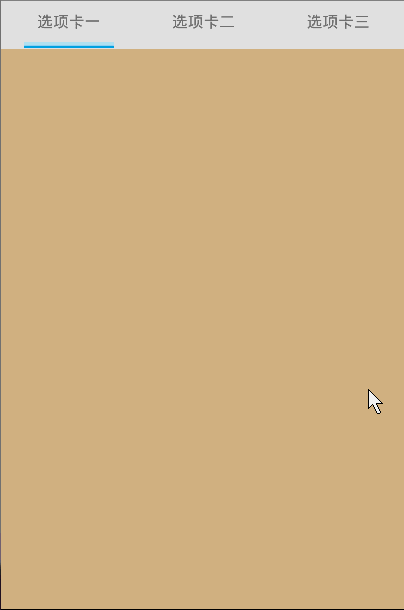

    效果图如下：



五、Viewpager + PagerTitleStrip / PagerTabStrip

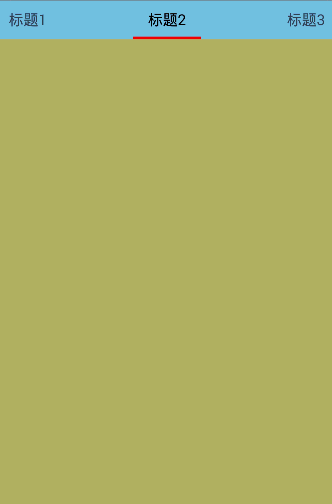

    这种方式没有上一种效果好看，而且标题变动。看一下效果图：



    布局文件：

[html] view plaincopy在CODE上查看代码片派生到我的代码片
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:layout_width="match_parent"
  4.     android:layout_height="match_parent"
  5.     android:orientation="vertical" >
  6.
  7.     <android.support.v4.view.ViewPager
  8.         android:id="@+id/fifth_vp"
  9.         android:layout_width="wrap_content"
  10.         android:layout_height="wrap_content"
  11.         android:layout_gravity="center" >
  12.
  13.         <android.support.v4.view.PagerTabStrip
  14.             android:id="@+id/fifth_strip"
  15.             android:layout_width="wrap_content"
  16.             android:layout_height="wrap_content"
  17.             android:layout_gravity="top"
  18.             android:background="#7EC0EE"
  19.             android:padding="10dip" />
  20.     </android.support.v4.view.ViewPager>
  21.
  22. </LinearLayout>

    先来说一下PagerTitleStrip和PagerTabStrip的区别：PagerTitleStrip没有指示器，只有标题，且标题没有响应事 件；而PagerTabStrip是带有指示器的，当然也有标题，具有相应事件。二者的实现只在布局文件中有区别，只需要把 android.support.v4.view.PagerTabStrip改成 android.support.v4.viewPagerTitleStrip即可。
    代码中需要注意的就是，在适配器中重写getPageTitle(int)方法来显示标题。

[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. PagerAdapter pagerAdapter = new PagerAdapter() {
  2.                 //此处省略其他的方法
[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. // 重写此方法即可显示标题
  2. @Override
  3. public CharSequence getPageTitle(int position) {
  4.     return titleList.get(position);
  5. }
  6. ;



总结：

    我目前所遇到的tab类型界面的实现方式就是这么多了，若果大家有其他的实现方式，请留言。如果我写的有误，请留言指正，共同进步！谢谢！

    Demo下载地址：http://download.csdn.net/detail/crazy1235/8358671

posted @ 2015-09-22 10:30  Nicat  阅读(547)  评论(0)  编辑  收藏  举报
