图像特征-harris

图像特征-harris

概念

• 作用：对图像中的平滑区域、边界区域、角点进行检测
• 大致原理：使用一定大小的窗口在图像中的所有地方进行微小移动，对移动的差异值进行处理，判断是平滑区域、边界区域和角点

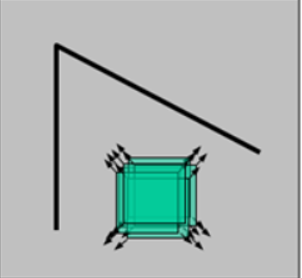

平滑区域：

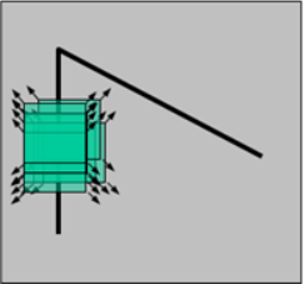

边界区域：

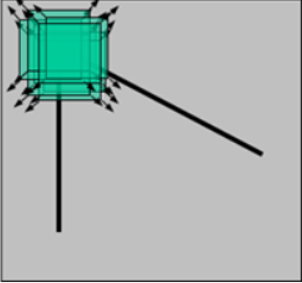

角点区域：

相关数学推导

目标：计算图像中每个像素点的自相似性，由自相似性可以判断出该像素属于哪种类型的区域

自相似性的计算

自相似性的计算公式：

$$c(x,y;\Delta x,\Delta y)=\sum_{(u,v)\in W(x,y)}w(u,v)(I(u,v)-I(u+\Delta x, v+\Delta y))^{2} \\其中W(x,y)是以点(x,y)为中心的窗口，像核一样代表该区域内的权重分布 \\I(x,y)是某点的灰度值$$

对自相似性的计算公式进行转换：

$$I(u+\Delta x, v+\Delta y) \\=I(u,v)+I_{x}(u,v)\Delta x+I_{y}(u,v)\Delta y+O(\Delta x^{2},\Delta y^{2}) \\\approx I(u,v)+I_{x}(u,v)\Delta x+I_{y}(u,v)\Delta y \\\; \\\therefore c(x,y;\Delta x,\Delta y) \\\approx \sum_{w}(I(u,v)+I_{x}(u,v)\Delta x+I_{y}(u,v)\Delta y)^{2} \\=\begin{bmatrix}\Delta x&\Delta y \\\end{bmatrix}M(x,y)\begin{bmatrix}\Delta x \\\Delta y\end{bmatrix} \\其中M(x,y)=\sum_{w}\begin{bmatrix}I_{x}(x,y)^{2} &I_{x}(x,y)I_{y}(x,y) \\I_{x}(x,y)I_{y}(x,y) & I_{y}(x,y)^{2} \\\end{bmatrix} \\=\begin{bmatrix}\sum_{w}I_{x}(x,y)^{2} &\sum_{w}I_{x}(x,y)I_{y}(x,y) \\\sum_{w}I_{x}(x,y)I_{y}(x,y) & \sum_{w}I_{y}(x,y)^{2} \\\end{bmatrix} \\=\begin{bmatrix}A &C \\C &B \\\end{bmatrix} \\\; \\即c(x,y;\Delta x,\Delta y)\approx A\Delta x^{2}+2C\Delta x\Delta y+B\Delta y^{2}$$

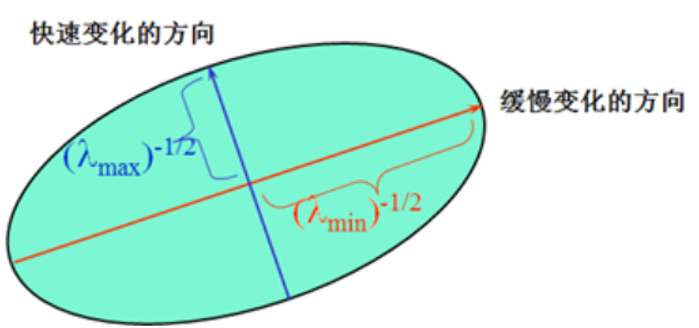

注意到二次函数$A\Delta x^{2}+2C\Delta x\Delta y+B\Delta y^{2}$在平面上本质是一个椭圆函数，是一个中心点在原点的倾斜椭圆，在3维空间上是一个顶点向下的椭圆锥
对其进行坐标转换或者实对称矩阵M进行对角化，可以消去中间项$2C\Delta x\Delta y$，把倾斜的椭圆放平，其中对角矩阵是$\begin{bmatrix}\lambda 1 &0 \\0 &\lambda 2 \\ \end{bmatrix}$，$\lambda 1$和$\lambda 2$对应了椭圆的两个轴

所以直观上来看，椭圆的两个轴长大小发生变化时自相似性的大小也会发生变化

根据自相似性作判断

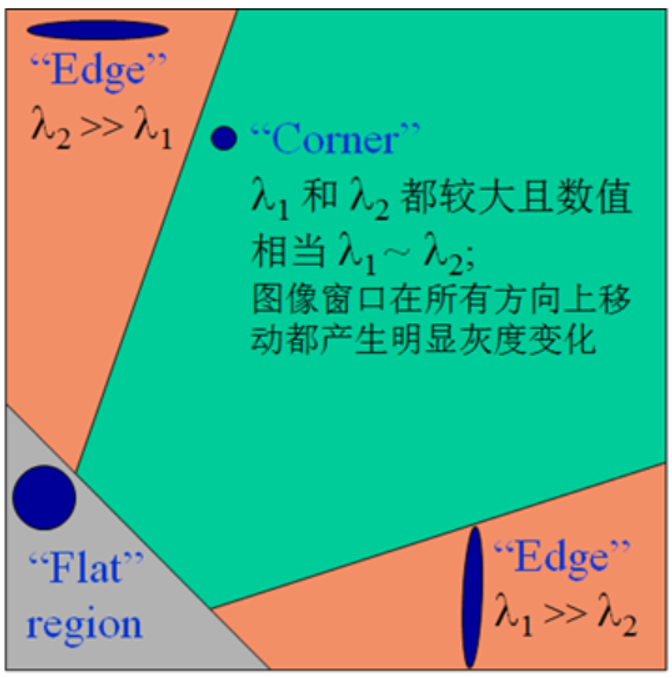

根据像素点的特征值（$\lambda 1、\lambda 2$）大小，判断该点在哪种类型区域

• 边界：一个特征值大，另一个特征值小。自相关函数值在某个方向上大，其它方向上小
• 平面：两个特征值都小，且近似相等。自相关函数值在各个方向上都小
• 角点：两个特征值都大，且近似相等。自相关函数值在各个方向上都增大

角点相应R值：对$\lambda 1、\lambda 2$进行处理，方便判断

$$R=detM-\alpha(traceM)^{2} 其中detM = \lambda 1\lambda 2 \\traceM = \lambda 1+\lambda 2 \\\alpha在OpenCV中一般取值为0.04$$

• 当R>0：很可能是属于角点区域
• 当R≈0：很可能是属于平滑区域
• 当R<0：很可能是属于边界区域

函数运用

dst = cv2.cornerHarris(src, blockSize, ksize, k)

• src：数据类型为float32的图像
• blockSize： 角点检测中指定区域的大小
• ksize： Sobel求导中使用的窗口大小
• k： 取值参数为 [0,04,0.06]，即角点相应R值中的$\alpha$
• dst：图中每个像素点的自适应值

运用例子：

import cv2
import numpy as np

# 读入图片，转灰度图
img = cv2.imread('test_1.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 使用cornerHarris函数，指定检测区域大小为2x2，Sobel算子大小为3x3，k取0.04
dst = cv2.cornerHarris(gray, 2, 3, 0.04)

# 对可能为角点的点标红
img[dst>0.01*dst.max()]=[0,0,255]

# 显示
cv2.imshow('dst',img)
cv2.waitKey(0)
cv2.destroyAllWindows()
