计算机网络笔记（5）

第5章运输层

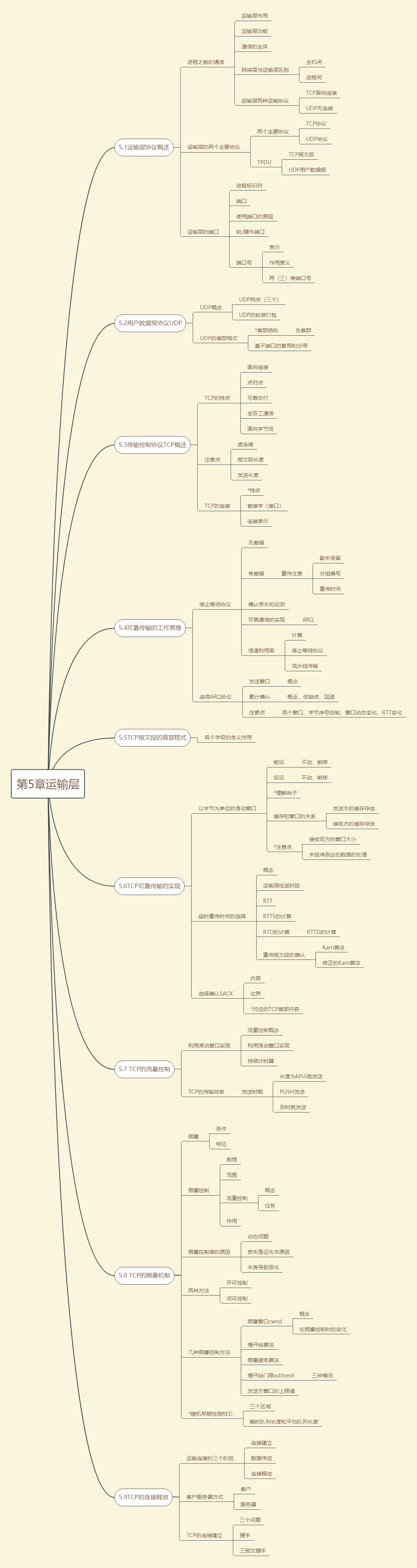

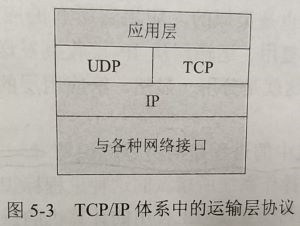

5.1运输层协议概述

进程之前的通信

运输层作用：运输层向上面的应用层提供通信服务（从通信和信息处理的角度看）
通信的实体：主机中的进程（两台主机进行通信（端到端通信）就是两台主机中的应用进程相互通信）
运输层的重要功能：复用和分用

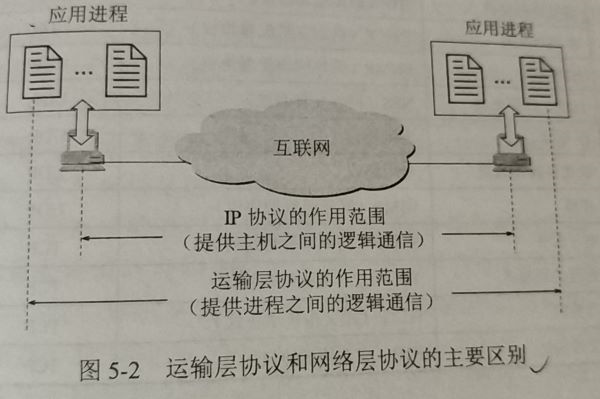

运输层与网络层的区别：

• 网络层：为主机之间提供逻辑通信
• 运输层：为应用进程之间提供端到端的逻辑通信

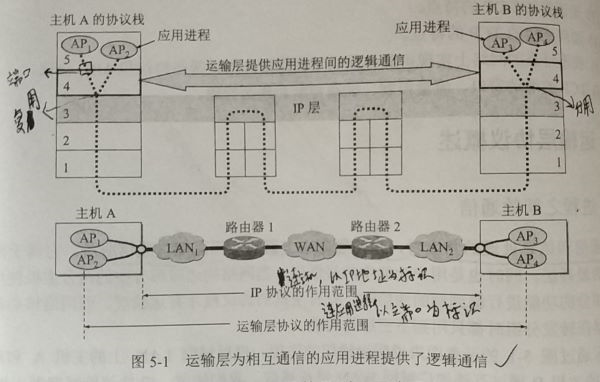

  运输层向高层用户屏蔽了下面网络核心的细节（进程间的通信好像在运输层实体间有一条端到端的逻辑通信信道）


运输层的两种不同运输协议：

1. 面向连接的TCP
   尽管下面的网络是不可靠的，但这种逻辑通信信道相当于一条全双工的可靠信道（存在一层是可靠的即全体可靠）
2. 无连接的UDP
   这种逻辑通信信道仍然是一条不可靠信道


运输层的两个主要协议

TCP/IP运输层的两个主要协议（均是互联网正式标准）：

• 用户数据报协议UDP
• 传输控制协议TCP


运输协议数据单元TPDU：两个对等运输实体在通信时传送的数据单位
（根据所使用的协议区分）

1. TCP报文段（使用TCP协议）
   提供面向连接的服务
   特点：有确认机制、数据单元首部增大很多、占用许多的处理机资源
2. UDP用户数据报（使用UDP协议）
   传送数据之前不需要先建立连接

运输层的端口

进程标识符：标志计算机中的进程（不同的操作系统标识符格式可能不同）
协议端口号（端口）：传输层把端口当做终点传送报文，剩下的工作（最后交付目的报文）由TCP或UDP来完成
需要端口的原因：进程的创建和撤销都是动态的，改变接收报文的进程不用通知所有发送方，所以需要利用目的主机提供的功能（终点）来识别终点，而不需要知道具体实现这个功能的进程是哪一个

软件端口和硬件端口：

• 软件端口：在协议栈层间的抽象的协议端口，是应用层的各种协议进程与运输实体进行层间交互的一种地址
• 硬件端口：不同硬件设备进行交互的接口

端口号：

• 表达：用一个16位端口号来标志一个端口
• 意义：端口号只有本地意义，标志本计算机应用层中的各个进程在和运输层交互时的层间接口

运输层的端口号分为两（三）大类：

1. 服务器端使用的端口号：
   两类：熟知端口号（0-1023，标记常规的服务进程）、登记端口号（1024-49151，标记无熟知端口号的非常规服务进程）
2. 客户端使用的端口号（19152-65535，留给客户进程选择暂时使用的端口号）

5.2用户数据报协议UDP

UDP概述

UDP主要特点：

1. UDP是无连接的
2. UDP使用尽最大努力交付

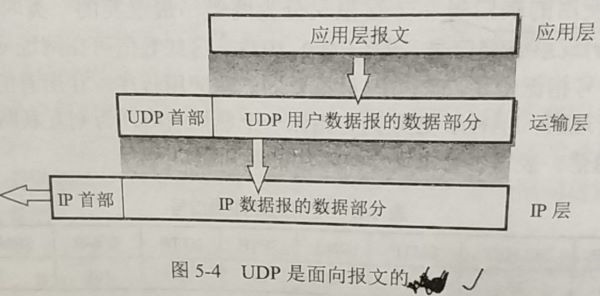

3. UDP是面向报文的

4. UDP没有拥塞控制
5. UDP支持一对一、一对多、多对一、多对多的交互通信
6. UDP的首部开销小

UDP的首部格式

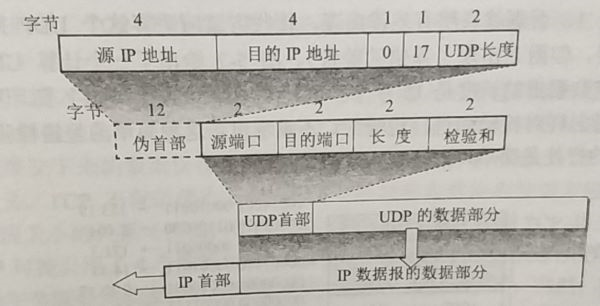

UDP用户数据报的首部和伪首部：

• 伪首部：在计算检验和时临时添加，既不上交也不下传，仅仅为了计算检验和


UDP基于端口的分用：

（复用与分用类似，不过数据流方向相反）

5.3传输控制协议TCP概述

TCP最主要的特点

1. TCP是面向连接的运输层协议
2. 每一条TCP连接只能有两个端点，每一条TCP连接只能是点对点的
3. TCP提供可靠交付的服务
4. TCP提供全双工通信

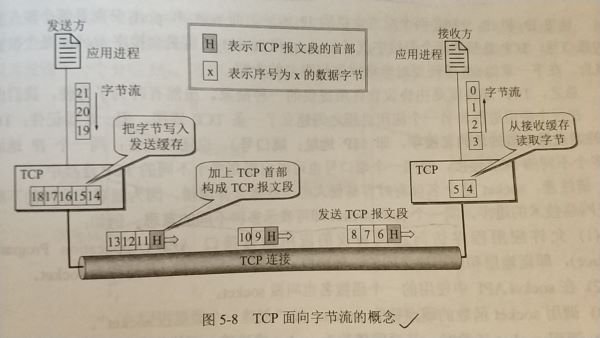

5. 面向字节流（按字节编址）


TCP注意：

1. 连接是虚连接
2. 报文段长度：
   不关心应用进程把多长的报文发送到TCP的缓存
   根据对方给的窗口值和当前网络的拥塞程度决定报文段的字节数
3. 发送长度：
   可以把长数据块划分短些再传送，也可以积累足够多字节再发送

TCP的连接

特点：TCP把连接作为最基本的抽象

套接字（接口）：TCP连接的端点，用IP地址拼接上端口号来表示
（ 套接字 socket =（IP地址：端口号））

TCP连接：唯一地被通信两端的两个端点（两个套接字）所确定
（ TCP连接 ::= {socket1, socket2} = {(IP1: port1), (IP2: port2)} ）

注：socket有多种意思

5.4可靠传输的工作原理

不同层的协议数据单元：运输层的是报文段，网络层的是IP数据报，一般讨论问题时都简称分组

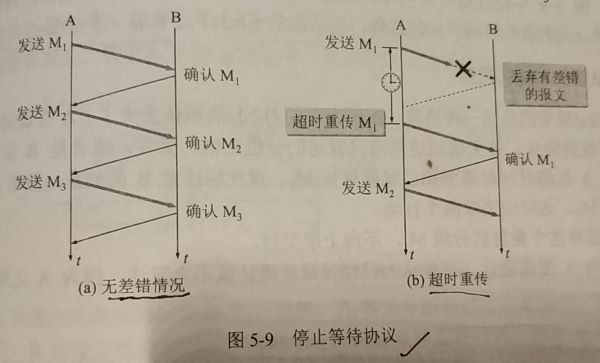

停止等待协议

无差错情况：

出现差错情况：要求重传

• 重传注意点：
   1）发送分组后要暂留分组的副本（方便重传）
   2）分组和确认分组都要编号
   3）等待重传时间应该稍长于数据在分组传输的平均时间

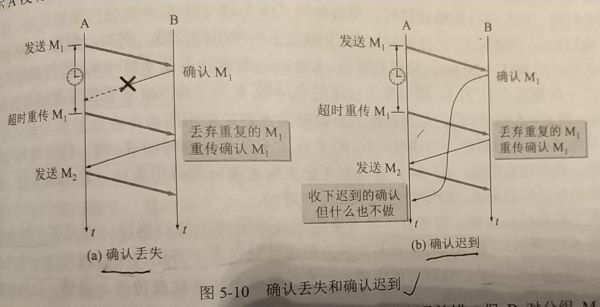

确认丢失和确认迟到：

可靠通信的实现：

• 使用确认和重传机制，可在不可靠的传输网络上实现可靠的通信
• 自动重传请求ARQ：使用确认和重传机制的可靠传输协议，意思是请求是自动进行的

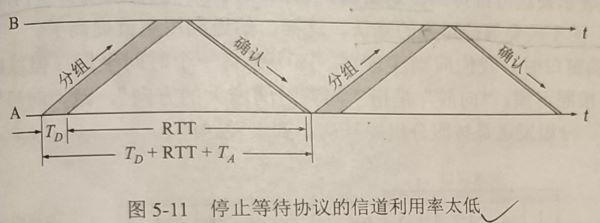

信道利用率：

• 信道利用率的计算:
  $U=\frac{T_{D}}{T_{D}+RTT+T_{A}}$
• 停止等待协议的优缺点：
  优点：简单
  缺点：信道利用率低

• 流水线传输：
  概念：发送方可连续发送多个分组，不必等待对方的确认
  优点：获得很高的信道利用率


连续ARQ协议

发送窗口：

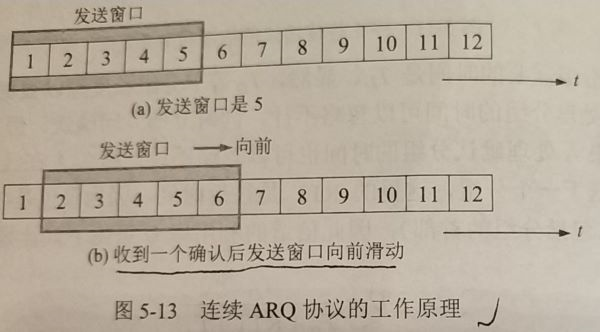

• 位于发送窗口内的多个分组都可连续发送出去，而不需要等待对方的确认（但超出发送窗口的分组不能发送）
• 发送方每收到一个确认就把发送窗口向前滑动一个分组的位置


累计确认方式：

• 概念：只对按序到达的最后一个分组发送确认（表示到这个分组为止的所有分组都已经正确收到了）
• 优缺点：
  优点：容易实现，即使确认丢失也不必重传
  缺点：不能向发送方反映出接收方已经正确收到的分组的信息
• Go-back-N（回退N）：
  概念：分组丢失时，表示需要再退回来重传已经发送过的N个分组
  影响：当通信线路质量不好时，连续ARQ协议会带来负面的影响

TCP可靠通信的注意点

1. 每一端都必须设有两个窗口：发送窗口和接收窗口
2. 用字节的序号进行控制：TCP所有的确认都是基于序号的
3. 两端的窗口常处于动态变化中
4. TCP连接的往返时间RTT不是固定不变的

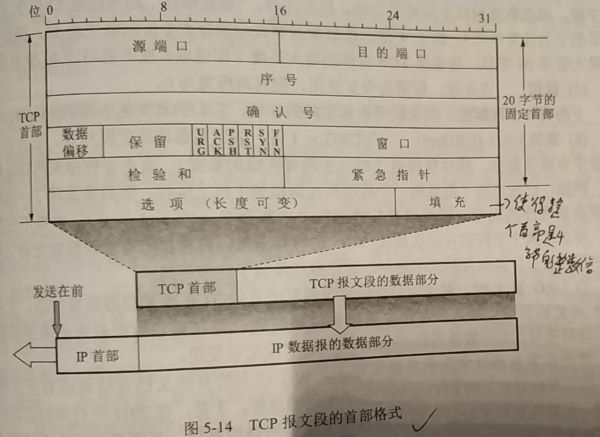

5.5TCP报文段的首部格式

• 源端口和目的端口：
  端口是运输层与应用层的服务接口，实现运输层的复用和分用功能
• 序号：
  报文段所发送的数据的第一个字节的序号（TCP传送的数据流每个字节都有编号）
• 确认号：
  期望收到对方下一个报文段的数据的第一个字节的序号
• 数据偏移：
  TCP报文段的数据起始处与TCP报文段的起始处的距离（即首部长度）
• 保留：
  保留为今后使用
• URG：加急位（优先级）
• ACK：确认号是否有效
• PSH：是否尽快传送（不等待缓存满）
• RST：复位位（释放连接，重新建立运输连接）
• SYN：同步位（表示连接请求还是连接接受报文）
• FIN：终止位（发送完毕，释放连接）
• 窗口：
  让对方设置发送窗口的依据
• 检验和：
  包括首部和数据的检验，计算时加上伪首部
• 紧急指针：
  指出本报文段中紧急数据有多少字节（紧急数据在数据段的最前面）
• 选项：
  很多选项，包括最大报文段长度MSS（MSS：TCP报文段中数据字段的最大长度）
• 填充：使整个首部长度是4字节的整数倍

5.6TCP可靠传输的实现

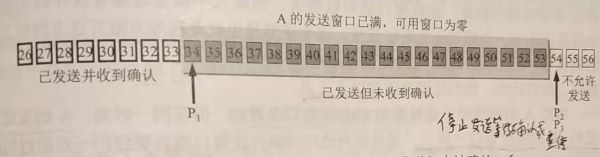

以字节为单位的滑动窗口

前沿和后沿：

• 后沿：
  不动：没有收到新的确认
  前移：收到了新的确认

• 前沿：
  不动：收到确认，同时对方通知的窗口缩小了
  前移：收到确认，同时对方通知的窗口不变

• 各情况例子（各例子按不同的假设进行，上一情况不一定能作为先前条件）

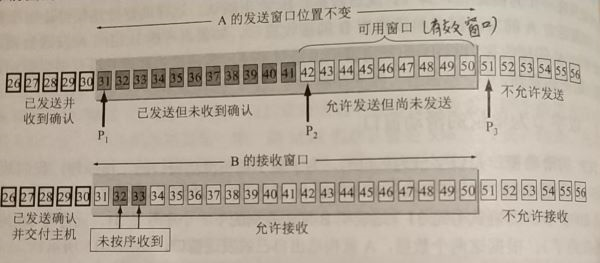

  根据B给出的窗口值，A构造出自己的发送窗口：

  A发送了11个字节的数据：

  A接收到新的确认号，发送窗口向前滑动：

  发送窗口内的序号都属于已发送但未被确认：

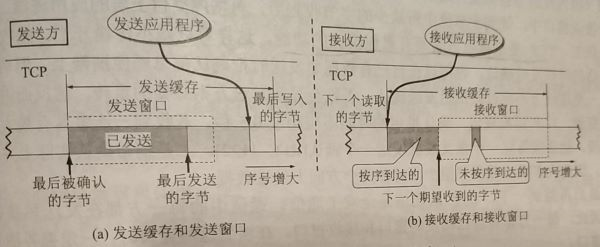

TCP的缓存和窗口的关系：

• 发送缓存暂时存放：
   1）发送应用程序传送给发送方TCP准备发送的数据
   2）TCP已发送但尚未收到确认的数据
• 接收缓存暂时存放：
   1）按序到达的、但尚未被接收应用程序读取的数据
   2）未按序到达的数据

注意点：

1. A的发送窗口并不总是和B的接收窗口一样大（有一定的时间滞后）
2. TCP对不按序到达的数据无规定处理（通常先暂存然后等待其他数据）
3. 接收方必须有累计确认的功能

超时重传时间的选择

概念：TCP每发一个报文段就重置一次计时器，超时就要重传
运输层时延特点：往返时延方差很大（与下层传输有关）

RRT：报文段的往返时间
加权平均往返时间（平滑的往返时间）$RTT_{S}$：
$新的RTT_{S}=(1-\alpha )\times (旧的RTT_{S})+\alpha \times (新的RTT样本)$
（$\alpha$是小于1的系数，第一次时$RTT_{S}=RTT$）

超时重传时间RTO：

• RTO应略大于$RTT_{S}$：
  $RTO=RTT_{S}+4\times RTT_{D}$
• RTT的偏差的加权平均值$RTT_{D}$：
  $新的RTT_{D}=(1-\beta )\times (旧的RTT_{D})+\beta \times \left | RTT_{S}-新的RTT样本 \right |$
  （$\beta$是小于1的系数）

重传报文段的确认：

• Karn算法：
  在计算加权平均RTTS时，只要报文段重传了，就忽略其往返时间样本
• 修正的Karn算法：
  报文段每重传一次就把RTO增大一点
  $新的RTO=\gamma \times (旧的RTO)$
  （\gamma 通常为2）

选择确认SACK

内容：接收方接收到了不连续的字节流，先接收已传达的字节块，再把这些信息告诉发送方，让发送方不再重复发送已收到的数据。

边界：每个不连续的字节块都有左右两个边界，分别用指针标记它们

对应的TCP首部内容：

• 要使用选择确认，首部要有“允许SACK”的选项
• “确认号字段”用法不变
• 首部选项中最多只有4个字节块的边界信息（(4x2)边界x4字节 < 40字节）


5.7 TCP的流量控制

利用滑动窗口实现

流量控制：让发送方的发送速率不要太快，让接收方来得及接收

利用滑动窗口进行流量控制：

持续计时器：
（TCP为每个连接设有一个持续计时器）

• 发送方收到零窗口通知就启动计时器
• 时间到期，发送方发送零窗口探测报文段，对方空闲则在确认报文中给出窗口值
• 若窗口仍为零则重启计时器，否则打破死锁继续传送

TCP的传输效率

TCP报文段的发送时期：

1. 第一种机制：
   TCP维护一变量，它等于最大报文长度MSS
   当缓存数据长度为MSS字节时就组装成TCP发送
2. 第二种机制：
   执行TCP的PUSH操作（推送操作，即发送方应用要求发）
3. 第三种机制：
   计时器期限到就组装发送

5.8 TCP的拥塞机制

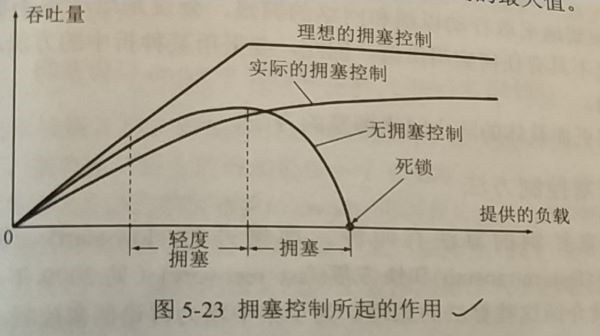

拥塞：

• 条件：$\sum 对资源的需求 > 可用资源$
• 特征：许多资源供应不足，网络吞吐量随负荷增大而下降

拥塞控制：

• 前提：网络能够承受现有的网络负荷
• 范围：是一个全局性的过程，涉及很多因素
• 流量控制：
   概念：在给定的发送端和接收端之间的点对点通信量的控制
   任务：抑制发送端发送数据的速度，以便接收端来得及接收
• 作用：


拥塞控制难的原因：

1. 拥塞控制是动态的问题
2. 分组的丢失时网络发生拥塞的征兆而不是原因
3. 拥塞控制机制本身也可能引起网络性能恶化

两种方法：

• 开环控制：事先将有关发生拥塞的因素考虑周到（不可能实现）
• 闭环控制：基于反馈环路概念（可实现）

几种拥塞控制方法

拥塞窗口cwnd：发送方维护一个叫拥塞窗口的状态变量，其大小取决于网络的拥塞程度（动态变化），发送方让自己的发送窗口等于拥塞窗口

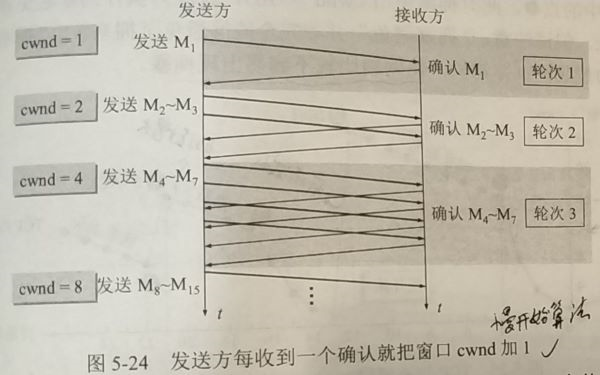

慢开始算法：

• 概念：每经过一个传输轮次，拥塞窗口就加倍
• 传输轮次：一个传输轮次 = 往返时间RTT


拥塞避免算法（加法增大）：每经过一个传输轮次，拥塞窗口就加1（即让拥塞窗口缓慢增大，使网络比较不易出现拥塞）

慢开始门限ssthresh状态变量：

• cwnd < ssthresh：使用慢开始算法
• cwnd > ssthresh：使用拥塞避免算法
• cwnd = ssthresh：可以用慢开始算法，也可以用拥塞避免算法

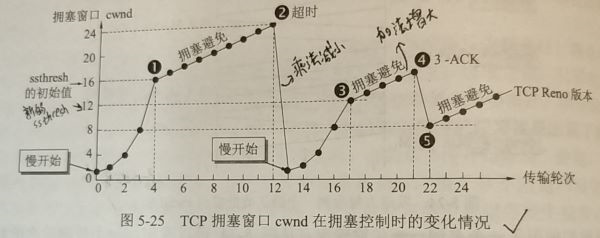

TCP拥塞窗口在拥塞控制时的变化情况：

• ssthresh的调整：出现网络拥塞和三报文重传都要调整为ssthresh = cwnd / 2
• 超时：即判断为网络拥塞，cwnd要降为1
• 三报文重传（3-ACK）：cwnd降为调整后的ssthresh（即cwnd /= 2）

发送方窗口的上限值：Min[rwnd , cwnd]
（rwnd：接受方窗口，cwnd：拥塞窗口）

*随机早期检测RED

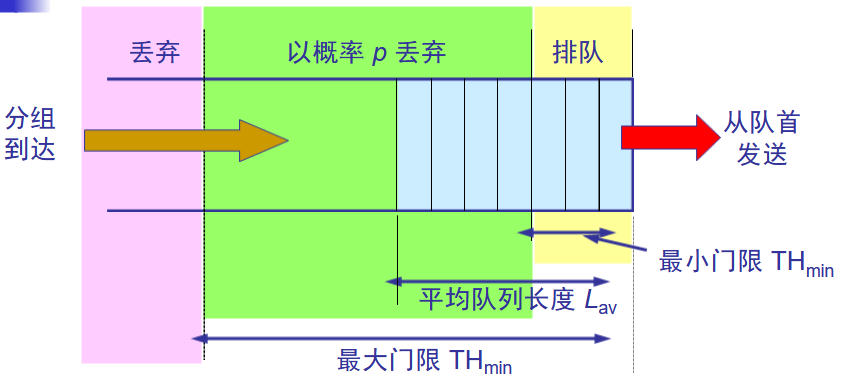

RED将路由器的到达队列划分为三个区域：

瞬时队列长度和平均队列长度：平均队列长度的变化平滑于瞬时队列长度的变化

5.9TCP的连接释放

运输连接的三个阶段：连接建立、数据传送和连接释放
（运输连接管理是使连接建立和释放正常运行）

客户服务器方式（C/S方式）：

• TCP连接采用C/S方式
• 客户：主动发起连接建立的应用进程
• 服务器：被动等待连接建立的应用进程

TCP的连接建立

TCP连接建立要解决的三个问题：

• 每一方能确知对方的存在
• 允许双方协商一些参数
• 能对运输实体资源进行分配

握手：TCP建立连接的过程

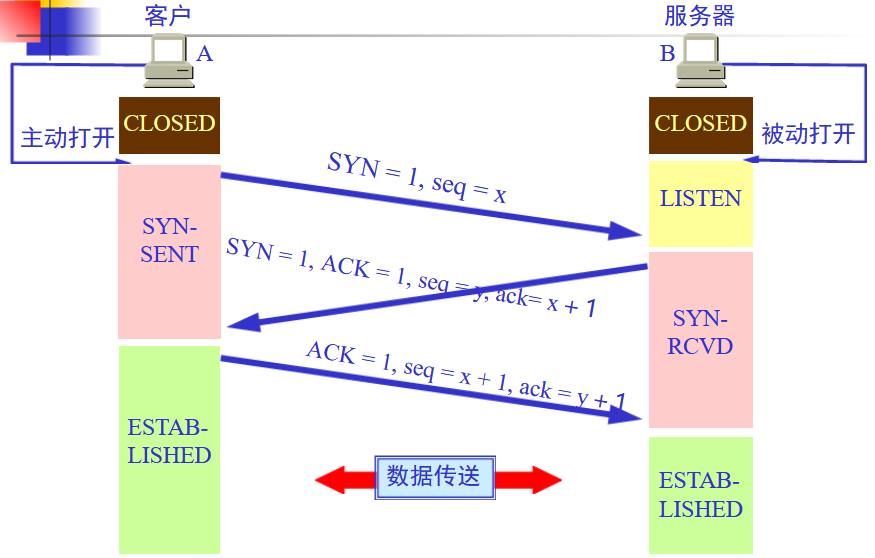

三报文握手建立TCP连接：

• SYN：同步号有效
• seq：请求开始的序列号
• ACK：确认号有效
• ack：确认号
• 三报文握手的作用：双方作好数据准备工作，双方协商好初始序列号

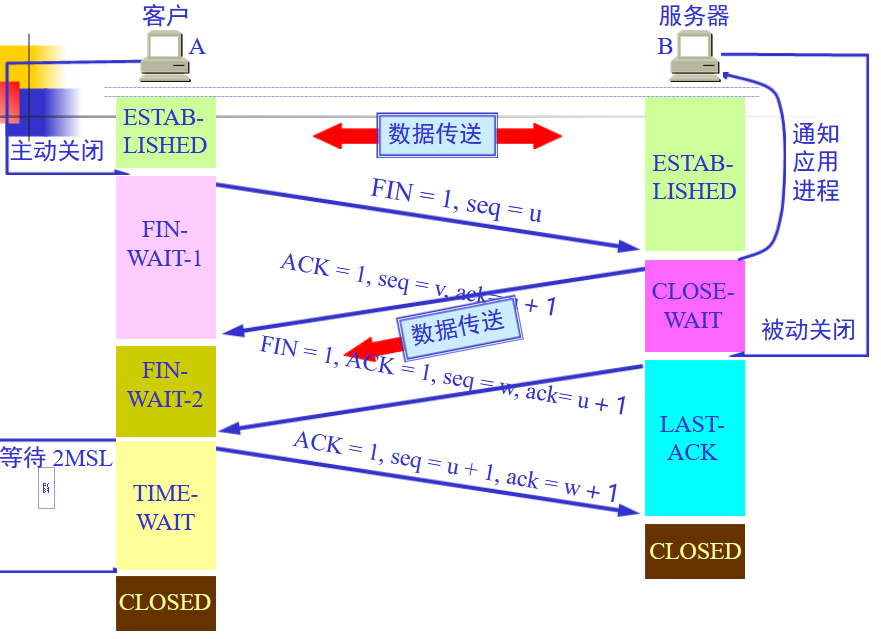

*TCP的连接释放

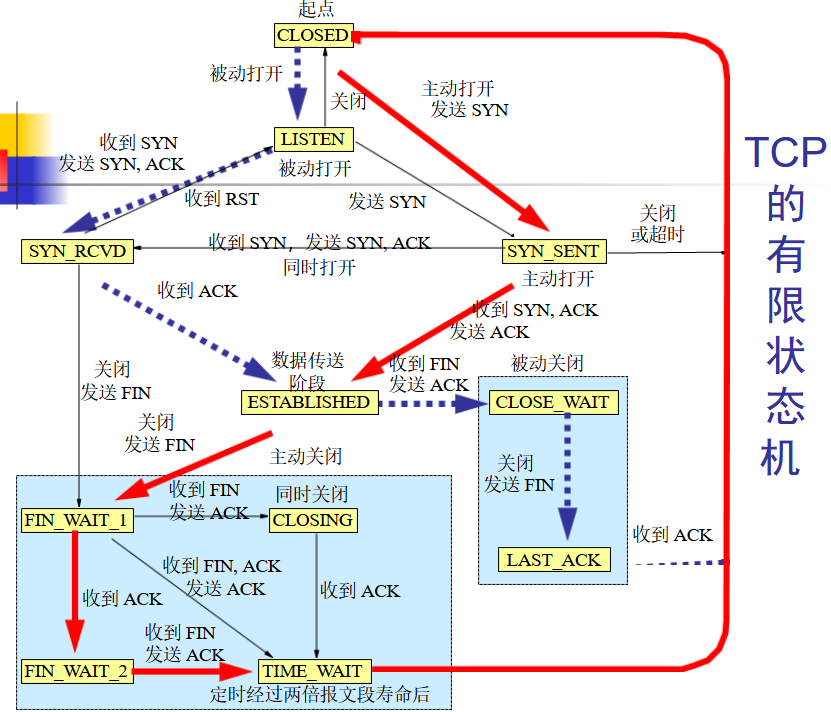

*TCP的有限状态机
