springmvc的相关组件
1.前端控制器:DispathcerServlet-》需要自己手动配置,作用是帮我们调用一些其他的功能组件
2.处理器映射器:HandlerMapping-》作用是帮我们将地址解析,然后返回处理器执行链
3.处理器适配器:HandlerAdapter-》作用是被前端控制器调用帮我调用处理器
4.处理器:Handler-》把我们一些特有的行为进行封装
5.视图解析器:ViewResolver-》解析视图
6.视图:View

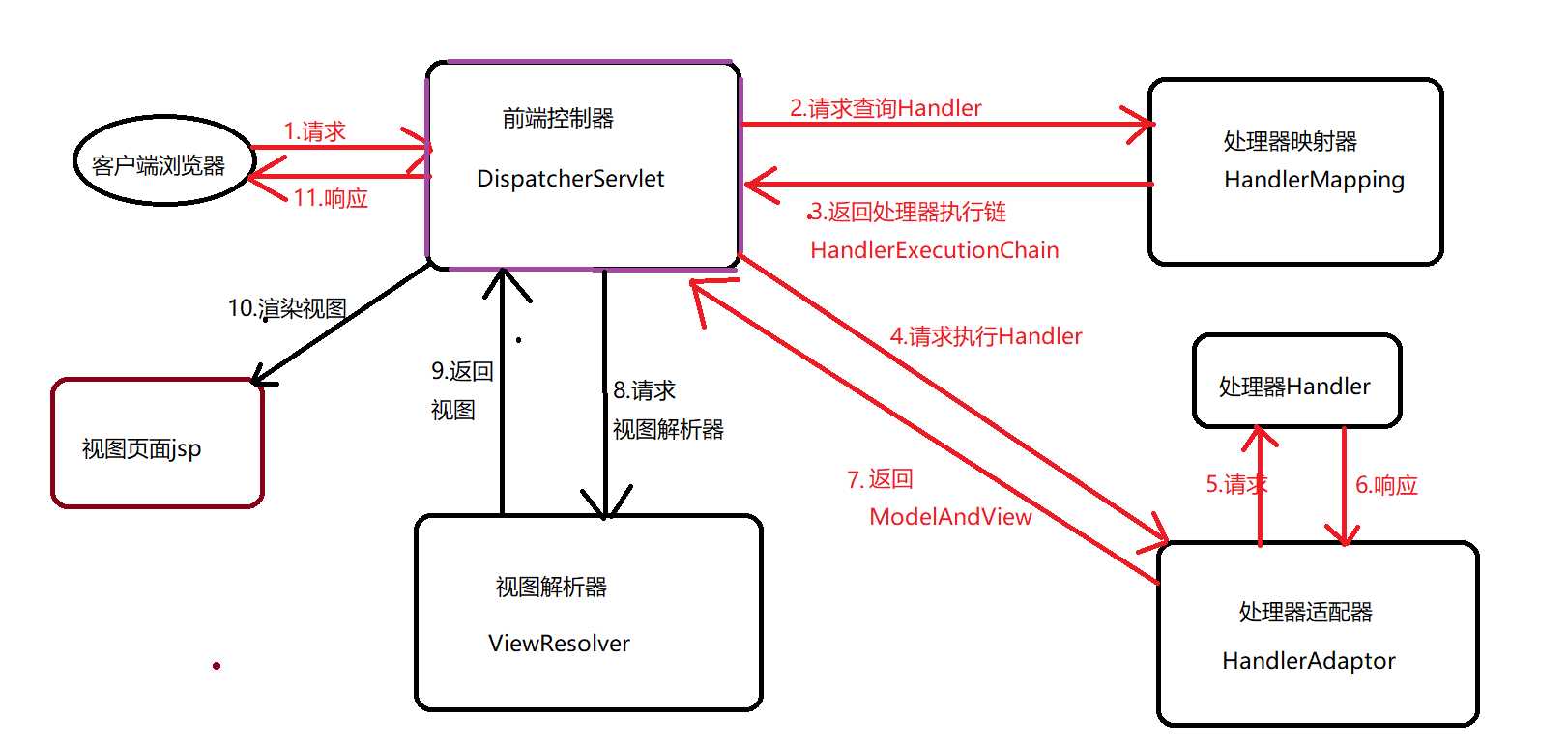

在这里插入图片描述


1.用户发送请求至前端控制器DispatcherServlet
2.DispatcherServlet收到请求调用HandlerMapping处理器映射器
3.处理器映射器找到具体的处理器(可以根据xml配置、注解进行查找),生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet
4.DispatcherServlet调用HandlerAdapter处理器适配器
5.HandlerAdapter经过调用具体的处理器
6.Controller执行并返回ModelAndView
7.HandlerAdapter将Controller执行结果ModelAndView返回给DispatcherServlet
8.DispatcherServlet将ModelAndView传给ViewReslover视图解析器
9.ViewReslover解析后返回具体View
10.DispatcherServlet根据View进行渲染(将模型数据填充到视图中),DispatcherServlet响应用户)
