Xilinx Aurora IP 仿真测试

1 Aurora IP 简介

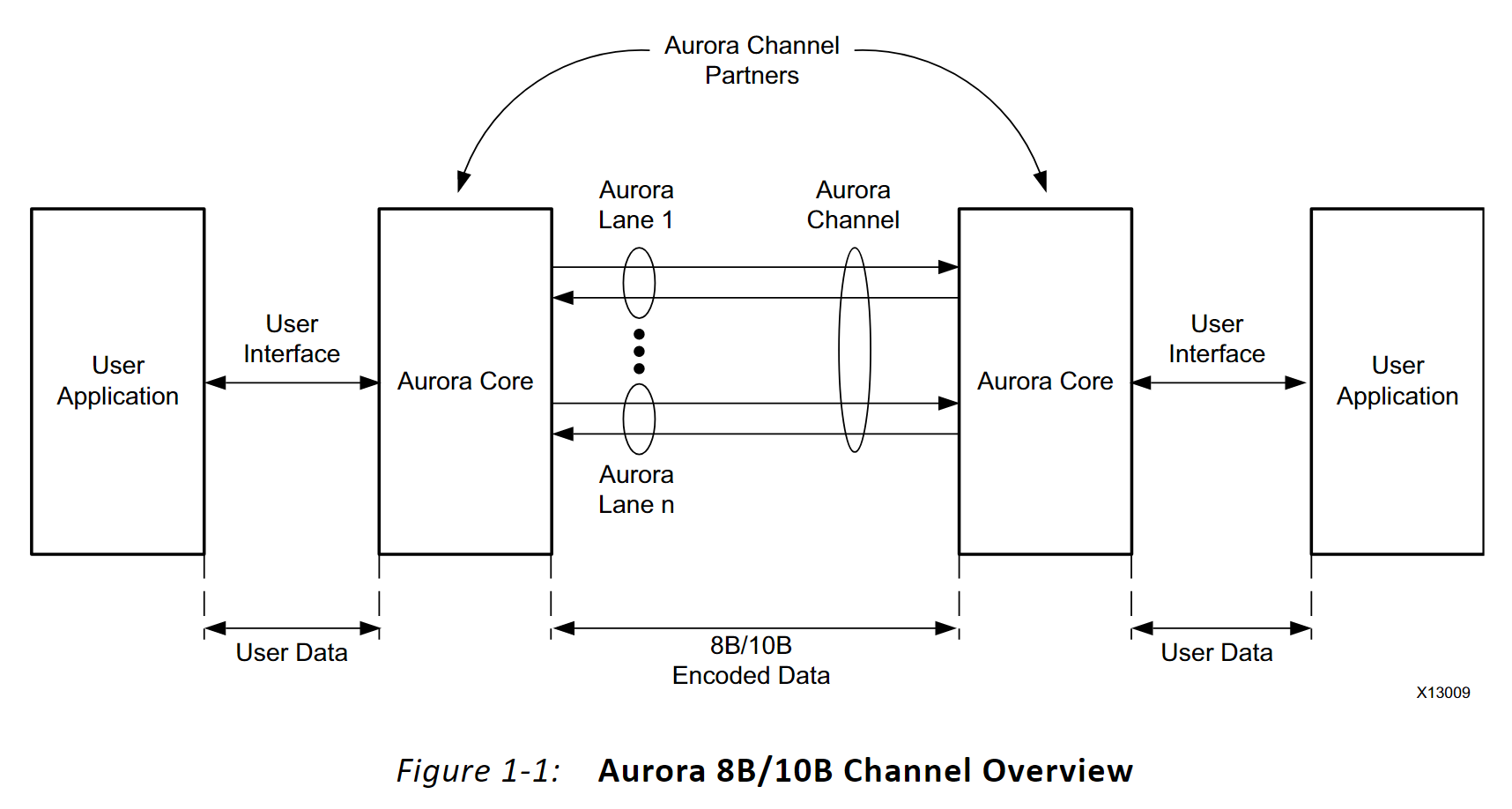

　　Aurora IP 核是Xilinx 推出的可扩展、轻量级、高速串行通信的链路层协议。通常在两个FPGA之间进行通信使用。使用Aurora协议通信交互的示意图如下：

 　　Xilinx Aurora IP的本质的是Xilinx 在GTP/GTX/GTH的物理Serdes硬核基础上，实现了一套自定义的链路层交互。Xilinx Aurora支持 Aurora 8B10B和Aurora 64B66B两种编码协议的IP。

2 Aurora 8B10B IP 配置

　　以Aurora 8B10B IP为例，来说明Auraro配置参数的意义。需要注意的是只有Framing接口模式才支持CRC校验，因为Streaming接口没有last信号，IP无法判断CRC计算的起始。

3 Aurora 8B10B IP接口

接口名称	输入/输出	时钟域	描述
用户接口（S_AXI）
s_axi_tx_tdata[0:(8n–1)] / s_axi_tx_tdata[(8n–1):0]	输入	user_clk	发送数据，数据位宽是n*字节，可以配置大小端
s_axi_tx_tready	输出	user_clk	IP发送端准备好信号
s_axi_tx_tlast	输入	user_clk	Framing模式下的发送帧结束信号
s_axi_tx_tkeep[0:(n–1)] / s_axi_tx_tkeep[(n–1):0]	输入	user_clk	指示last信号对应的字节数据是否有效
s_axi_tx_tvalid	输入	user_clk	数据发送有效指示信号
m_axi_rx_tdata[0:8(n–1)] / m_axi_rx_tdata[8(n–1):0]	输出	user_clk	接收数据，数据位宽是n*字节，可以配置大小端
m_axi_rx_tlast	输出	user_clk	Framing模式下的接收帧结束信号
m_axi_rx_tkeep[0:(n–1)] / m_axi_rx_tkeep[(n–1):0]	输出	user_clk	指示接收last信号对应的字节数据是否有效
m_axi_rx_tvalid	输出	user_clk	数据接收有效指示信号
状态与控制接口
channel_up / tx_channel_up / rx_channel_up	输出	user_clk	当Aurora 8B/10B通道初始化完成并且通道已准备好进行数据传输时置1； tx_channel_up和rx_channel_up仅适用于收/发单工模式
lane_up[0:m–1] / tx_lane_up[0:m–1] / rx_lane_up[0:m–1]	输出	user_clk	指示每一个通道的初始化成功，每个位代表一个通道； tx_lane_up[0:（m-1）]和rx_lane_up[0:（m-1）]仅适用于收/发单工模式
frame_err	输出	user_clk	检测到信道帧/协议错误；信号为单时钟周期有效；不适用于单工TX模式
hard_err / tx_hard_err / rx_hard_err	输出	user_clk	检测到硬错误（在Aurora 8B/10B IP 复位之前一直有效）； tx_hard_err和rx_hard_err仅适用于收/发单工模式
soft_err	输出		在传入的串行流中检测到软错误；不适用于单工TX模式
reset / tx_system_reset / rx_system_reset	输入	async	Aurora 8B/10B IP复位信号（高电平有效）； 此信号必须至少持续六个user_clk周期； tx_system_reset和rx_system_reset仅适用于收/发单工模式
gt_reset	输入		GT收发器的复位信号
link_reset_out	输出	init_clk	如果热插拔达到一定次数，则会置1
init_clk_in	输入	NA	init_clk_in是必须存在的，因为当gt_reset被置1时，user_clk会停止； 建议init_clk_in选择的频率低于GT参考时钟的输入频率
GT收发器接口
rxp[0:m–1]	输入	RX Serial Clock	正差分串行数据输入信号
rxn[0:m–1]	输入	RX Serial Clock	负差分串行数据输入信号
txp[0:m–1]	输出	TX Serial Clock	正差分串行数据输出信号
txn[0:m–1]	输出	TX Serial Clock	正差分串行数据输出信号
power_down	输入	user_clk	驱动收发器的掉电输入；有关更多信息，请参阅适用的GT收发器用户指南
loopback[2:0]	输入	user_clk	loopback[2:0]端口在收发器的正常操作和不同环回模式之间进行选择； 请参阅GTX/GTH收发器用户指南（UG476）
tx_resetdone_out	输出	user_clk	GT收发器的TX侧复位完成指示信号
rx_resetdone_out	输出	user_clk	GT收发器的RX侧复位完成指示信号
tx_lock	输出	user_clk	表示输入的串行收发器参考时钟refclk被收发器锁相环（PLL）锁定
GT收发器配置DRP接口(每一对收发lane独立一组）
drpaddr_in/gt<>_drpaddr	输入	drpclk_in	DRP地址信号
drpclk_in/gt<>_drpclk	输入	drpclk_in	DRP接口时钟
drpdi_in/gt<>_drpdi	输入	drpclk_in	DRP配置写数据
drpdo_out/gt<>_drpdo	输出	drpclk_in	DRP配置读数据
drpen_in/gt<>_drpen	输入	drpclk_in	DRP使能信号
drprdy_out/gt<>_drprdy	输出	drpclk_in	表示写入操作已完成，数据对读取操作有效
drpwe_in/gt<>_drpwe	输入	drpclk_in	DRP写入使能信号
时钟接口（共享逻辑在核内/GT参考时钟为refclk1/refclk2）
gt_refclk1_p gt_refclk1_n	输入	NA	GT收发器参考时钟1
gt_refclk2_p gt_refclk2_n	输入	NA	GT收发器参考时钟2
gt_refclk1_out gt_refclk2_out	输出	NA	GT收发器参考时钟1的IBUFDS_GTE2输出 GT收发器参考时钟2的IBUFDS_GTE2输出
user_clk_out	输出	NA	Aurora 8B/10B IP 共享并行时钟
sync_clk_out	输出	NA	Artix 7系列GTP收发器设计的txusrclk
sys_reset_out	输出	NA	IP 输出的系统复位
gt_reset_out	输出	NA	IP 输出的GT复位
init_clk_p init_clk_n	输入	NA	系统/板卡自由时钟
init_clk_out		NA	自由时钟差分缓冲器输出
gt0_pll0refclklost_out gt1_pll0refclklost_out	输出	NA	GTPE2_COMMON的refclklost端口
quad1_common_lock_out quad2_common_lock_out	输出	NA	GTPE2_COMMON的PLL锁定指示信号
gt0_pll0outclk_out gt0_pll1outclk_out gt0_pll0outrefclk_out gt0_pll1outrefclk_out gt1_pll0outclk_out gt1_pll1outclk_out gt1_pll0outrefclk_out gt1_pll1outrefclk_out	输出	NA	GTPE2_COMMON生成的时钟输出
tx_out_clk	输出	NA	Aurora 8B/10B IP 共享并行时钟
CRC模块接口
crc_valid	输出	user_clk	CRC有效指示；当为1时，会对CRC_pass_fail_n信号进行采样
crc_pass_fail_n	输出	user_clk	当发送和接收的crc值相等时，crc_pass_fail_n为1，反之crc_pass_fail_n为0

4 Aurora 8B10B IP 用户接口操作时序

 4.1 Framing数据接口时序

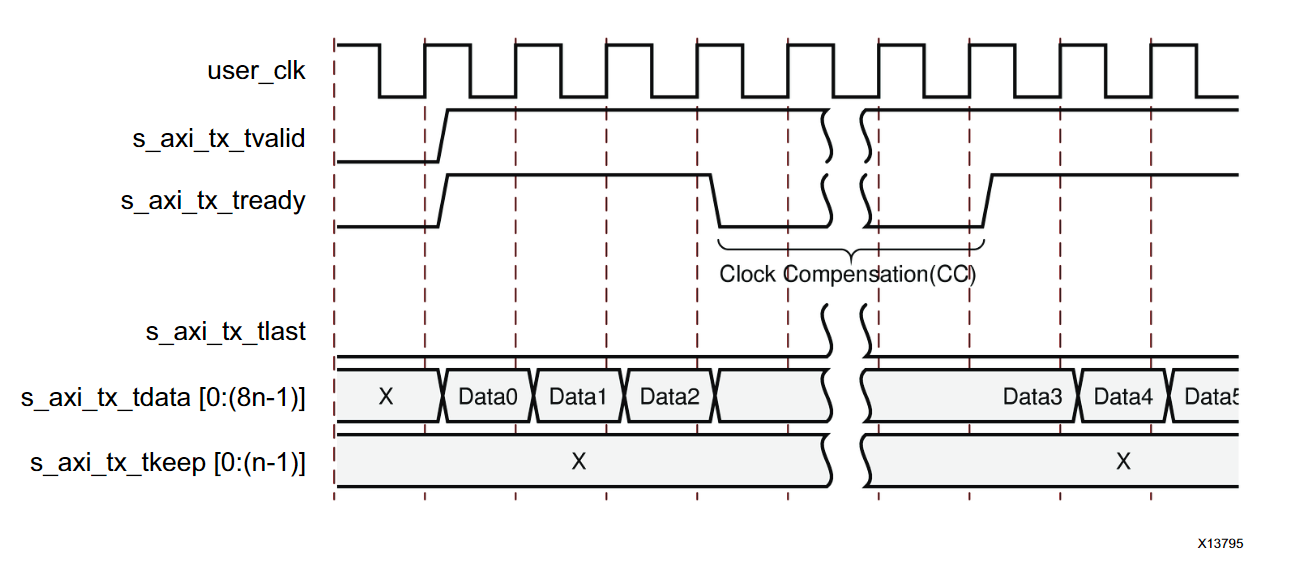

　　Framing数据接口TX端的操作时序如下图所示，RX端相对TX端少了axi_tready的信号，相当于RX的数据接口是没有弹性缓冲机制，若用户有弹性需求，其实只需要直接在RX数据端添加一个FIFO即可。

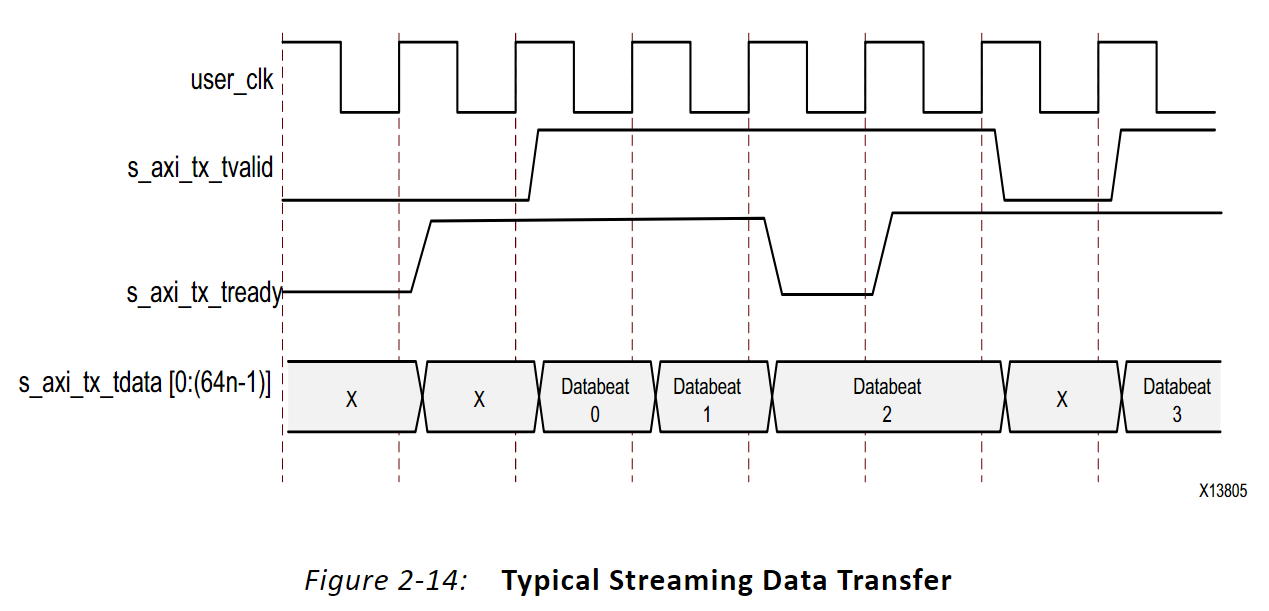

4.2 Streaming数据接口时序

5 Aurora 8B10B IP 仿真

5.1 仿真流程

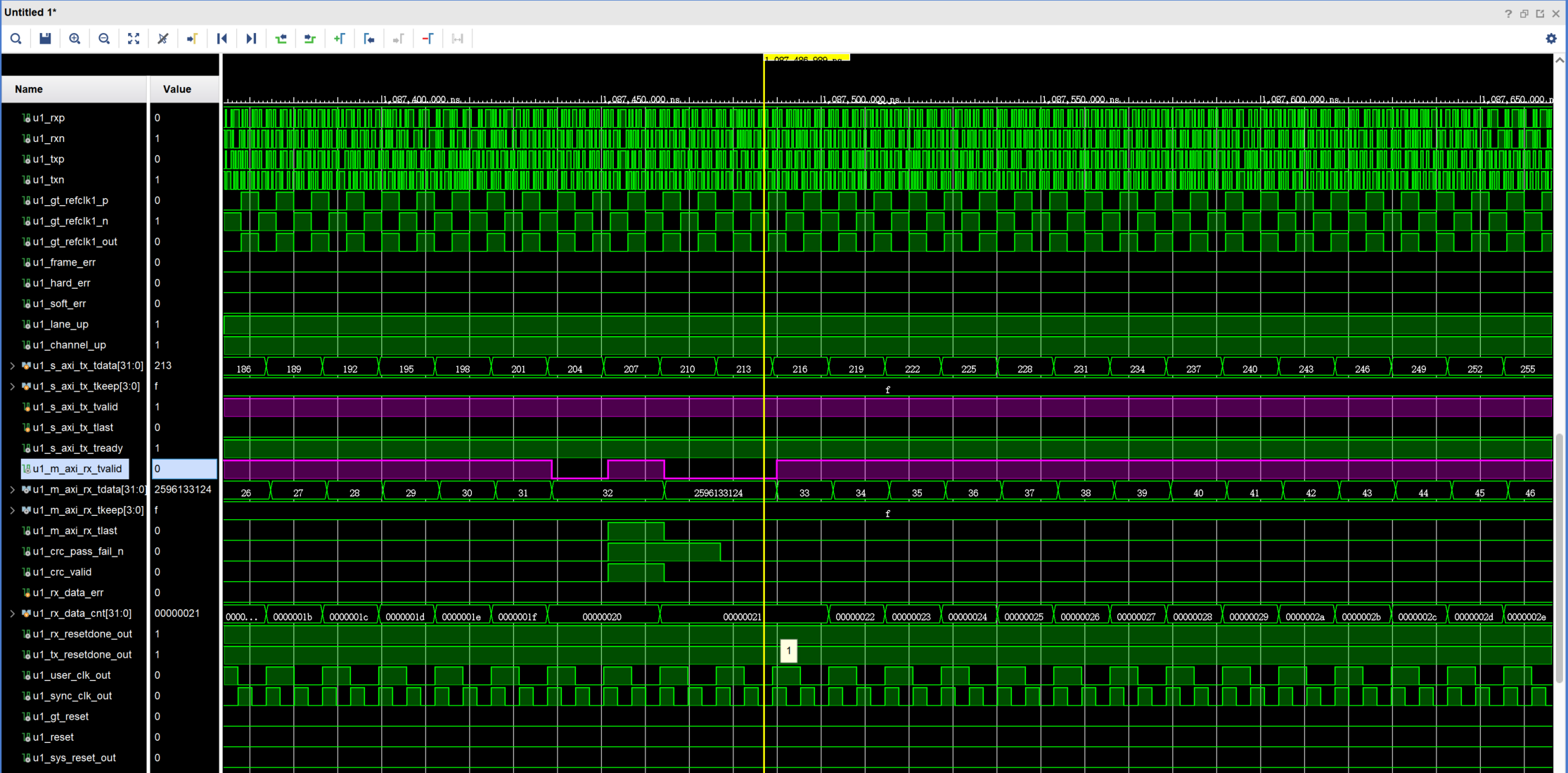

 　例化两个Aurora 8B10B IP核，将他们的RX/TX Serdes 物理接口对接，也就是TX0-->RX1/TX1-->RX0。待双方链路建立完毕后，TX端发送数据，RX端接收数据并比较，比较出错产生error信号。

5.2 仿真TestBench

`timescale 1 ns/1 ns
`define clk_period 8

module aurora_test_tb();

reg              rst                 ;
reg              gt_rst              ;
reg              clk                 ;

//-------------------u0-------------------//
reg   [31:0]     u0_s_axi_tx_tdata   ;
reg   [3:0]      u0_s_axi_tx_tkeep   ;
reg              u0_s_axi_tx_tvalid  ;
reg              u0_s_axi_tx_tlast   ;
wire             u0_s_axi_tx_tready  ;

wire  [31:0]     u0_m_axi_rx_tdata   ;
wire  [3:0]      u0_m_axi_rx_tkeep   ;
wire             u0_m_axi_rx_tvalid  ;
wire             u0_m_axi_rx_tlast   ;

wire             u0_rxp              ;
wire             u0_rxn              ;
wire             u0_txp              ;
wire             u0_txn              ;

wire             u0_gt_refclk1_p     ;
wire             u0_gt_refclk1_n     ;
wire             u0_gt_refclk1_out   ;

wire             u0_frame_err        ;
wire             u0_hard_err         ;
wire             u0_soft_err         ;

wire             u0_lane_up          ;
wire             u0_channel_up       ;

wire             u0_crc_pass_fail_n  ;
wire             u0_crc_valid        ;

wire             u0_user_clk_out     ;
wire             u0_sync_clk_out     ;
wire             u0_gt_reset         ;
wire             u0_reset            ;
wire             u0_sys_reset_out    ;
wire             u0_gt_reset_out     ;

reg              u0_power_down   = 0 ;
reg   [2:0]      u0_loopback     = 0 ;
wire             u0_tx_lock          ;

wire             u0_init_clk_p       ;
wire             u0_init_clk_n       ;
wire             u0_init_clk_out     ;
wire             u0_tx_resetdone_out ;
wire             u0_rx_resetdone_out ;
wire             u0_link_reset_out   ;

wire             u0_drpclk_in        ;
wire  [8:0]      u0_drpaddr_in = 0   ;
wire             u0_drpen_in   = 0   ;
wire  [15:0]     u0_drpdi_in   = 0   ;
wire             u0_drpwe_in   = 0   ;
wire             u0_drprdy_out       ;
wire  [15:0]     u0_drpdo_out        ;

reg   [31:0]     u0_rx_data_cnt      ;
reg              u0_rx_data_err      ;

//-------------------u1-------------------//
reg   [31:0]     u1_s_axi_tx_tdata   ;
reg   [3:0]      u1_s_axi_tx_tkeep   ;
reg              u1_s_axi_tx_tvalid  ;
reg              u1_s_axi_tx_tlast   ;
wire             u1_s_axi_tx_tready  ;

wire  [31:0]     u1_m_axi_rx_tdata   ;
wire  [3:0]      u1_m_axi_rx_tkeep   ;
wire             u1_m_axi_rx_tvalid  ;
wire             u1_m_axi_rx_tlast   ;

wire             u1_rxp              ;
wire             u1_rxn              ;
wire             u1_txp              ;
wire             u1_txn              ;

wire             u1_gt_refclk1_p     ;
wire             u1_gt_refclk1_n     ;
wire             u1_gt_refclk1_out   ;

wire             u1_frame_err        ;
wire             u1_hard_err         ;
wire             u1_soft_err         ;

wire             u1_lane_up          ;
wire             u1_channel_up       ;

wire             u1_crc_pass_fail_n  ;
wire             u1_crc_valid        ;

wire             u1_user_clk_out     ;
wire             u1_sync_clk_out     ;
wire             u1_gt_reset         ;
wire             u1_reset            ;
wire             u1_sys_reset_out    ;
wire             u1_gt_reset_out     ;

reg              u1_power_down   = 0 ;
reg   [2:0]      u1_loopback     = 0 ;
wire             u1_tx_lock          ;

wire             u1_init_clk_p       ;
wire             u1_init_clk_n       ;
wire             u1_init_clk_out     ;
wire             u1_tx_resetdone_out ;
wire             u1_rx_resetdone_out ;
wire             u1_link_reset_out   ;

wire             u1_drpclk_in        ;
wire  [8:0]      u1_drpaddr_in = 0   ;
wire             u1_drpen_in   = 0   ;
wire  [15:0]     u1_drpdi_in   = 0   ;
wire             u1_drpwe_in   = 0   ;
wire             u1_drprdy_out       ;
wire  [15:0]     u1_drpdo_out        ;

reg   [31:0]     u1_rx_data_cnt      ;
reg              u1_rx_data_err      ;


initial     clk = 1;
always #(`clk_period/2) clk = ~clk;

initial begin
    rst       = 1;
    gt_rst = 1;
    #1000
    rst       = 0;
    #4000
    gt_rst = 0;
    #10000000;
    $display("Simulation Time Overflow %0t", $time);
    $stop;
end

assign u0_init_clk_p   =  clk;
assign u0_init_clk_n   = ~clk;
assign u0_gt_refclk1_p =  clk;
assign u0_gt_refclk1_n = ~clk;
assign u0_drpclk_in    =  clk;

assign u1_init_clk_p   =  clk;
assign u1_init_clk_n   = ~clk;
assign u1_gt_refclk1_p =  clk;
assign u1_gt_refclk1_n = ~clk;
assign u1_drpclk_in    =  clk;

assign u0_gt_reset = gt_rst;
assign u0_reset    = rst;

assign u1_gt_reset = gt_rst;
assign u1_reset    = rst;

assign u0_rxp = u1_txp;
assign u0_rxn = u1_txn;

assign u1_rxp = u0_txp;
assign u1_rxn = u0_txn;

//-------------------------------u0-------------------------------//
always @(posedge u0_user_clk_out or posedge u0_sys_reset_out)
begin
    if(u0_sys_reset_out) begin
        u0_s_axi_tx_tdata  <= 'd0;
        u0_s_axi_tx_tkeep  <= 'd0;
        u0_s_axi_tx_tvalid <= 'd0;
        u0_s_axi_tx_tlast  <= 'd0;
    end
    else if(u0_s_axi_tx_tvalid && ~u0_s_axi_tx_tready) begin
        u0_s_axi_tx_tdata  <= u0_s_axi_tx_tdata ;
        u0_s_axi_tx_tkeep  <= u0_s_axi_tx_tkeep ;
        u0_s_axi_tx_tvalid <= u0_s_axi_tx_tvalid;
        u0_s_axi_tx_tlast  <= u0_s_axi_tx_tlast ;
    end
    else if(u0_channel_up) begin
        u0_s_axi_tx_tdata  <= u0_s_axi_tx_tdata + 1'b1;
        u0_s_axi_tx_tkeep  <= 4'b1111;
        u0_s_axi_tx_tvalid <= 1'b1;
        u0_s_axi_tx_tlast  <= &u0_s_axi_tx_tdata[3:0];
    end
    else begin
        u0_s_axi_tx_tdata  <= u0_s_axi_tx_tdata;
        u0_s_axi_tx_tkeep  <= u0_s_axi_tx_tkeep;
        u0_s_axi_tx_tvalid <= 1'b0;
        u0_s_axi_tx_tlast  <= 1'b0;
    end
end

always @(posedge u0_user_clk_out or posedge u0_sys_reset_out)
begin
    if(u0_sys_reset_out)
        u0_rx_data_cnt <= 32'd3;
    else if(u0_m_axi_rx_tvalid)
        u0_rx_data_cnt <= u0_rx_data_cnt + 32'd3;
end

always @(posedge u0_user_clk_out or posedge u0_sys_reset_out)
begin
    if(u0_sys_reset_out)
        u0_rx_data_err <= 1'b0;
    else if(u0_m_axi_rx_tvalid && u0_rx_data_cnt != u0_m_axi_rx_tdata)
        u0_rx_data_err <= 1'b1;
end

//-------------------------------u1-------------------------------//
always @(posedge u1_user_clk_out or posedge u1_sys_reset_out)
begin
    if(u1_sys_reset_out) begin
        u1_s_axi_tx_tdata  <= 'd0;
        u1_s_axi_tx_tkeep  <= 'd0;
        u1_s_axi_tx_tvalid <= 'd0;
        u1_s_axi_tx_tlast  <= 'd0;
    end
    else if(u1_s_axi_tx_tvalid && ~u1_s_axi_tx_tready) begin
        u1_s_axi_tx_tdata  <= u1_s_axi_tx_tdata ;
        u1_s_axi_tx_tkeep  <= u1_s_axi_tx_tkeep ;
        u1_s_axi_tx_tvalid <= u1_s_axi_tx_tvalid;
        u1_s_axi_tx_tlast  <= u1_s_axi_tx_tlast ;
    end
    else if(u1_channel_up) begin
        u1_s_axi_tx_tdata  <= u1_s_axi_tx_tdata + 32'd3;
        u1_s_axi_tx_tkeep  <= 4'b1111;
        u1_s_axi_tx_tvalid <= 1'b1;
        u1_s_axi_tx_tlast  <= &u1_s_axi_tx_tdata[5:0];
    end
    else begin
        u1_s_axi_tx_tdata  <= u1_s_axi_tx_tdata;
        u1_s_axi_tx_tkeep  <= u1_s_axi_tx_tkeep;
        u1_s_axi_tx_tvalid <= 1'b0;
        u1_s_axi_tx_tlast  <= 1'b0;
    end
end

always @(posedge u1_user_clk_out or posedge u1_sys_reset_out)
begin
    if(u1_sys_reset_out)
        u1_rx_data_cnt <= 32'd1;
    else if(u1_m_axi_rx_tvalid)
        u1_rx_data_cnt <= u1_rx_data_cnt + 32'd1;
end

always @(posedge u1_user_clk_out or posedge u1_sys_reset_out)
begin
    if(u1_sys_reset_out)
        u1_rx_data_err <= 1'b0;
    else if(u1_m_axi_rx_tvalid && u1_rx_data_cnt != u1_m_axi_rx_tdata)
        u1_rx_data_err <= 1'b1;
end


aurora_8b10b_ip u0_aurora_8b10b_ip(
// AXI TX Interface
    .s_axi_tx_tdata        (u0_s_axi_tx_tdata    ),
    .s_axi_tx_tkeep        (u0_s_axi_tx_tkeep    ),
    .s_axi_tx_tvalid       (u0_s_axi_tx_tvalid   ),
    .s_axi_tx_tlast        (u0_s_axi_tx_tlast    ),
    .s_axi_tx_tready       (u0_s_axi_tx_tready   ),
// AXI RX Interface
    .m_axi_rx_tdata        (u0_m_axi_rx_tdata    ),
    .m_axi_rx_tkeep        (u0_m_axi_rx_tkeep    ),
    .m_axi_rx_tvalid       (u0_m_axi_rx_tvalid   ),
    .m_axi_rx_tlast        (u0_m_axi_rx_tlast    ),
// GT Serial I/O
    .rxp                   (u0_rxp               ),
    .rxn                   (u0_rxn               ),
    .txp                   (u0_txp               ),
    .txn                   (u0_txn               ),
// GT Reference Clock Interface
    .gt_refclk1_p          (u0_gt_refclk1_p      ),
    .gt_refclk1_n          (u0_gt_refclk1_n      ),
    .gt_refclk1_out        (u0_gt_refclk1_out    ),
// Error Detection Interface
    .frame_err             (u0_frame_err         ),
    .hard_err              (u0_hard_err          ),
    .soft_err              (u0_soft_err          ),
// Status
    .lane_up               (u0_lane_up           ),
    .channel_up            (u0_channel_up        ),
//CRC output status signals
    .crc_pass_fail_n       (u0_crc_pass_fail_n   ),
    .crc_valid             (u0_crc_valid         ),
// System Interface
    .user_clk_out          (u0_user_clk_out      ),
    .sync_clk_out          (u0_sync_clk_out      ),
    .gt_reset_out          (u0_gt_reset_out      ),
    .reset                 (u0_reset             ),
    .sys_reset_out         (u0_sys_reset_out     ),

    .power_down            (u0_power_down        ),
    .loopback              (u0_loopback          ),
    .tx_lock               (u0_tx_lock           ),

    .init_clk_p            (u0_init_clk_p        ),
    .init_clk_n            (u0_init_clk_n        ),
    .init_clk_out          (u0_init_clk_out      ),
    .tx_resetdone_out      (u0_tx_resetdone_out  ),
    .rx_resetdone_out      (u0_rx_resetdone_out  ),
    .link_reset_out        (u0_link_reset_out    ),
//DRP Ports
    .drpclk_in             (u0_drpclk_in         ),
    .drpaddr_in            (u0_drpaddr_in        ),
    .drpen_in              (u0_drpen_in          ),
    .drpdi_in              (u0_drpdi_in          ),
    .drprdy_out            (u0_drprdy_out        ),
    .drpdo_out             (u0_drpdo_out         ),
    .drpwe_in              (u0_drpwe_in          ),
//____________________________COMMON PORTS_______________________________{
    .gt0_pll0refclklost_out(),
    .quad1_common_lock_out (),
//----------------------- Channel - Ref Clock Ports ------------------------
    .gt0_pll0outclk_out    (),
    .gt0_pll1outclk_out    (),
    .gt0_pll0outrefclk_out (),
    .gt0_pll1outrefclk_out (),
//____________________________COMMON PORTS_______________________________}
    .pll_not_locked_out    ()
);


aurora_8b10b_ip u1_aurora_8b10b_ip(
// AXI TX Interface
    .s_axi_tx_tdata        (u1_s_axi_tx_tdata    ),
    .s_axi_tx_tkeep        (u1_s_axi_tx_tkeep    ),
    .s_axi_tx_tvalid       (u1_s_axi_tx_tvalid   ),
    .s_axi_tx_tlast        (u1_s_axi_tx_tlast    ),
    .s_axi_tx_tready       (u1_s_axi_tx_tready   ),
// AXI RX Interface
    .m_axi_rx_tdata        (u1_m_axi_rx_tdata    ),
    .m_axi_rx_tkeep        (u1_m_axi_rx_tkeep    ),
    .m_axi_rx_tvalid       (u1_m_axi_rx_tvalid   ),
    .m_axi_rx_tlast        (u1_m_axi_rx_tlast    ),
// GT Serial I/O
    .rxp                   (u1_rxp               ),
    .rxn                   (u1_rxn               ),
    .txp                   (u1_txp               ),
    .txn                   (u1_txn               ),
// GT Reference Clock Interface
    .gt_refclk1_p          (u1_gt_refclk1_p      ),
    .gt_refclk1_n          (u1_gt_refclk1_n      ),
    .gt_refclk1_out        (u1_gt_refclk1_out    ),
// Error Detection Interface
    .frame_err             (u1_frame_err         ),
    .hard_err              (u1_hard_err          ),
    .soft_err              (u1_soft_err          ),
// Status
    .lane_up               (u1_lane_up           ),
    .channel_up            (u1_channel_up        ),
//CRC output status signals
    .crc_pass_fail_n       (u1_crc_pass_fail_n   ),
    .crc_valid             (u1_crc_valid         ),
// System Interface
    .user_clk_out          (u1_user_clk_out      ),
    .sync_clk_out          (u1_sync_clk_out      ),
    .gt_reset_out          (u1_gt_reset_out      ),
    .reset                 (u1_reset             ),
    .sys_reset_out         (u1_sys_reset_out     ),

    .power_down            (u1_power_down        ),
    .loopback              (u1_loopback          ),
    .tx_lock               (u1_tx_lock           ),

    .init_clk_p            (u1_init_clk_p        ),
    .init_clk_n            (u1_init_clk_n        ),
    .init_clk_out          (u1_init_clk_out      ),
    .tx_resetdone_out      (u1_tx_resetdone_out  ),
    .rx_resetdone_out      (u1_rx_resetdone_out  ),
    .link_reset_out        (u1_link_reset_out    ),
//DRP Ports
    .drpclk_in             (u1_drpclk_in         ),
    .drpaddr_in            (u1_drpaddr_in        ),
    .drpen_in              (u1_drpen_in          ),
    .drpdi_in              (u1_drpdi_in          ),
    .drprdy_out            (u1_drprdy_out        ),
    .drpdo_out             (u1_drpdo_out         ),
    .drpwe_in              (u1_drpwe_in          ),
//____________________________COMMON PORTS_______________________________{
    .gt0_pll0refclklost_out(),
    .quad1_common_lock_out (),
//----------------------- Channel - Ref Clock Ports ------------------------
    .gt0_pll0outclk_out    (),
    .gt0_pll1outclk_out    (),
    .gt0_pll0outrefclk_out (),
    .gt0_pll1outrefclk_out (),
//____________________________COMMON PORTS_______________________________}
    .pll_not_locked_out    ()
);

endmodule

5.3 仿真波形

　　从仿真波形看出，channel_up信号大概在1085us左右置1，代表Serdes 所有链路建立完毕。两端的rx_data_err保持置0 ，说明两端数据交互正常。

6 Aurora IP 使用总结

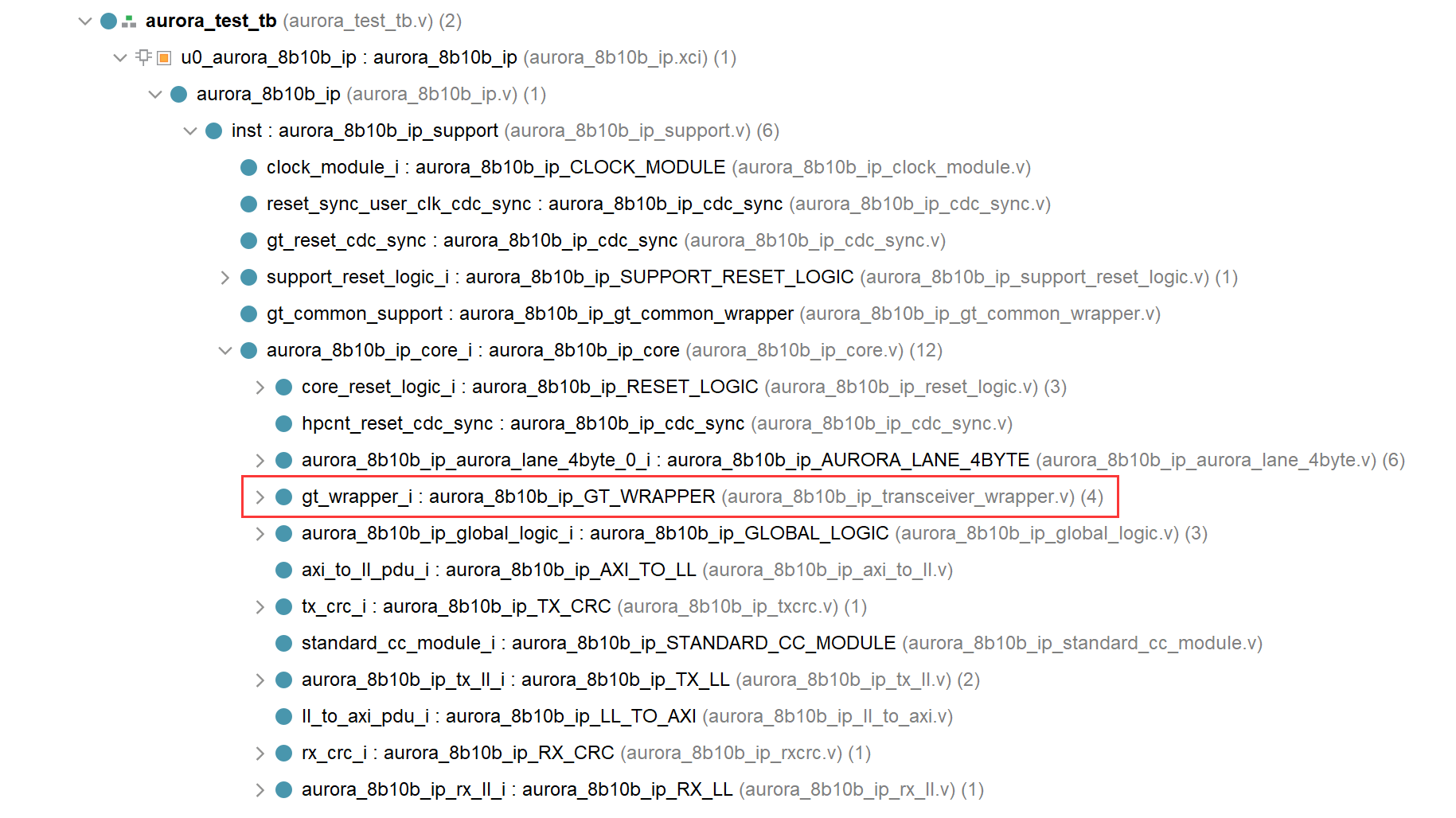

6.1 从IP的源文件结构可以看出，Aurora本质是在GT收发器上添加的交互协议。

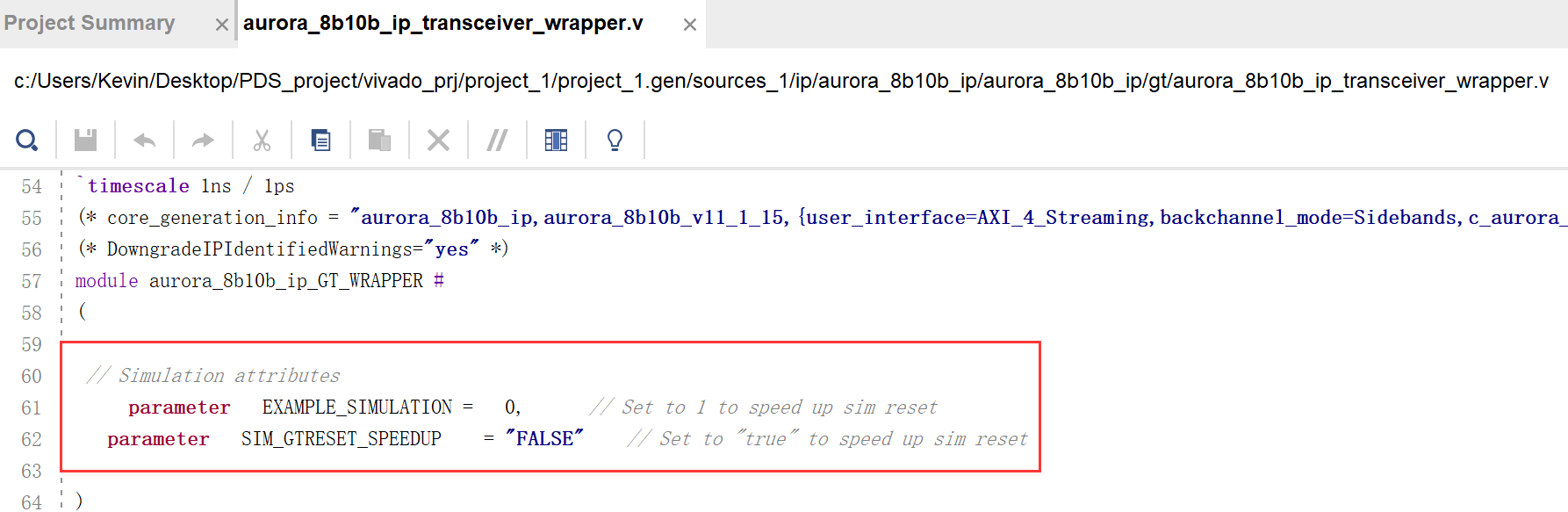

6.2 从仿真看出，lane_up和channel_up信号的复位训练过程是很长的，如果使用vivado平台直接仿真，那么仿真时间是比较久的。太长的仿真时间显然不太合理，看了底层源码后，发现xilinx是支持通过参数化配置来缩短仿真时间的。由于vivado软件的庞大，若使用vivado自带的仿真器，那么仿真会很慢，建议使用第三方仿真器和vivado联合仿真。
