实验2 多个逻辑段的汇编源程序编写与调试

实验任务1

任务1-1

对程序task1_1.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。

task1_1.asm

assume ds:data, cs:code, ss:stack
data segment
db 16 dup(0) ; 预留16个字节单元，初始值均为0
data ends
stack segment
db 16 dup(0) ;预留16个字节单元，初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 16 ; 设置栈顶
mov ah, 4ch
int 21h
code ends
end start

问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A_， 寄存器(SS) = _076B_， 寄存器(CS) = _076C_。

② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X-2__， stack的段地址是 _X-1__。



任务1-2

对程序task1_2.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。

task1_2.asm

assume ds:data, cs:code, ss:stack
data segment
db 4 dup(0) ; 预留4个字节单元，初始值均为0
data ends
stack segment
db 8 dup(0) ; 预留8个字节单元，初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 8 ; 设置栈顶
mov ah, 4ch
int 21h
code ends
end start

问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A_， 寄存器(SS) = _076B_， 寄存器(CS) = _076C_。

② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X-2__， stack的段地址是 _X-1___。



任务1-3

对程序task1_3.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。

task1_3.asm

assume ds:data, cs:code, ss:stack
data segment
db 20 dup(0) ; 预留20个字节单元，初始值均为0
data ends
stack segment
db 20 dup(0) ; 预留20个字节单元，初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 20 ; 设置初始栈顶
mov ah, 4ch
int 21h
code ends
end start

问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = __076A__， 寄存器(SS) = __076C__， 寄存器(CS) = __076E__

② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X-4__， stack的段地址是__X-2__。



任务1-4

对程序task1_4.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。

task1_4.asm

assume ds:data, cs:code, ss:stack
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 20
mov ah, 4ch
int 21h
code ends
data segment
db 20 dup(0)
data ends
stack segment
db 20 dup(0)
stack ends
end start

问题回答

① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = _076C_， 寄存器(SS) = __076E_， 寄存器(CS) = __076A__。

② 假设程序加载后，code段的段地址是X__076A__，则，data段的段地址是__X+2__， stack的段地址是 __X+4__。



任务1-5

基于上述四个实验任务的实践、观察，总结并回答：

① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 __((N+15)/16)*16__。

xxx segment
db N dup(0)
xxx ends

② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行？结合实践观察得到的结论，分析、说明原因。

task1_4.asm可以正确执行，其余的三个开始是数据块，只有4开始是程序代码。



实验任务2

编写一个汇编源程序，实现向内存单元b800:0f00 ~ b800:0f9f连续160字节，依次重复填充十六进制数 据03 04。

汇编源代码

assume ds:data, cs:code

data segment
    db 03,04
data ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov ax,0b800h
    mov es,ax
    mov cx,80
    mov bx,0
    mov si,0f00h
s:  mov ax,[bx]
    mov es:[si],ax
    mov ax,[bx+1]
    mov es:[si+1],ax
    add si,2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start



运行结果截图







实验任务3

已知8086汇编源程序task3.asm代码片段如下。

task3.asm

assume cs:code
data1 segment
db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends
data2 segment
db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers
data2 ends
data3 segment
db 16 dup(0)
data3 ends
code segment
start:
; ×××
mov ah, 4ch
int 21h
code ends
end start

要求：

① 编程实现把逻辑段data1和逻辑段data2的数据依次相加，结果保存到逻辑段data3中。

 补充完整的源代码

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
   mov ax,data1
   mov ds,ax
   mov ax,data2
   mov es,ax
   mov ax,data3
   mov ss,ax
   mov bx,0
   mov cx,10
s: mov ax,[bx]
   mov ss:[bx],ax
   mov ax,es:[bx]
   add ss:[bx],ax
   inc bx
   loop s
   mov ax,4c00h
   int 21h
code ends
end start

② 在debug中加载、反汇编、调试。在数据项依次相加前，和相加后，分别查看三个逻辑段data1, data2, data3对应的内存空间，确认逐一相加后，结果的确保存在了逻辑段data3中。

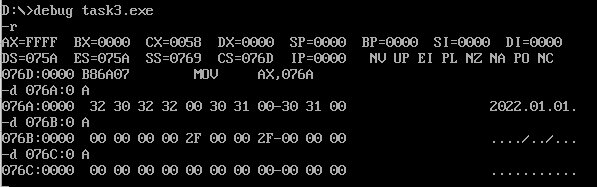

 相加之前的数据，从上往下依次为data1,data2,data3:

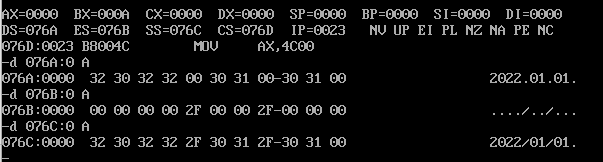

相加之后的数据,从上往下依次为data1,data2,data3:



显然 data3中的数据为data1与data2数据的和。





实验任务4

已知8086汇编源程序task4.asm代码片段如下。

task4.asm

assume cs:code
data1 segment
dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends
data2 segment
dw 8 dup(?)
data2 ends
code segment
start:
; ×××
mov ah, 4ch
int 21h
code ends
end start

要求：

① 补全程序，实现把逻辑段data1中的8个字数据逆序存储到逻辑段b中。

补充完整的源代码:

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(0)
data2 ends

code segment
start:
    mov ax,data1
    mov ds,ax
    mov ax,data2
    mov ss,ax
    mov sp,16
    mov cx,8
s:  push [bx]
    add bx,2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start



② 汇编、连接后，在debug中加载程序，运行到line15程序退出前，使用d命令查看数据段data2对应的 内存空间，确认是否实现题目要求。

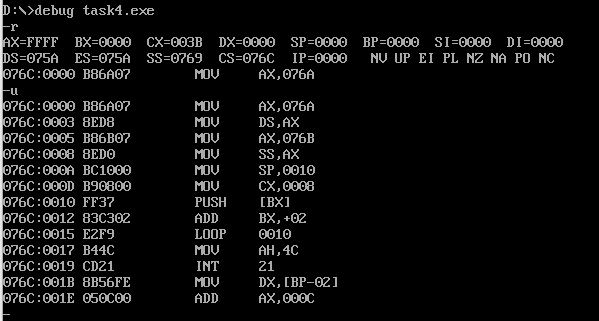

 加载、反汇编截图:



调试截图:







 程序退出前，data2中的数据截图:







显然，数据实现了逆序存入。



实验任务5

使用任意文本编辑器，录入汇编源程序task5.asm。

task5.asm

assume cs:code, ds:data
data segment
db 'Nuist'
db 2, 3, 4, 5, 6
data ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, 0b800H
mov es, ax
mov cx, 5
mov si, 0
mov di, 0f00h
s: mov al, [si]
and al, 0dfh
mov es:[di], al
mov al, [5+si]
mov es:[di+1], al
inc si
add di, 2
loop s
mov ah, 4ch
int 21h
code ends
end start

阅读源程序，从理论上分析源代码的功能，尤其是line15-25，循环实现的功能是什么，逐行理解每条指 令的功能。

对程序进行汇编、链接，得到可执行文件，运行并观察结果。

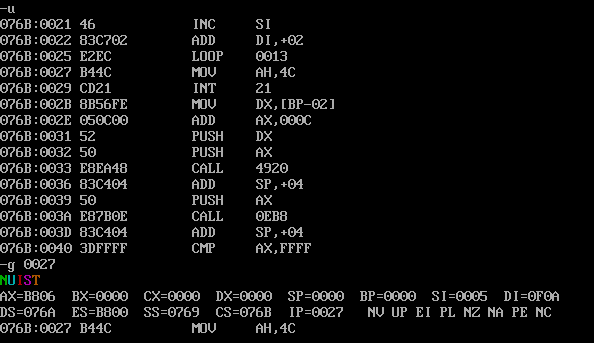

 运行结果截图：



使用debug工具对程序进行调试，执行到程序返回前，即line25执行之后、line27执行之前，观察 结果。





源代码中line19的作用是？

 将ds:[5+si]的数据写入es:[di+1]的位置，即字母NUIST的高位，用于染色。



修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。

db 2,3,4,5,6
--> 改成:
db 5 dup(2) 或 db 5 dup(5)

结果是改变了颜色，line4的作用是控制前字符Nuist的颜色，字符Nuist位于低位，后面的数字位于高位，控制颜色输出。



实验任务6

已知8086汇编源程序task6.asm代码片段如下。

task6.asm

assume cs:code, ds:data
data segment
db 'Pink Floyd ' ; 16字节
db 'JOAN Baez ' ; 16字节
db 'NEIL Young ' ; 16字节
db 'Joan Lennon ' ; 16字节
data ends
code segment
start:
; ×××
mov ah, 4ch
int 21h
code ends
end start

要求：

① 补全程序，将data段中的每行第一个单词从大写->小写。

补充完整的源代码:

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
   mov ax,data
   mov ds,ax
   mov cx,2
   mov bx,0
s0: mov al,[bx]
   add al,32
   mov [bx],al
   add bx,48
   loop s0
   mov ax,data
   add ax,1
   mov ds,ax
   mov cx,2
   mov bx,0
s: mov al,[bx]
   add al,32
   mov [bx],al
   mov al,[bx+1]
   add al,32
   mov [bx+1],al
   mov al,[bx+2]
   add al,32
   mov [bx+2],al
   mov al,[bx+3]
   add al,32
   mov [bx+3],al
   add bx,16
   loop s

   mov ah, 4ch
   int 21h
code ends
end start



② 在debug中加载程序，反汇编，执行到line13退出前，用d命令查看data段对应的内存空间，确认每 行第一个单词已经由大写->小写。

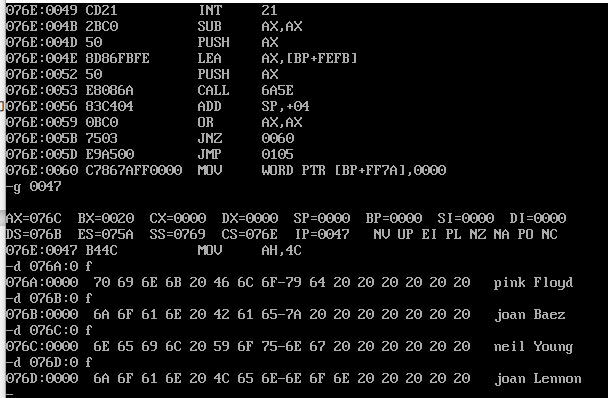

 如图，每一行第一个单词大写均变为小写



实验任务7

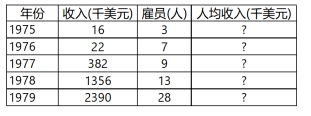

问题场景描述： Power idea公司1975年-1979年的基本情况如下：









程序task7.asm的逻辑段data中(line4-6)，已经定义好了这些数据。

task7.asm

assume cs:code, ds:data, es:table
data segment
db '1975', '1976', '1977', '1978', '1979'
dw 16, 22, 382, 1356, 2390
dw 3, 7, 9, 13, 28
data ends
table segment
db 5 dup( 16 dup(' ') ) ;
table ends
code segment
start:
mov ah, 4ch
int 21h
code ends
end start

要求：

① 补全程序，实现题目要求，把年份、收入、雇员人数、人均收入，以结构化方式写入table段中。 表格中，每行数据，在逻辑段table中占16个字节，各项数据占据字节大小分配如下。期中，数据之间用 空格间隔。

 补充完整的源代码：

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup(16 dup(' '))  ;
table ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov ax,table
    mov es,ax
    mov bx,0
    mov si,0
    mov di,0
    mov cx,5
s:  mov ax,[bx]
    mov es:[si],ax
    mov ax,[bx+2]
    mov es:[si+2],ax

    mov ax,[di+20]
    mov es:[si+5],ax
    mov dx,0
    mov es:[si+7],dx

    div word ptr ds:[di+30]
    mov es:[si+13],ax

    mov ax,[di+30]
    mov es:[si+10],ax

    add di,2
    add bx,4
    add si,16
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

② 汇编、连接后，在debug中加载、调试程序。灵活、合理使用u命令、g命令、d命令，显示刚开始逻辑段table的数据信息，以及，结构化存入数据后，数据段table的数据信息，确认实现题目要求。

程序加载后的初始数据:





程序退出前，table中的数据:



如图，结构化存入数据，之间用空格隔开



实验总结

1、ax赋值显存段地址时，需要输入0b800h，否则会编译出错。

2、程序加载后分配空间是以16个字节为单位的，也就是说如果不足16个字节的也分配16个字节。
