一、基本参数
1.定义:通过填充边界进行约束的阵列:
2.填充边界:定义要使用阵列填充的区域:选择草图、面上的平面曲线、面或共有平面的面:如果使用草图作为边界,可能需要选择阵列方向:
3.阵列布局:定义阵列布局的类型:
A. 穿孔;
B.圆周;
C. 方形;
D. 多边形;
4.特征和面:
A. 所选特征:
a) 要阵列的特征;
b) 要阵列的面;
B. 生成源切:
a) 圆;
b) 方形;
c)菱形;
d) 多边形;
5.实体:多实体阵列:
6.可跳过的实例:跳过阵列的特征或实体:
7. 选项:
A随形变化
B. 延伸视象属性:
C.完整预览;
D. 部分预览;
二.阵列布局:
A.穿孔:类似钣金穿孔式阵列生成网格:
a) 实例间距:设定实例中心间的距离;
b)交错连续角度:设定各实例行之间的交错断续角度,起始点位于阵列方向所用的向量:
c) 边距·设定填充边界与最远端实例之间的边距,可以将边距的值设定为零;
d) 阵列方向:设定方向参考:
e)实例记数:可根据规格计算阵列中的实例数:无法编辑此数量:验证前该值显示为红色:
f)验证计数:验证实例记数的每个实例会影响模型几何图形:
A.穿孔:类似钣金穿孔式阵列生成网格:
a) 实例间距:设定实例中心间的距离;
b)交错连续角度:设定各实例行之间的交错断续角度,起始点位于阵列方向所用的向量:
c) 边距·设定填充边界与最远端实例之间的边距,可以将边距的值设定为零;
d) 阵列方向:设定方向参考:
e)实例记数:可根据规格计算阵列中的实例数:无法编辑此数量:验证前该值显示为红色:
f)验证计数:验证实例记数的每个实例会影响模型几何图形:
1.穿孔阵列基本参数

2.交错连续角度

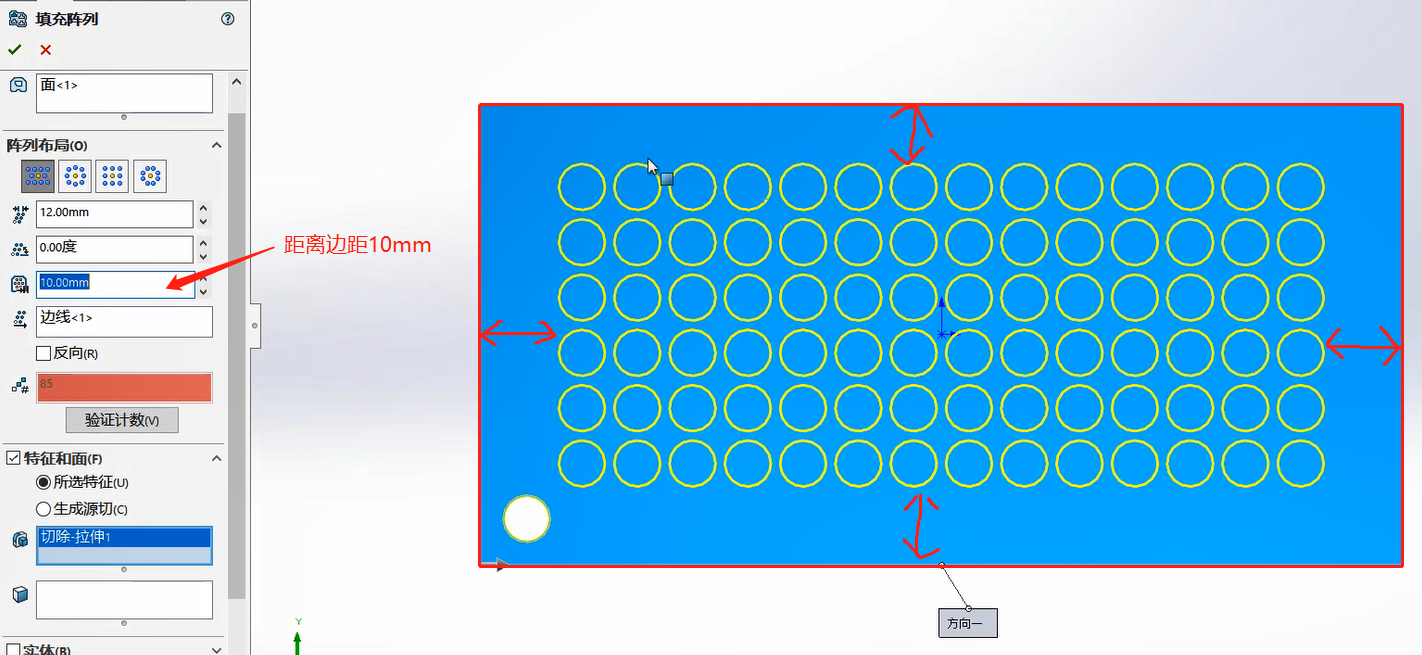

3.距离边距,选择间距后以面中心为中心布局

二.阵列布局:

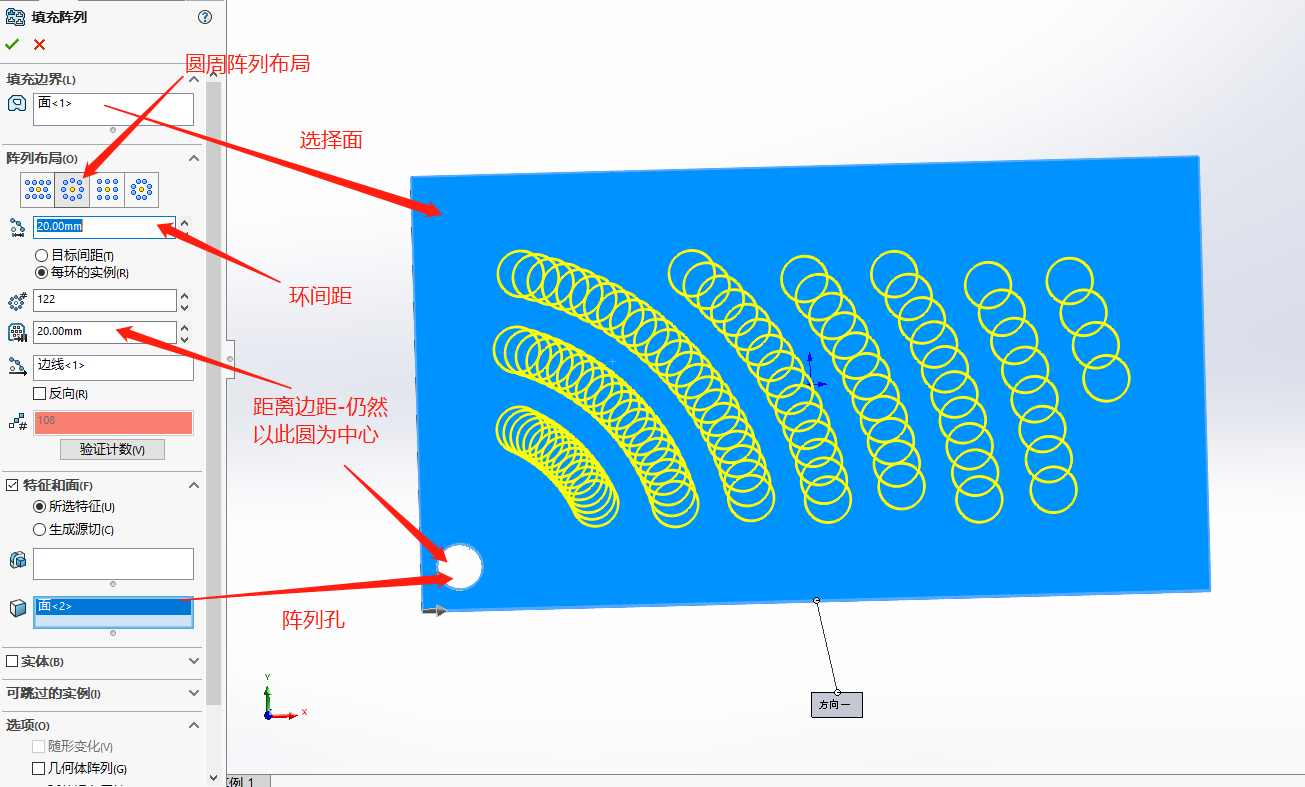

B.圆周:生成圆周形状阵列;
a)环间距:设定实例环间的距离(使用中心):
b)目标间距:
i.实例间距:设定每个环内实例中心间的距离;
ii.边距:设定填充边界与最远端实例之间的边距:可以将边距的值设定为零;
c) 每环的间距:
i.实例数:阵列的实例个数;
ii. 边距:设定填充边界与最远端实例之间的边距:可以将边距的值设定为零;
B.圆周:生成圆周形状阵列;
a)环间距:设定实例环间的距离(使用中心):
b)目标间距:
i.实例间距:设定每个环内实例中心间的距离;
ii.边距:设定填充边界与最远端实例之间的边距:可以将边距的值设定为零;
c) 每环的间距:
i.实例数:阵列的实例个数;
ii. 边距:设定填充边界与最远端实例之间的边距:可以将边距的值设定为零;

二.阵列布局:

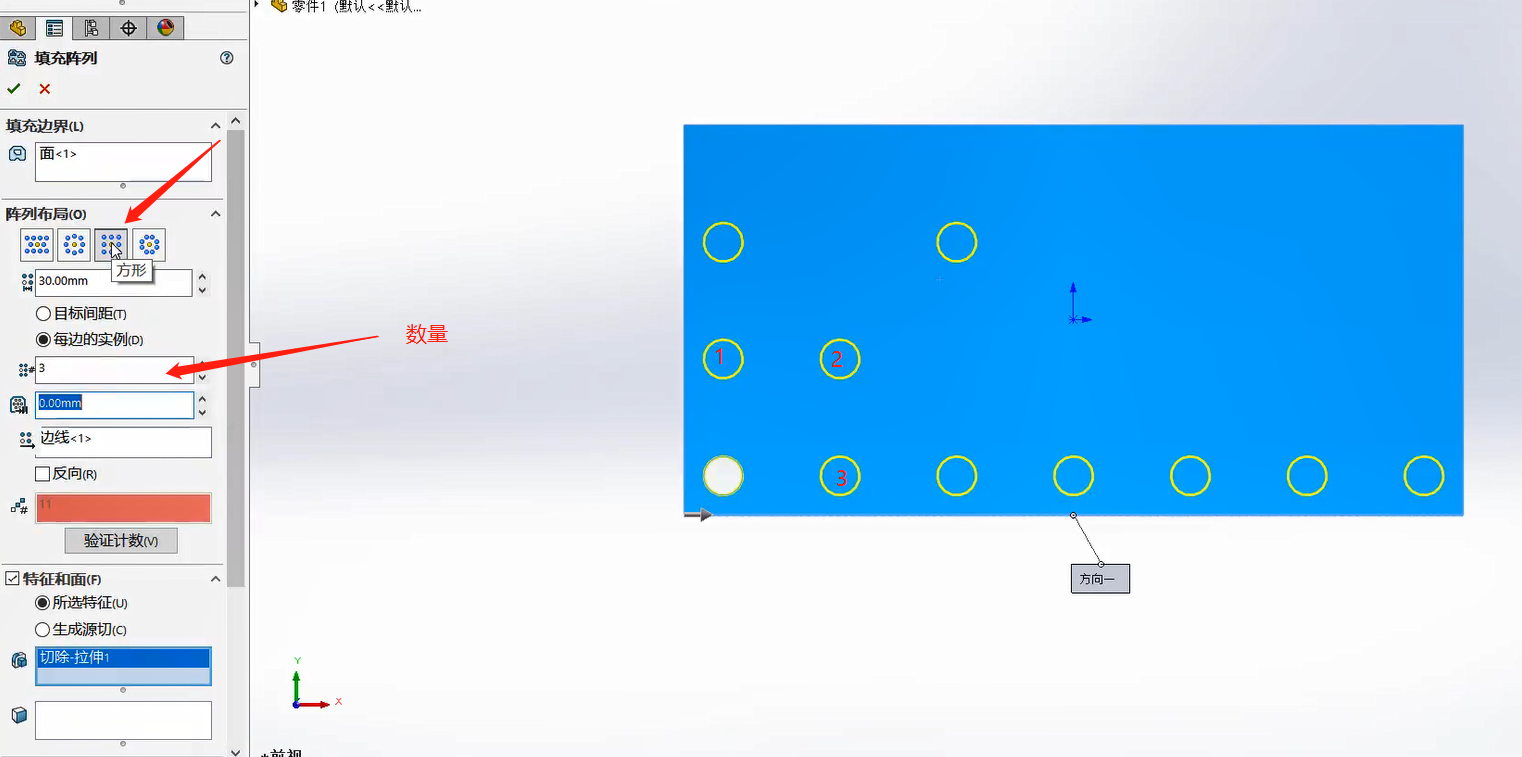

C. 方形:
a)环间距:设定实例环间的距离(使用中心); b)目标间距:
i.实例间距:设定每个环内实例中心间的距离:
ii.边距:设定填充边界与最远端实例之间的边距:可以将边距的值
设定为零;
c) 每环的间距:
i.实例数:阵列的实例个数;
ii.边距:设定填充边界与最远端实例之间的边距:可以将边距的值设
定为零;
C. 方形:
a)环间距:设定实例环间的距离(使用中心); b)目标间距:
i.实例间距:设定每个环内实例中心间的距离:
ii.边距:设定填充边界与最远端实例之间的边距:可以将边距的值
设定为零;
c) 每环的间距:
i.实例数:阵列的实例个数;
ii.边距:设定填充边界与最远端实例之间的边距:可以将边距的值设
定为零;

二.阵列布局:

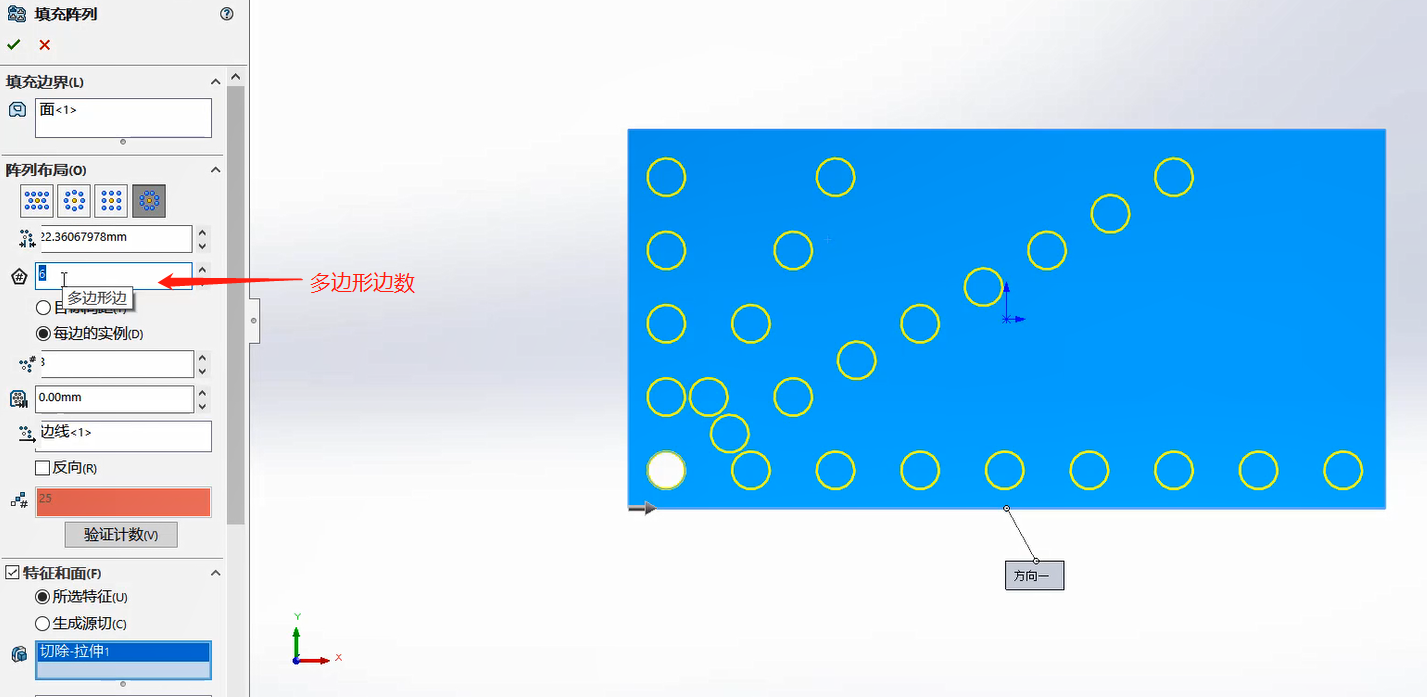

D.多边形:生成多边形阵列;
a) 环间距:设定实例环间的距离(使用中心):
b) 多边形边:设定多边形的边数:
c) 目标间距:
i.实例间距:设定每个环内实例中心间的距离:
ii.边距:设定填充边界与最远端实例之间的边距:可以将边距的值设定为零;
d) 每环的间距:
a)实例数:阵列的实例个数;
b) 边距:设定填充边界与最远端实例之间的边距;可以将边距的值设定为零;
D.多边形:生成多边形阵列;
a) 环间距:设定实例环间的距离(使用中心):
b) 多边形边:设定多边形的边数:
c) 目标间距:
i.实例间距:设定每个环内实例中心间的距离:
ii.边距:设定填充边界与最远端实例之间的边距:可以将边距的值设定为零;
d) 每环的间距:
a)实例数:阵列的实例个数;
b) 边距:设定填充边界与最远端实例之间的边距;可以将边距的值设定为零;

三.特征和面:
A. 所选特征:
a)要阵列的特征; b) 要阵列的面;
B.生成源切:为要阵列的源特征自定义切除形状:(使用源切则不需要绘制特征来阵列,采用系统有的圆、方形、菱形、多边形)
a) 圆;
A. 所选特征:
a)要阵列的特征; b) 要阵列的面;
B.生成源切:为要阵列的源特征自定义切除形状:(使用源切则不需要绘制特征来阵列,采用系统有的圆、方形、菱形、多边形)
a) 圆;

b) 方形;

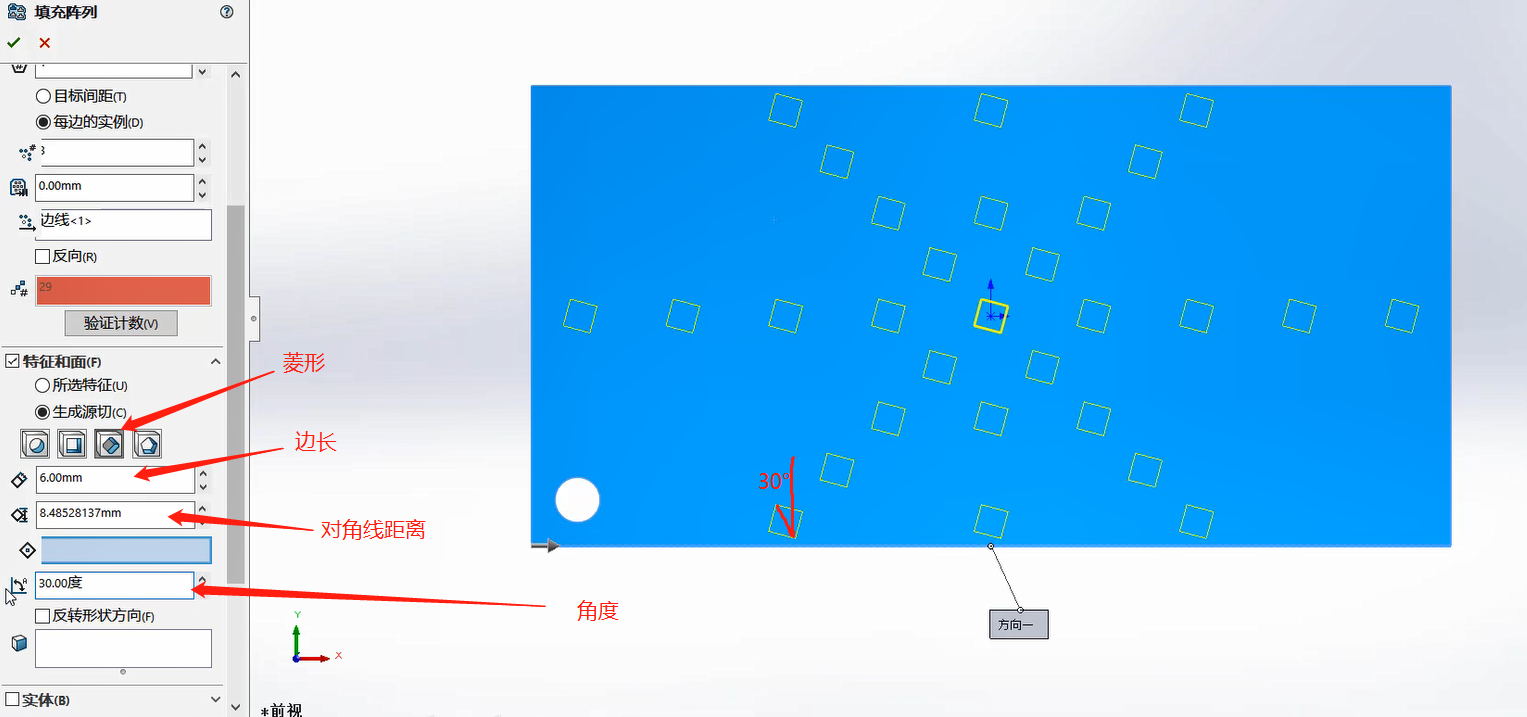

c) 菱形;

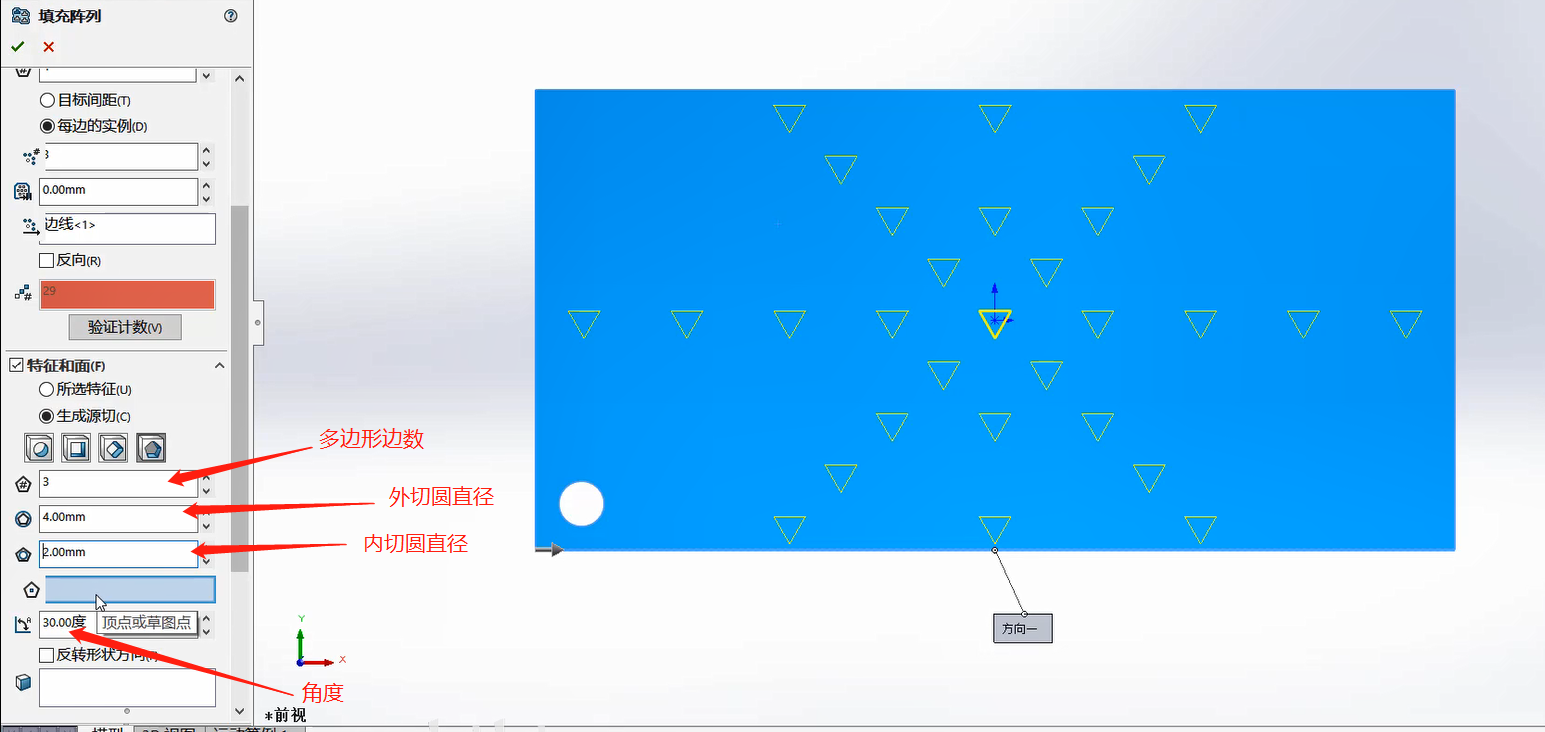

d) 多边形;
