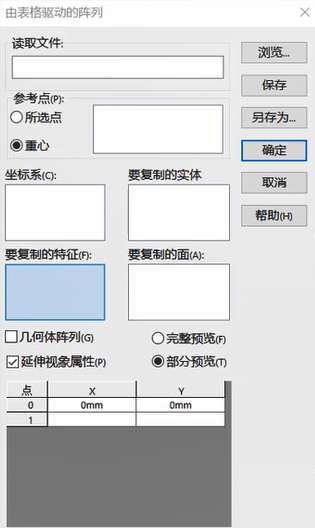

17.4表格驱动阵列

1.定义:通过使用X-Y坐标指定特征阵列。
2.读取文件:输入带X-Y坐标的阵列表或文字文件，单击浏览，然后选择一阵列表(*.sldptab)文件或文字(*.txt)文件来输入现有的X-Y坐标。注意:用于由表格驱动的阵列的文本文件应只包含两个列:左列用于X坐标，右列用于 Y 坐标。两个列应由一分隔符分开，如空格、逗号或制表符。您可在同一文本文件中使用不同分隔符组合。不要在文本文件中包括任何其它信息，因为这可引发输入失败。
3.参考点:指定在放置阵列实例时X-Y坐标所适用的点:参考点的X-Y坐标在阵列表中显示为点0。
               1. 所选点:将参考点设定到所选顶点或草图点。
               2.重心:将参考点设定到源特征的重心。
4.撤销:在点数值定义错误时可以撤销。

5.坐标系:设定用来生成表格阵列的坐标系，包括原点。从Feature Manager 设计树选择您所生成的坐标系;
6.要复制的实体:根据多实体零件生成阵列:选择要阵列的实体:
7.要复制的特征:根据特征生成阵列:您可选择多个特征;
8.要复制的面:根据构成特征的面生成阵列:选择图形区域中的所有面:注意:所生成的阵列特征必须在实体范围内，如果超过实体所承受的范围。可能导致阵列失败:
9. 几何体阵列:
10. 延伸视象属性:
11. 完整预览:
12. 部分预览:



操作步骤

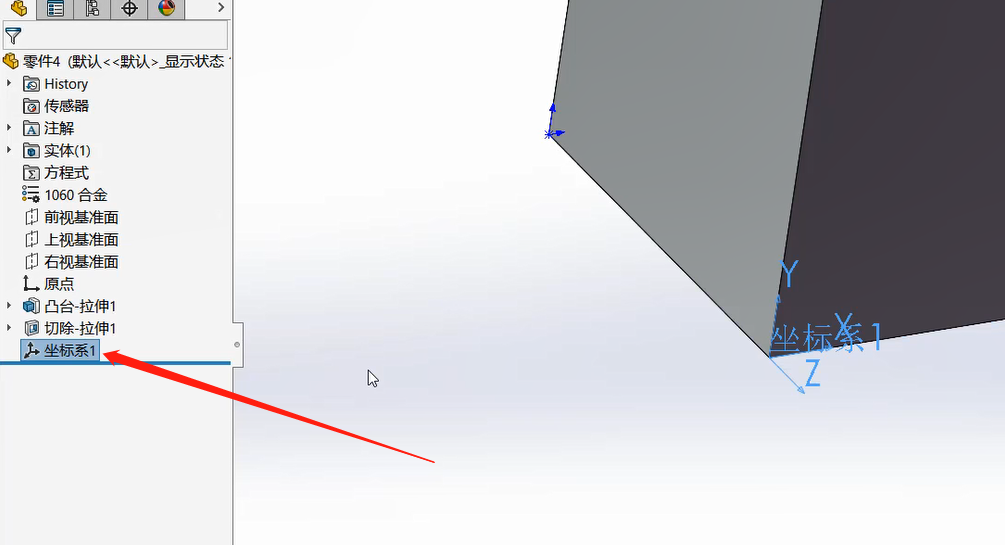

1.建立坐标系，所有的数据按此坐标系测量

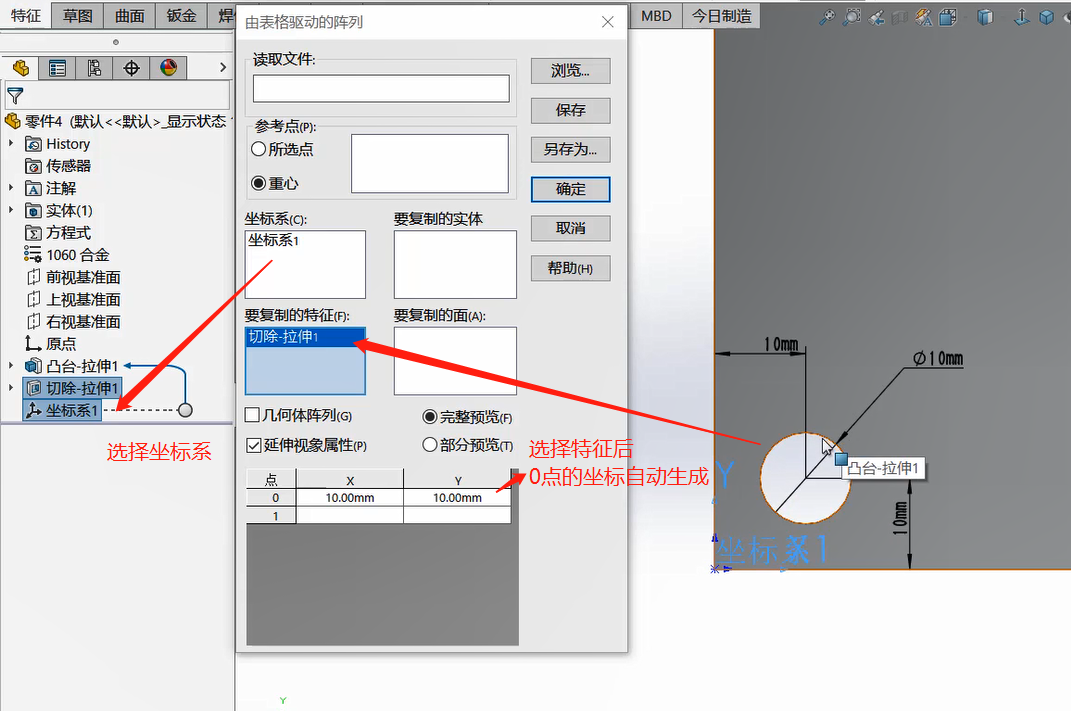

2.选择坐标系和特征

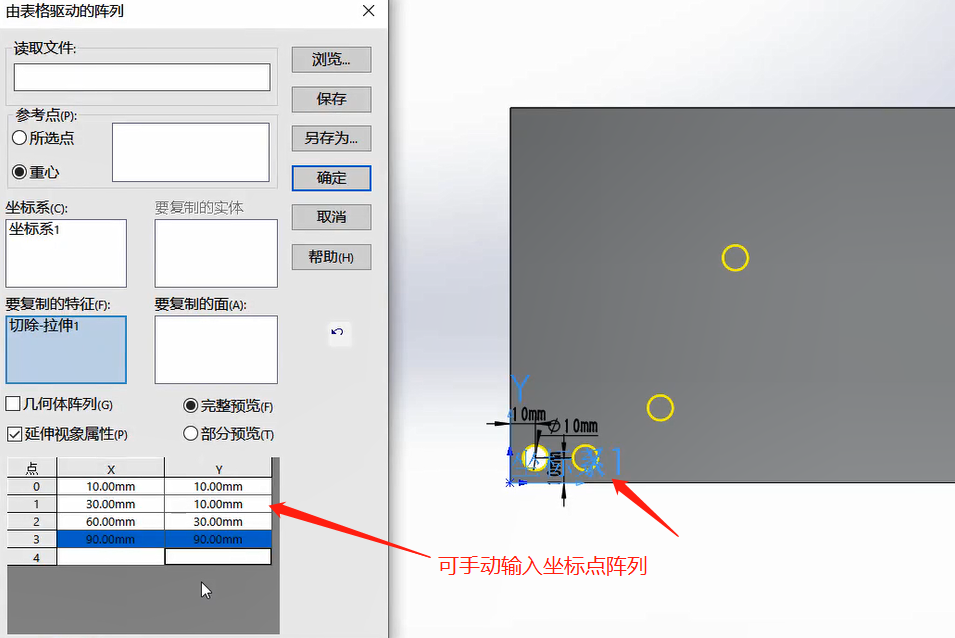

3.手动输入坐标点阵列

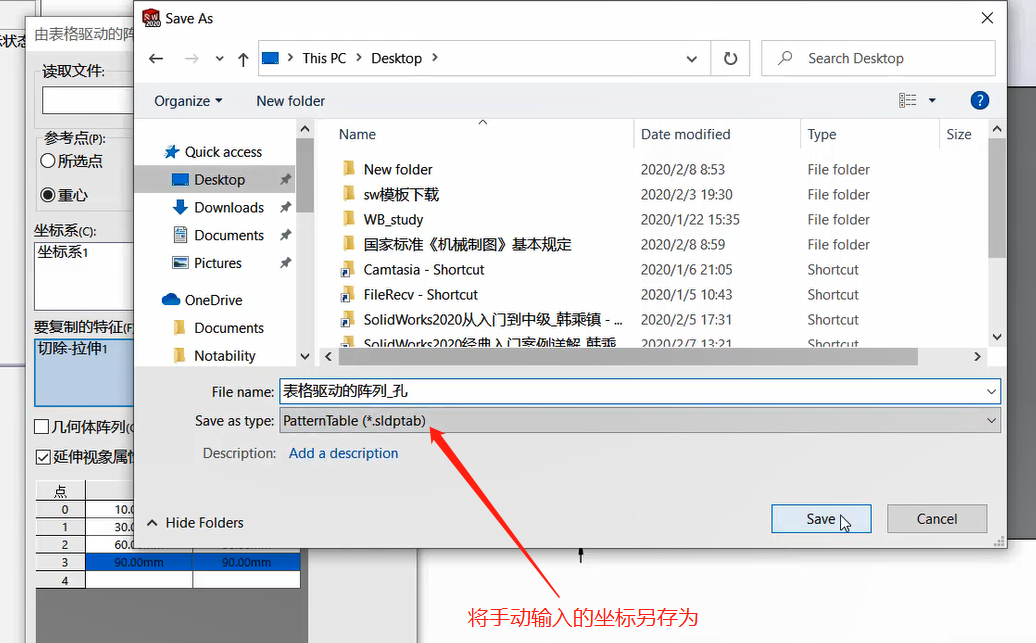

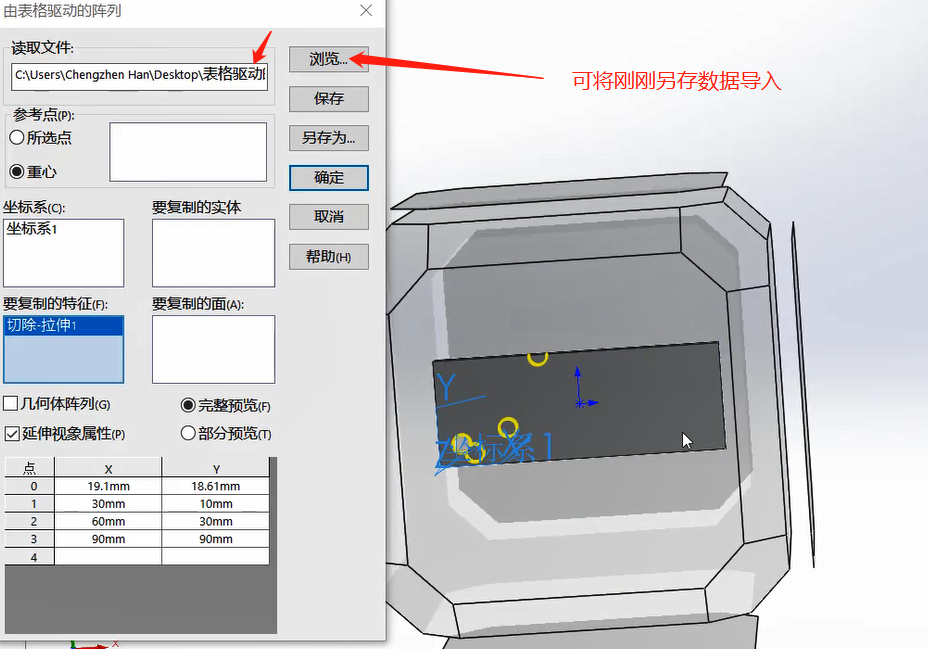

4.手动输入的坐标可另存为和导入

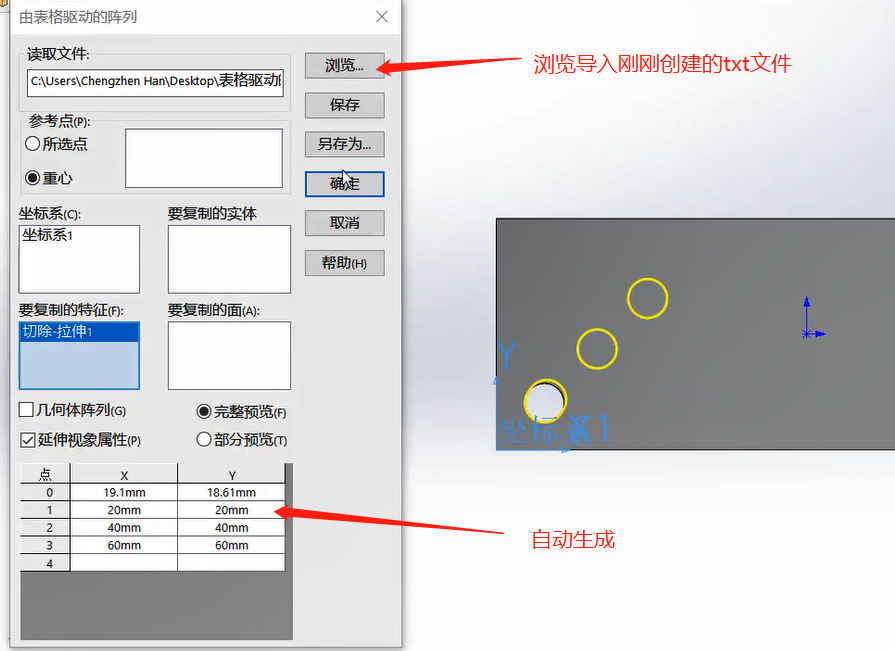

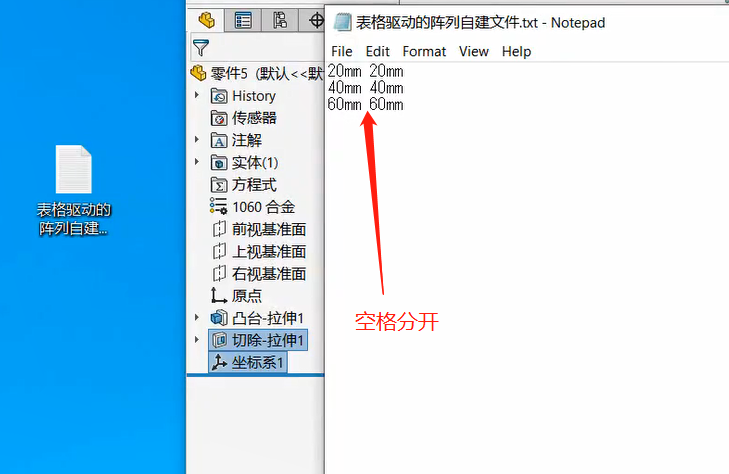

5.自定义txt文件导入（坐标还是需要先建立好）
