17.3草图阵列驱动

1. 定义:将特征或者实体按照草图中的草图点进行阵列得到特征或实体的过程:
2. 选择:
A.参考草图:选择阵列所参考的草图;
B. 参考点:
  a) 重心:以特征或者实体的重心为参考:
  b) 所选点:自定义参考点:
3.特征和面:
  A. 要阵列的特征;
  B.要阵列的面:
4.实体:对于多实体零件选择要阵列的实体:
5.:选项:
  A. 几何体阵列;
  B. 延伸视象属性:
  C. 完整预览;
  D.部分预览;



操作步骤：

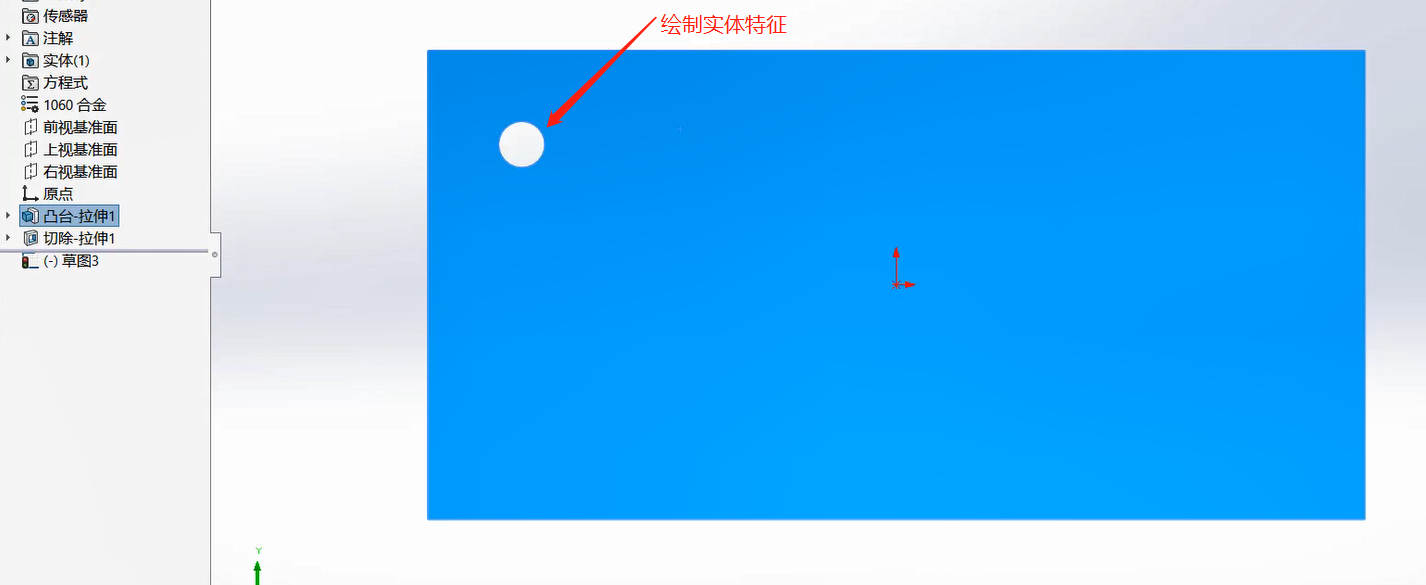

1.绘制实体特征

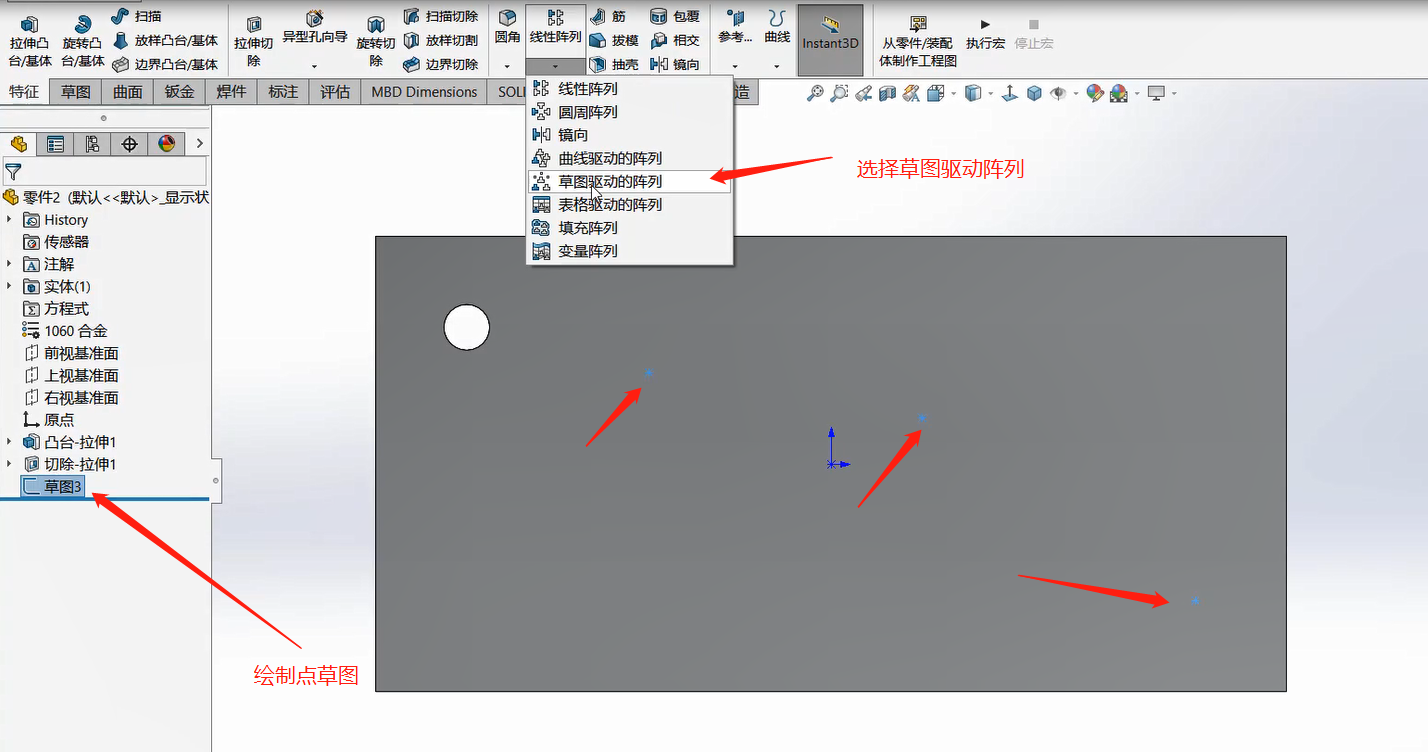

2.选择草图阵列驱动

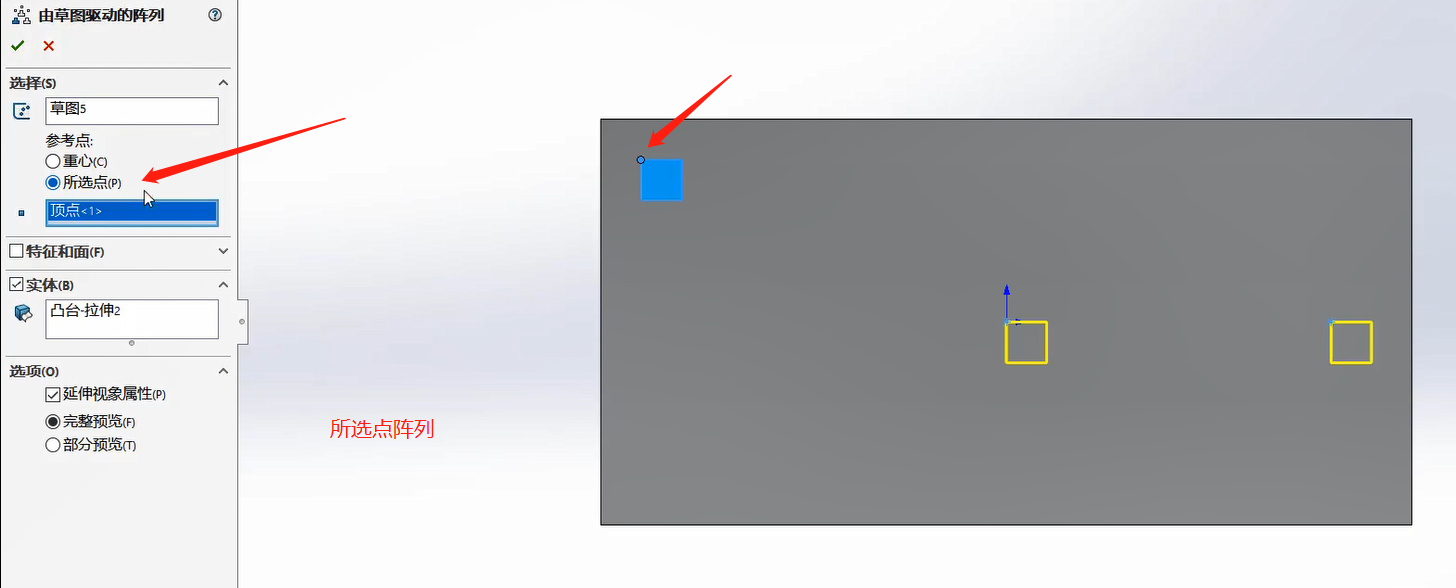

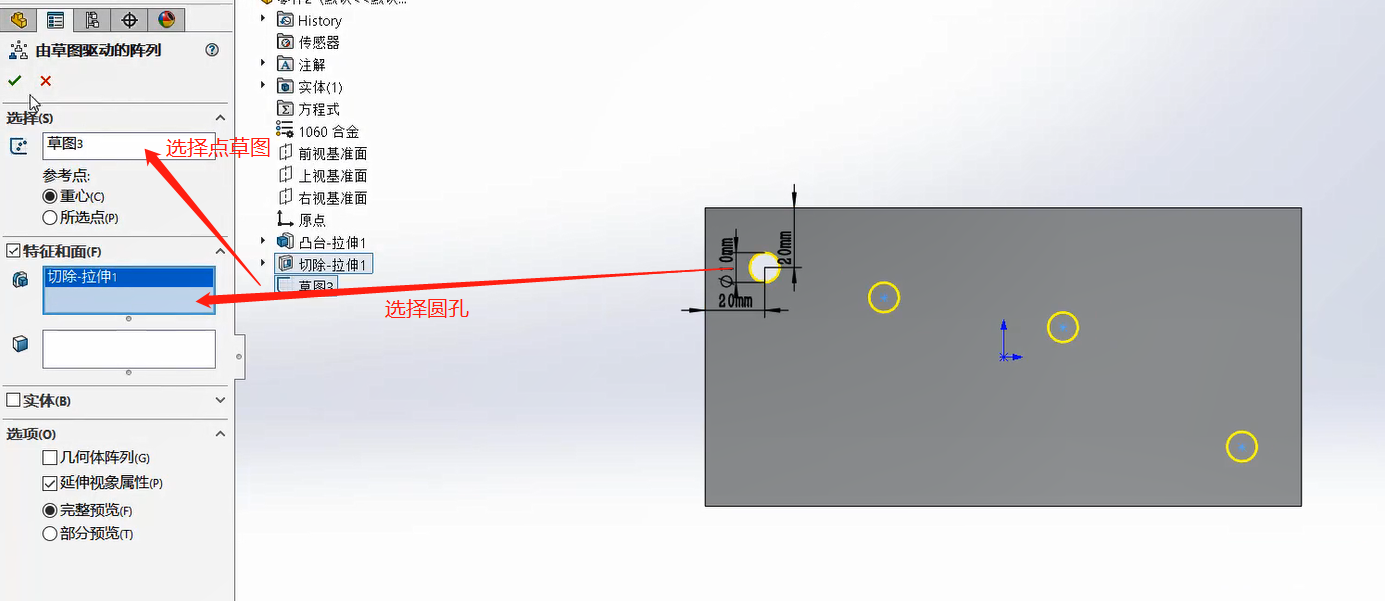

3.重心阵列-选择草图，选择孔/所选点阵列

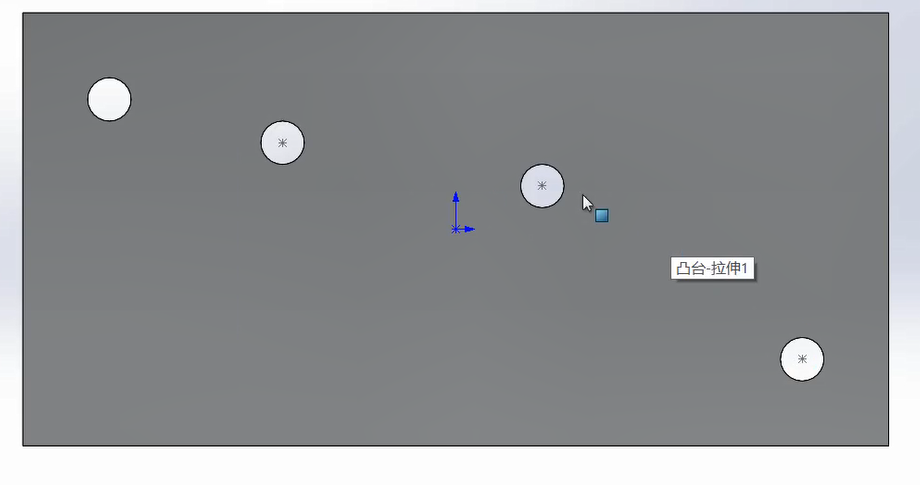

4.完成
