15.圆角

一、普通圆角

1.概述:圆角在零件上生成一个内圆角或外圆角面:

2.圆角共包含手工与FilletXpert(圆角专家)两种方式;

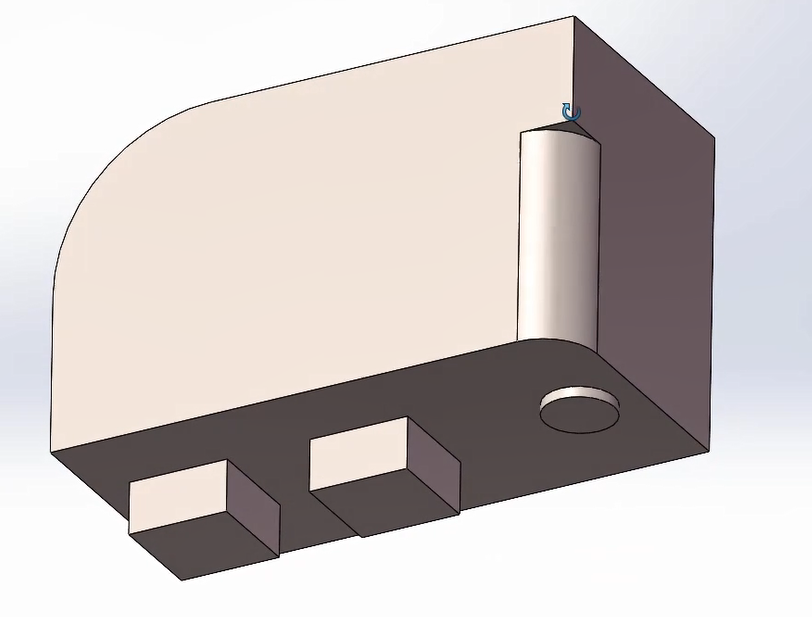

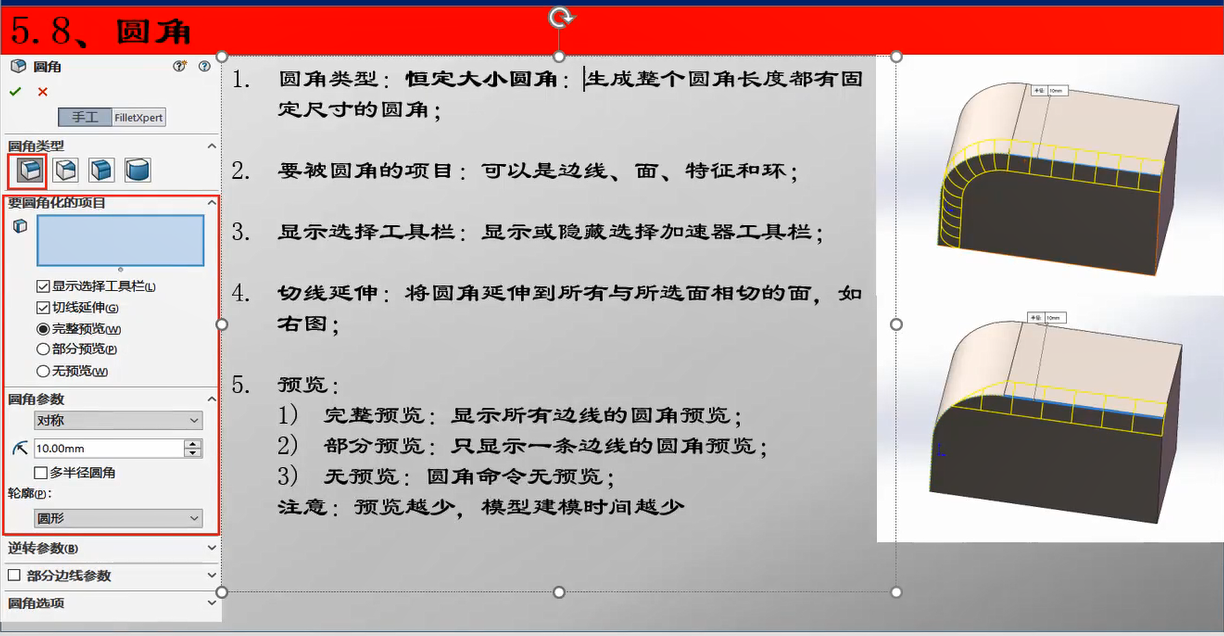

3.在手工模式下圆角共包含四种类型:恒定大小圆角、变量大小圆角、面圆角、完整圆角。其中，在不同的圆角类型下内容又会有很大的区别.

4. 圆角使用的一些建议:

1)在添加小圆角之前添加较大圆角。当有多个圆角会聚于一个顶点时，先生成较大的圆角:

2) 在生成圆角前先添加拔模。如果您要生成具有多个圆角边线及拔模面的铸模零件，在大多数的情况下，您应在添加圆角之前添加拔模特征:

3)最后添加装饰用的圆角。在大多数其它几何体定位后尝试添加装饰圆角。如果您越早添加它们，则系统需要花费越长的时间重建零件

4)如要加快零件重建的速度，请使用单一圆角操作来处理需要相同半径圆角的多条边线。然而，如果您改变此圆角的半径，则在同一操作中生成的所

   有圆角都会改变

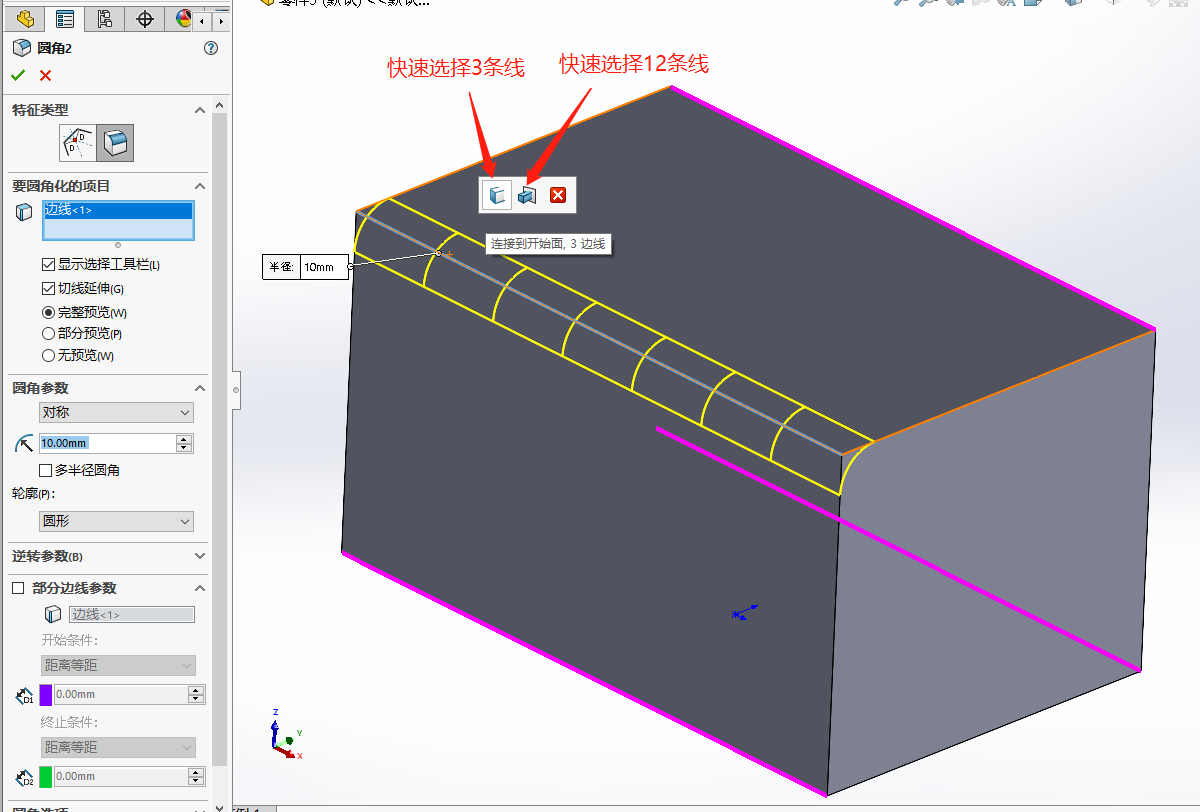

  快速选择圆角

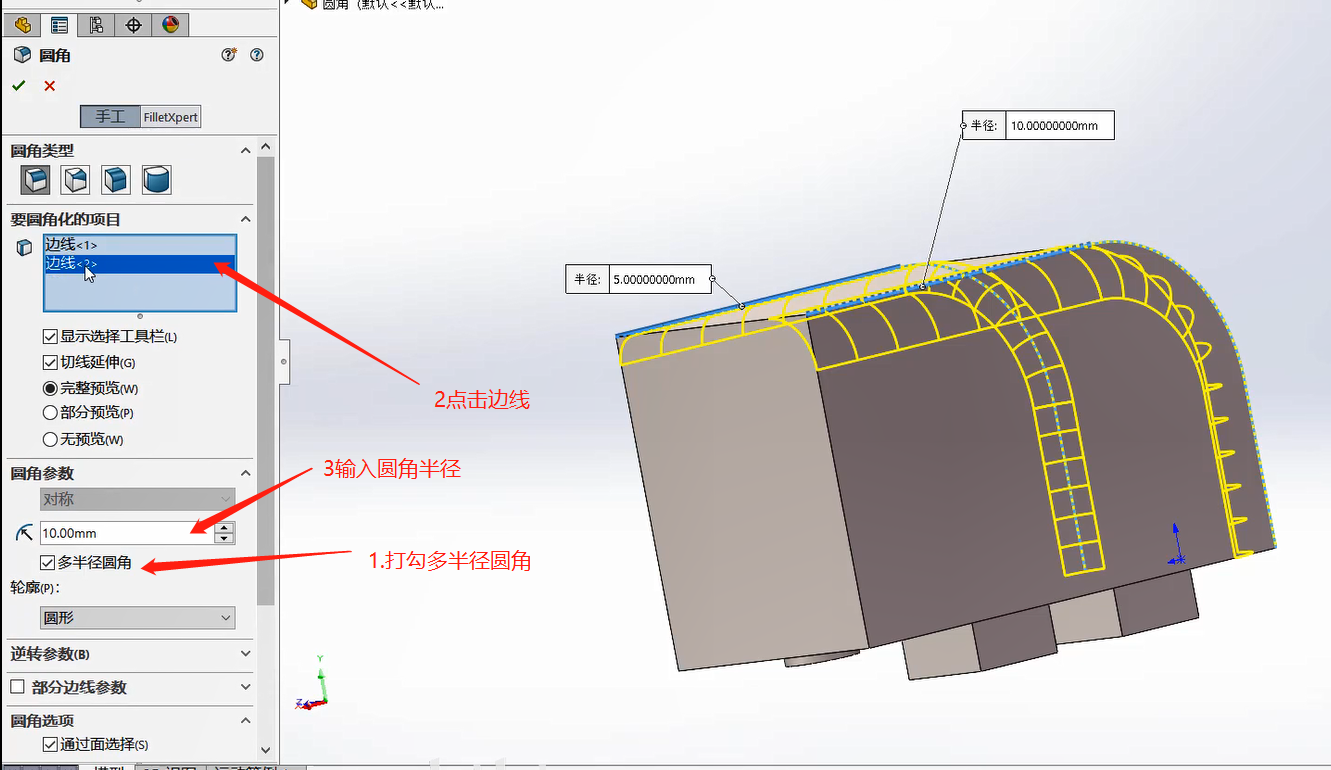

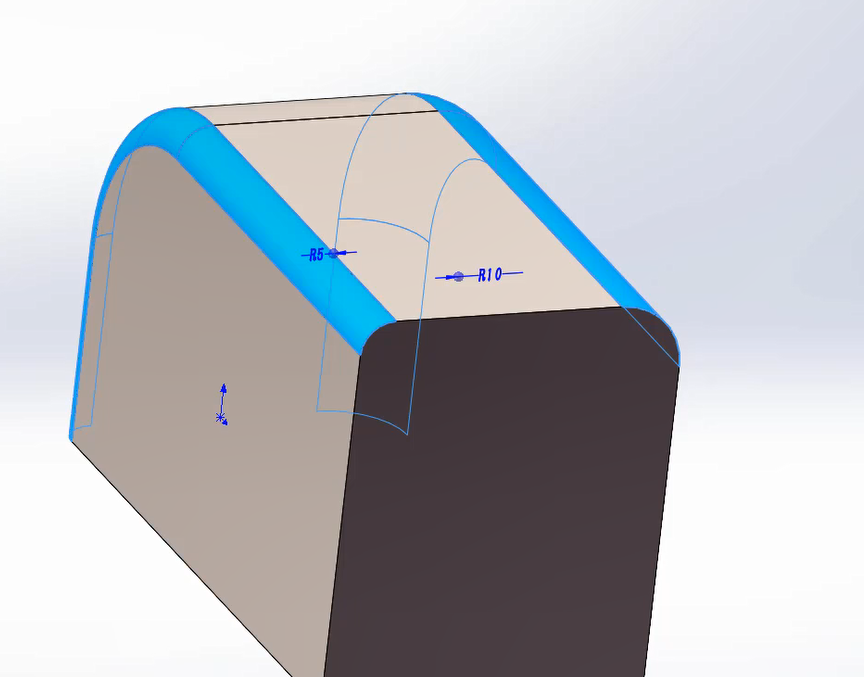

2多半径圆角

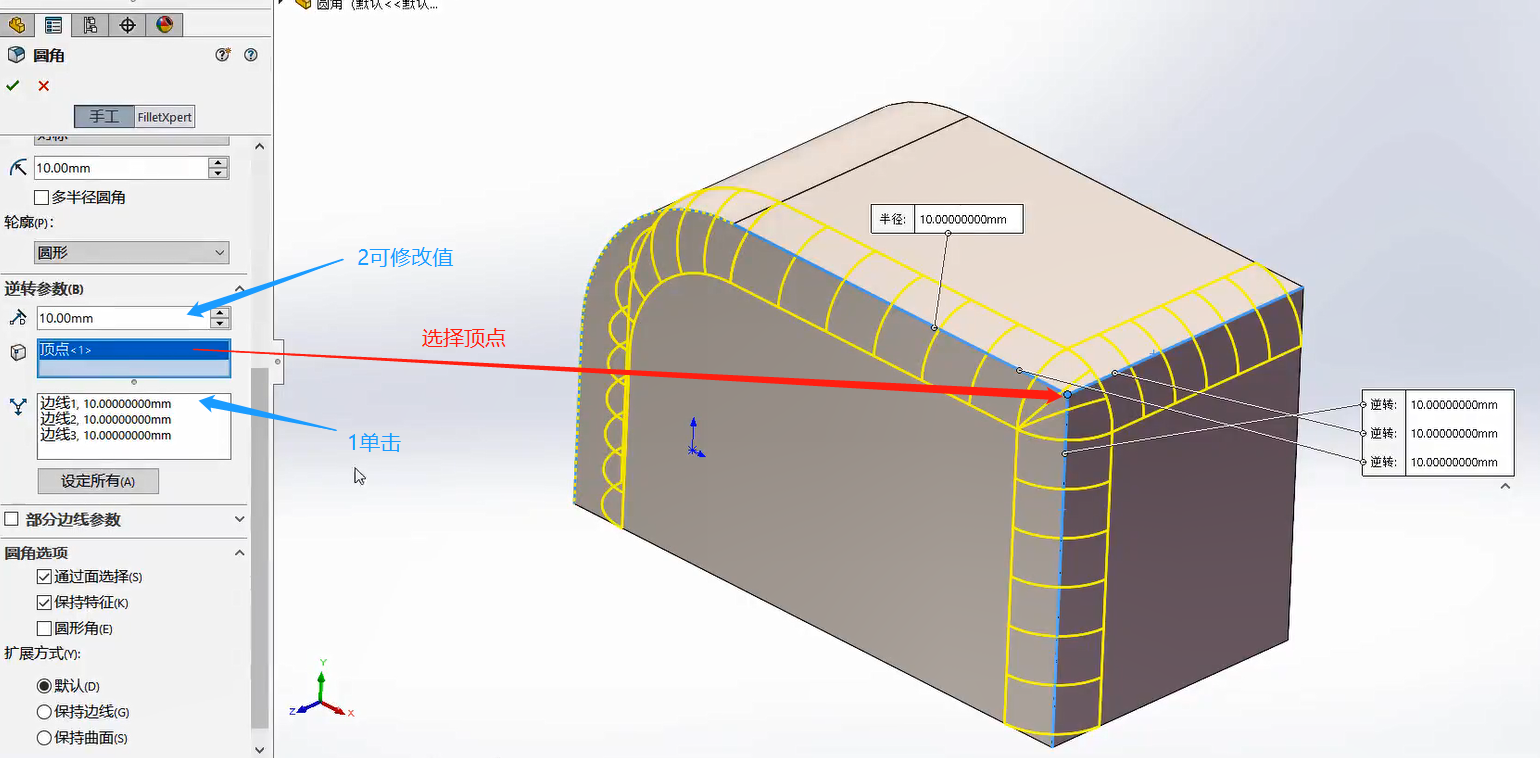

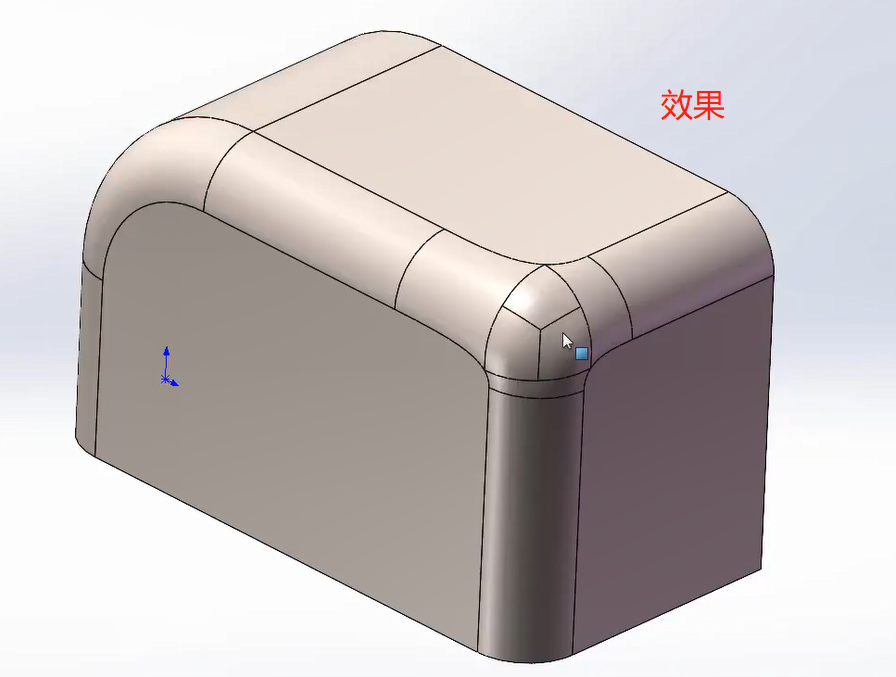

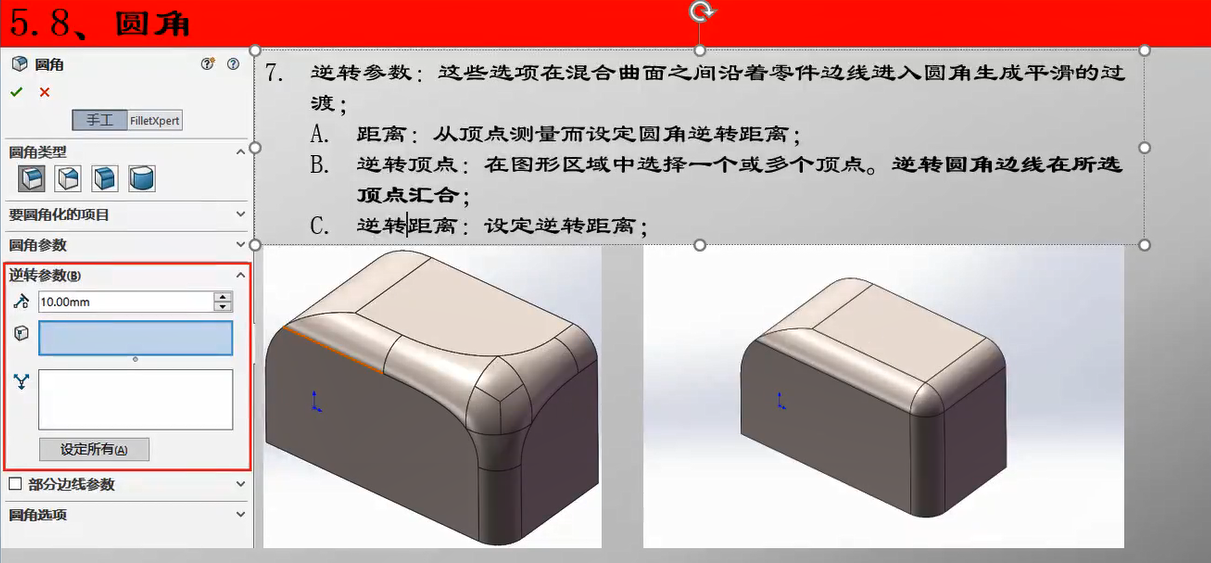

3.逆变参数

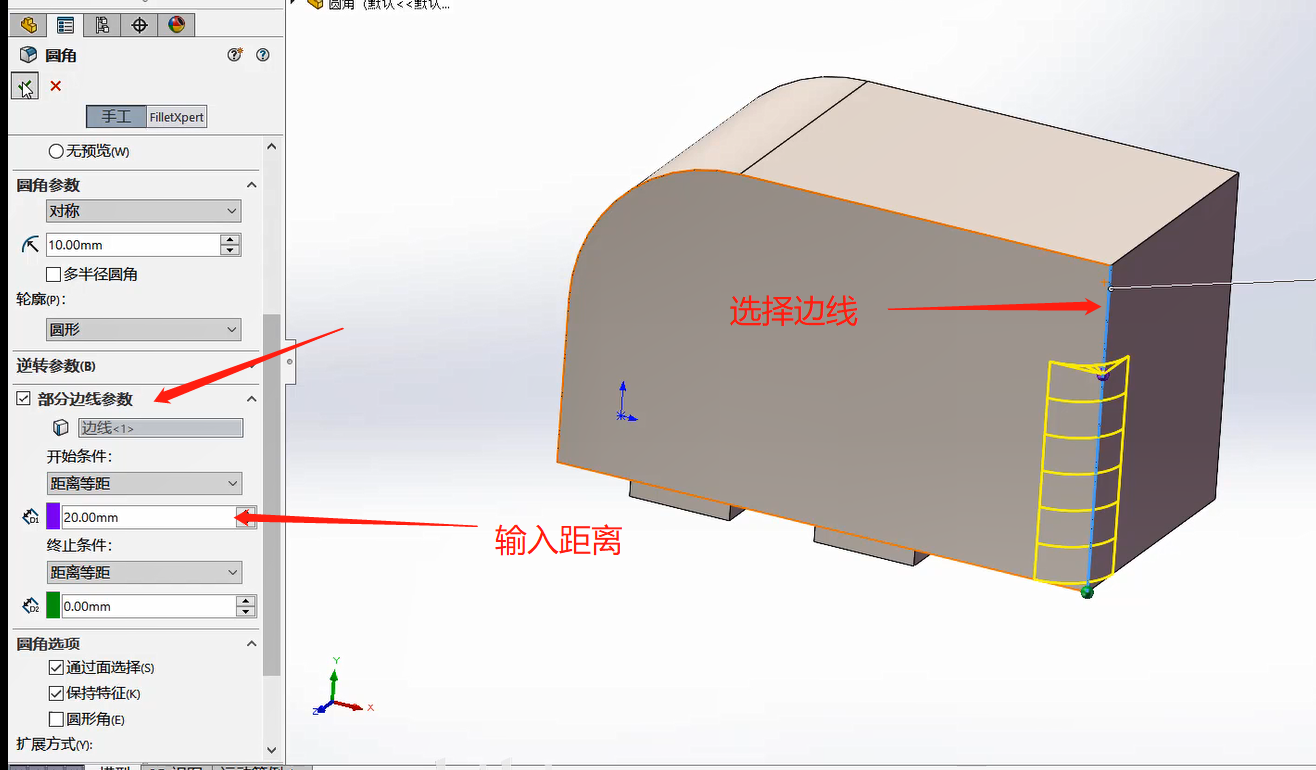

4.部分边线参数:这些选项将沿模型边线创建具有指定长度的部分圆角:
A 边线;
B.开始条件; C.终止条件:





5.圆角选项

 A.通过面选择：启用或关闭通过隐藏边线的面选择边线:

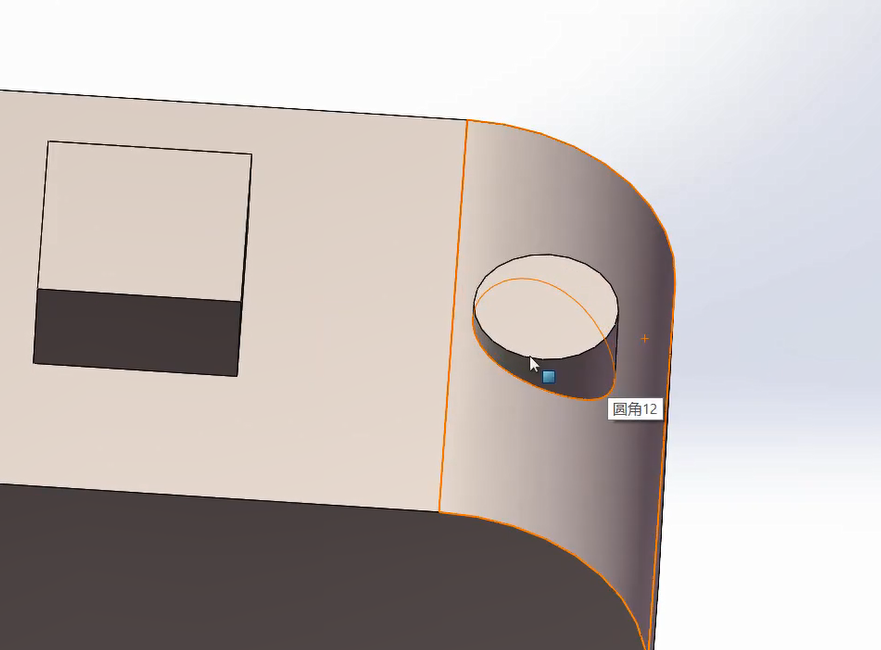

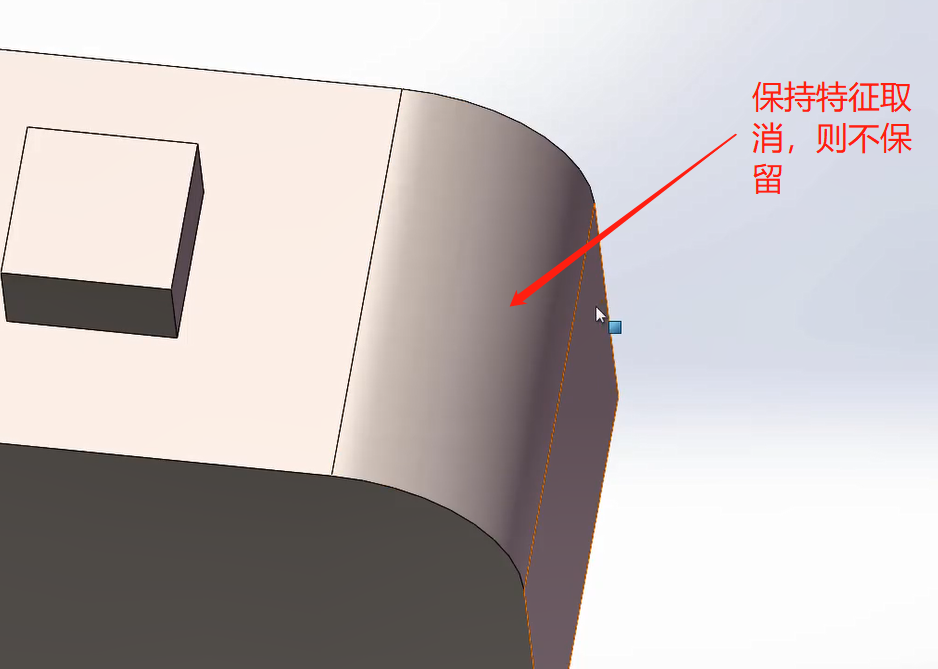

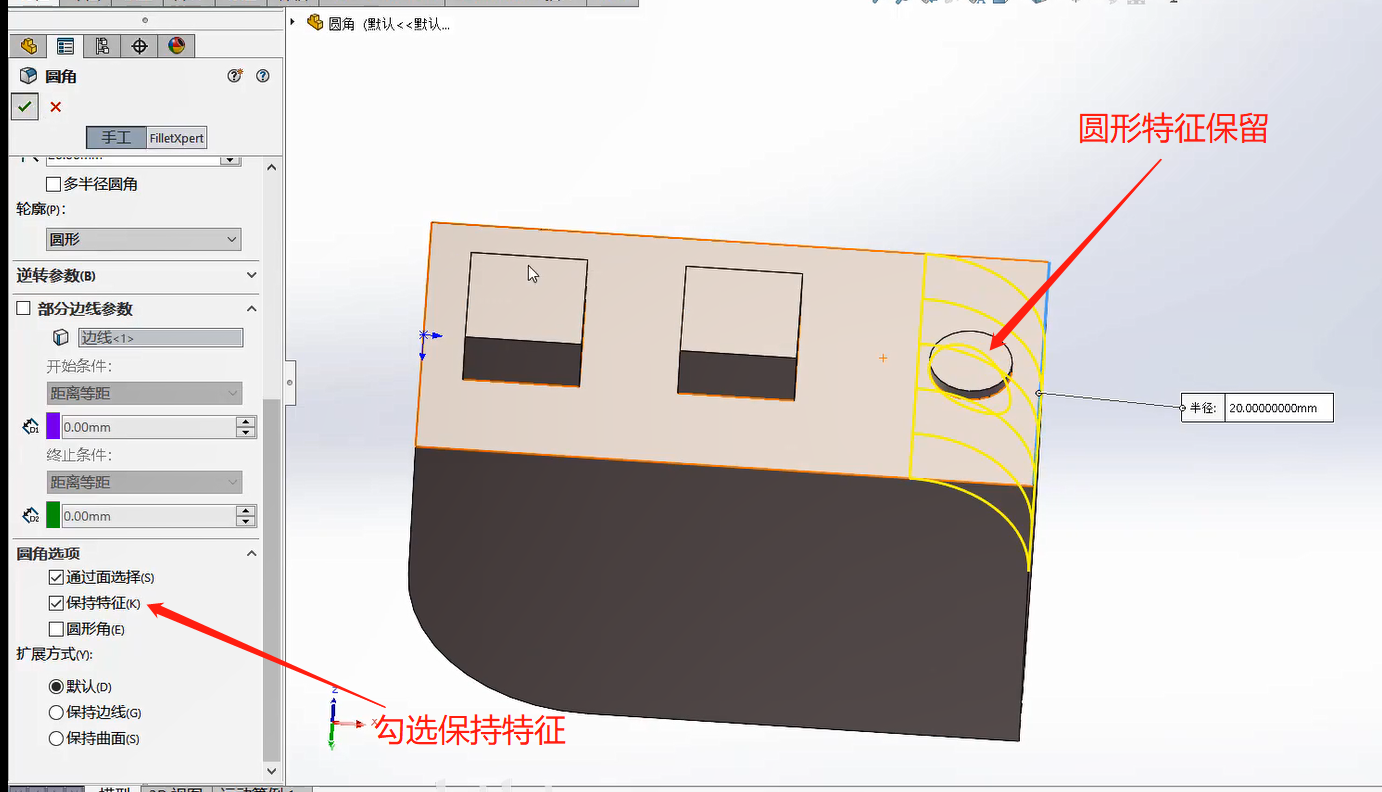

 B. 保持特征：如果圆角特征过大，覆盖到一些其他特征，如拉伸凸台，可通过保持特征  确定拉伸特征是否保留:

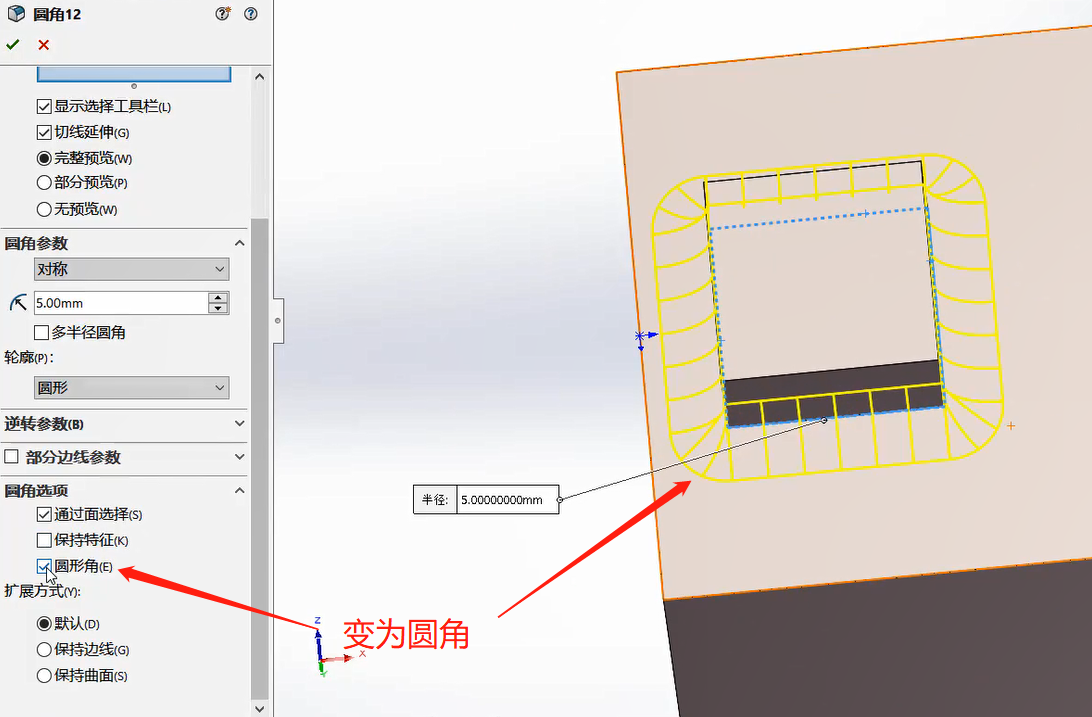

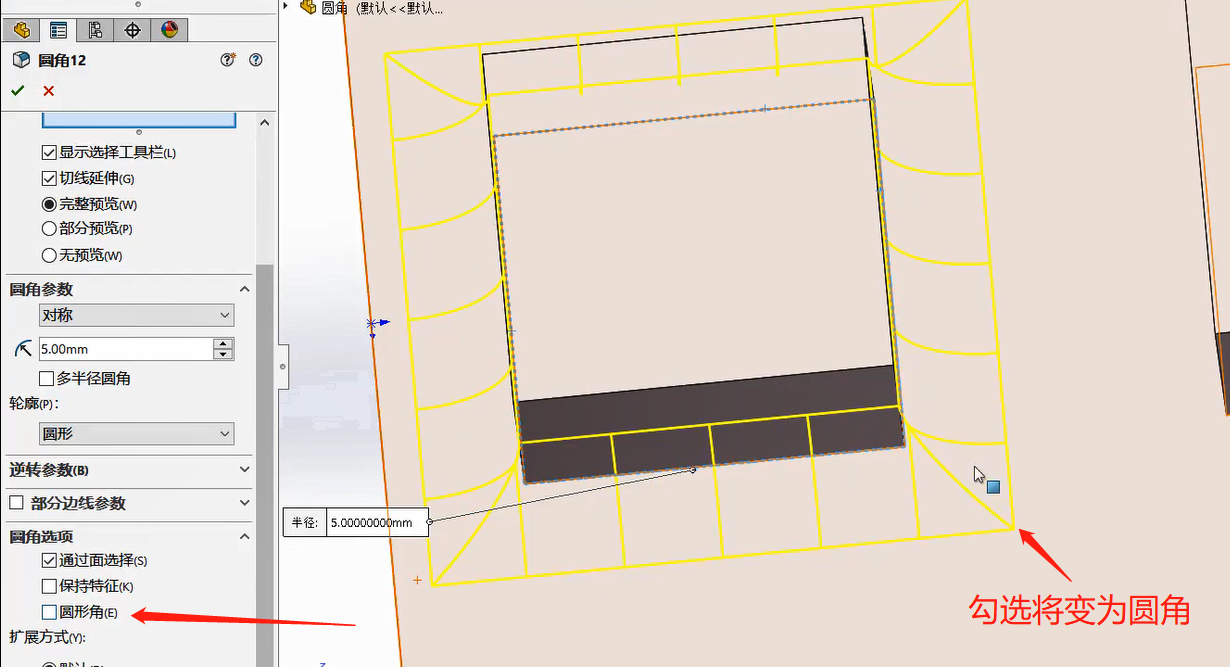

 C. 圆形角:生成带圆形角的固定尺寸圆角。选择至少两个相邻边线进行圆角化。圆形角  圆角在边线之间有一平滑过渡，可消除边线汇合处的尖锐接合点·





6.拓展方式:
     A.默认:系统根据几何条件(进行圆角处理的边线凸起和相邻边线等)选择以下的一个选项;

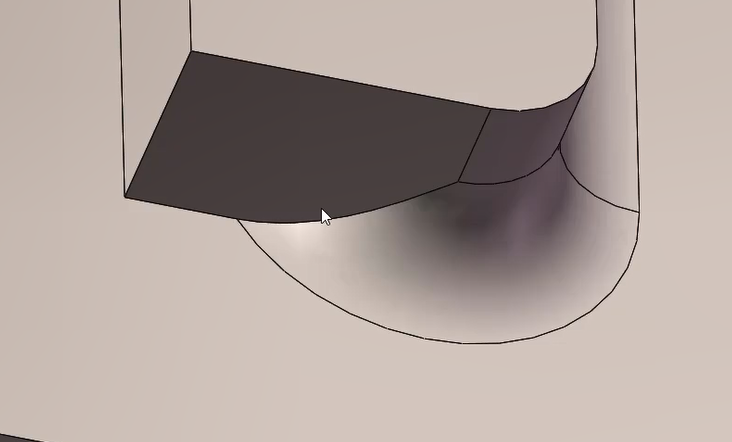

     B.保持边线:保持邻近的直线形边线其完整性。但圆角曲面断裂成分离的曲面，在许多情况下，圆角的顶部边线中会有沉陷:
     C.保持曲面:使用相邻曲面来剪裁圆角。因此，圆角边线是连续而且光滑的，但是相邻边线会受到影响;

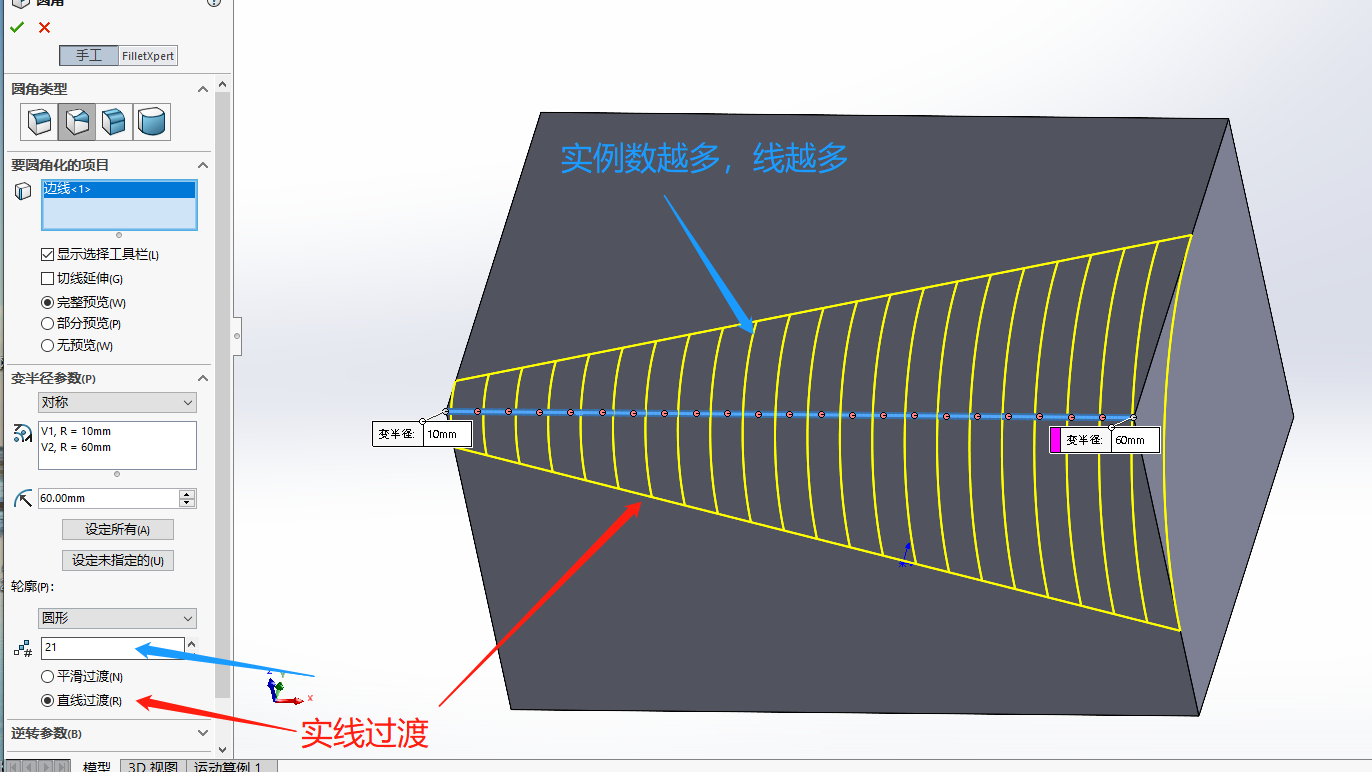

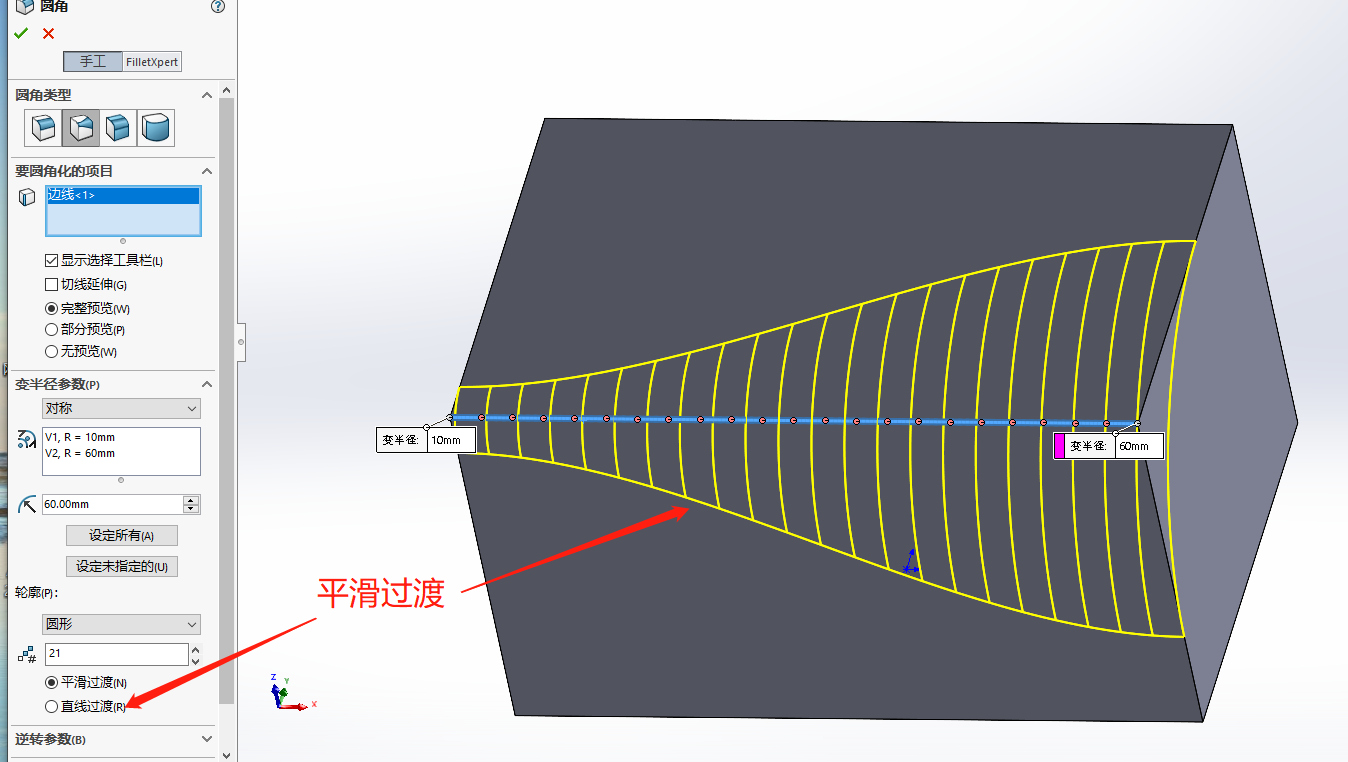

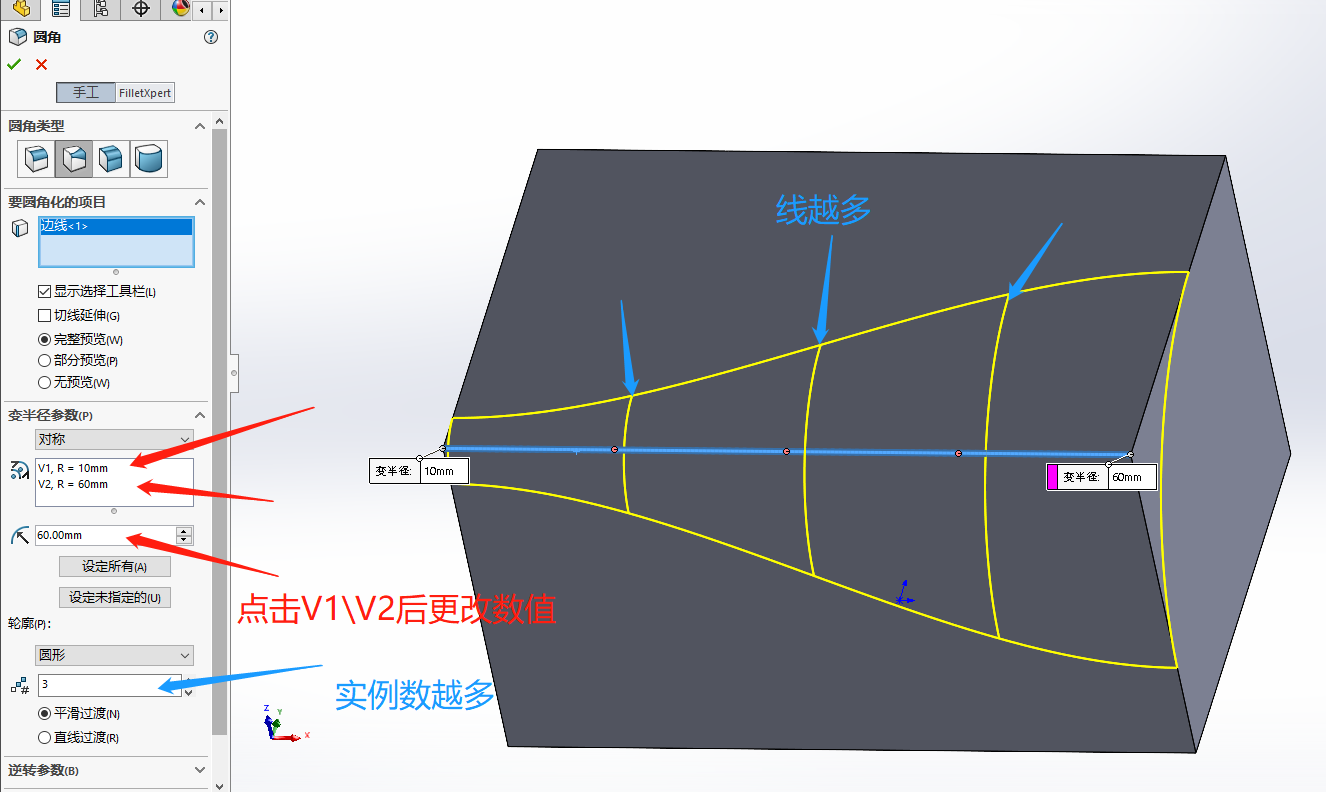

二.圆角类型:变量大小圆角;



1.要被圆角的项目:在图形区域中选择要圆角处理的实体:

2.显示选择工具栏:显示或隐藏选择加速器工具栏:

4. 预览:

  1) 完整预览:显示所有边线的圆角预览:

  2) 部分预览:只显示一条边线的圆角预览:

  3) 无预览:圆角命令无预览: 注意:预览越少，模型建模时间越少

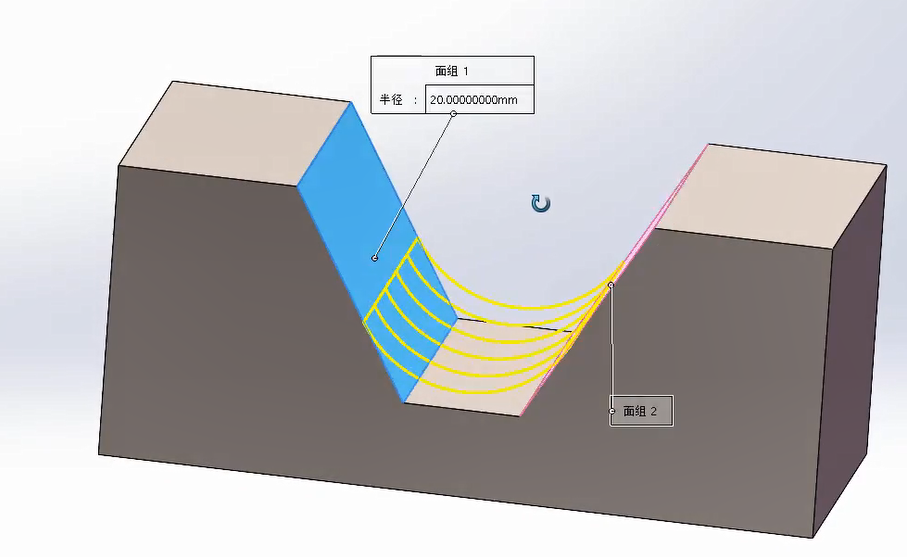

三.圆角类型:面圆角

1.要圆角化的项目:

  A.面组1:在图形区域中选择要混合的第一个面或第一组面。

  B.面组2:在图形区域中选择要与面组1混合的面。

3. 切线延伸:将圆角延伸到所有与所选面相切的面。

4. 预览:

  1) 完整预览:显示所有边线的圆角预览。

  2) 部分预览:只显示一条边线的圆角预览。

  3) 无预览:圆角命令无预览。

注意:预览越少模型建模时间越少。

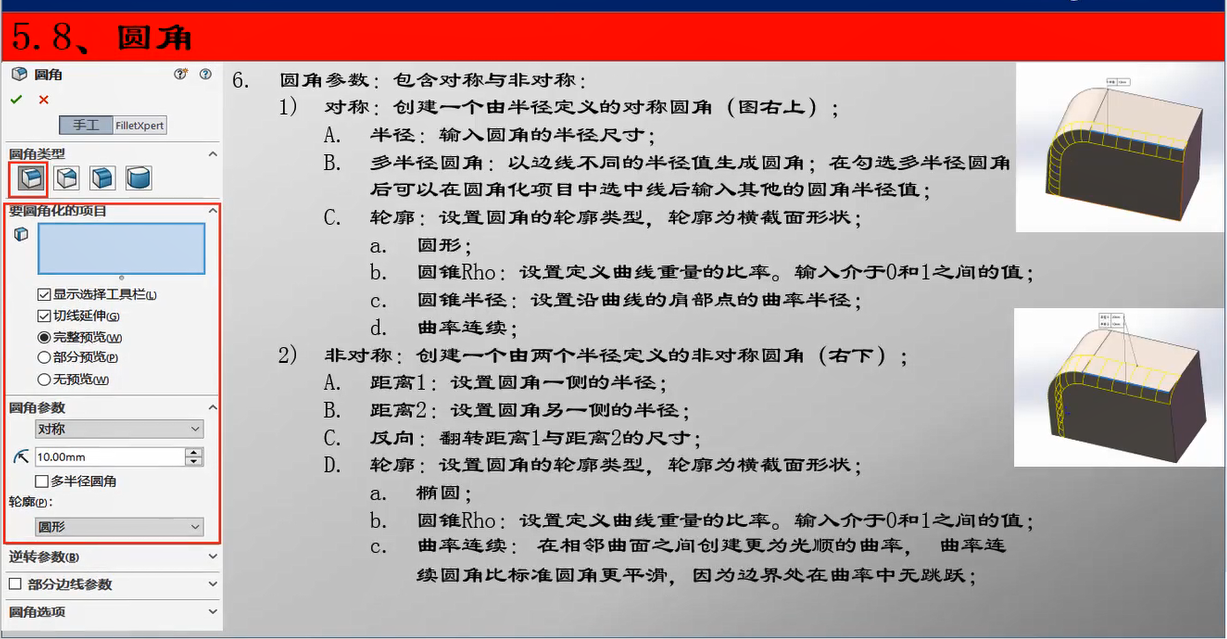

5. 圆角参数:

  A.对称:创建一个由半径定义的对称圆角:

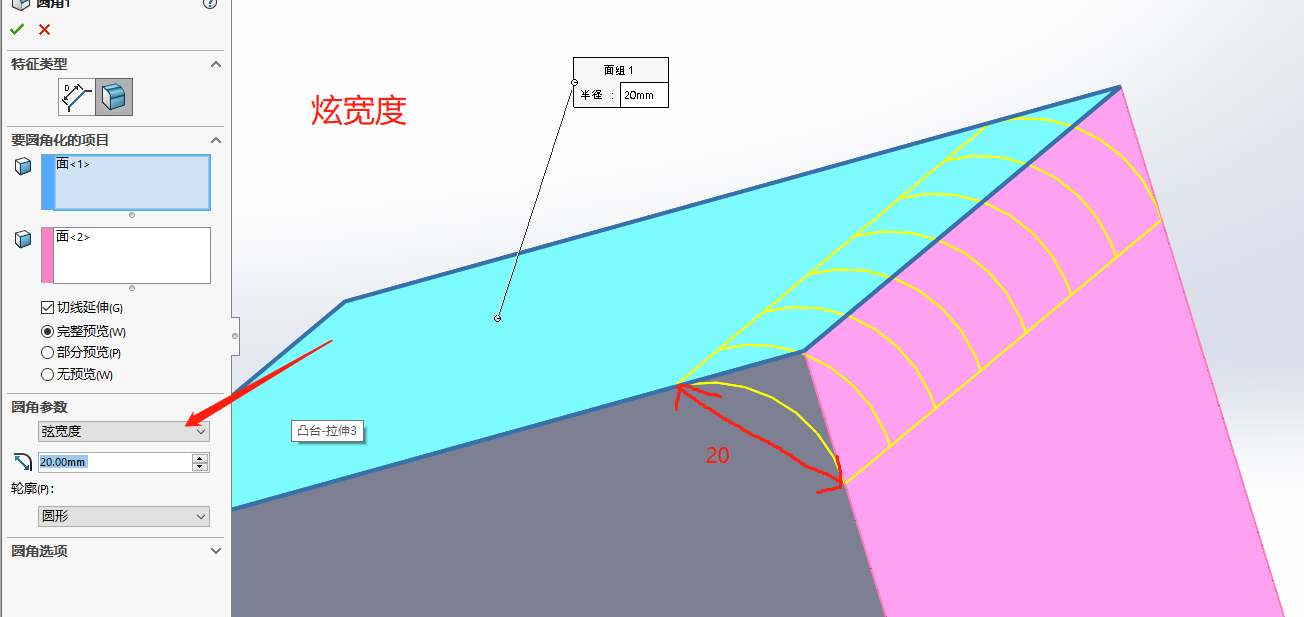

  B.弦宽度:创建一个由弦宽度定义的圆角:

  C.非对称:创建一个由两个半径定义的非对称圆角:

  D.包络控制线·创建一个形状取决于零件边线或投影的分割线的面圆角;



6.面面圆角展示

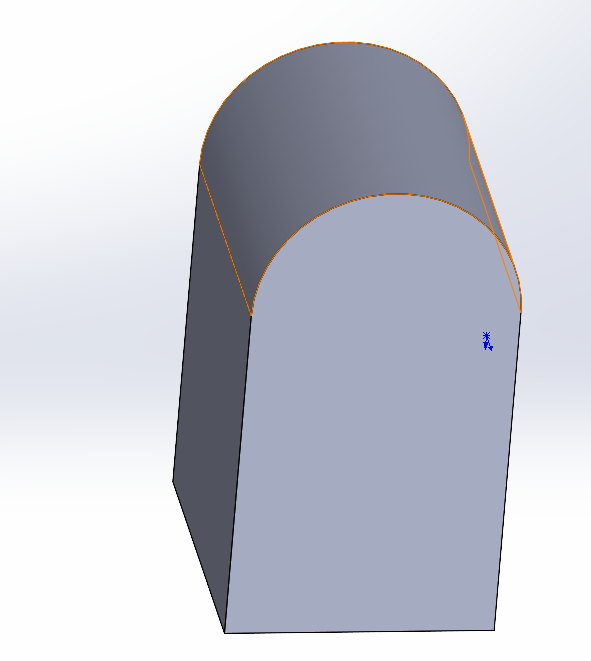

四、圆角类型:完全圆角圆角

2.要圆角化的项目:

A. 边侧面组1:选择第一个边侧面:

B.中央面组:选择中央面;

C.边侧面组2:选择最后一个侧面:

3. 预览:

1) 完整预览:显示所有边线的圆角预览:

2) 部分预览:只显示一条边线的圆角预览:

3)无预览:圆角命令无预览: 注意:预览越少，模型建模时间越少





五、FilletXpert(圆角专家):管理、组织和重新排序对称等半径 圆角;

     功能：添加、更改、边角。

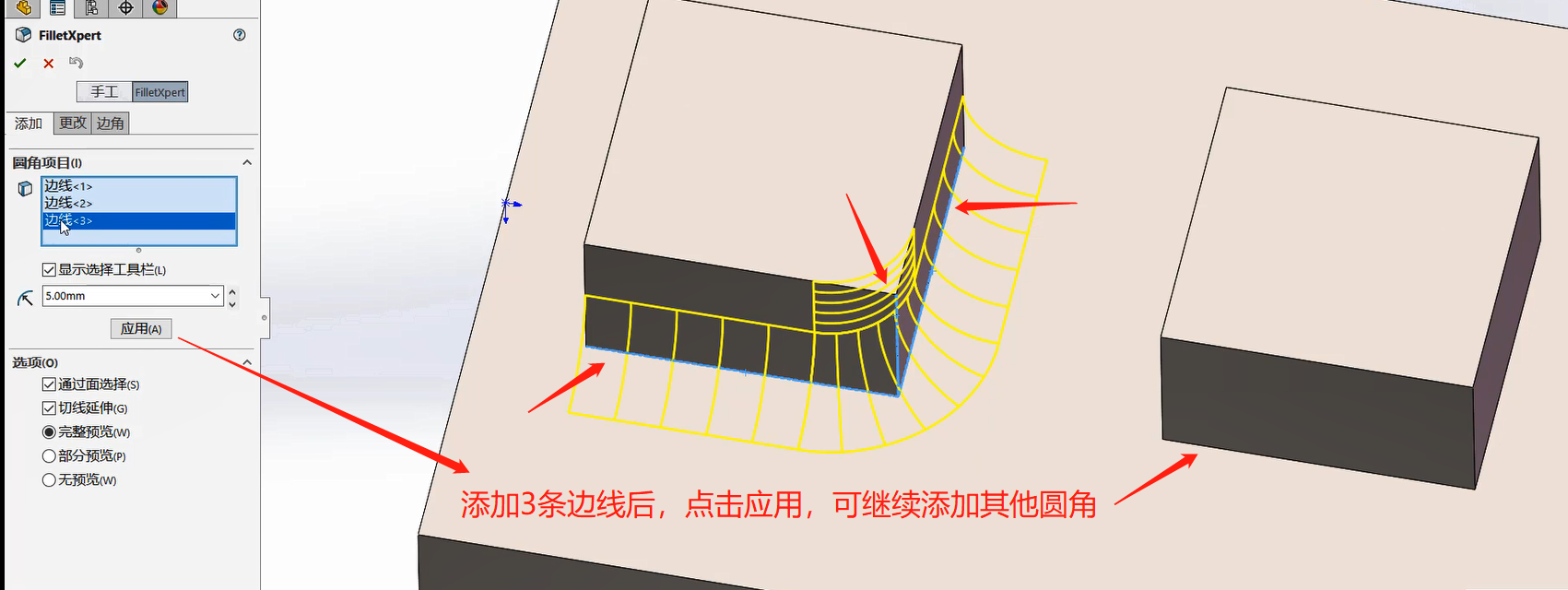

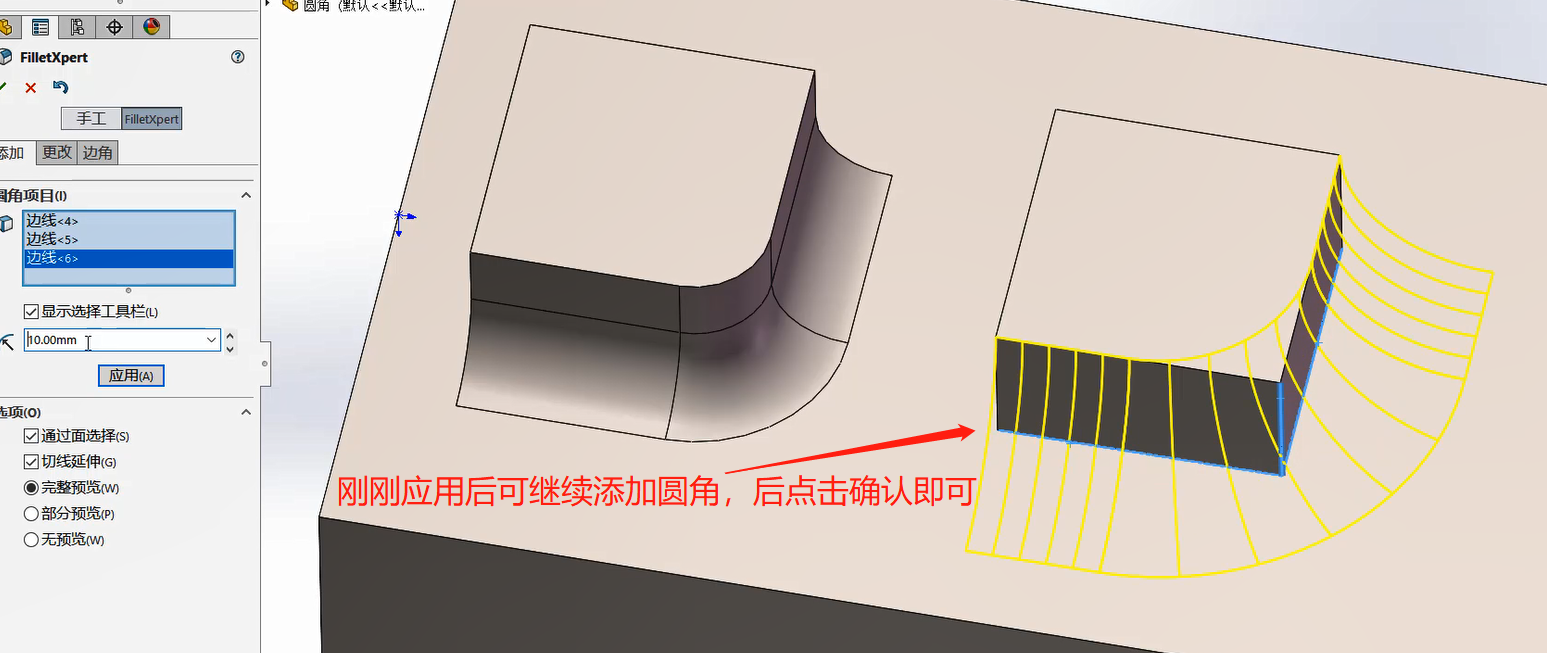

1.添加





2.更改

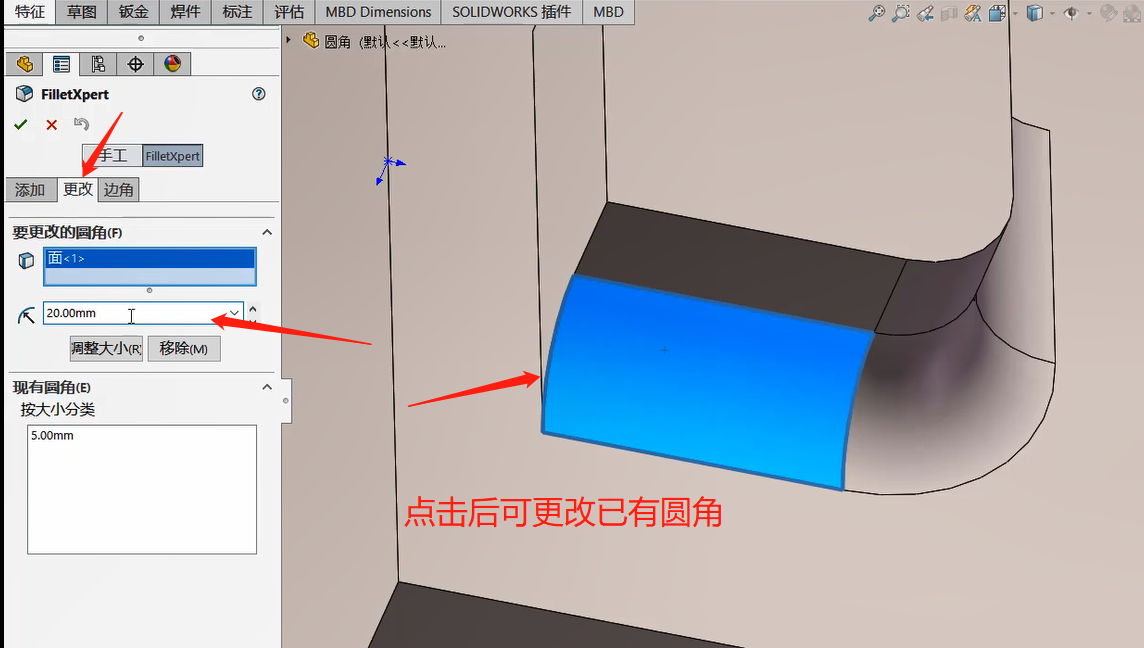

a.更改圆角大小

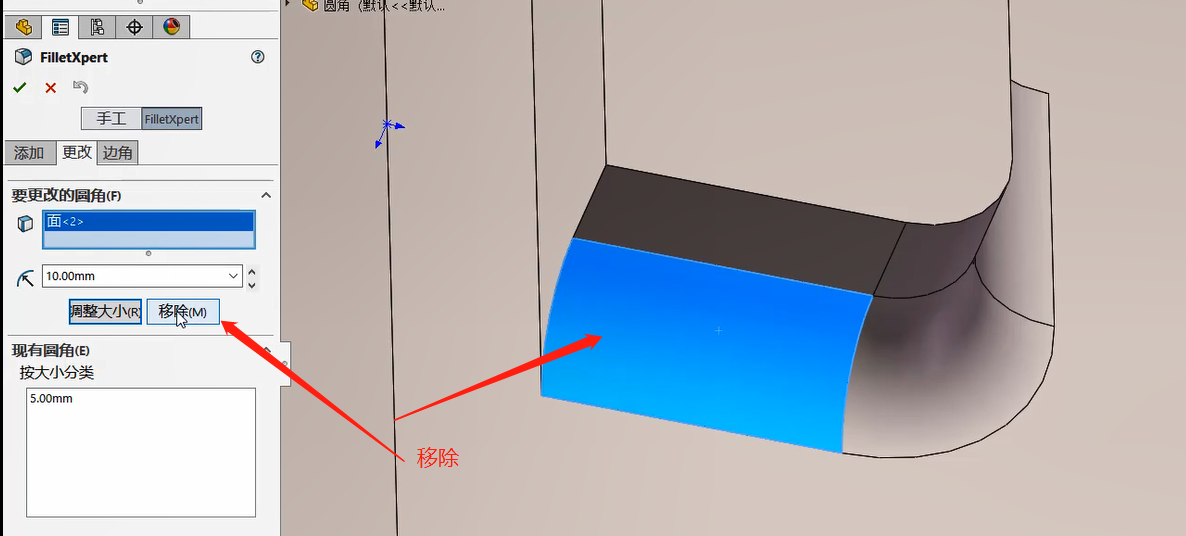

b.移除圆角（删除圆角）





3.边角

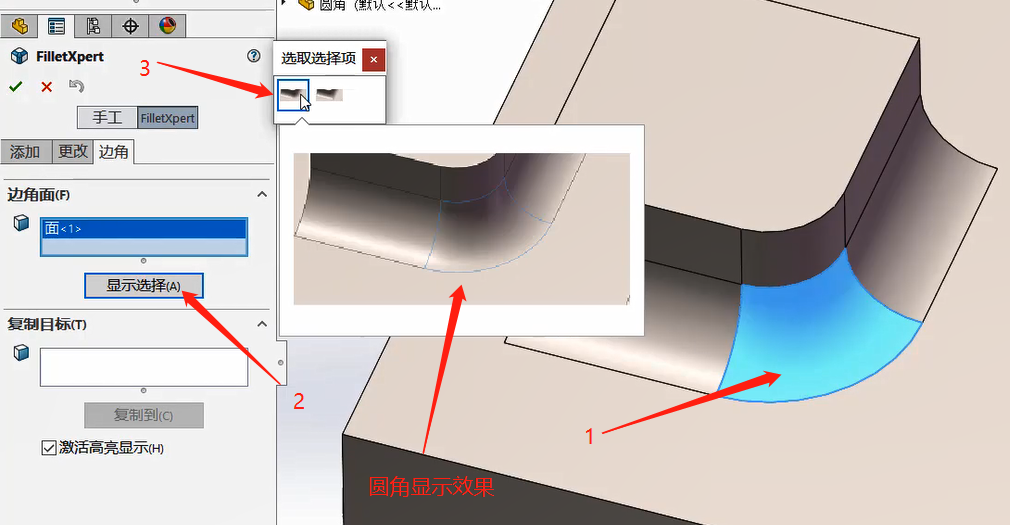

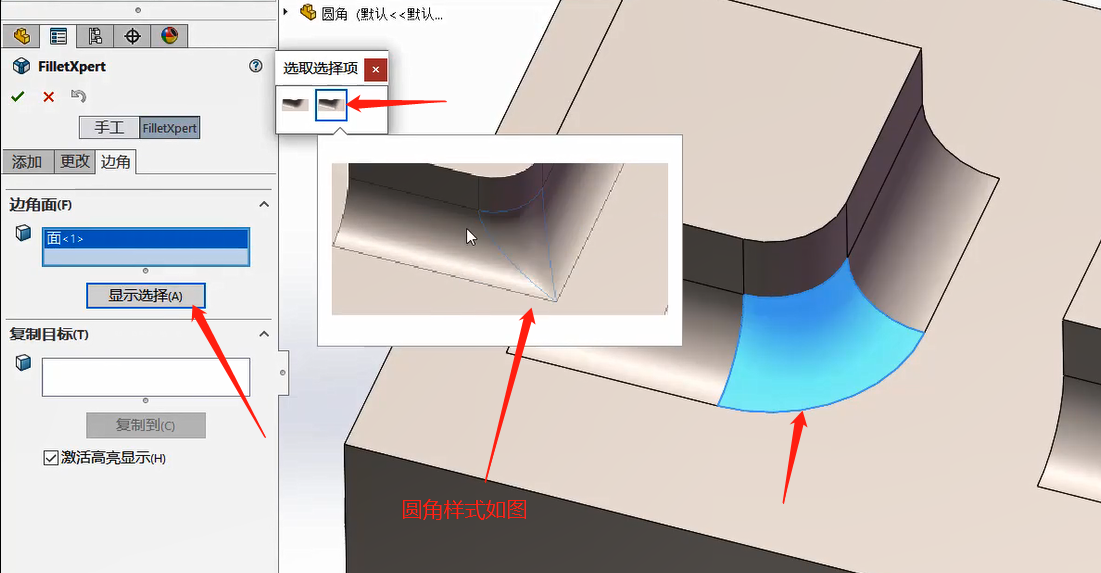

a更改圆角样式

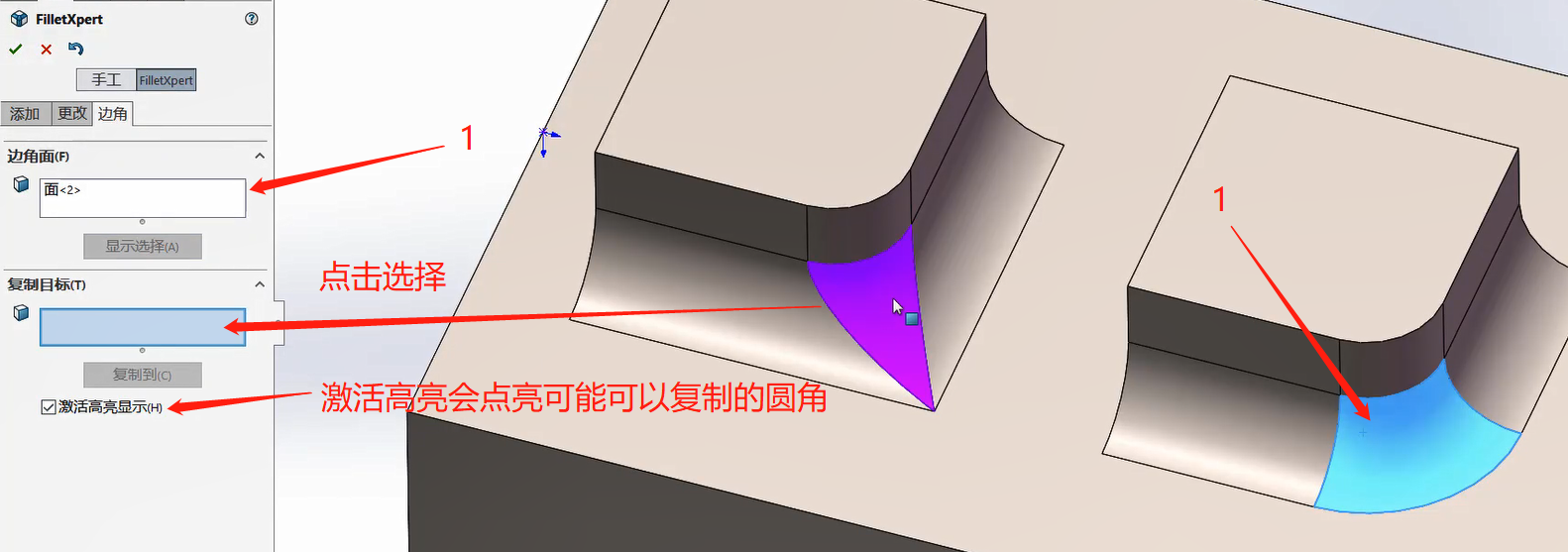

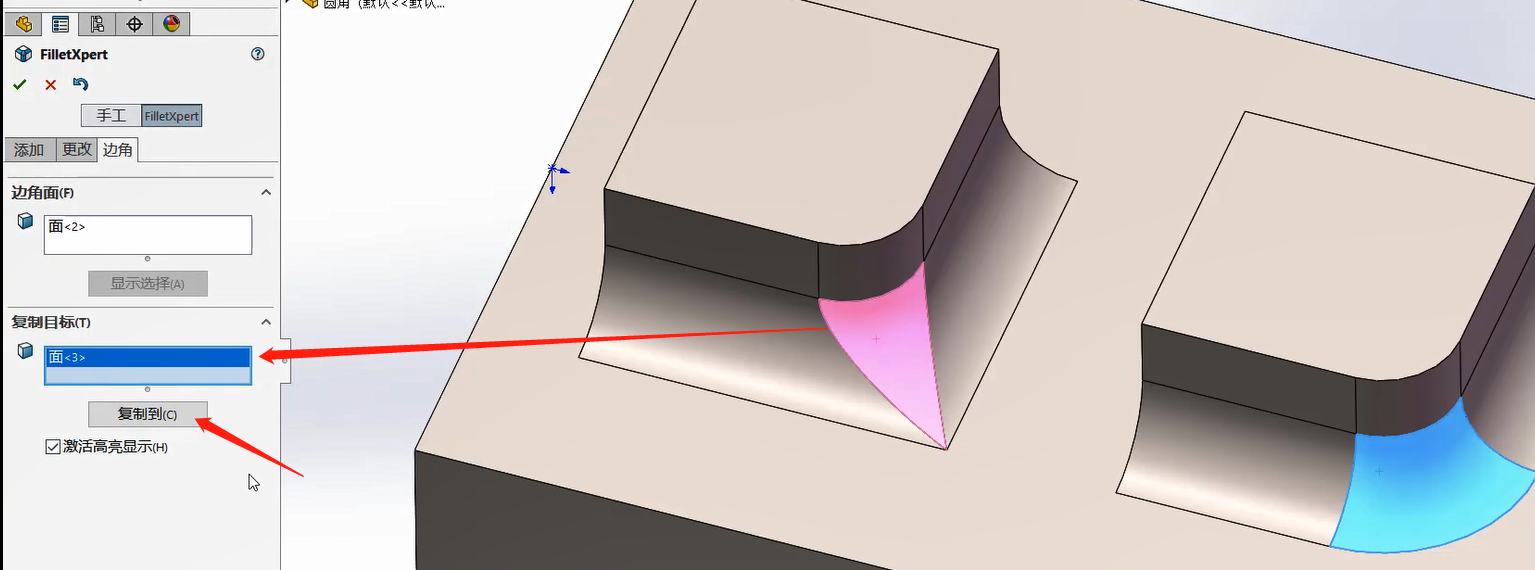

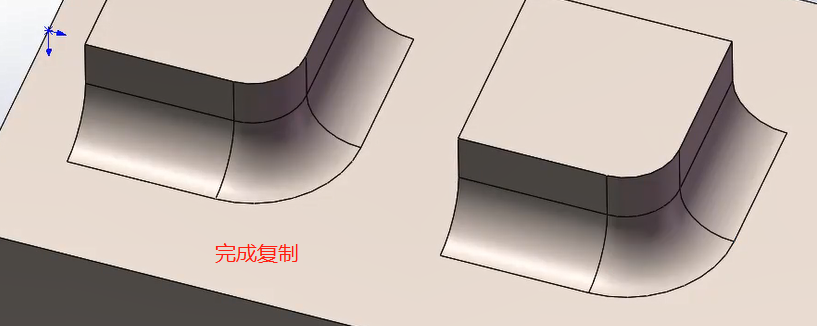

b复制粘贴圆角
