17.1阵列（线性阵列）

线性阵列基本参数：

1.定义：沿一条或两交直线路径以线性阵列的方式，生成一个或多个特征的多个实例

2.方向：方向有两个，分别为方向1和方向2；

    A. 阵列方向：边线、直线、轴、尺寸、平面的面和曲面、圆锥面和曲面、圆形边线和参考平面，，但一般是选择边线；

   B.间距与实例数：单独设置实例数和间距，需输入阵列的间距和阵列的个数；

   C.到参考：根据选定参考几何图形设定实例数和间距；

      a)参考几何体：设定控制阵列的参考几何图形；

      b)偏移距商：输入偏移的距离；

      c)重心：从参考几何图形到阵列特征重心的偏移距离；

      d) 所选参考：从参考几何图形到选定源特征几何图形参考的偏移距离；

  D.只阵列源：通过只使用源特征而不复制方向1的阵列实例来在方向2中生成线性 阵列：

3.特征和面: A.要阵列的特征:使用您所选择的特征作为源特征来生成阵列: B.要阵列的面:通过使用构成特征的面生成阵列;在图形区域中选择特征的所有 面;

4. 实体:在多实体零件中选择的实体生成阵列:如果不是多实体零件，则此功能无法  使用;

5.可跳过的实例:生成阵列时跳过您在图形区域中选择的阵列实例;当您将鼠标移动到每个阵列实例上时，指针变为小手，单击以选择阵列实例，阵列实例的坐标出现。若想恢复阵列实例，再次单击实例:

6.特征范围:在多实体零件中，定义特征所属于的实体范围，

7.选项:
A. 随形阵列:允许重复时执行阵列更改;
B.几何体阵列:对于多实体零件，采用阵列特征并使用几何体阵列时，相当于实体阵列再合并结果·几何体阵列可加速阵列的生成和重建·
C.延伸现象属性:将SOLIDWORKS的颜色、纹理和装饰螺纹数据延伸给所有阵列实例;
D. 完整预览;

E. 部分预览:
8. 变化的实例:类似于数列进行递增

实例

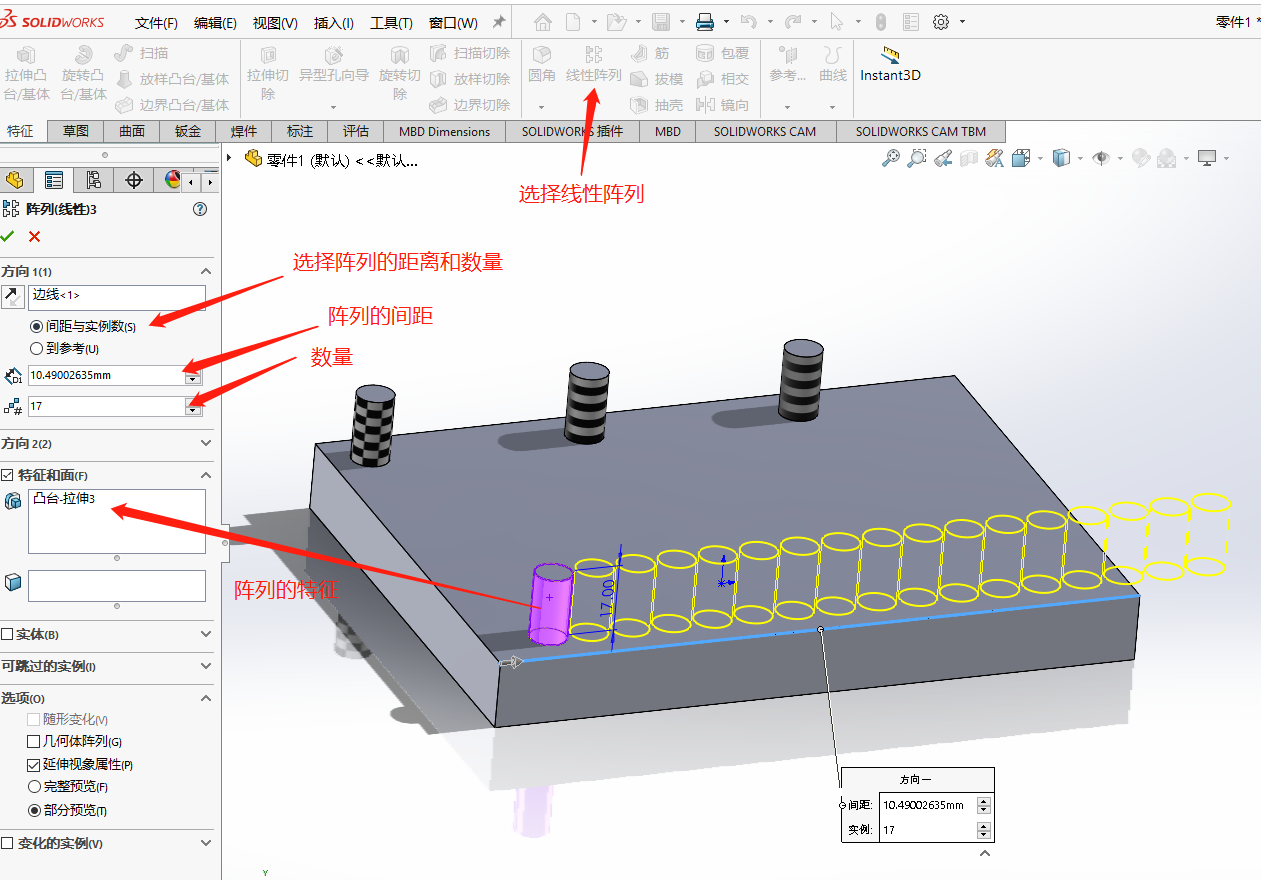

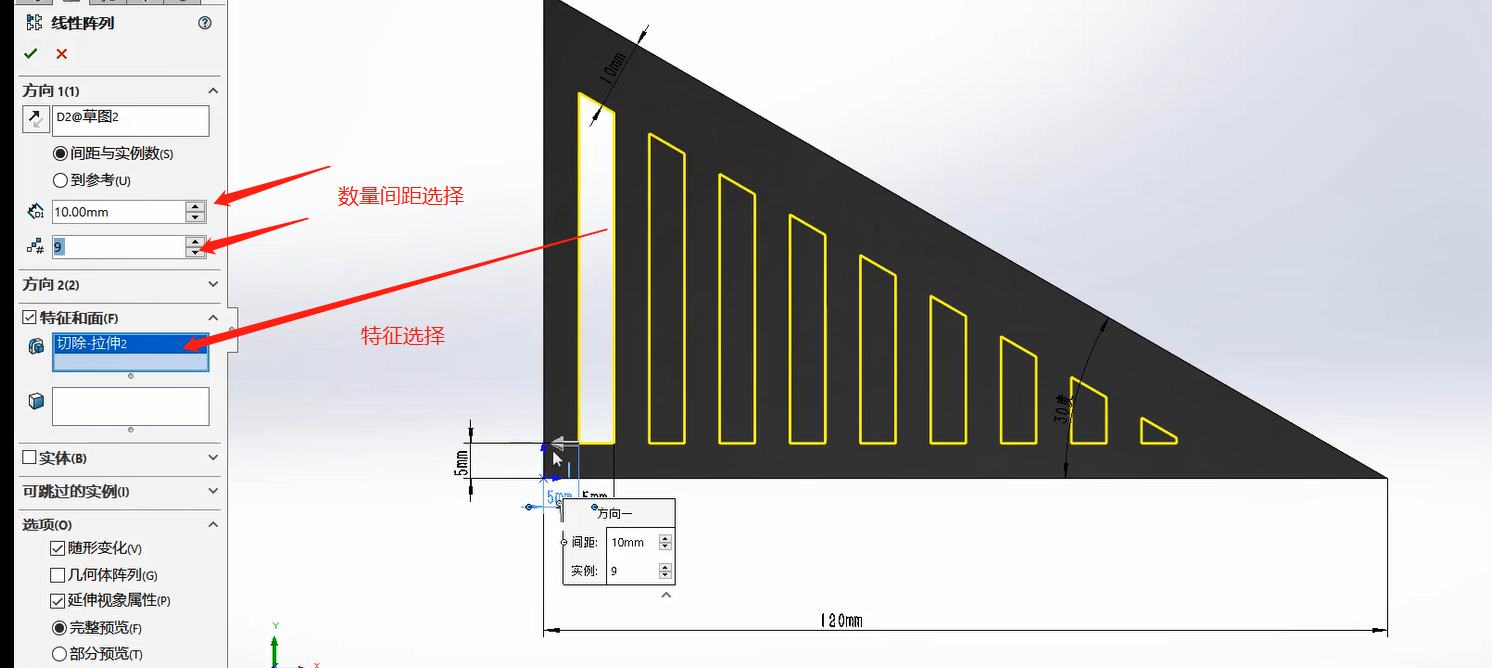

1.间距和数量阵列

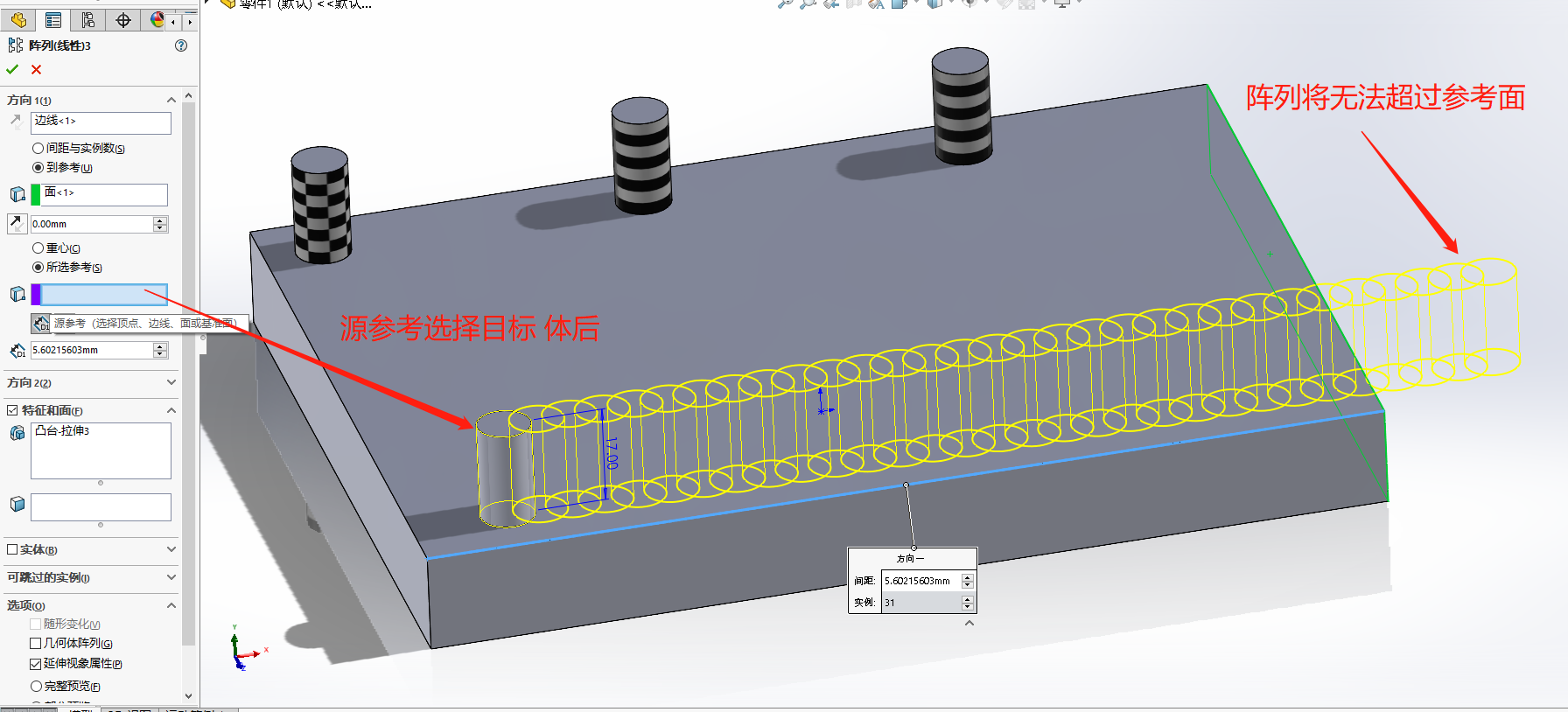

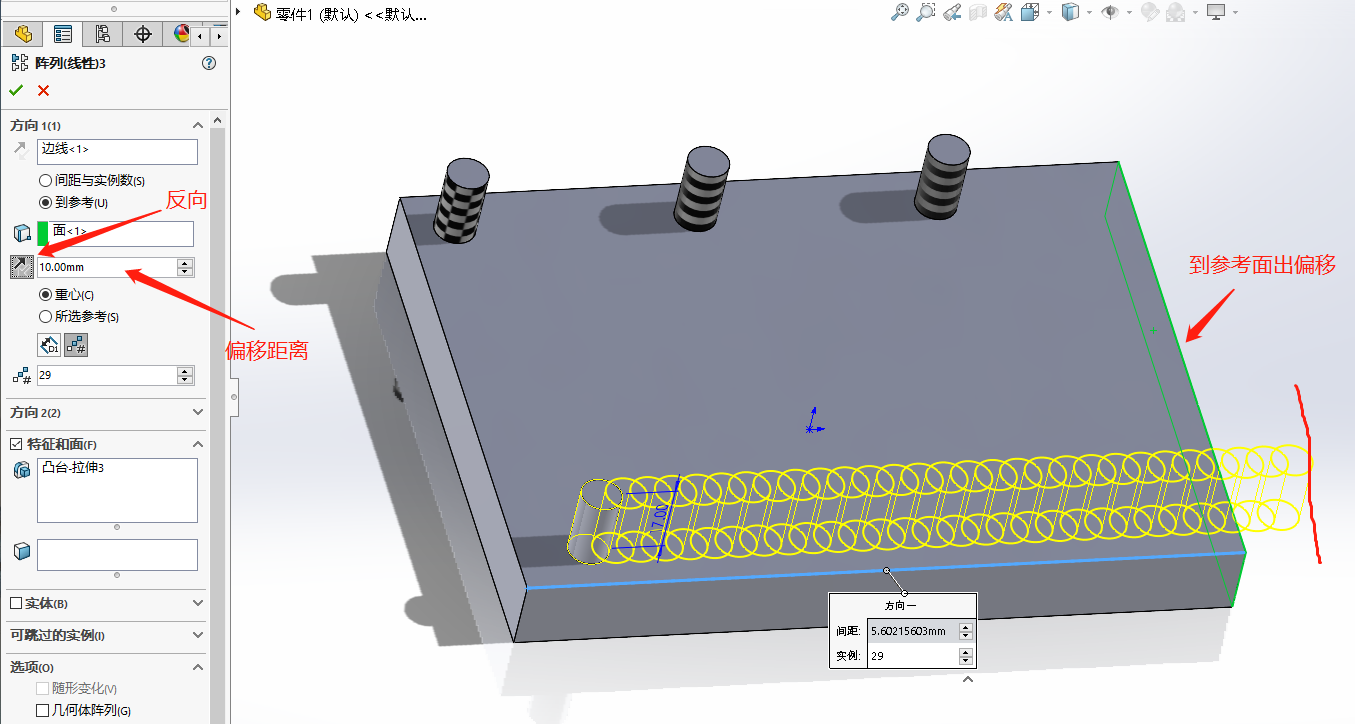

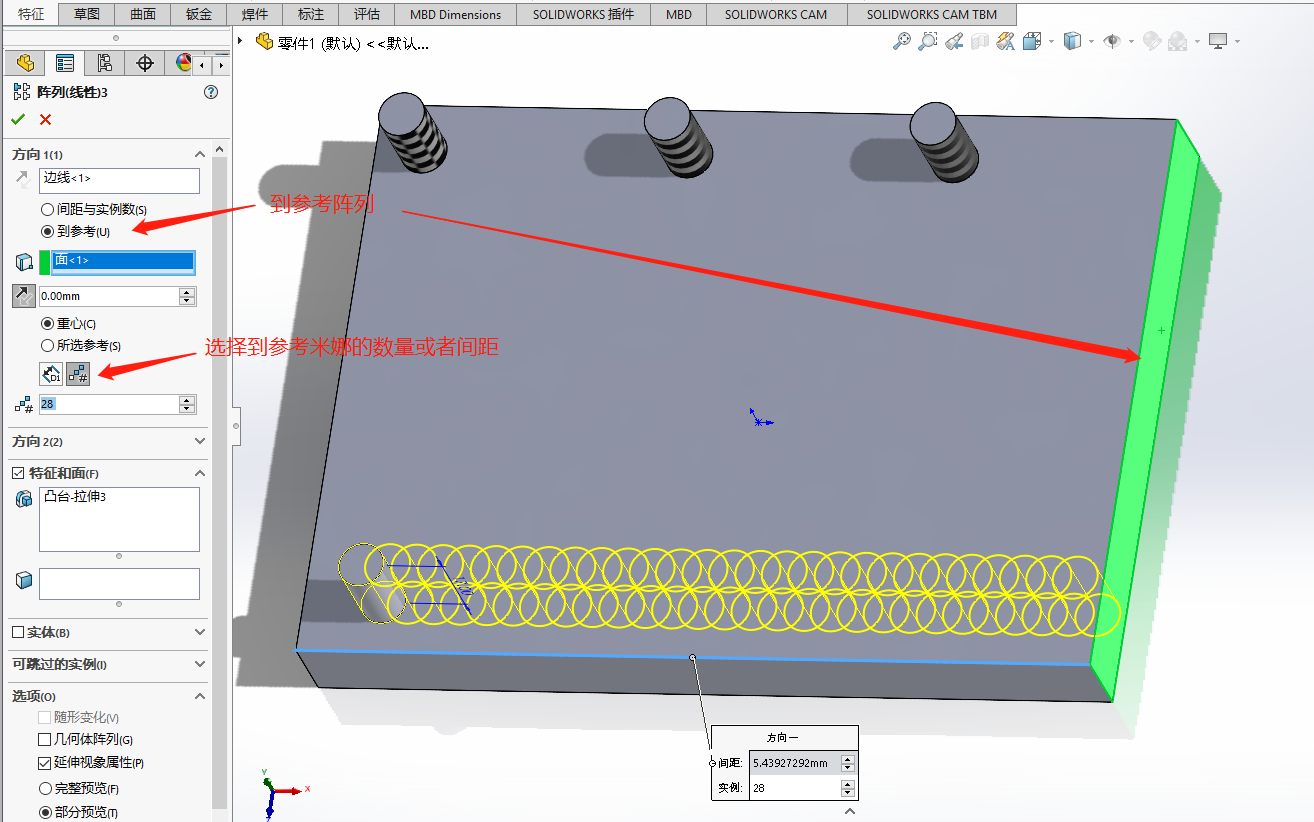

2.到参考阵列（可调整数量或者间距，到选择的参考面停止），此位置的偏移距离指的是参考面的偏移

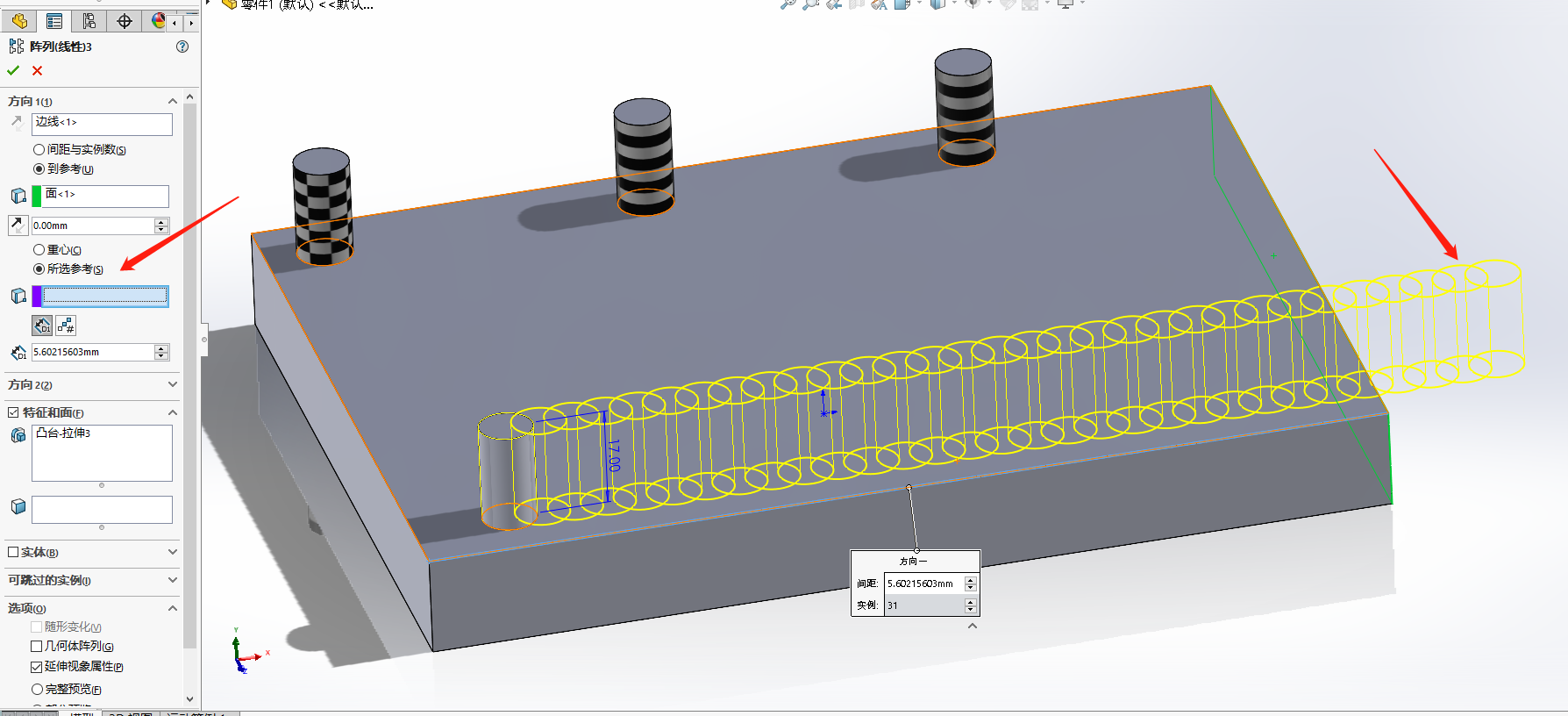

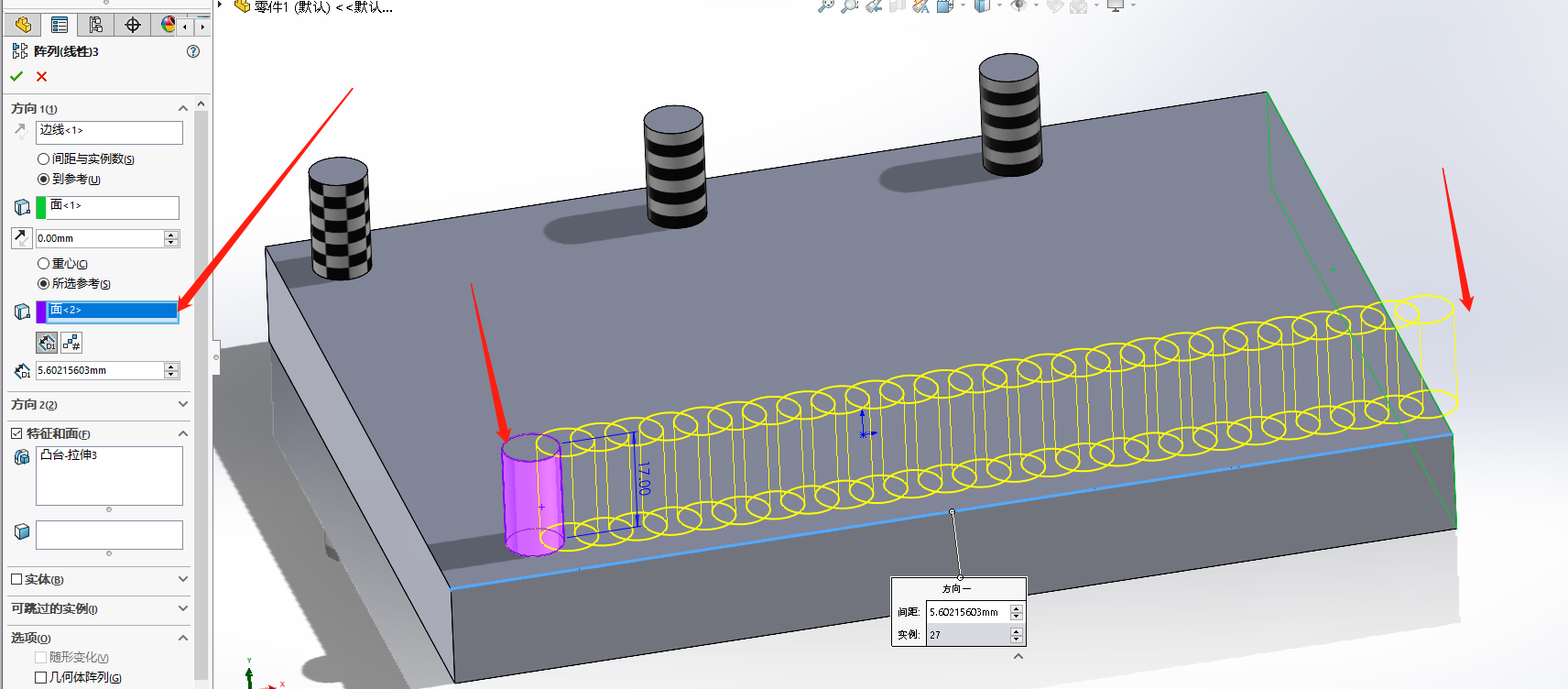

3.选择所选参考-阵列不以原来的重心为参考，而是由自己选择的线或者面为参考

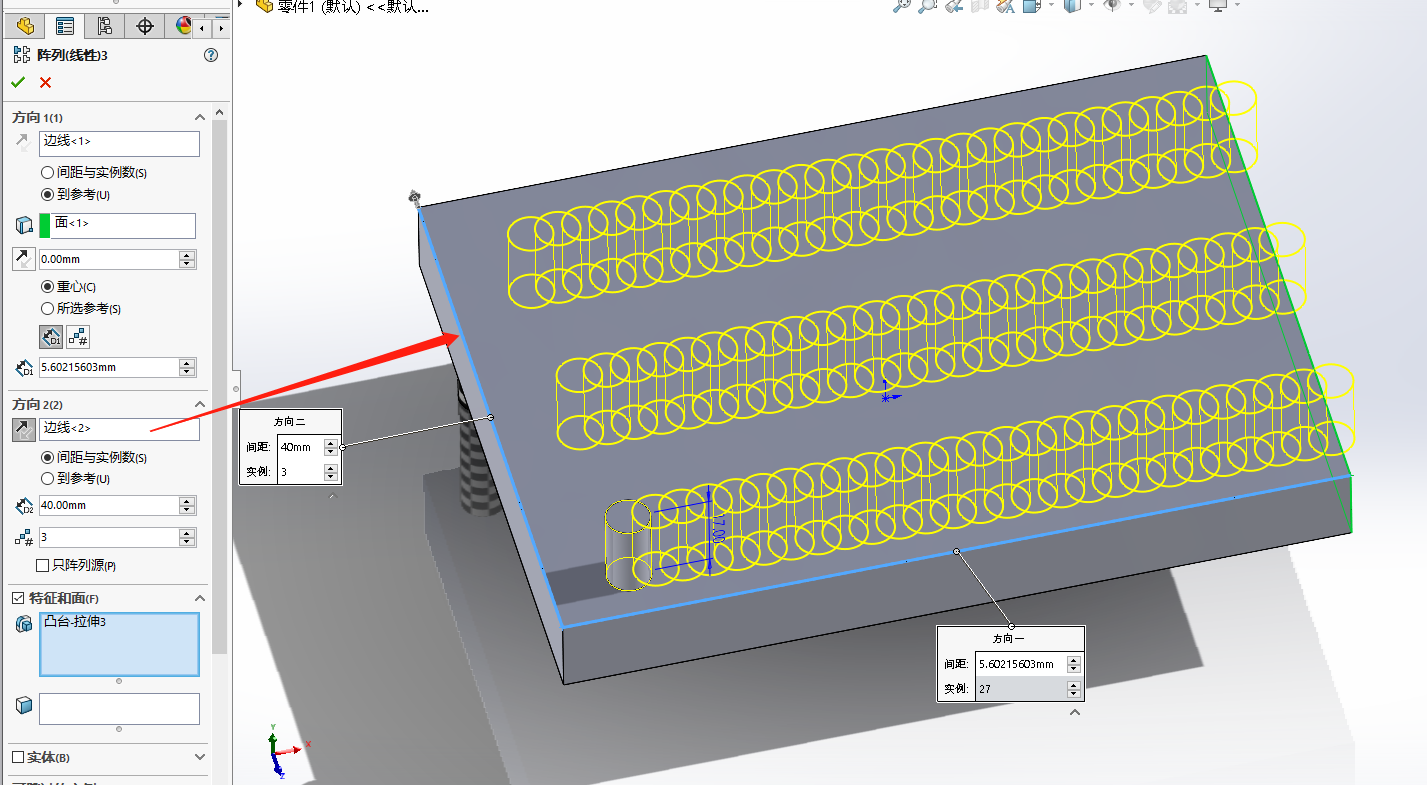

4.选择第二个方向阵列

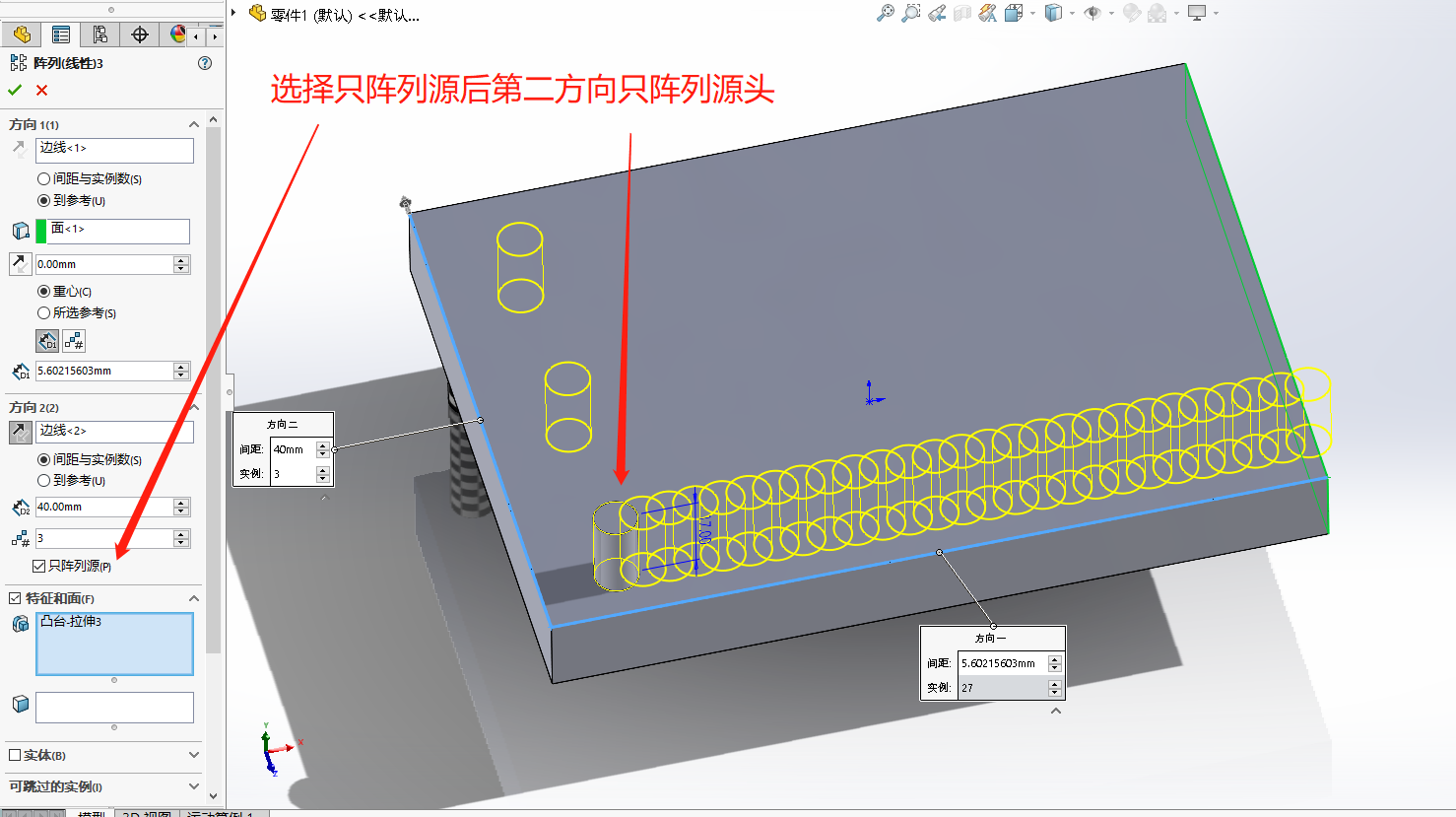

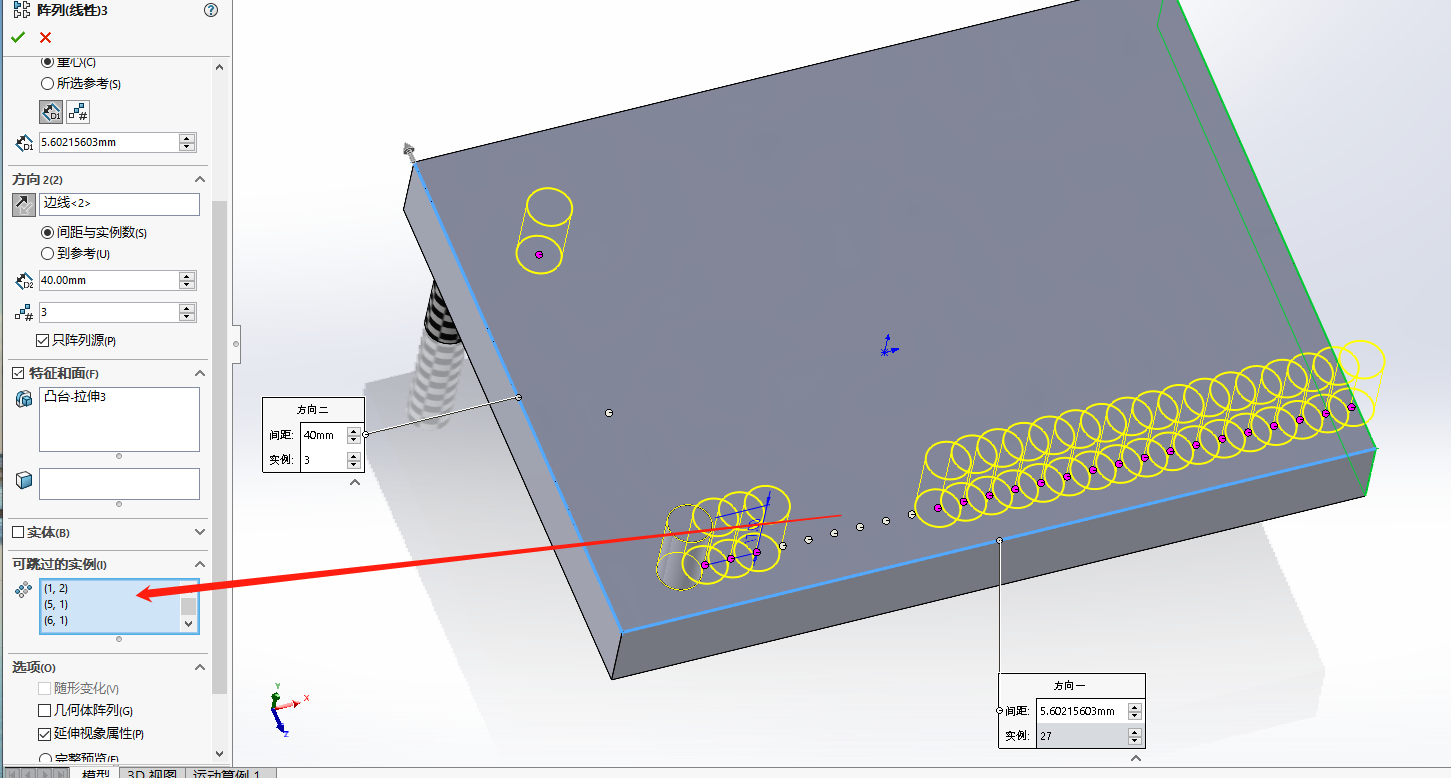

5.可跳过的实例

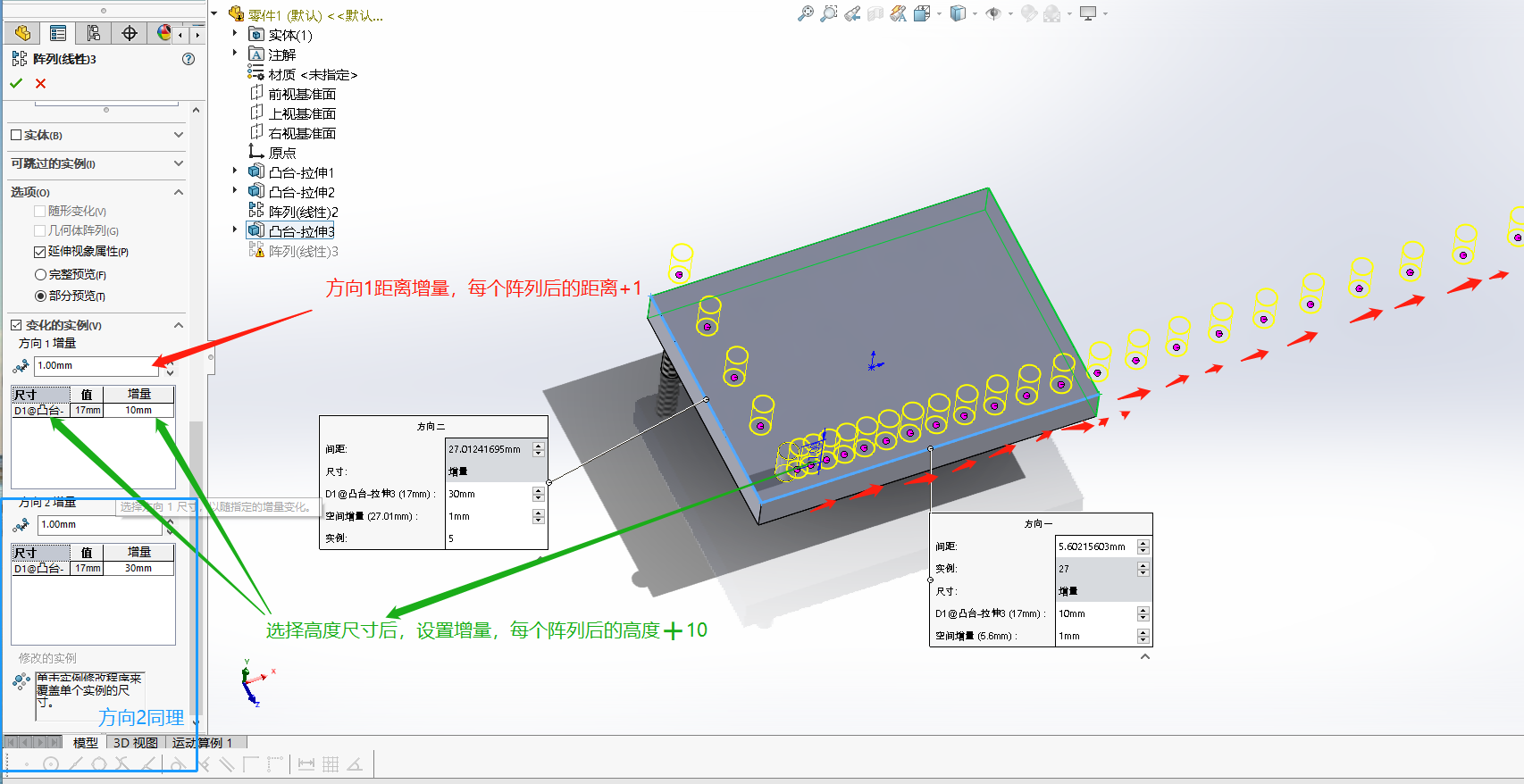

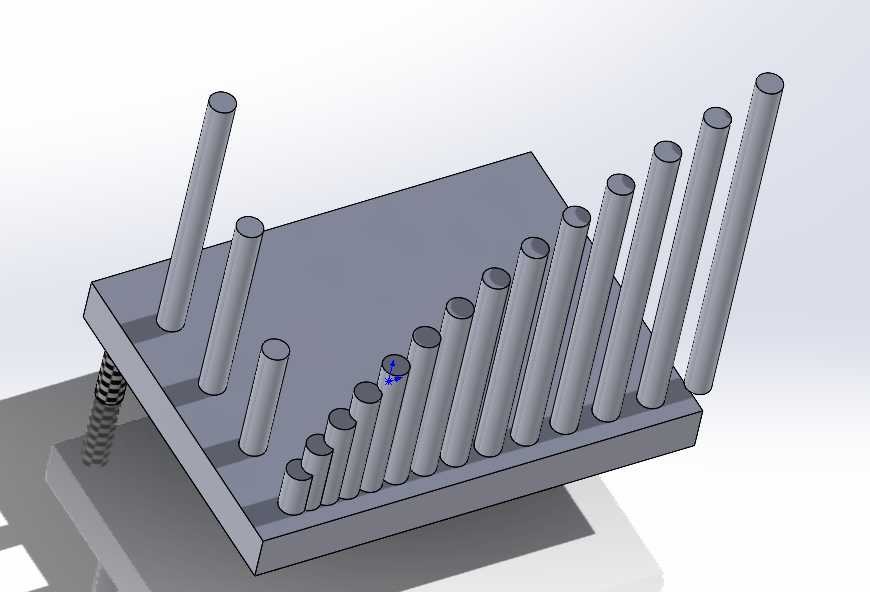

6.设置位移及尺寸的增量



7.延伸



8.结束

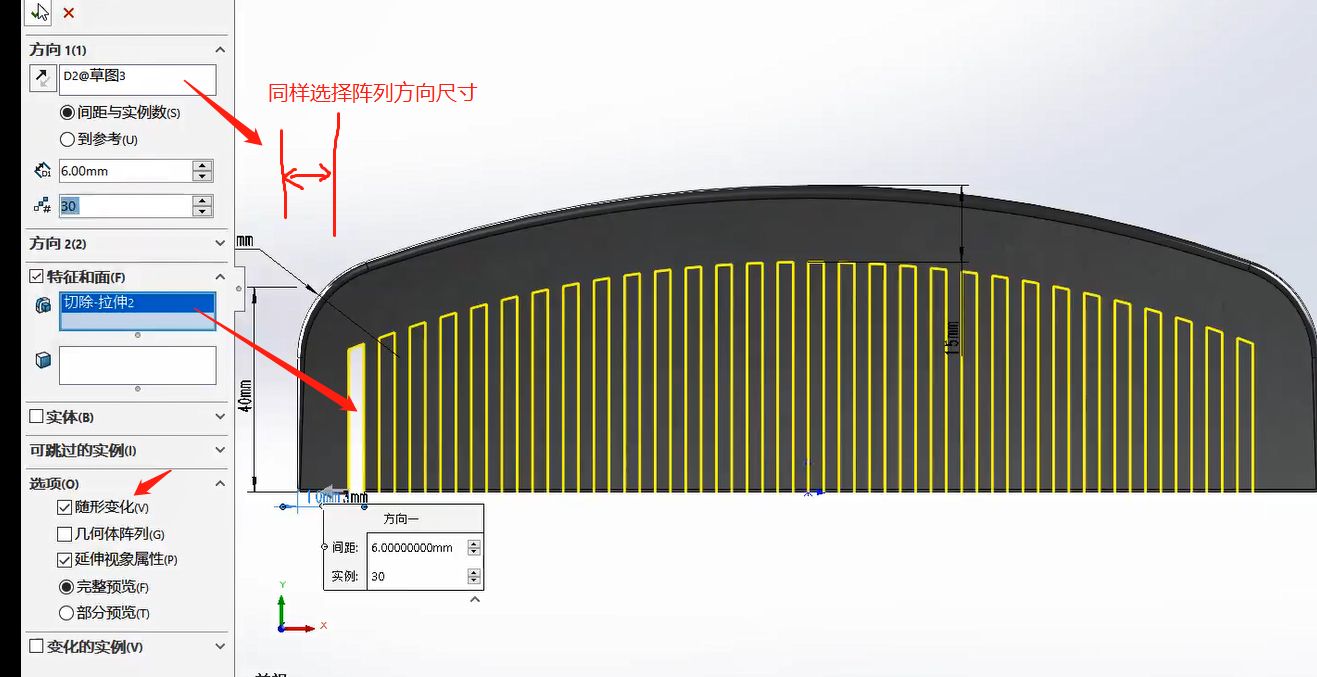

9.随形变化阵列1

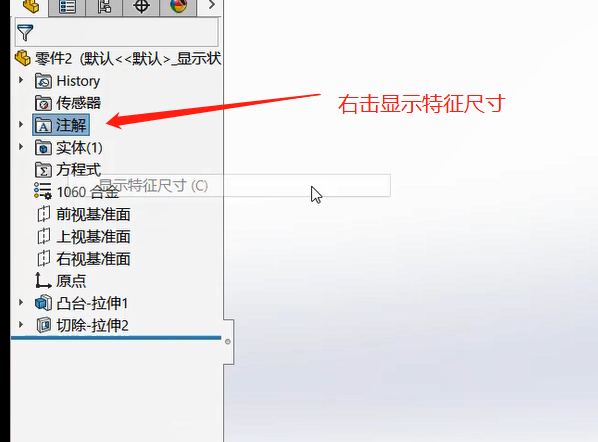

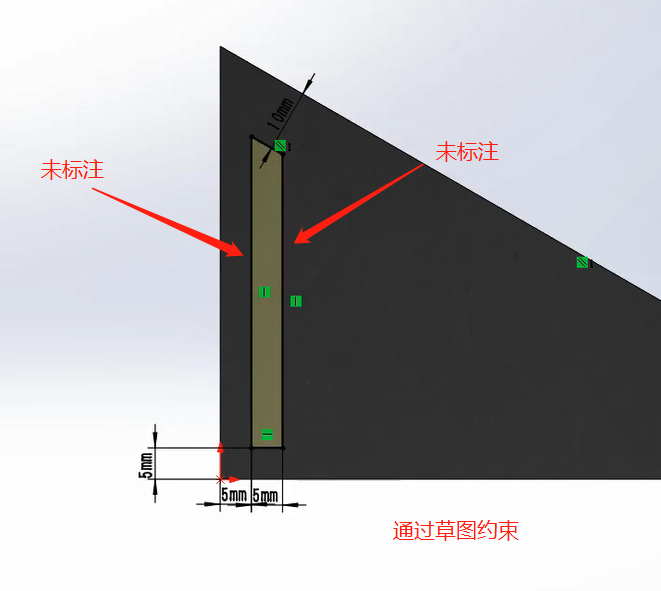

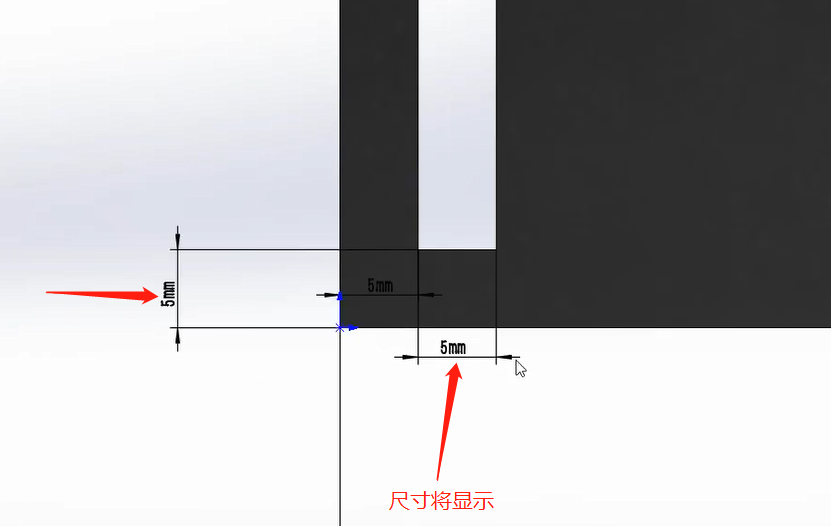

a.尺寸标准方式如下，不用标注数值方向

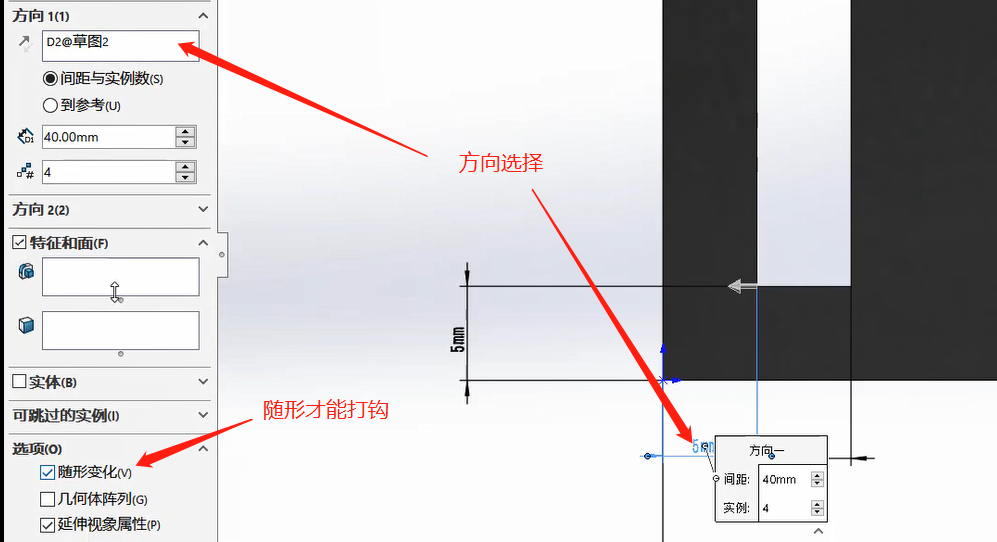

b.先将尺寸显示出来，再点击阵列选择要阵列方向的尺寸







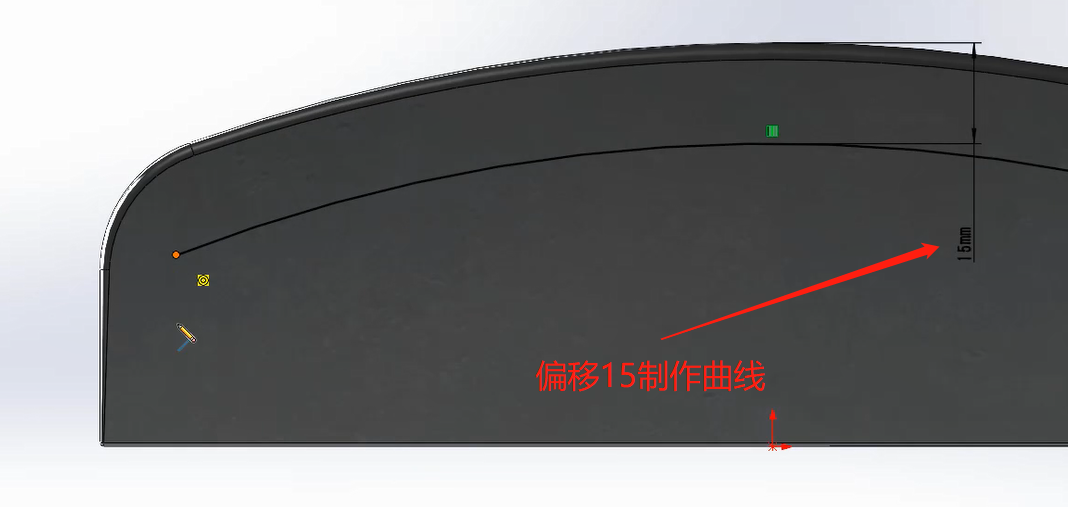

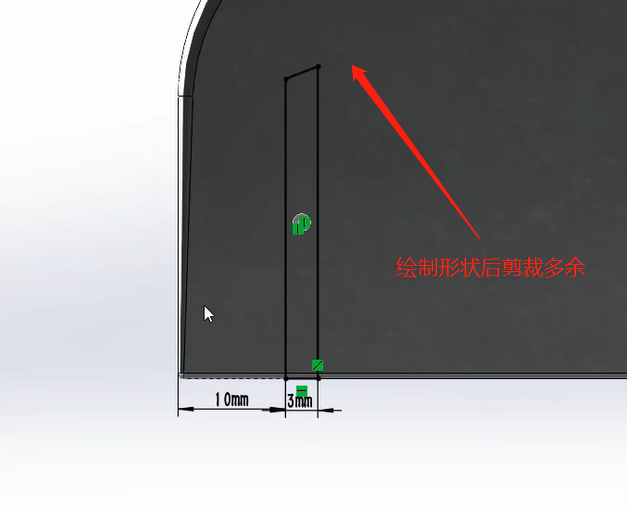

10随形变化阵列2

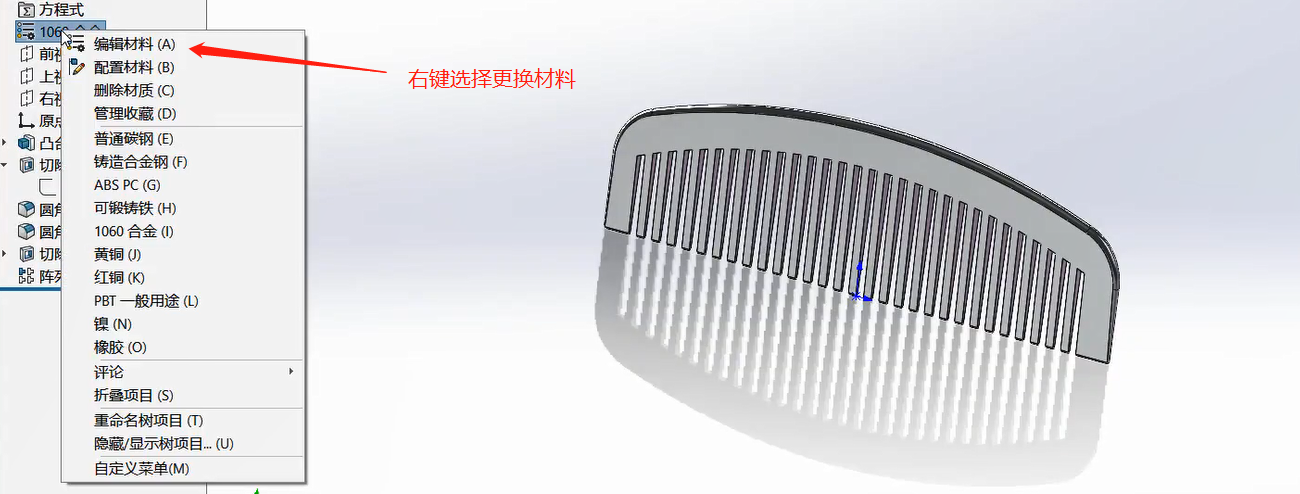

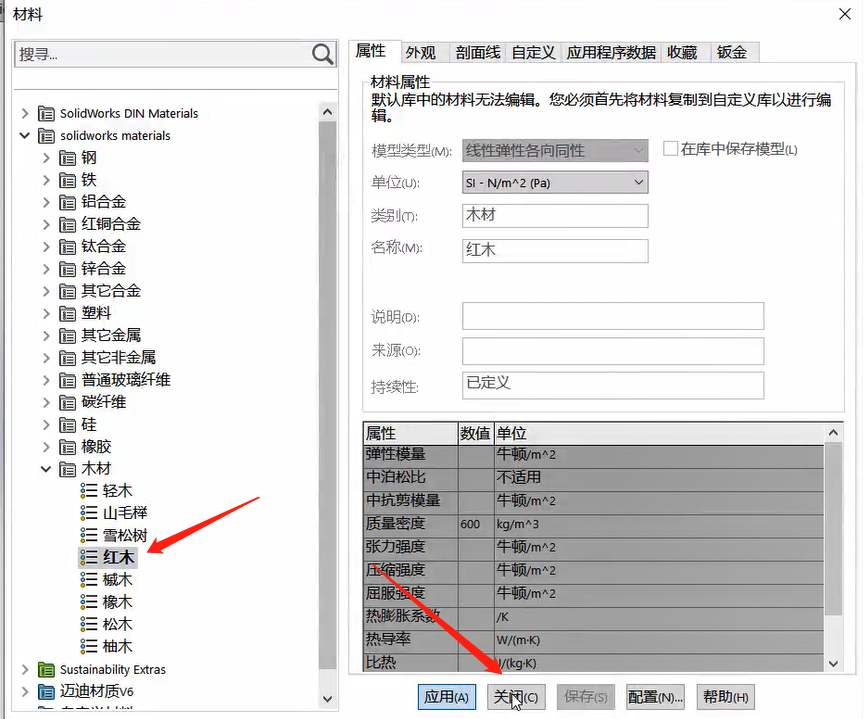

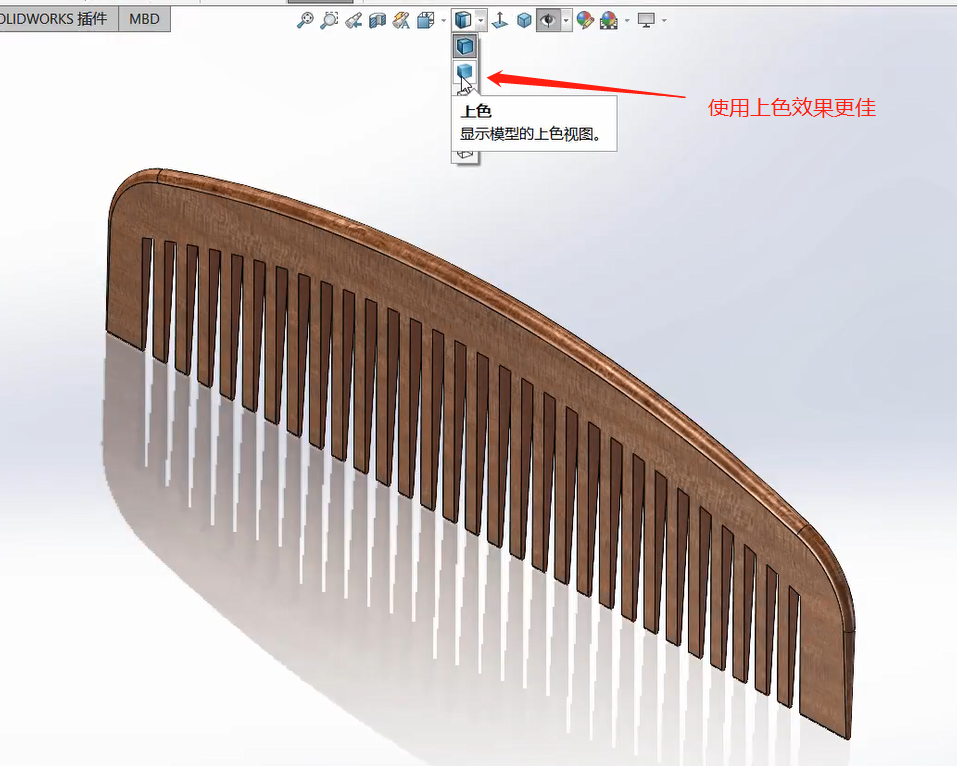

10.1外观设置
