GPIO

1. GPIO工作方式

• 输入浮空模式：（黄色通路）电平加到I/O口上，上拉下拉开关不会打开，施密特触发器打开，数据传入寄存器，读取。

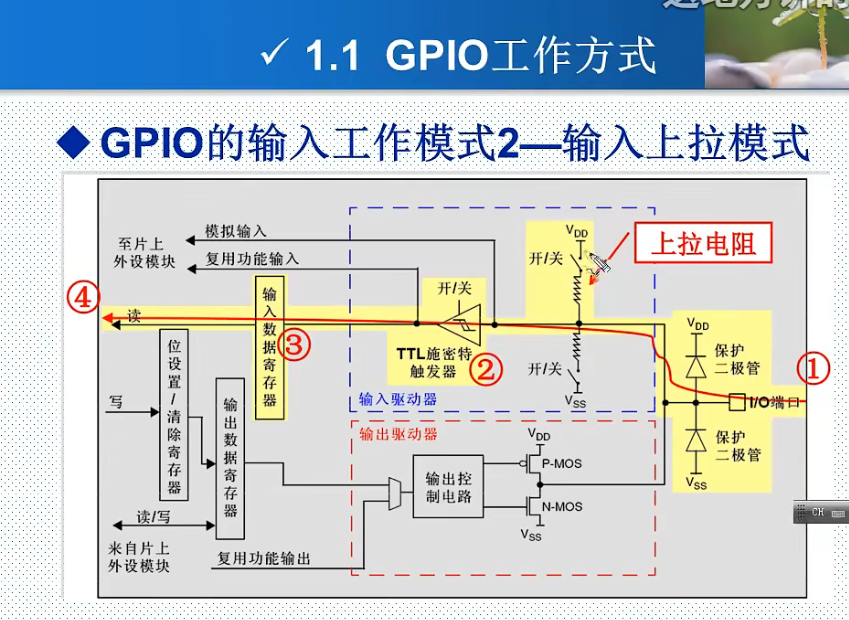

• 输入上拉：上拉电阻30-50Ω
• vcc模拟电源，vdd数字电源，vss数字地，vee负电源

• 输入下拉
• 模拟模式：上拉下拉无效，主要是 A/D转换 ，施密特触发器截止，模拟通道输入至cpu。

2.

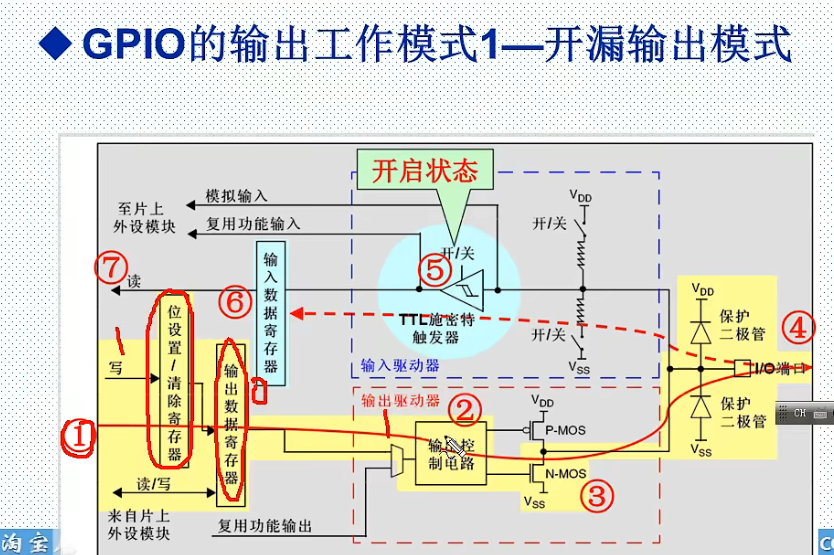

开漏输出模式：输出控制电路输出1时，N-MOS管关闭，I/O端口电平通过外部上拉或下拉电阻决定（处于浮空状态）外接上拉电阻实现输出高电平；设置为0 ，N-MOS开启，I/O口输出低电平。

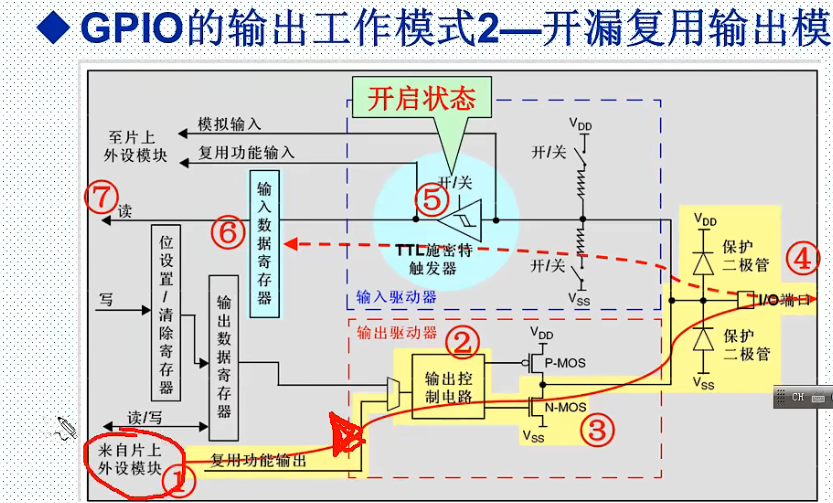

开漏复用输出：



 可输出强低电平

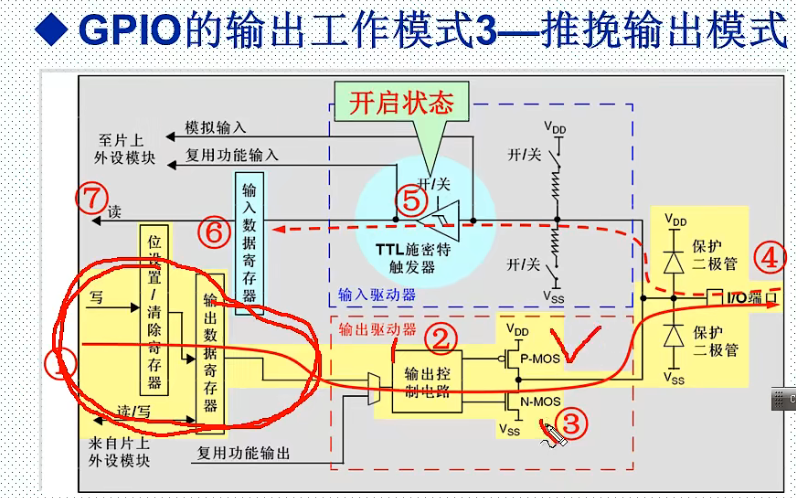

3.推挽输出：输出1时，P-MOS管导通，I/O口给高；输出0时，N-MOS管导通，I/O口给低。（不需外接电阻





• 复用推挽输出

可输出强高低电平

（1）GPIO_Mode_AIN 模拟输入
（2）GPIO_Mode_IN_FLOATING 浮空输入
（3）GPIO_Mode_IPD 下拉输入
（4）GPIO_Mode_IPU 上拉输入
（5）GPIO_Mode_Out_OD 开漏输出
（6）GPIO_Mode_Out_PP 推挽输出
（7）GPIO_Mode_AF_OD 复用开漏输出
（8）GPIO_Mode_AF_PP 复用推挽输出
