基于OpenCV实现“钢管计数”算法,基于Csharp编写界面,并实现算法融合【完成】...
一、DL现状、本例范畴

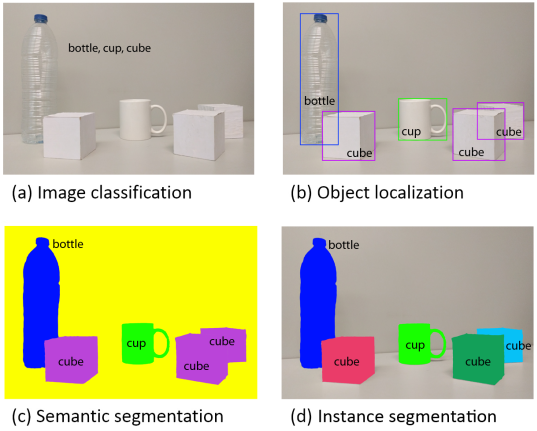

本例显然属于object localization。
二、支撑环境和基本流程

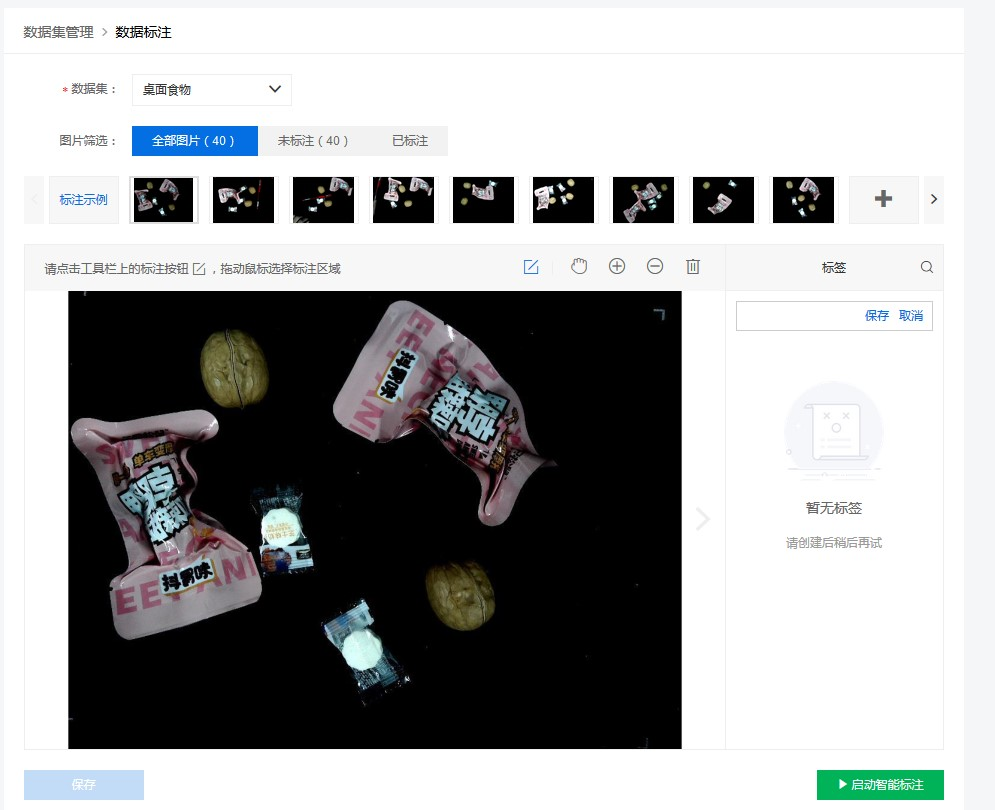

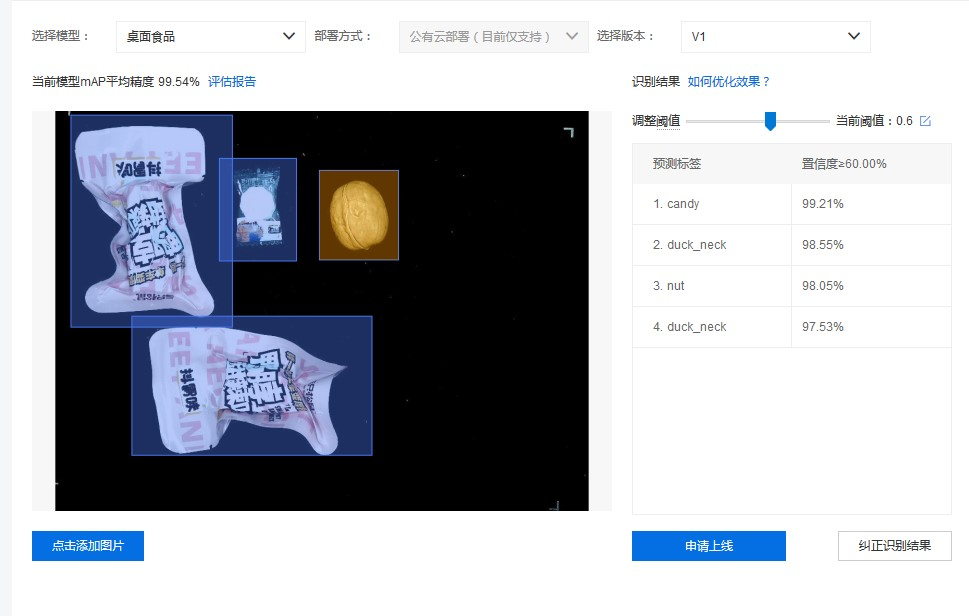

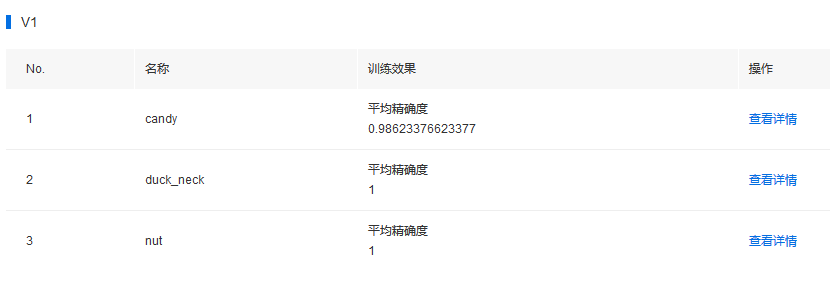

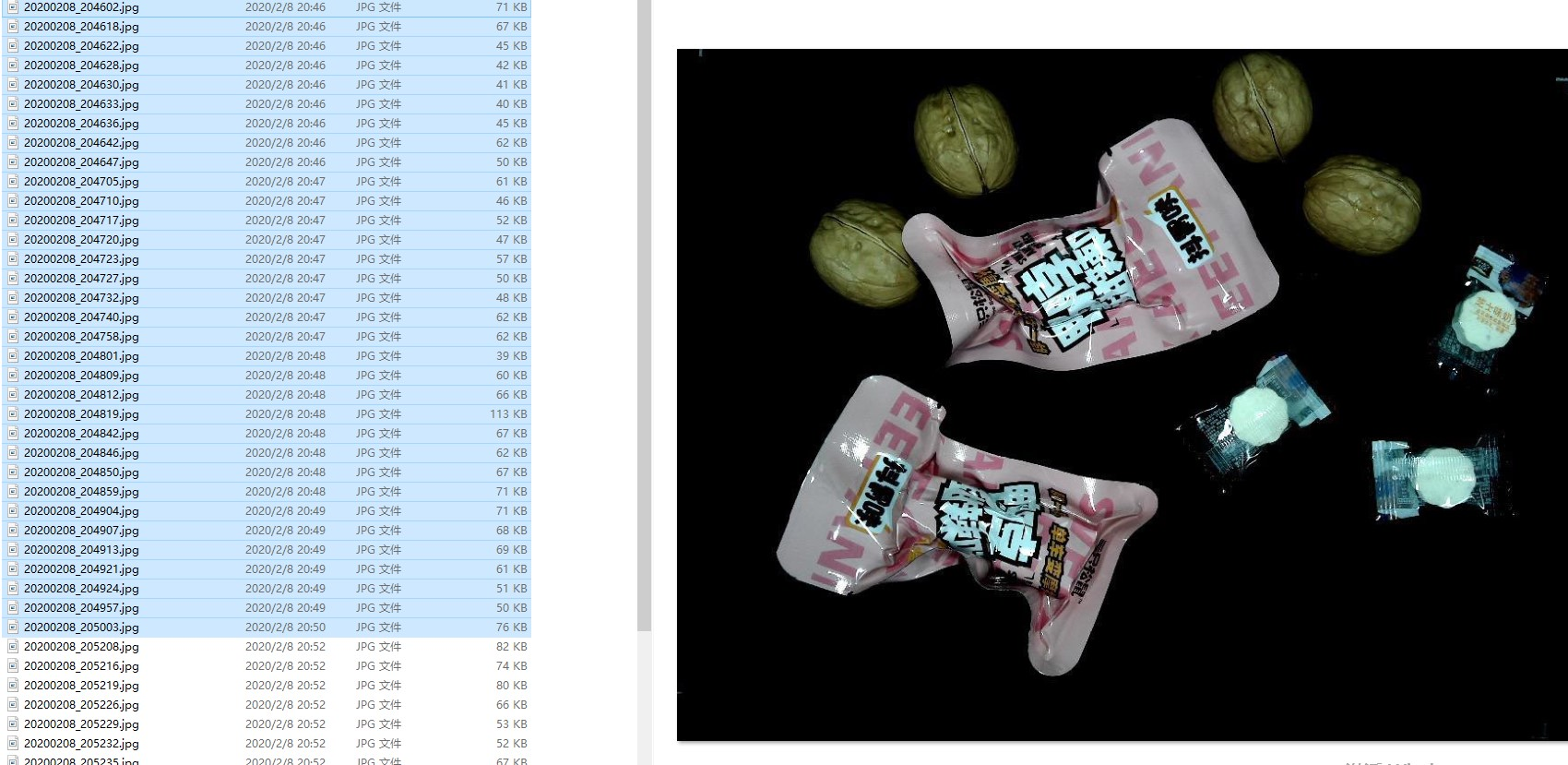

首先是创建这个数据集。我采用“高拍仪拍摄3个松鼠食物”的方法来进行。共采集45张图片,其中训练的40张要有部分是比较难以识别的,检测的5张相对质量较好。
三、GOCW的引入
希望能够用Csharp编写界面,因为它更好用;但是又不想引入EmguCV类似的库,因为里面很多东西不是我需要的。那么最直接的方法就是使用Csharp调用基于Opencv编写的类库文件(Dll)的,我取名叫做GreenOpenCsharpWarper(GOCW)

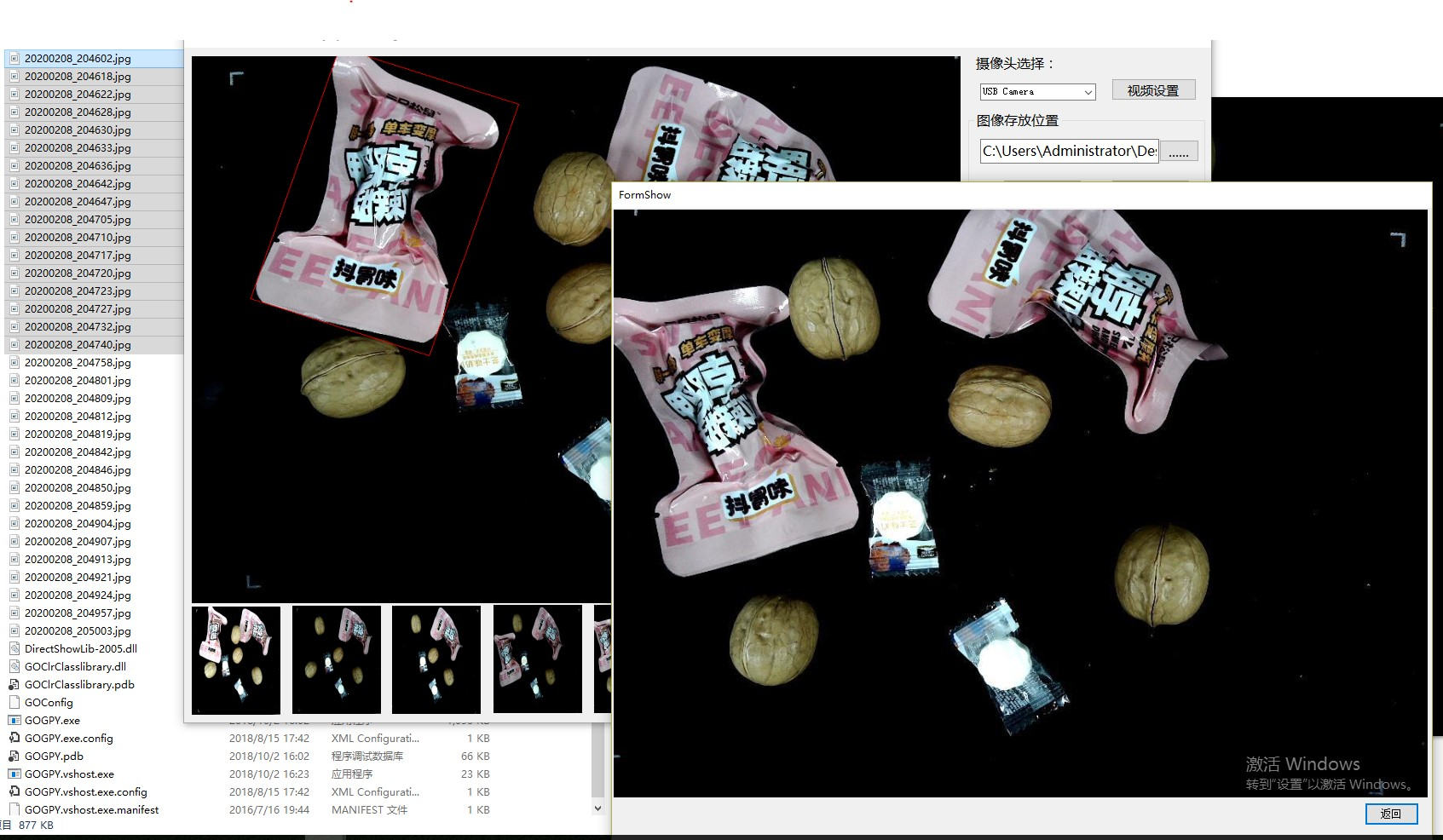

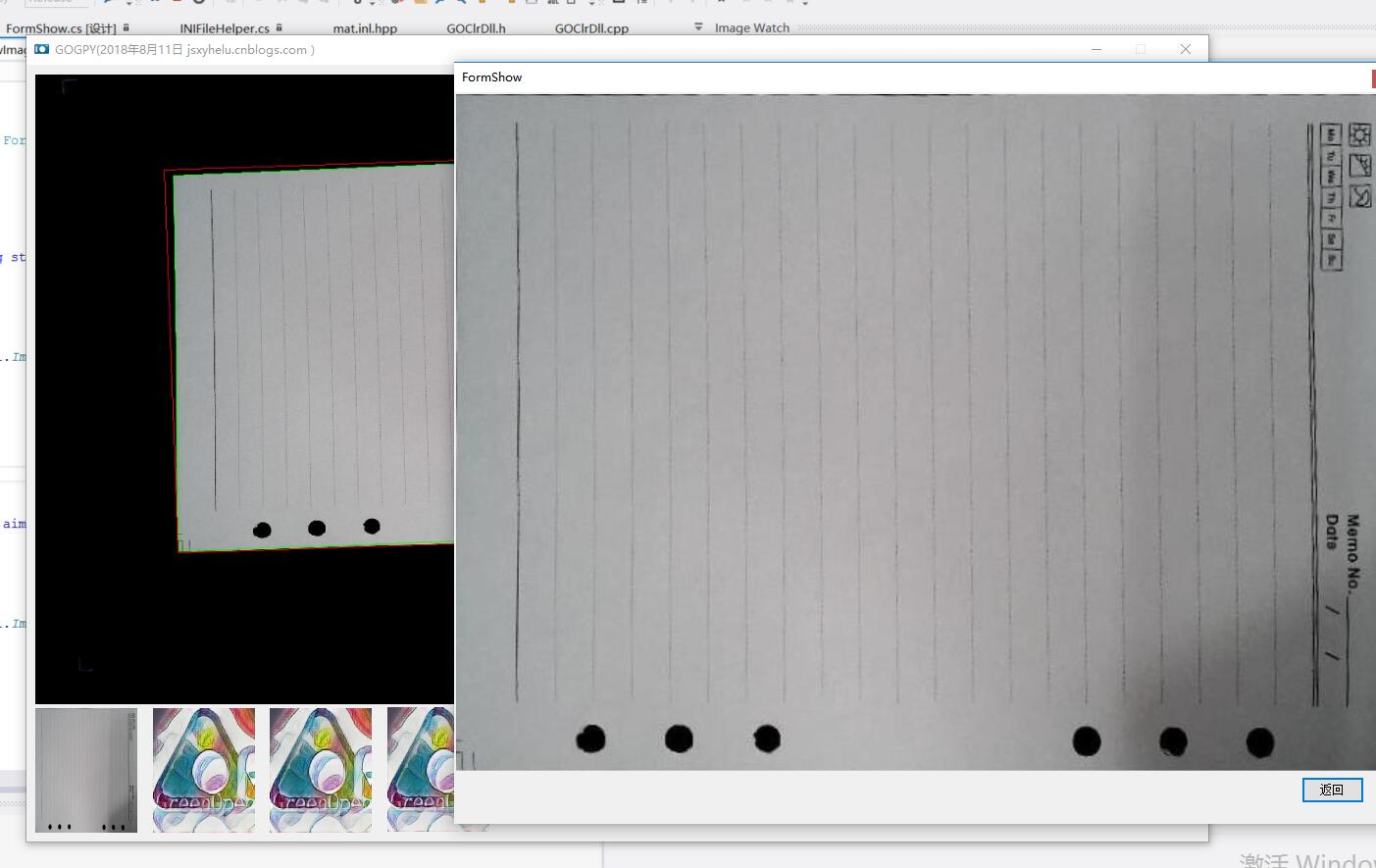

经过比较长时间的探索研究,目前的GOCW已经可以直接以函数的形式在内存中传递bitmap和Mat对象,达到了函数级别的应用。因为这里涉及到托管代码编写,也就是CLR程序编写,所以有比较复杂的地方;为了展现GOCW的优良特性,我编写实现GOGPY项目,也就是一个"Csharp编写界面,OpenCV实现算法的实时视频处理程序”,相关细节都包含其中。之所以叫“GPY”,是采集硬件这块,我采用了成像质量较好的高拍仪设备(GaoPaiYi)。
这里简单将最核心内容进行讲解。GOCW的核心问题,无非就是基于CLR之上的两个方向的数据流转换。核心函数为
Bitmap
^ GOClrClass
:
:testMethod(cli
:
:array
<
unsigned
char
>
^ pCBuf1)
{
pin_ptr <System : :Byte > p1 = &pCBuf1[ 0];
unsigned char * pby1 = p1;
cv : :Mat img_data1(pCBuf1 - >Length, 1,CV_8U,pby1);
cv : :Mat img_object = cv : :imdecode(img_data1,IMREAD_UNCHANGED); //获得数据到img_object中去
//处理过程///
cvtColor(img_object,img_object, 40);
/
Bitmap ^ bb = MatToBitmap(img_object);
if ( !img_object.data)
return nullptr;
std : :vector <uchar > buf;
cv : :imencode( ".jpg", img_object, buf);
return bb;
}
{
pin_ptr <System : :Byte > p1 = &pCBuf1[ 0];
unsigned char * pby1 = p1;
cv : :Mat img_data1(pCBuf1 - >Length, 1,CV_8U,pby1);
cv : :Mat img_object = cv : :imdecode(img_data1,IMREAD_UNCHANGED); //获得数据到img_object中去
//处理过程///
cvtColor(img_object,img_object, 40);
/
Bitmap ^ bb = MatToBitmap(img_object);
if ( !img_object.data)
return nullptr;
std : :vector <uchar > buf;
cv : :imencode( ".jpg", img_object, buf);
return bb;
}
以及
System
:
:Drawing
:
:Bitmap
^ MatToBitmap(
const cv
:
:Mat
& img)
{
if (img.type() != CV_8UC3)
{
throw gcnew NotSupportedException( "Only images of type CV_8UC3 are supported for conversion to Bitmap");
}
//create the bitmap and get the pointer to the data
PixelFormat fmt(PixelFormat : :Format24bppRgb);
Bitmap ^bmpimg = gcnew Bitmap(img.cols, img.rows, fmt);
BitmapData ^data = bmpimg - >LockBits(System : :Drawing : :Rectangle( 0, 0, img.cols, img.rows), ImageLockMode : :WriteOnly, fmt);
//byte *dstData = reinterpret_cast<byte*>(data->Scan0.ToPointer());
Byte *dstData = reinterpret_cast <Byte * >(data - >Scan0.ToPointer());
unsigned char *srcData = img.data;
for ( int row = 0; row < data - >Height; ++row)
{
memcpy( reinterpret_cast < void * >( &dstData[row *data - >Stride]), reinterpret_cast < void * >( &srcData[row *img.step]), img.cols *img.channels());
}
bmpimg - >UnlockBits(data);
return bmpimg;
}
{
if (img.type() != CV_8UC3)
{
throw gcnew NotSupportedException( "Only images of type CV_8UC3 are supported for conversion to Bitmap");
}
//create the bitmap and get the pointer to the data
PixelFormat fmt(PixelFormat : :Format24bppRgb);
Bitmap ^bmpimg = gcnew Bitmap(img.cols, img.rows, fmt);
BitmapData ^data = bmpimg - >LockBits(System : :Drawing : :Rectangle( 0, 0, img.cols, img.rows), ImageLockMode : :WriteOnly, fmt);
//byte *dstData = reinterpret_cast<byte*>(data->Scan0.ToPointer());
Byte *dstData = reinterpret_cast <Byte * >(data - >Scan0.ToPointer());
unsigned char *srcData = img.data;
for ( int row = 0; row < data - >Height; ++row)
{
memcpy( reinterpret_cast < void * >( &dstData[row *data - >Stride]), reinterpret_cast < void * >( &srcData[row *img.step]), img.cols *img.channels());
}
bmpimg - >UnlockBits(data);
return bmpimg;
}
而在csharp中,直接
Bitmap b
=
new Bitmap(cam.Width, cam.Height, cam.Stride, PixelFormat.Format24bppRgb, m_ip);
// If the image is upsidedown
b.RotateFlip(RotateFlipType.RotateNoneFlipY);
srcImage = b;
if (picPreview.Image != null)
picPreview.Image.Dispose();
//调用clr+opencv图像处理模块
MemoryStream ms = new MemoryStream();
b.Save(ms, System.Drawing.Imaging.ImageFormat.Jpeg);
byte[] bytes = ms.GetBuffer();
Bitmap bitmap = client.testMethod(bytes);
// If the image is upsidedown
b.RotateFlip(RotateFlipType.RotateNoneFlipY);
srcImage = b;
if (picPreview.Image != null)
picPreview.Image.Dispose();
//调用clr+opencv图像处理模块
MemoryStream ms = new MemoryStream();
b.Save(ms, System.Drawing.Imaging.ImageFormat.Jpeg);
byte[] bytes = ms.GetBuffer();
Bitmap bitmap = client.testMethod(bytes);
就可以调用,并且获得结果。
四、本例的实现、训练和效果

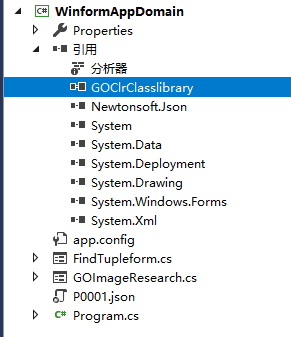

GOCVhelper做算法研究和函数封装;GOImage做dll;Csharp程序开发界面;
解决OpenCV版本问题,进行函数封装。

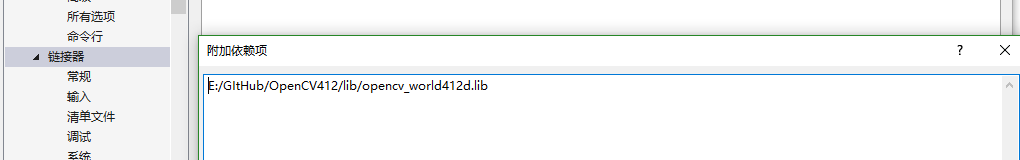

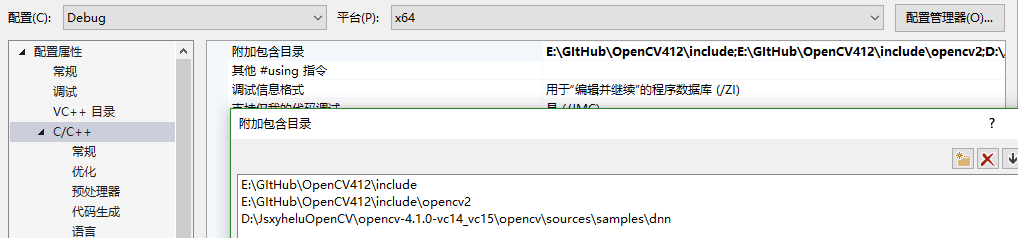

现在环境配置已经精简
此外将.dll拷贝到能够被访问的地方就可以。
下一步在保证效果不变的情况下,进行函数封装。OK可行;
4.2、GOCW封装

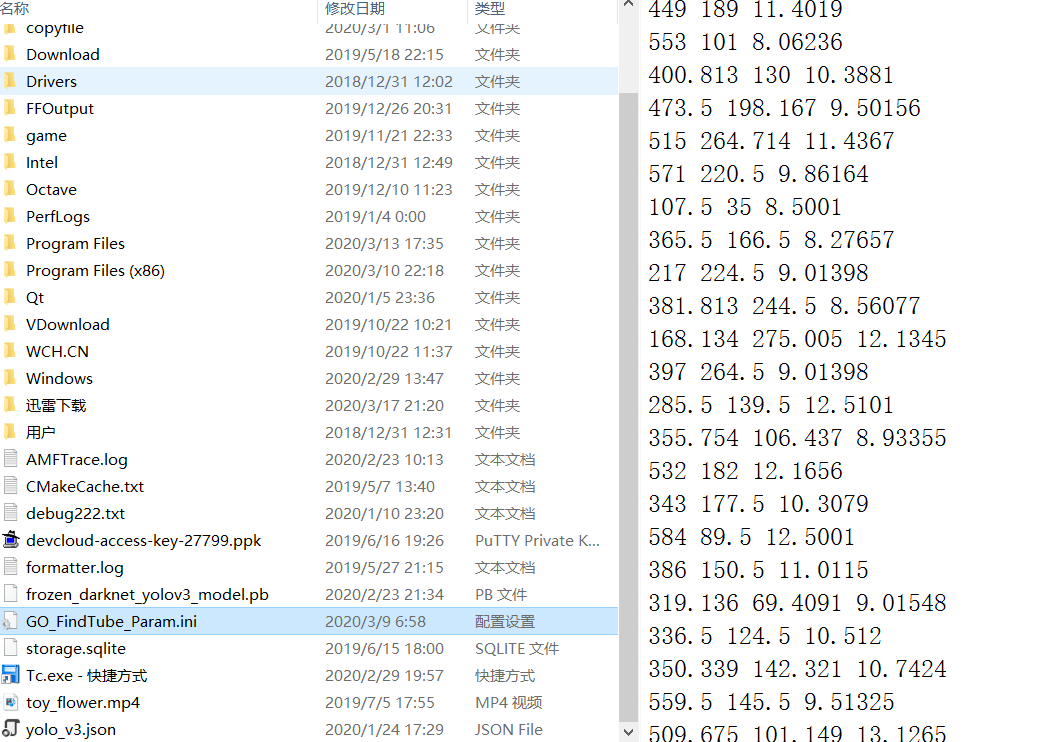

采用输入图片是Mat直接输入;输出结果还是ini外部存储的方式,最为有效。

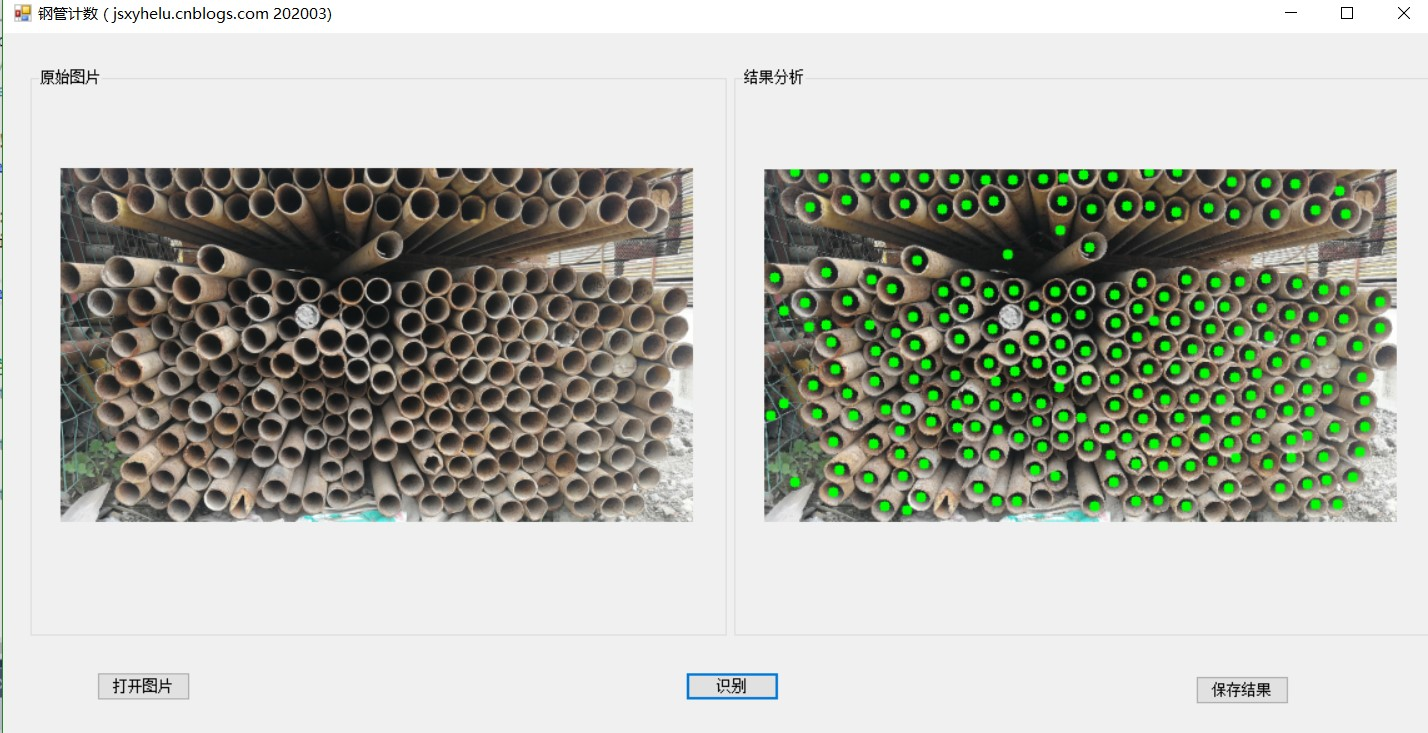

因为有良好的积累,所以很快就完成了基本算法移植

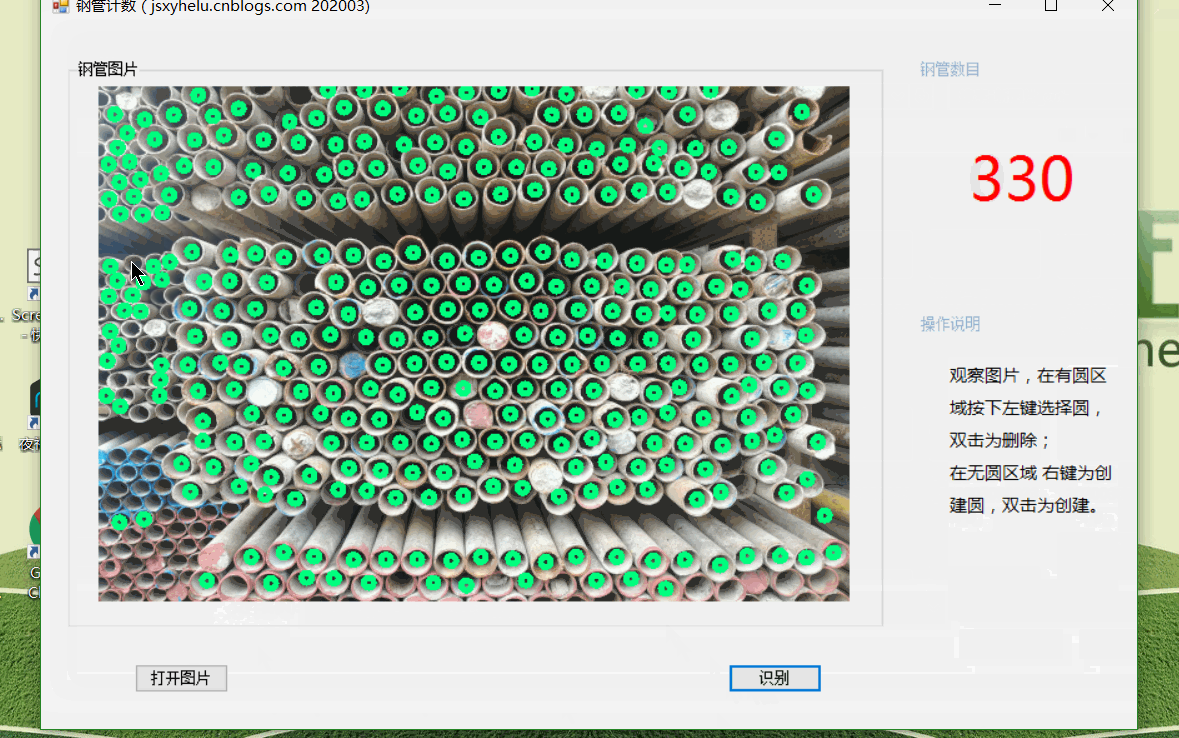

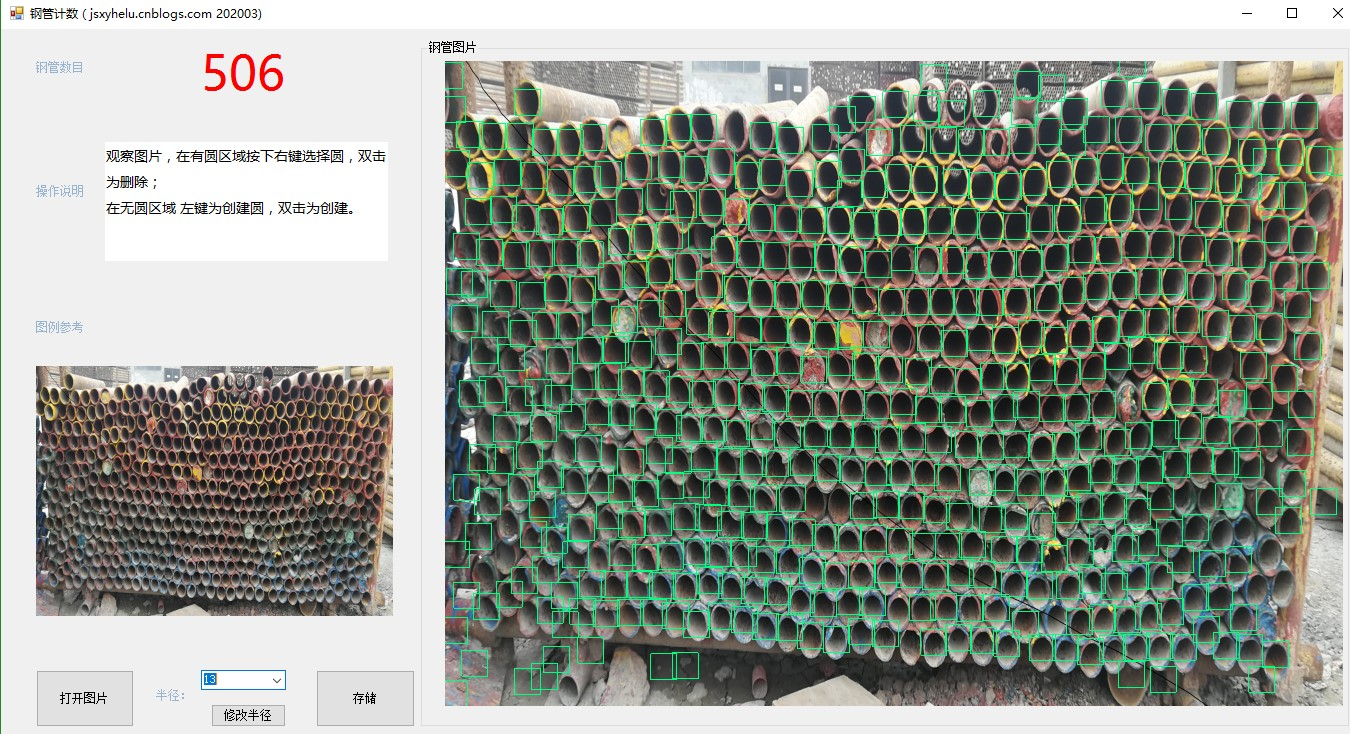

但是这还不够,有两个界面操作,1个是框选、一个是圆的产生和去除。其中框选需要结合QML一起来想,圆操作现在应该可行。
很快算法集成成功,主要还是得益于之前的有效积累。
这里还有一个升级版本

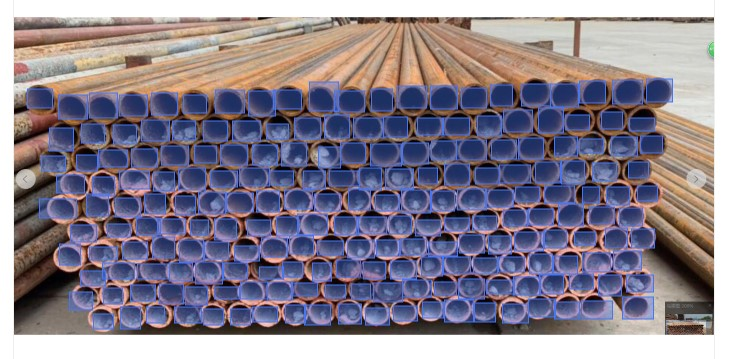

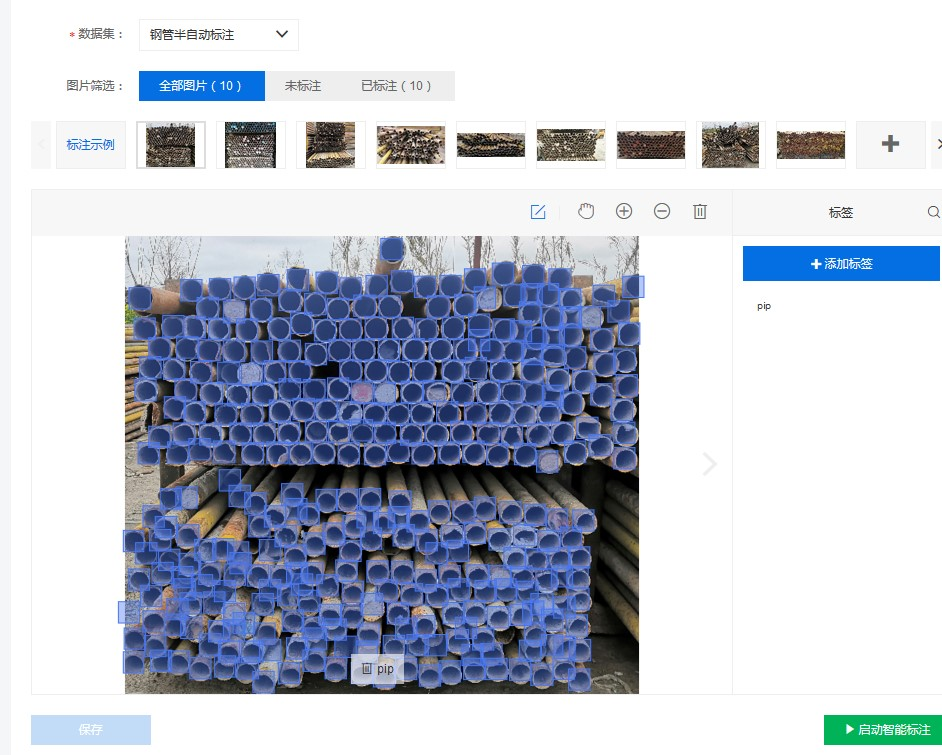

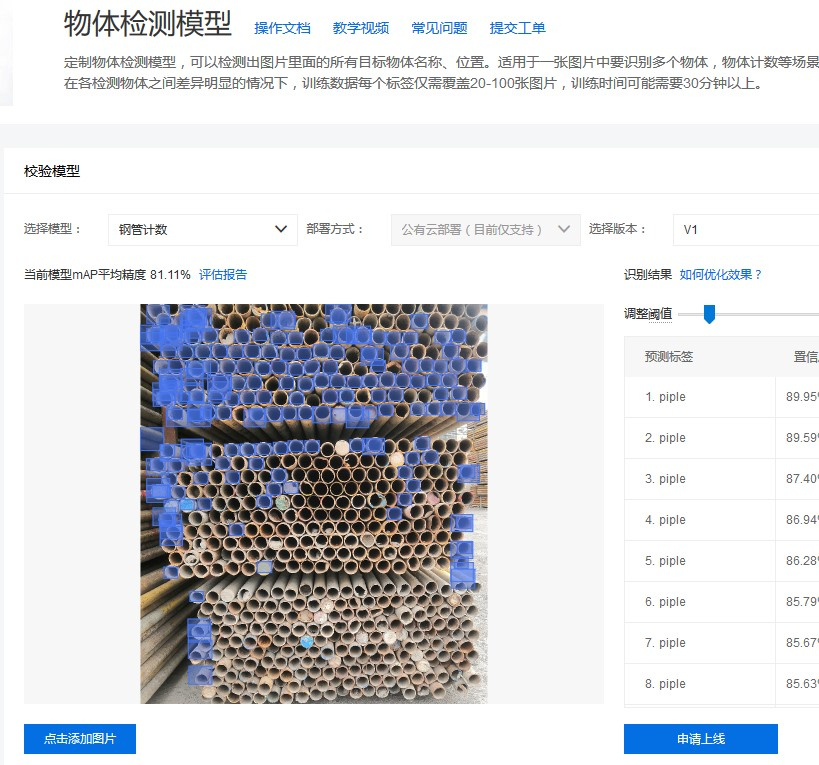

基于GOCW的界面,成功打通EasyDL通道
private void button4_Click(object sender, EventArgs e)
{
//保存json
List<Dictionary<String, float>> listDic = new List<Dictionary<String, float>>();
for (int i=0;i<listCenter.Count;i++)
{
PointF pointf = listCenter[i];
Dictionary<String, float> dic = new Dictionary<String, float>()
{
{ "name",99999},
{ "x1",(pointf.X-3)},
{ "y1",(pointf.Y-3)},
{ "x2",(pointf.X+3)},
{ "y2",(pointf.Y+3)}
};
listDic.Add(dic);
}
String Jsondata = JsonConvert.SerializeObject(listDic);
Jsondata = Jsondata.Replace("99999.0", "\"pip\"");
Jsondata = "{\"labels\": " + Jsondata + "}";
StreamWriter writer = new StreamWriter(strFliePath.TrimEnd(".jpg".ToArray())+"_.json", false);
writer.Write(Jsondata);
writer.Close();
//在原目录保存缩放后的img
bmpCrop.Save(strFliePath.TrimEnd(".jpg".ToArray()) + "_.jpg");
}
其中这段:
StreamWriter
writer
=
new
StreamWriter
(
strFliePath
.
TrimEnd
(
".jpg"
.
ToArray
())+
"_.json"
,
false
);

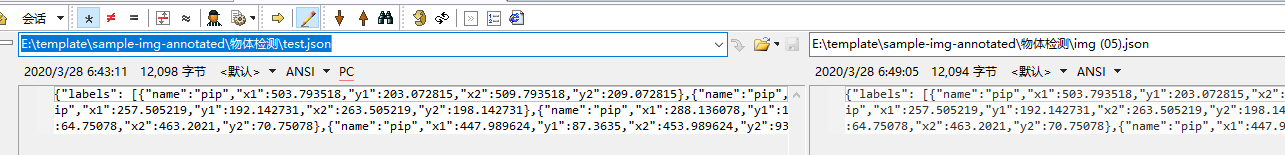

编码格式,卡了我一晚上。
最后通过比较工具才发现了编码不同。
要不断有计划地谁用过新工具

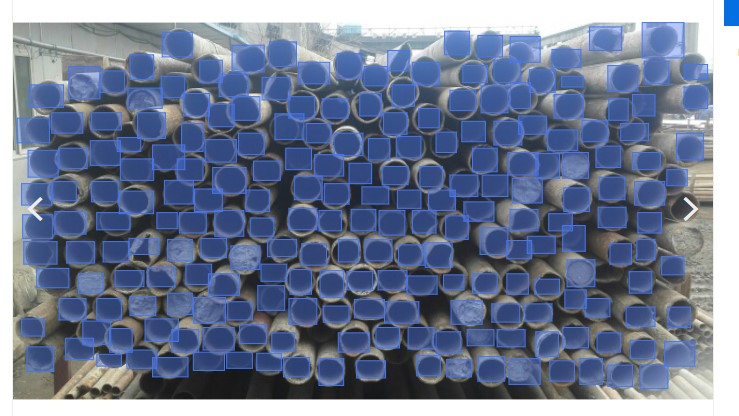

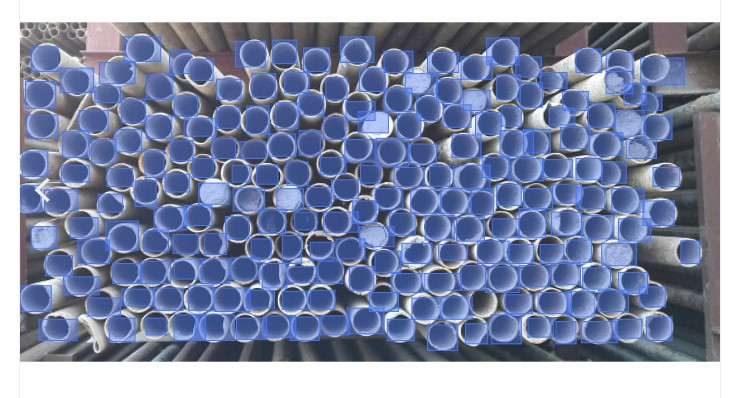

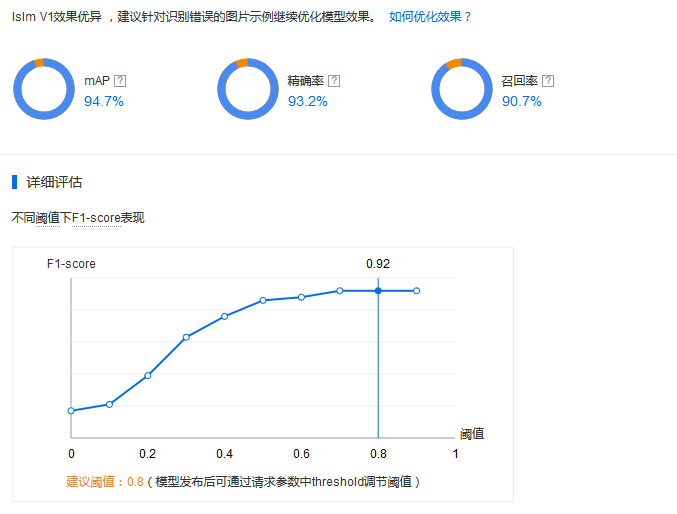

4.3在线训练、观察调参
方法应该是可行的,但是训练的过程肯定是需要系统方法。在没有足够标注数据的情况下,必须首先研究自动标注方法。
五、小结
1、Csharp编写界面非常重要,是核心能力。但是目前标注仍然是很困难,需要3-5min一幅图;
2、什么样的特征需要标注?需要标注到什么程度?这些都是值得研究的,需要长期思考的工程问题;
3、建立用户参与的标注采集机制,是最终需要的,我们如何建立这个机制,关键是第一参与者的参与;

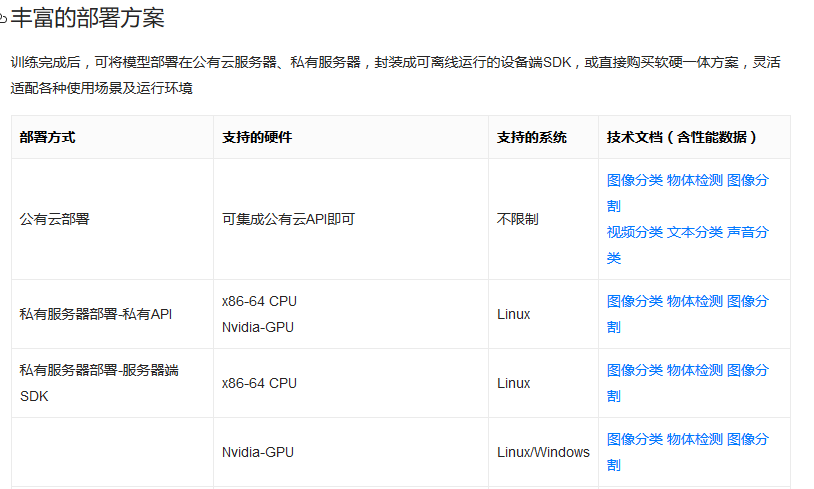

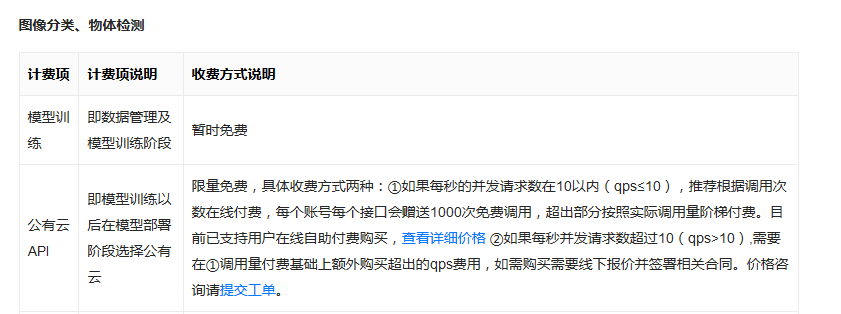

4、EasyDL是非常棒的BaseLine,它肯定不止采用了YOLO,它的效果是非常重要的参考;此外“智能标注”模式也值得参考。
