一个有趣问题的分析--寻找并且增强印章
1、先验知识:
“印章”有两个明显特点:红的,圆的。这都有可能是准确识别、进而增强的依据。因为我们要识别的图片,印章不是很清楚,所以其圆的特性有可能不成立,所以我主要通过颜色来分析。
2、具体实现:
2.1 依据红色的区域

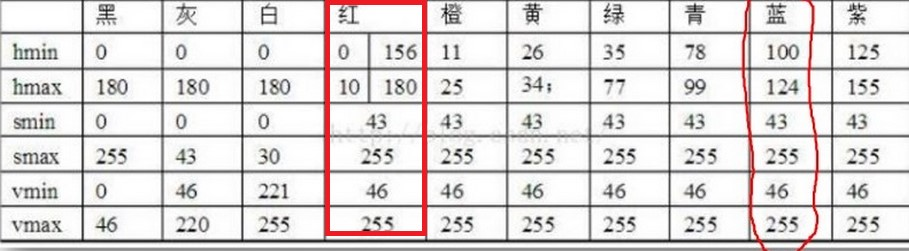

通过域的转换,首先找到“红色”区域:
Mat src = imread("e:/template/stamp.png");
Mat temp; Mat temp1; Mat temp2; Mat temp3;
vector<Mat> planes;
cvtColor(src, src, COLOR_BGR2HSV);
split(src, planes);
//equalizeHist(planes[2], planes[2]);//对v通道进行equalizeHist
merge(planes, temp);
//cvtColor(temp, src, COLOR_HSV2BGR);
inRange(temp, Scalar(0, 43, 46), Scalar(10, 255, 255), temp1);
inRange(temp, Scalar(156, 43, 46), Scalar(180, 255, 255), temp2);
temp3 = temp1 + temp2;
dilate(temp3, temp3, Mat());
erode(temp3, temp3, Mat());

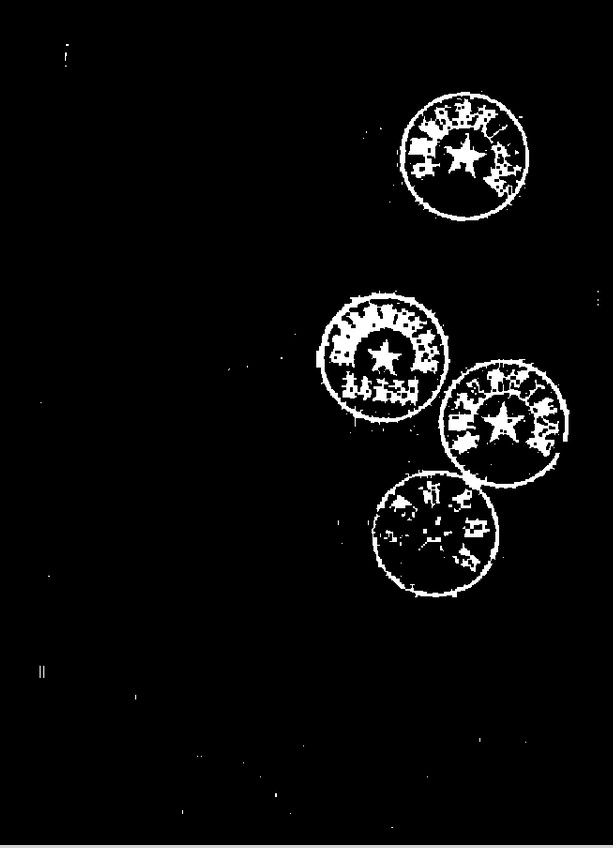

后续还可以进一步通过轮廓分析、联通区域分析的思路,将这些噪音去掉。由于这里只有一副图片,我就不过分优化。

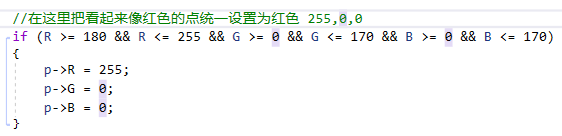

2.2 但是这里也有一种直接通过颜色变换的方法,得出的效果也非常不错:
2.3 依据S 区域的筛选
Mat src = imread("e:/template/stamp.png");
Mat red(src.size(), CV_8UC3, Scalar(0,0,255));
Mat temp; Mat temp1; Mat temp2; Mat temp3;
vector<Mat> planes;
cvtColor(src, temp, COLOR_BGR2HSV);
inRange(temp, Scalar(0, 43, 46), Scalar(10, 255, 255), temp1);
//copyTo(red, src, temp1);
split(temp, planes);
Mat s = planes[1];
cv::threshold(s, s, 50, 255, THRESH_OTSU);
copyTo(red, src, s);
waitKey(0);
return(0);
inRange(src, Scalar(0, 0, 180), Scalar(170, 170, 255), temp1);
3、增强结论:
一个最简单的方法,就是将这些区域全部设定为红色。结果是有一点过强了,但是思路应该是可行的。
