stm32通过寄存器方式用GPIO端口点亮LED等程序

一、环境的配置
1、准备工作:
首先需要下载安装mdk5软件和stm32包，这里附带配置MDK所需要的的包。链接: https:l/pan.baidu.comls/1ioKxd2LmbQfxPnkmS9q30w
提取码:7777
将压缩包解压后，就可以开始安装MDK了。
2、安装keil软件:

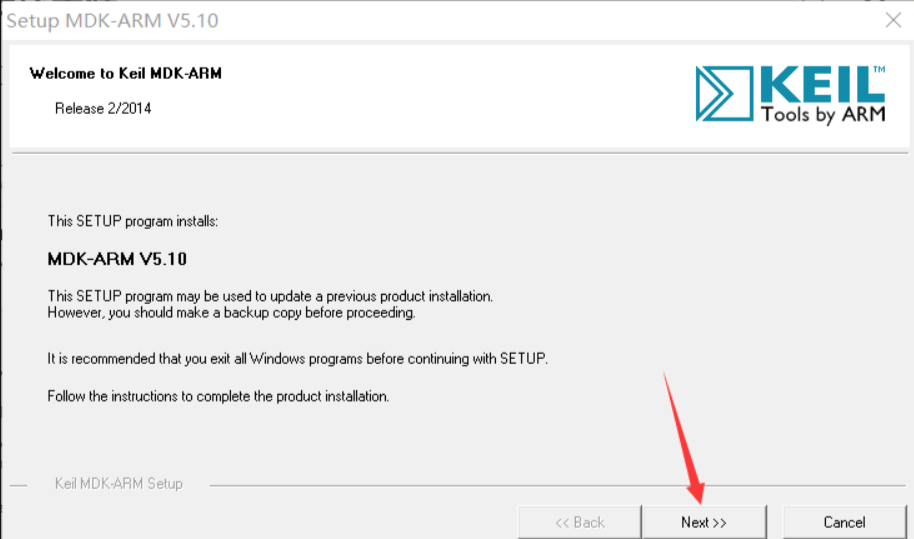

(1）双击打开下载的mdk.exe应用程序文件，点击Next>>。



(2）勾选l agree...后，点击Next>>。



(3）选择安装路径，并点击Next>>。

(4) 随意输入Name和E-mail，再点击Next>>



(5)点击安装。



(6）点击Finish。





3、安装stm32 pack
(1)先去官网(Keil Product Downloads)下载所需的pack : ARM.CMSIS.3.20.4、Keil.STM32F1xx_DFP.1.0.4

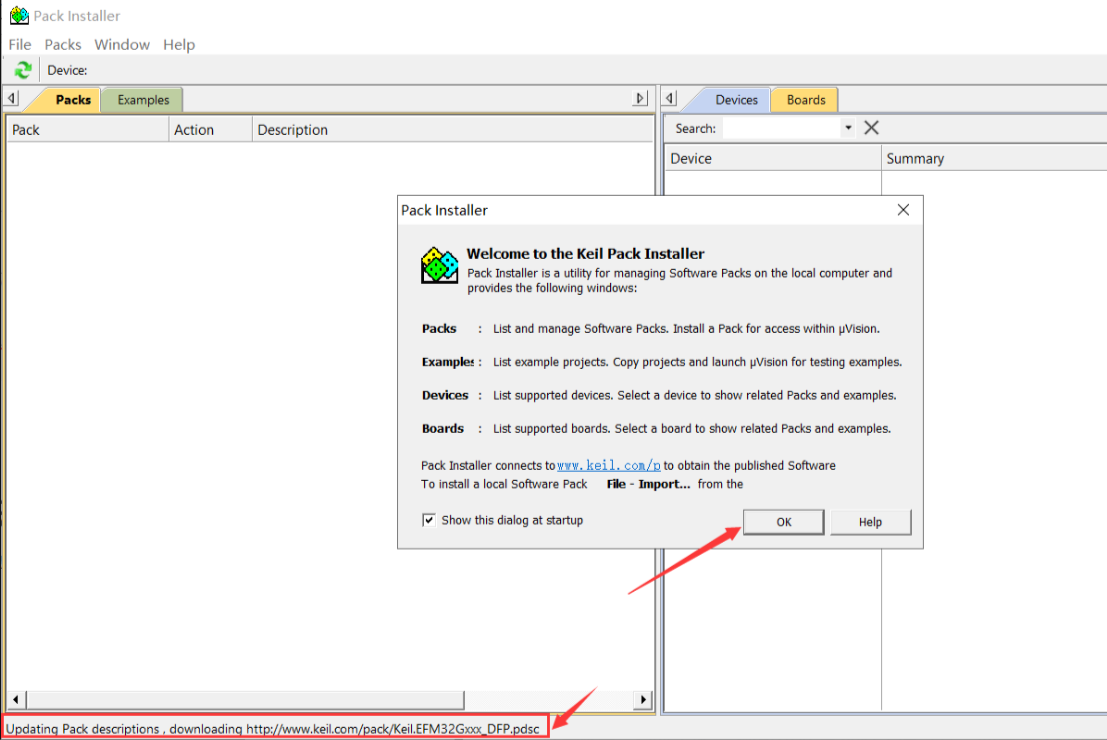

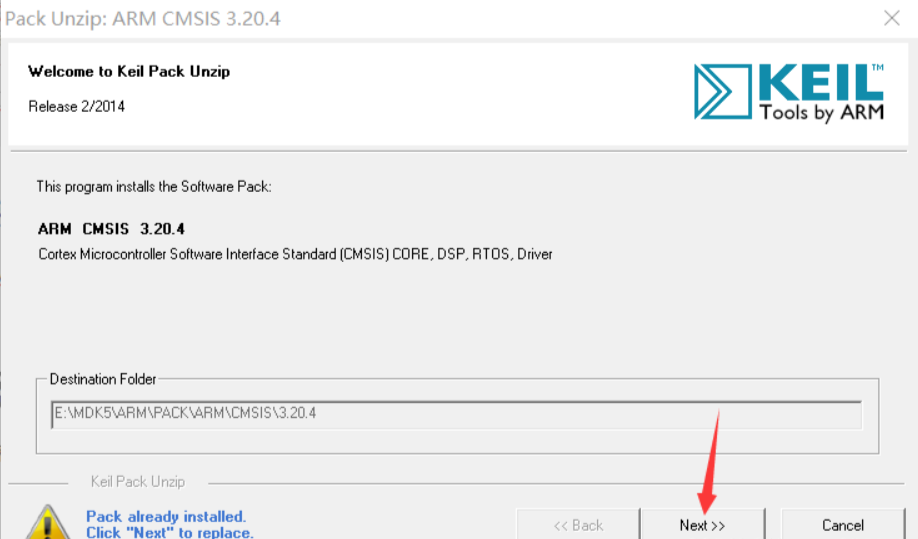

(2)双击打开下载的ARM.CMSIS.3.20.4包，出现安装界面后点击Next>>，开始安装。



(3）点击Finish。



(4）双击打开下载的Keil.STM32F1xx_DFP.1.0.4包，出现安装界面后点击Next>>，开始安装。



(5）安装结束后点击Finish。



二.stm32通过寄存器利用GPIO闪烁LED
1、创建stm32工程
(1)打开 Keil uVision5，并新建一个工程。



(2）输入工程名字

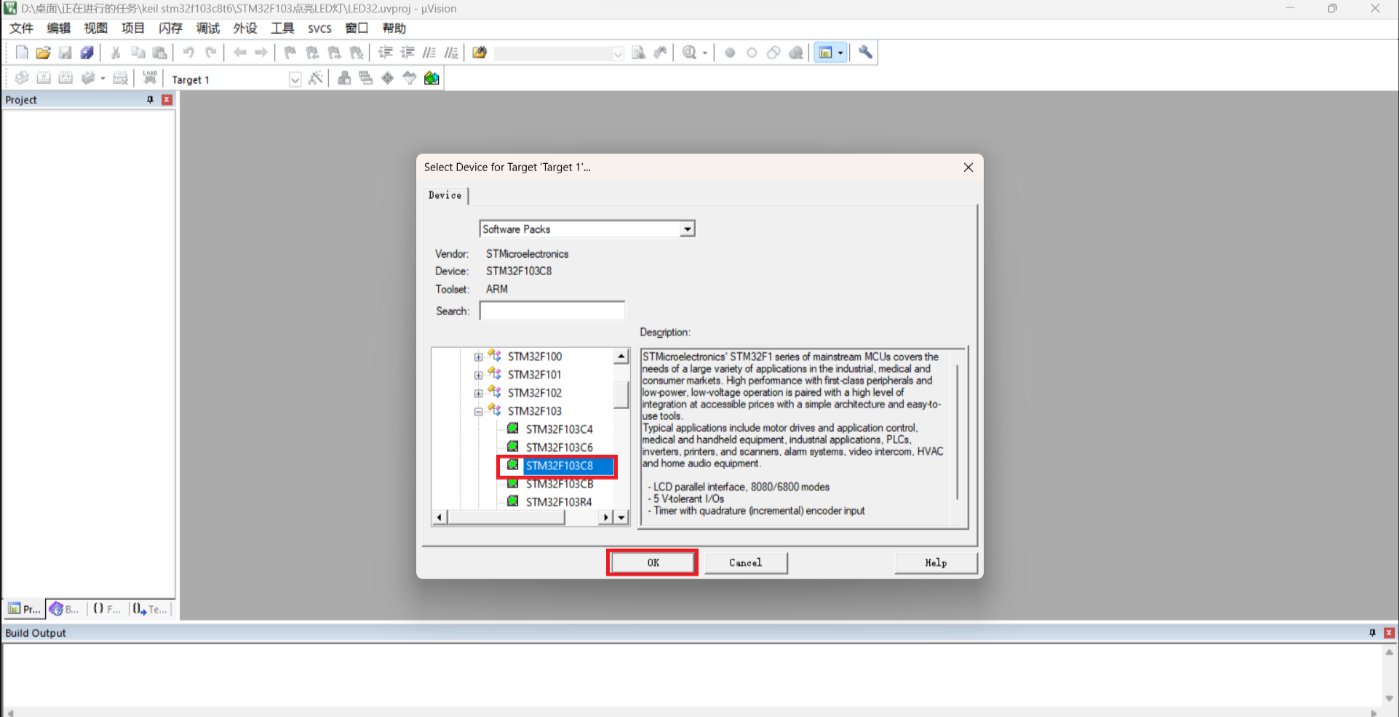

(3）在左侧的窗口内选择STM32芯片，这里我们选择STM32F103C8，并保存。



(4)勾选相应的选项，并点击OK，这样工程创建完毕。



2、建立32LED.c文件
(1)在左上角点击新建文件，然后窗口出现了一个Text1的文件。

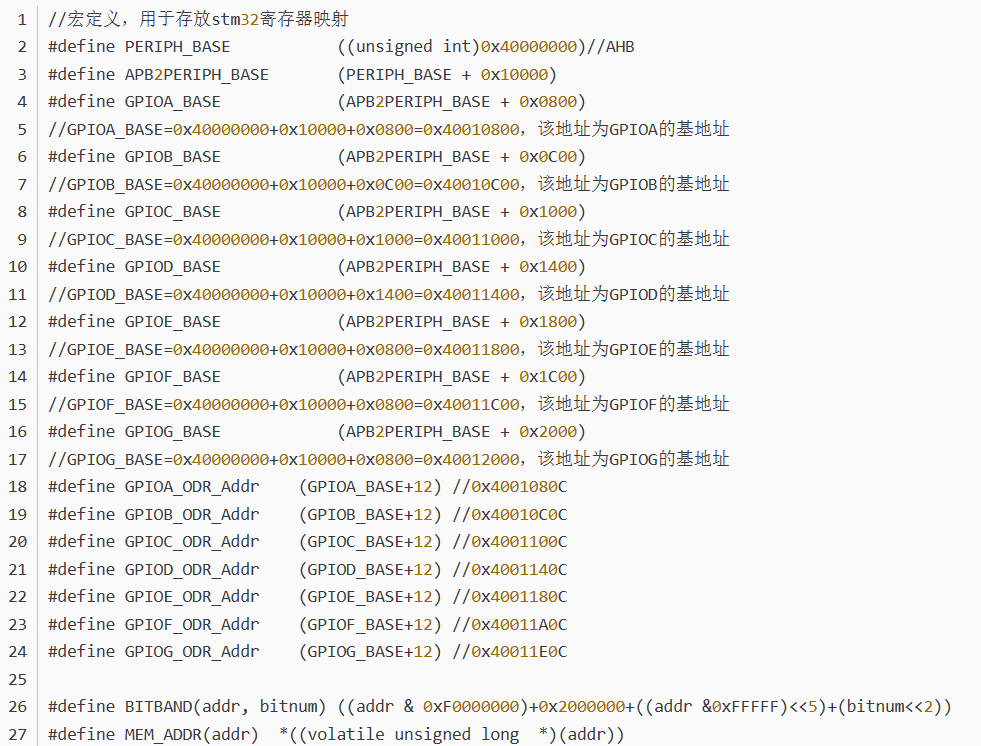

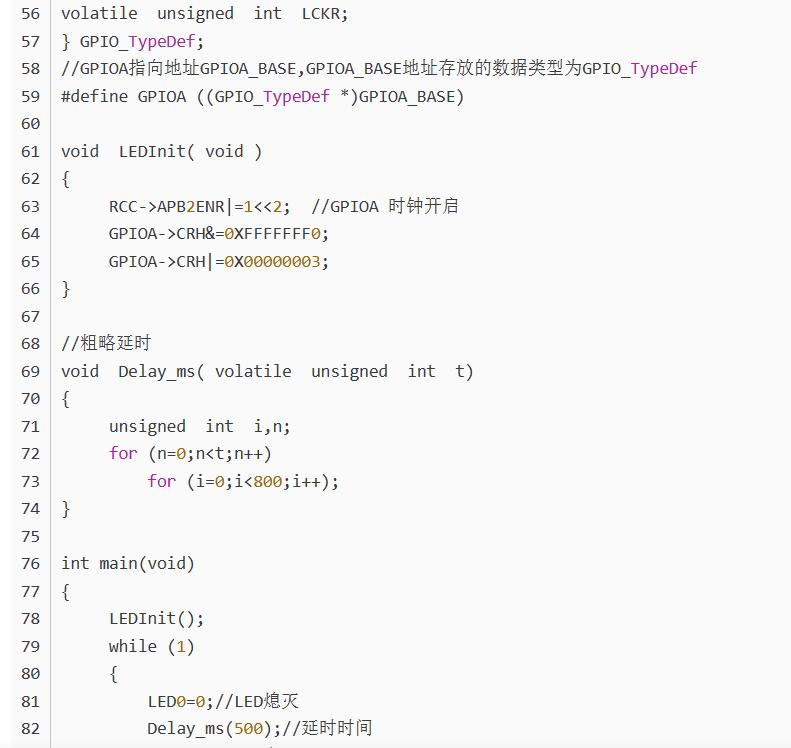

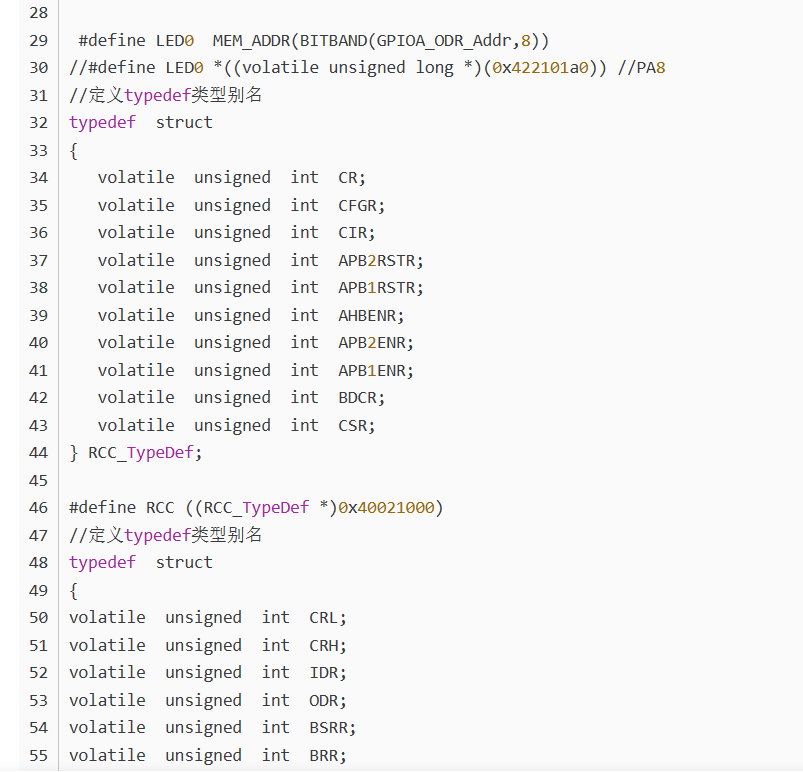

(2）在Test1中编写代码:

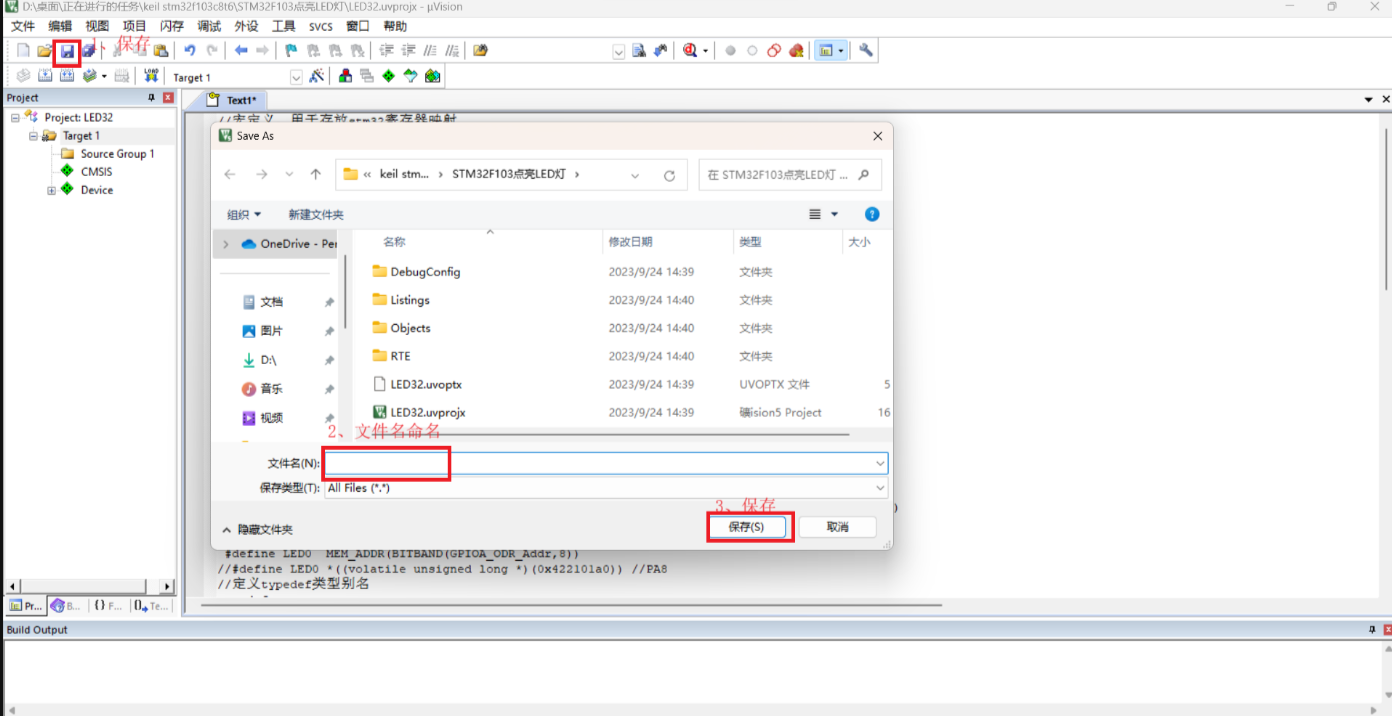

(3）点击左上角保存按钮，在弹出的窗口内，输入文件名32LED.c(如果不加后缀，就不会是.c文件)，点击保存而后Text1文件就变成了32LED.c文件。



(4)右键点击Source Group 1，然后点击Add Existing Files to Group...(在工程下添加32LED.c文件）

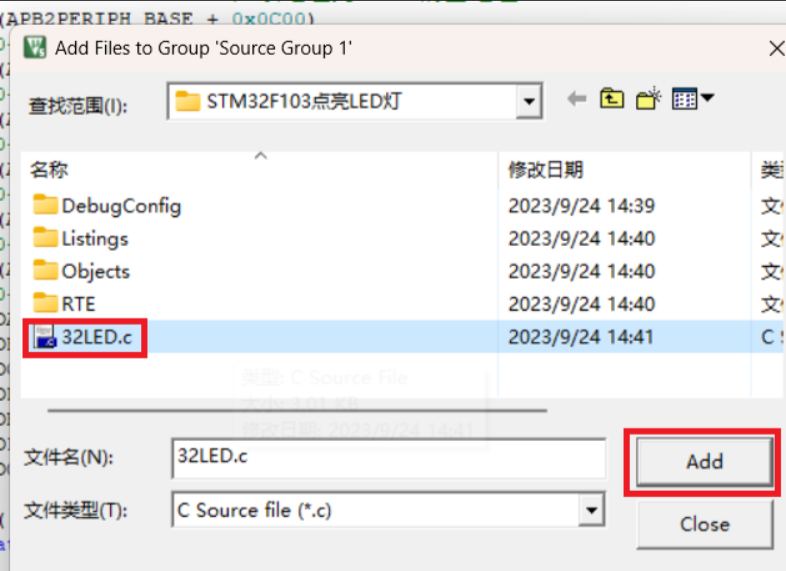

(5)选中32LED.c文件，再点击Add，然后关闭窗口，此时你会发现，Source Group1文件下新增了一个32LED.c文件。

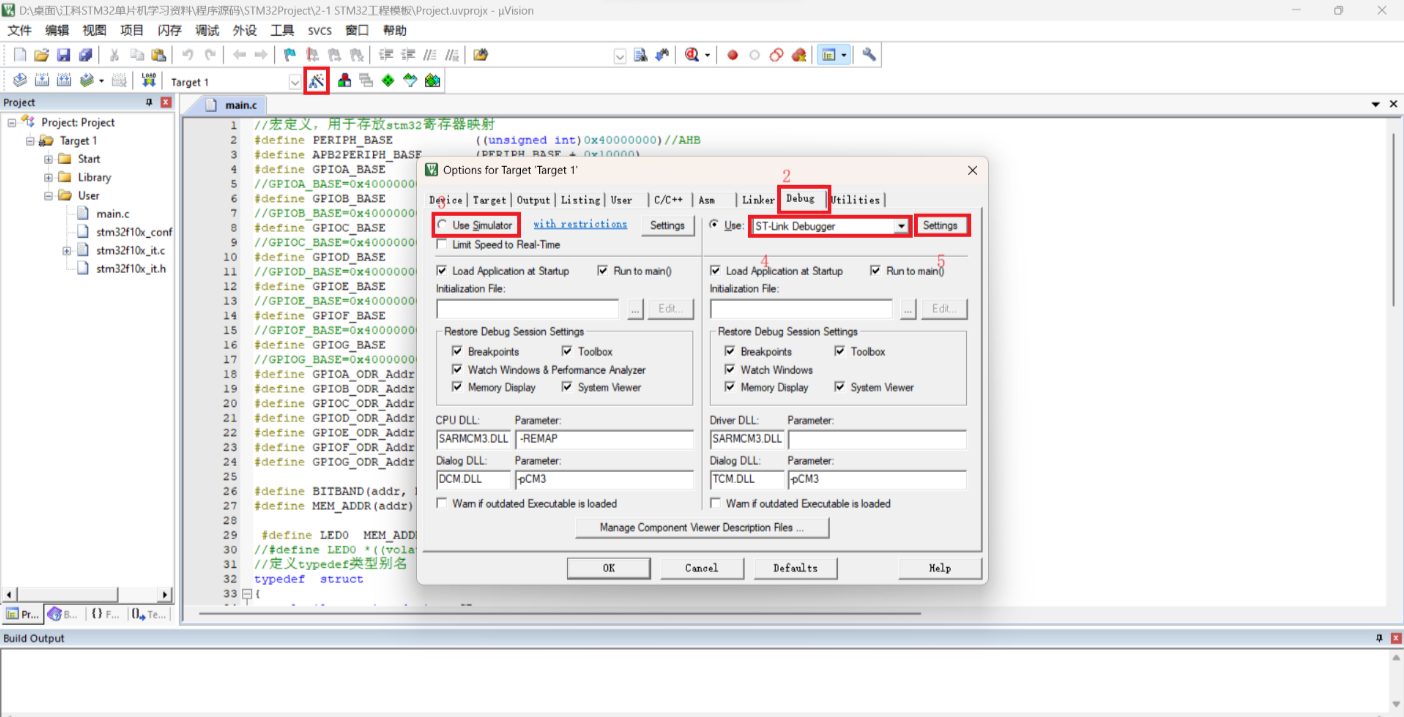

3、编译程序(1）调试前的设置:首先点击魔法棒，然后在弹出的窗口内，点击Debug，勾选Use Simulator，再选择ULINK2)ME CortexDebugger，并点击 Settings 。

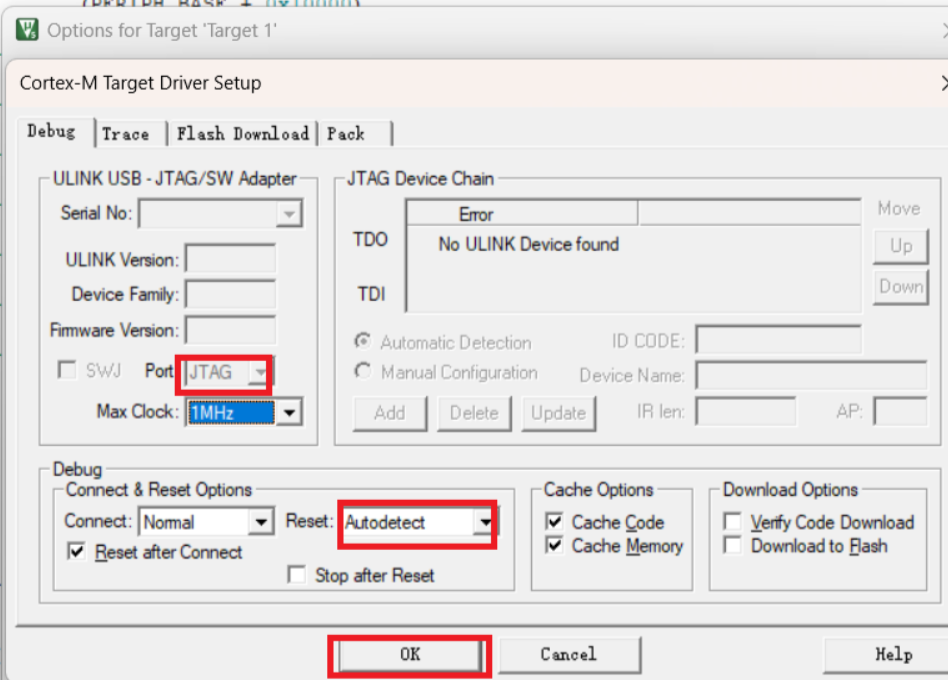

(2)确定一下Port是JTAG，Reset可以设置为Autodetect或SYSRESEETREQ，然后点击OK返回上一级窗口，再点击OK。

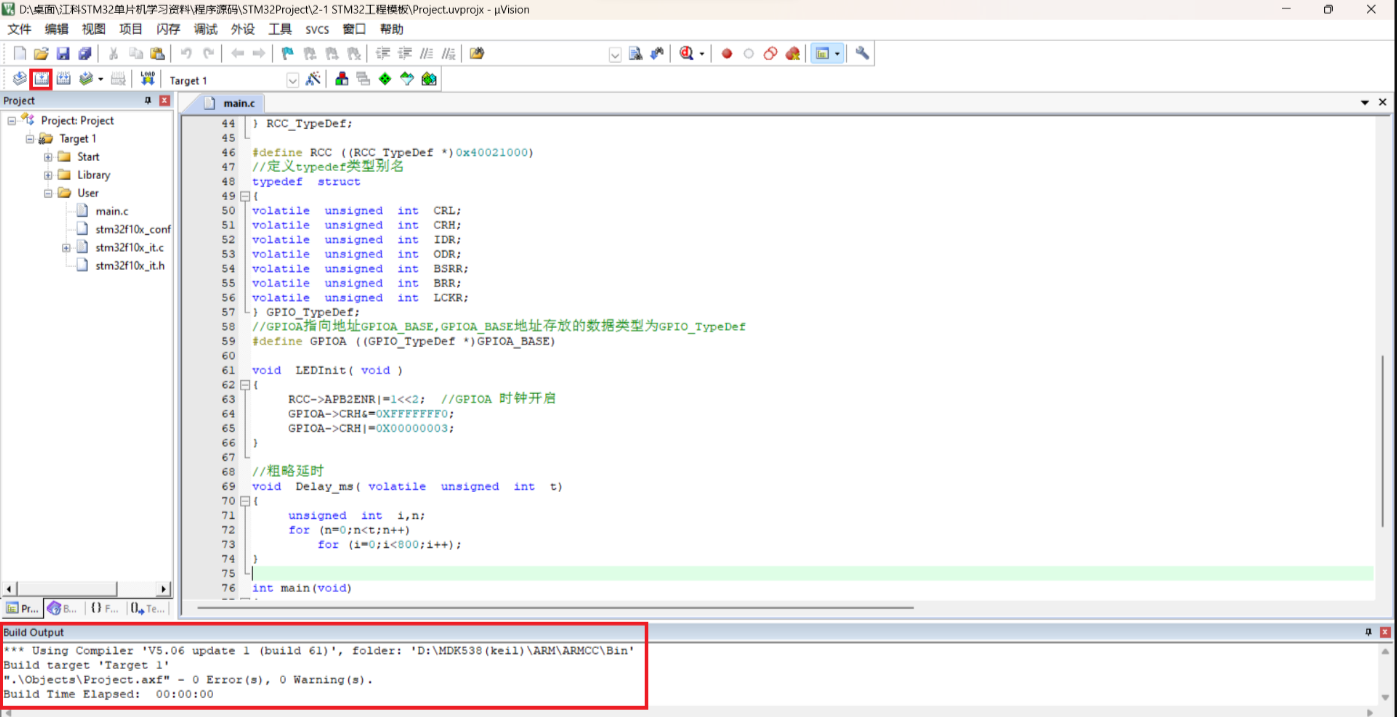

(3)点击左上角编译按钮，开始编译程序



三、stm32程序仿真调试

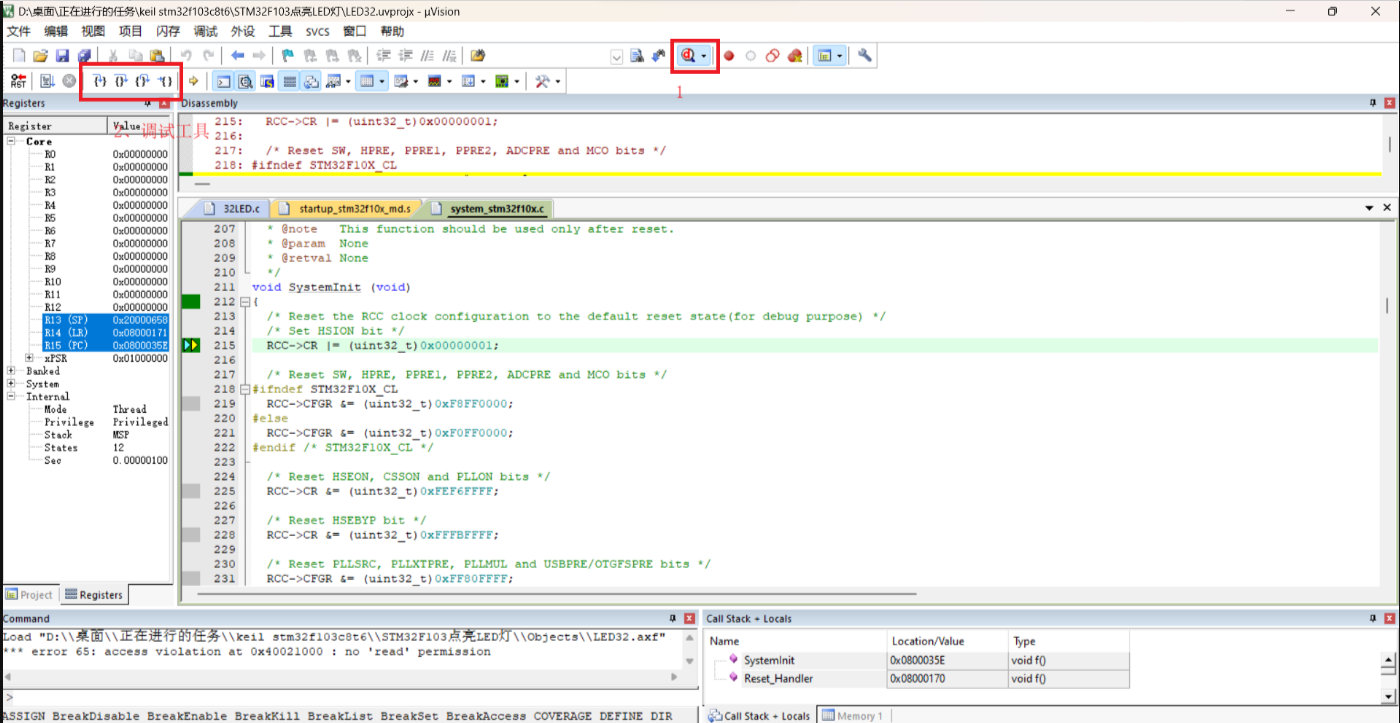

选中带有红色d的放大镜开始调试，在1处就是仿真调试所需要的调试工具。



四、stm32程序烧录进板子1、ST-link配置
(1）我是用的ST-link来进行烧录的，所以要进行对ST-link的相应配置:首先，把ST-link插电脑上

(2)接着在此电脑上右键"属性”，接着在弹出来的界面按设备管理器

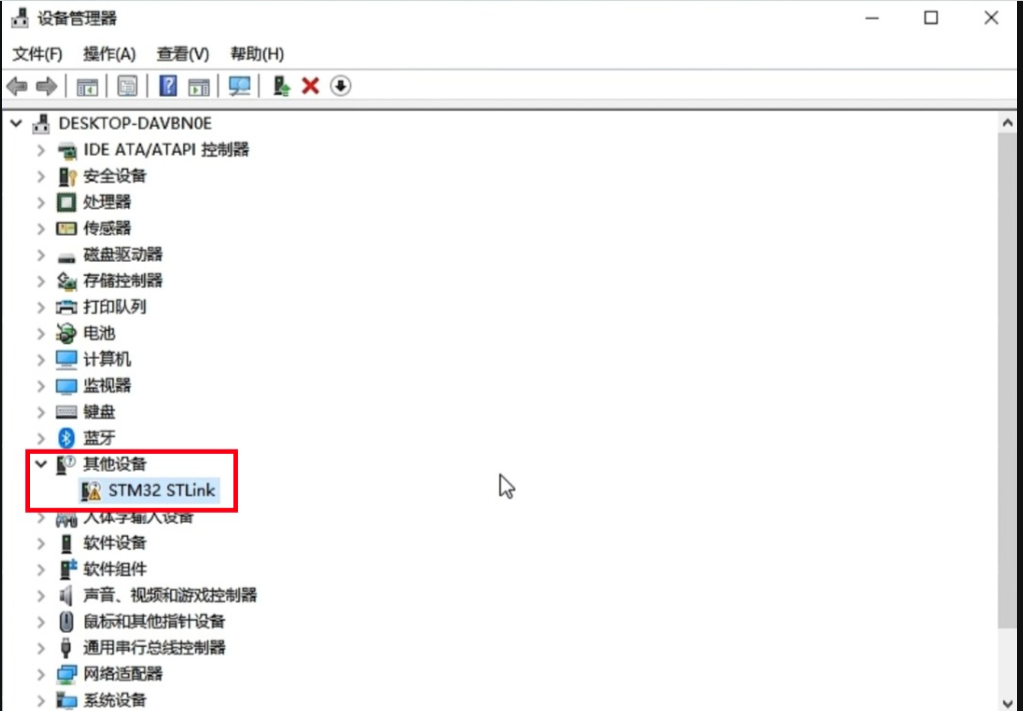

(3)因为插了ST-link，所以此时在弹出的界面可以看到STM32 STLink有感叹号，这就说明本电脑上没有安装ST-link程序;如果没有感叹号那就是安装了ST-link程序了。



(4）因为没有ST-link，所以下载ST-link之后进行安装，根据自己电脑来选择64位还是84位







此时已经看到了设备管理器中出现了ST-link存在了:

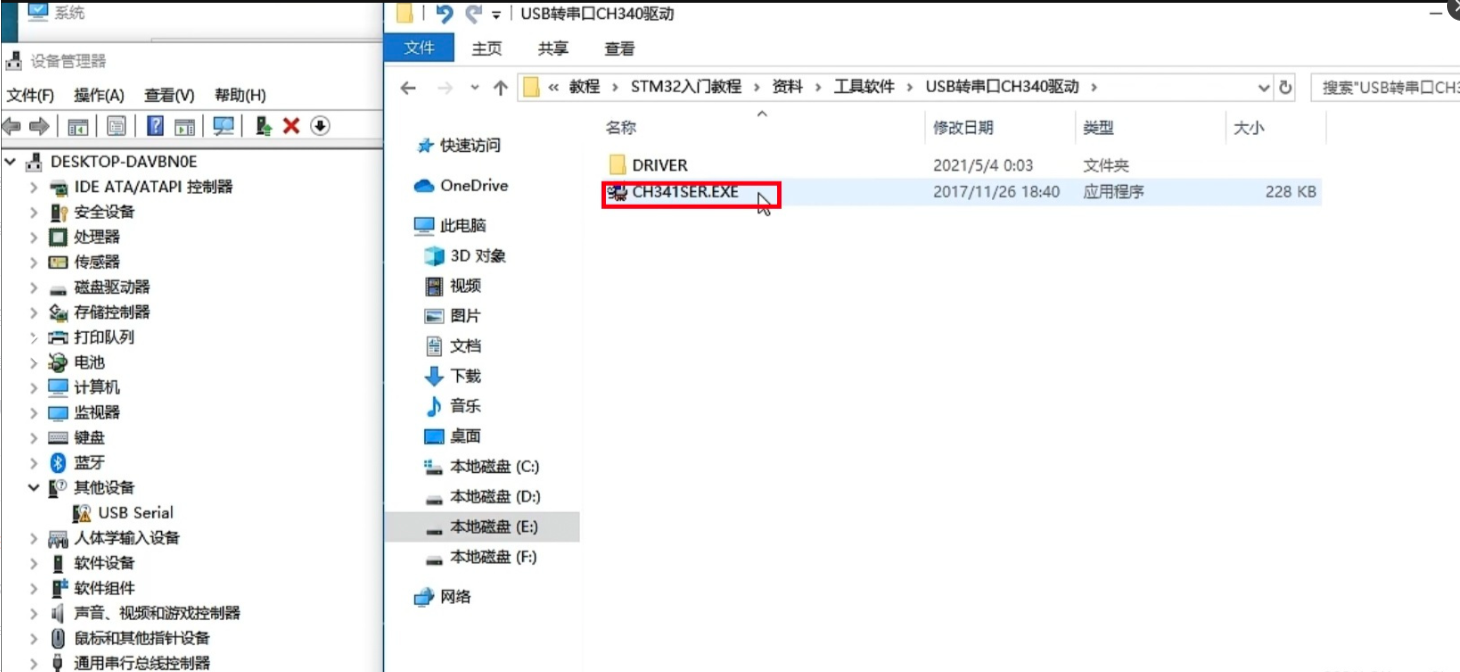

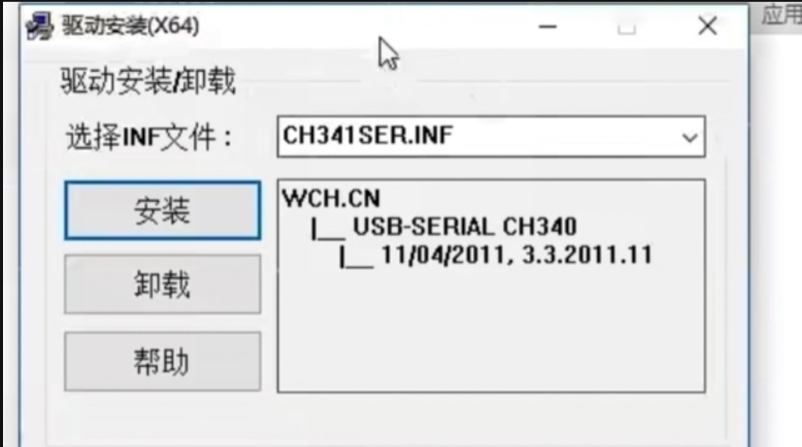

(5)下载CH341SER.INF，双击安装CH341SER.INF:

 安装

 安装完成



2、keil配置ST-link设置

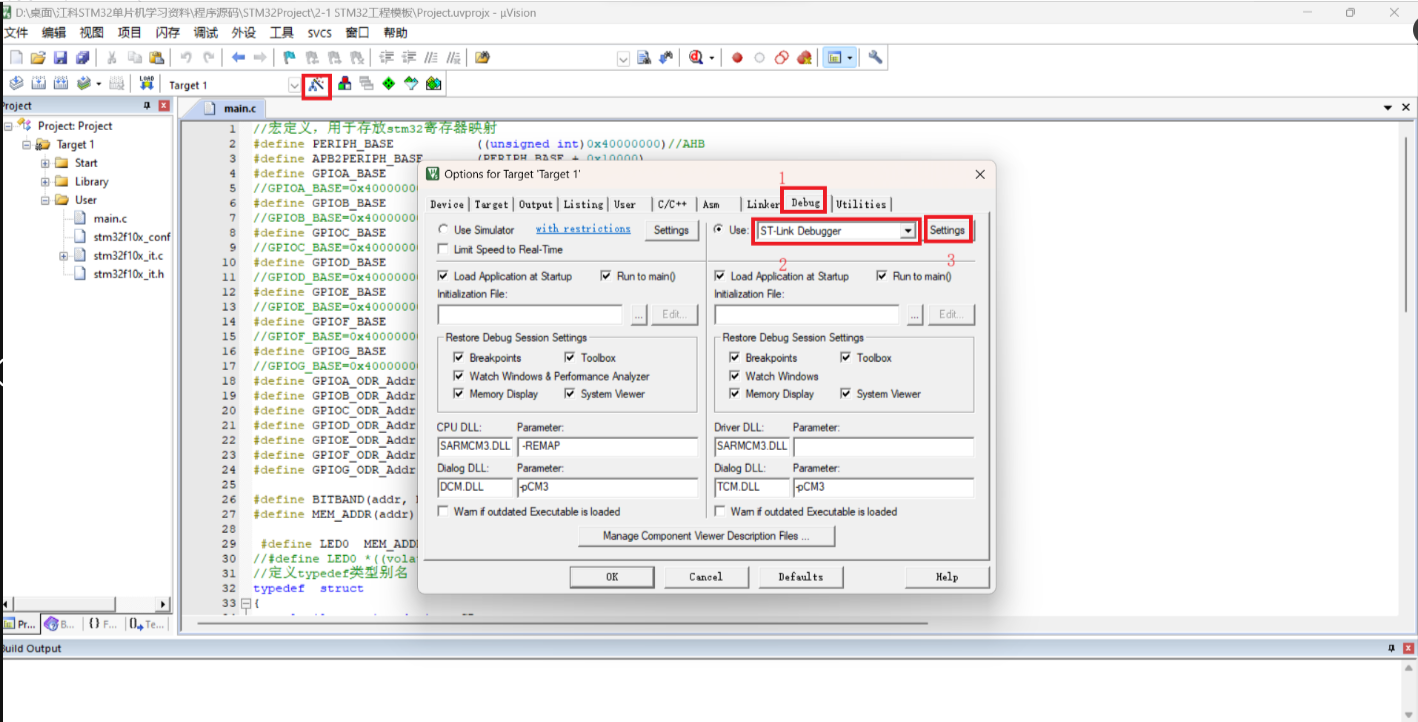

1、点击魔术棒按钮，点击Debug，在Use处选择ST-link Debugger，接着点击Settings，最后点击OK:

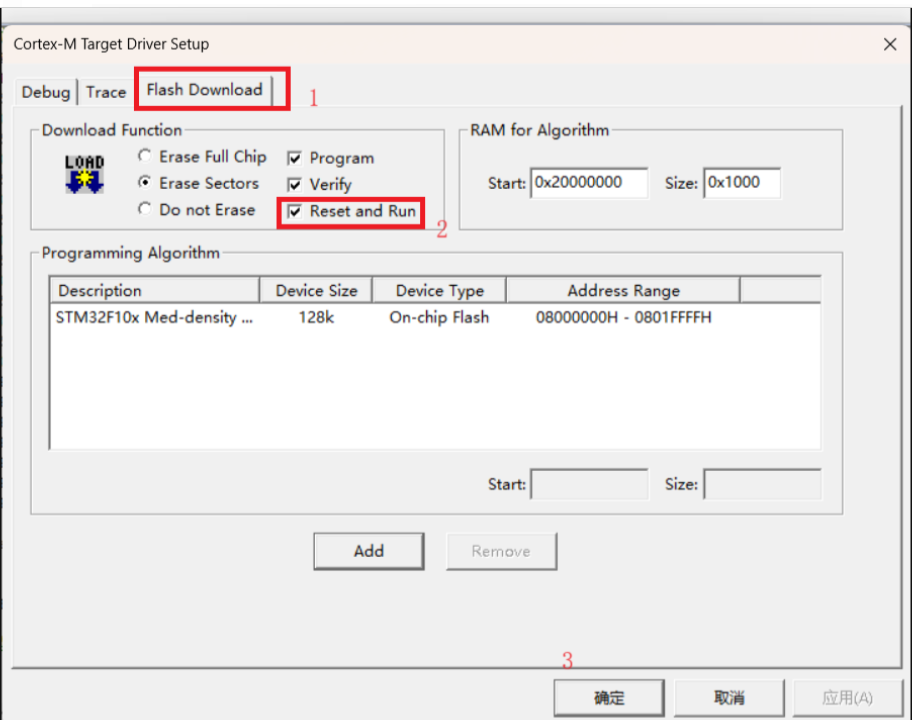

2、进入Settings之后点击Flash Download，接着勾选Reset and Run，最后点击确定



3、通过ST-link烧录程序进入板子:

第一步:编译

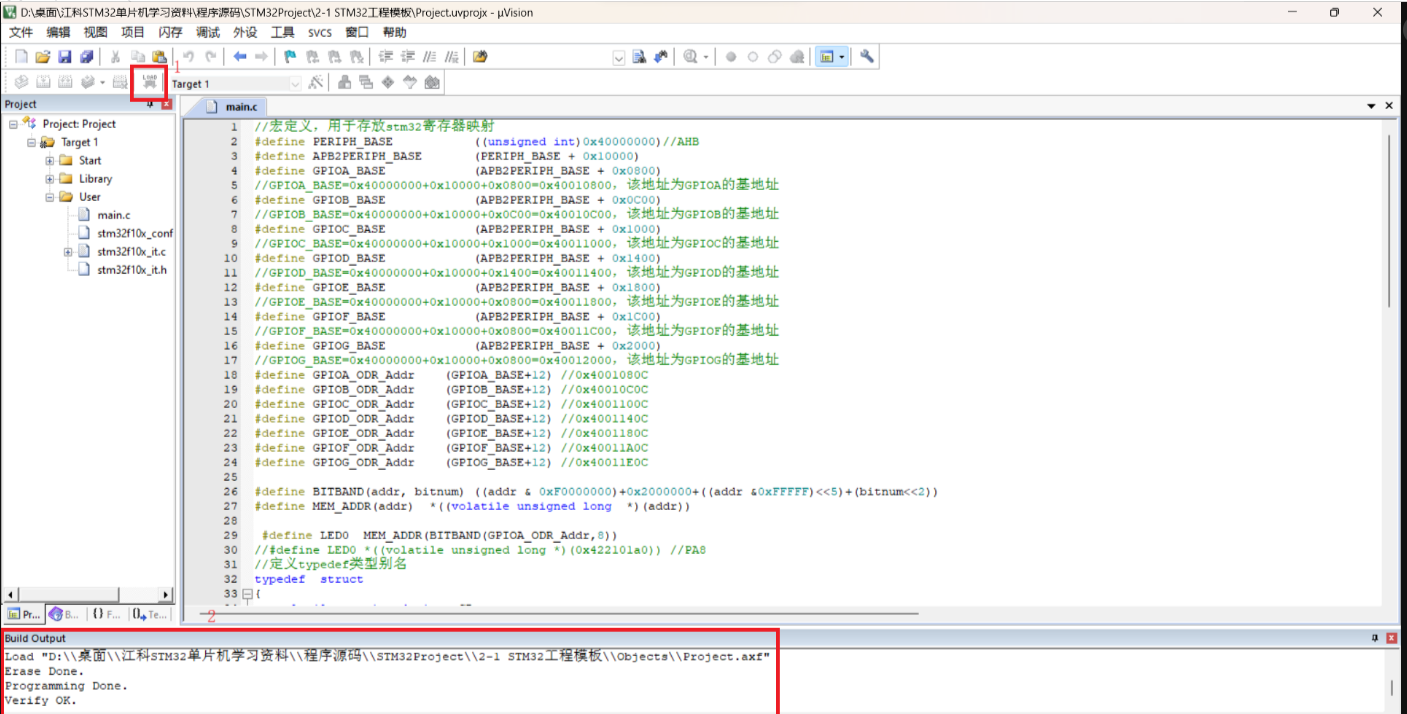

第二部:烧录，点击1处双箭头烧录，烧录成功会出现2处的情况

 结果：



五、总结
通过这次实验，我们进行了寄存器编写，还了解了stm32寄存器编写代码原理，又在keil中学会了如何在keil中对写好的STM32F103的代码进行仿真测试，最后在烧录进板子，既学会了配置ST-ink烧录环境，也学会了如何将ST-link与电脑和单片机进行连接。最后成功闪烁代表实验成功，希望在以后的实验中也能越做越成功
