chapter7 流计算系统Storm

目录

• 1 设计思想
  • 1.1 连续处理
  • 1.2 数据模型：Tuple
  • 1.3 计算模型
• 2 体系架构
  • 2.1 架构图
  • 2.2 应用程序执行流程
• 3 工作原理
  • 3.1 流数据分组策略
  • 3.2 元组传递方式
• 4 容错机制
  • 4.1 容错语义
  • 4.2 元组树
  • 4.3 ACK机制
  • 4.4 消息重放

批处理：处理的输入数据是静态的，即输入数据在计算开始前已确定

流计算：处理的输入数据是动态的，即输入数据在计算开始后才逐步到达

流数据：大量、快速、时变并持续到达的数据

Storm 是开源的分布式流计算系统，用于支持实时计算。

1 设计思想

与MapReduce、Spark等批处理系统不同，Storm流计算系统要处理的数据以流（Stream）的形式存在，理论上是无界的，且计算需持续进行。

Storm系统将流数据抽象为无界的元组（Tuple）序列，并使用拓扑（Topology）来抽象计算过程。

1.1 连续处理

短时运行 🆚 长期驻留：

• 批处理系统中负责执行计算的任务是短时运行的
• 流计算系统中负责执行计算任务的线程或进程长期驻留在系统中，因为数据以流的形式存在且理论上是无界的

连续处理：执行流计算的一种直观方式。输入的流数据记录不断地进入系统，计算任务长期驻留并且更新自身的状态。

状态：一种特殊的数据，用于保存从流计算开始到目前为止得到的计算结果

Why 要有状态？

输入的数据以流的形式存在，若发生故障，原数据无法再获取。
MapReduce和Spark中数据是静态的，若发生故障，最差也可用原数据重新运行。

1.2 数据模型：Tuple

Storm将流数据视为是一个无界的、连续的元组序列。

• 一个元组就是系统处理的一条记录，每一条记录（元组）包含若干个字段。

🆚 数据模型的比较

1. Storm的数据模型为元组 Tuple，系统处理的一条记录就是一个 Tuple
   • 字段角度，一个记录拥有多个字段
2. MapReduce的数据模型为键值对 Key-value，系统处理的一条记录就是一个 Key-value
   • 字段角度：一个记录仅拥有两个字段：key、value
3. Spark的数据模型为RDD，根据一组记录进行建模
   • Storm和MapReduce的数据模型都根据一条记录进行建模

1.3 计算模型

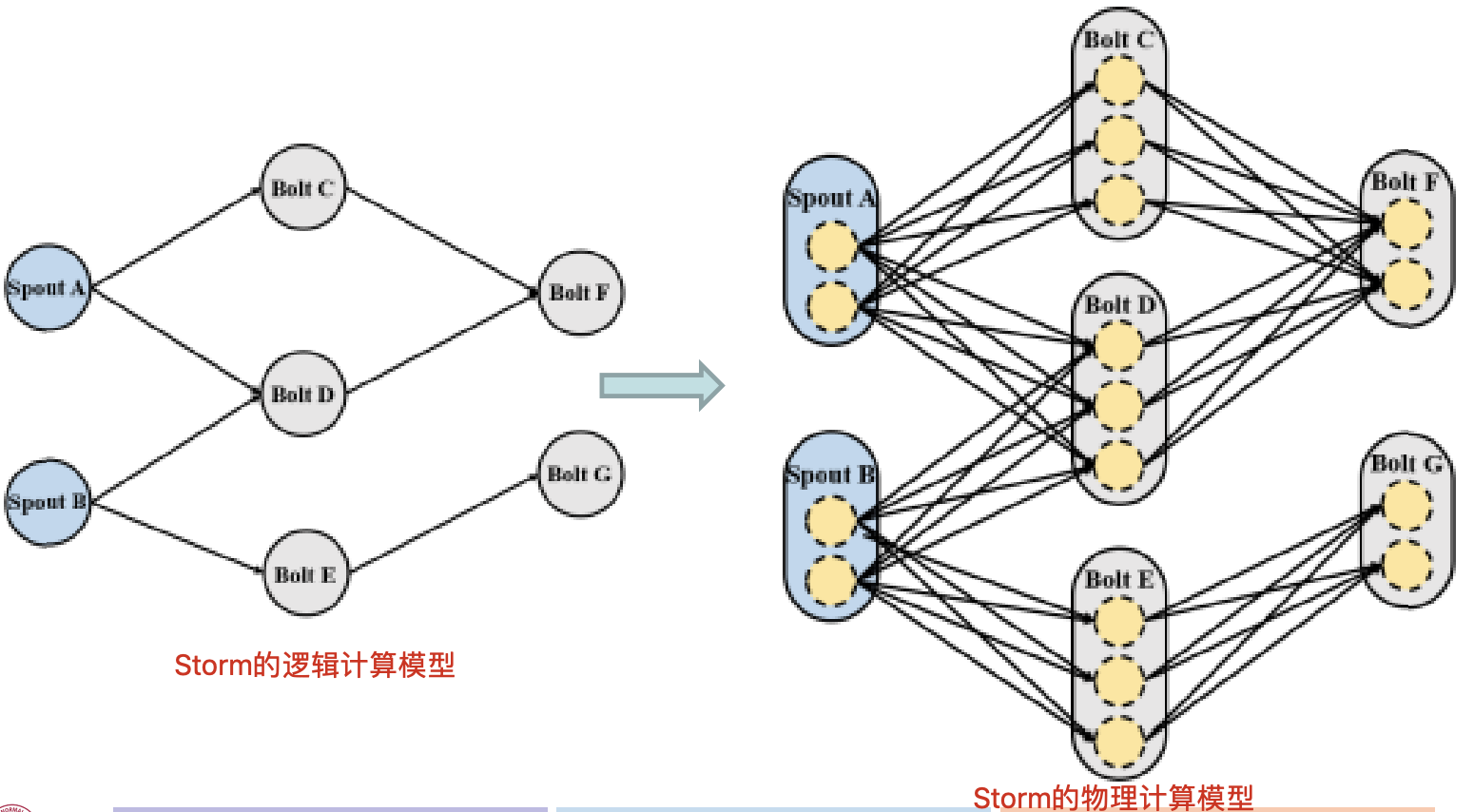

逻辑计算模型

Storm使用拓扑描述计算过程，逻辑上是由Spout和Bolts组成的DAG。

• 顶点：Spout或Bolt（描述数据处理逻辑）
  • Spout：流数据的源头，负责从外部数据源读取数据，封装成Tuple发送给Bolt
  • Bolt：描述流数据的转换过程，将处理后的Tuple作为新的流数据发送给其他Bolt
• 边：Bolt订阅的流数据（描述数据流动的方向）
  • 当Spout或Bolt发送元组时，会把元组发送到每个订阅了该流数据的Bolt上进行处理

物理计算模型

Spout/Bolt 物理上由若干任务（Task）实现，Storm需要相应的线程来运行任务。

2 体系架构

2.1 架构图

采用主从架构，主要工作部件：Nimbus、Supervisor和Worker、ZooKeeper。

Nimbus位于主节点，Supervisor和Worker位于从节点，主从节点之间的协调和控制依赖于ZooKeeper。

1. Nimbus：主节点运行的后台程序，负责分发代码、分配任务和监测故障
2. Supervisor：从节点运行的后台程序
   • 负责监听所在机器的工作，根据Nimbus分配的任务来决定启动或停止Worker进程
   • 一个从节点上同时运行若干个Worker进程
3. Zookeeper：负责Nimbus和Supervisor之间的所有协调工作
   • 若Nimbus或Supervisor进程意外终止，重启时能读取、恢复之前的状态并继续工作
4. Worker：运行一个或多个 Executor 线程，从而实际执行任务
   • Executor：产生于worker进程内部的线程，会执行同一个组件的一个或多个task
   • Task：执行数据处理的代码实例（Spout/Bolt）

Storm 🆚 MapReduce1.0 🆚 standalone模式的Spark：

1. 系统进程角度：三者很相似，均由主节点负责整个系统管理的进程、从节点负责该节点管理的进程and负责任务执行的进程构成。只是不同系统使用了不同的名称。
2. 任务执行角度：MapReduce采用多进程执行模型，Child进程执行任务代码Task；Spark采用多线程执行模型，Task任务代码同时以工作线程的形式存在；Storm采用多线程执行模型，Executor作为工作线程，在Task中仅实现任务代码。
3. 基础接口角度：MapReduce仅提供Map、Reduce两个编程接口；Spark提供基于RDD的编程接口。Storm提供Spout、Bolt两个编程接口。

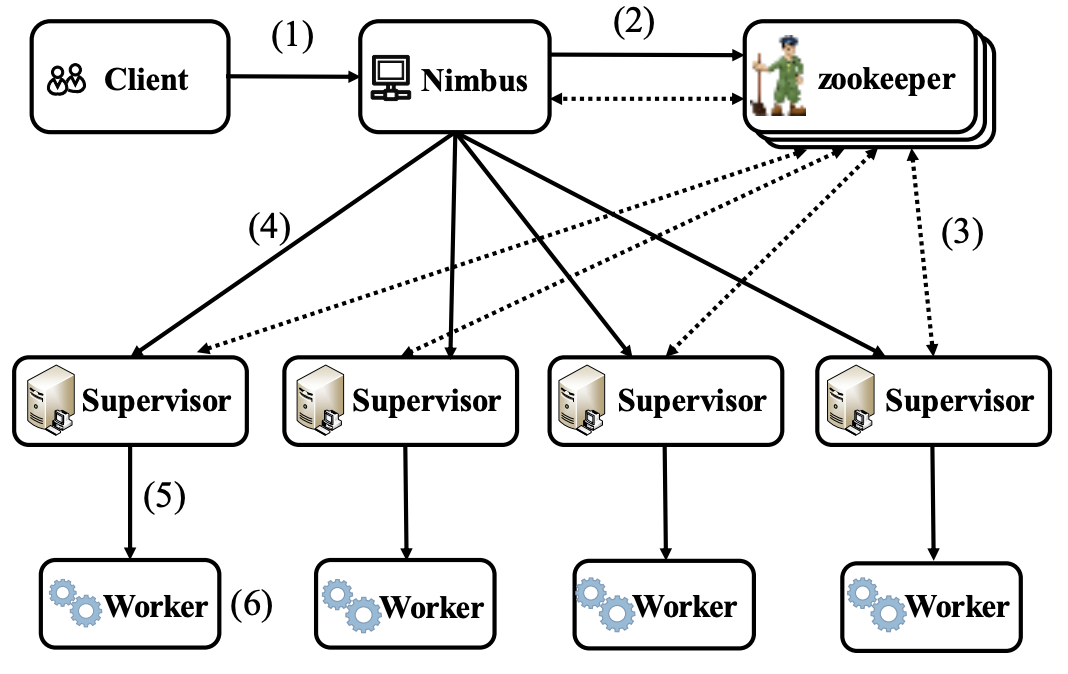

2.2 应用程序执行流程

1. 用户编写的Topology程序，经过序列化、打包并提交给主节点Nimbus
2. Nimbus创建一个组件与物理节点的对应关系文件，将该文件原子地写入Zookeeper中某Znode
3. 所有Supervisor监听Znode来得到通知从而获取所在节点所需执行的组件任务（Task）
4. Supervisor从Nimbus处拉取可执行的代码
5. Supervisor启动若干Worker进程执行具体的任务
6. Worker进程根据ZooKeeper中获取的文件信息， 启动若干个Executor线程，该线程负责执行组件 （Spout或Bolt）所描述的任务（Task）

3 工作原理

Spout负责数据的输入，Bolt负责数据的转换和输出。

Storm运行拓扑程序时，一个Spout/Bolt通常由多个任务Task同时执行。Spout和Bolt之间/不同的Bolt之间的 Tuple传输表现为属于上游组件的task和属于下游组件的task之间的Tuple传输

Task之间的Tuple传输的问题：

1. 对于流数据（一组Tuple）来说，上游组件的task发送哪些Tuple给下游组件的task？
   • 如何对这组Tuple进行划分？
2. 对于一条Tuple来说，上游组件的task如何向下游组件的task传递Tuple？
   • 立即传输还是等待多条Tuple成批次传输？

3.1 流数据分组策略

定义了两个有订阅关系的组件间（如Spout和Bolt之间，或者不同的Bolt之间）进行Tuple传输的方式。

组件在物理上由若干任务实现，上游的任务可能属于Spout/Bolt组件，下游任务必然属于Bolt组件。

• 对于上游的组件来说，流数据的分组策略定义了：属于该组件的多个任务发送哪些Tuple给下游组件的任务
• 对于下游的组件来说，流数据的分组策略定义了：下游组件的多个任务之间对于元组的划分策略

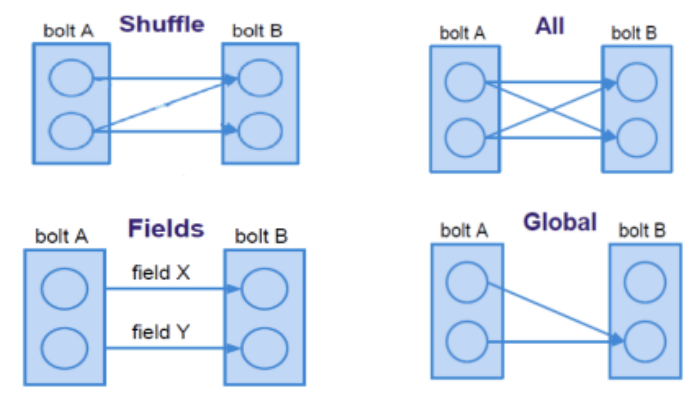

常见的流数据分组策略（Stream Groupings）：

1. 随机分组（Shuffle Grouping）：随机分发Tuple，保证每个Bolt的Task接收Tuple数量大致一致
2. 按照字段分组（Fields Grouping）：保证指定字段相同的Tuple分配到同一个Task中
3. 广播分组（All Grouping）：每一个Task都会收到所有的Tuple
4. 全局分组（Global Grouping）：所有的Tuple都发送到同一个Task中
5. 直接分组（Direct Grouping）：直接指定由某个Task来执行Tuple的处理
6. 本地或随机分组（Local or Shuffle Grouping）：若下游组件有一个或多个任务与上游组件的任务在同一Worker进程中，则Tuple被随机分发到该进程的任务中。否则，此策略与随机分组策略相同。

MapReduce中Shuffle采用的按键划分键值对，与Storm中按字段分组的流数据分组策略达到的效果类似

3.2 元组传递方式

Storm采用一次一元组或一次一记录的消息传递机制。

• 一旦上游组件的任务处理完一条元组，就立即发送给下游组件的任务，且一次发送一条元组
• 对于连续两条元组，上游组件的任务处理了第一条元组就可立即发送给下游组件的任务，而不必等待下一条元组的处理结果
• 这种立即发送的消息传递机制有利于减少处理的延迟，从而满足实时性需求

流计算 🆚 批处理：

1. 流计算：一次一元组；数据传输立即进行，无阻塞
2. 批处理：数据传输成块进行；MapReduce和Spark的Shuffle阶段存在阻塞

4 容错机制

1. 主节点故障：Nimbus进程故障：重启。
   • 但为了保证主节点的高可用，Storm可类似MapReduce、Spark，配置一个Nimbus列表（元信息存储在所有主备Nimbus或外部可靠的分布式存储系统e.g.,HDFS），一旦主Nimbus出故障，系统就在若干备Nimbus中选一个作为新的主Nimbus。
2. 从节点故障：
   • Supervisor故障
     • 判断该节点能否重启Supervisor，若能则重新启动；
     • 若不能则启动新的Supervisor进程，原来监控的所有Worker重新调度、启动。
   • Worker故障：重新启动。
   • Supervisor与Worker同时故障：Nimbus命令其他节点的Supervisor启动Worker进程。
3. ZooKeeper故障：ZooKeeper本身具有容错机制，可认为该部件是可靠的。极端情况下，ZooKeeper不可用将导致Storm系统无法正常工作

4.1 容错语义

简单重启Worker进程并不意味着能保证容错，容错保障还要考虑语义的正确性。

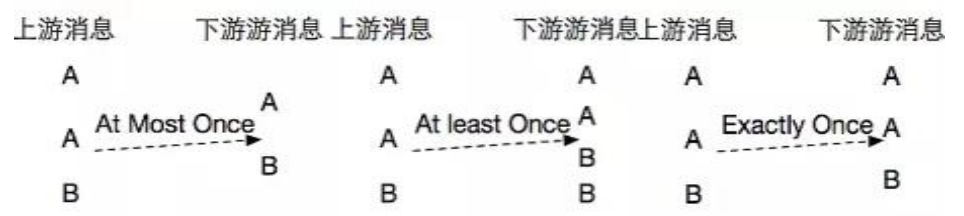

流计算系统的容错语义：

1. 至多一次（At Most Once）：消息可能会丢失
   • 消息至多收到一次，意味着消息可能丢失
2. 至少一次（At Last Once）：消息不会丢失，可能会重复
   • 消息至少收到一次，意味着消息不会丢失但可能重复
3. 准确一次（Exactly Once）：消息不丢失，不重复

可见，重启故障的Worker，容错语义级别为至多一次。

Storm采用的容错策略：

1. Storm将Spout发出的每条源元组（Spout Tuple）及其后续衍生的Tuple视为一颗元组树，若元组树中所有Tuple均由系统成功输出，则源元组得到成功处理。
2. 在运行拓扑的过程中，Storm使用ACK机制对元组树中的Tuple进行确认，一旦元组树中某一Tuple因故障无法得到确认，则系统从Spout将源元组重放。

—— Spout所在线程无故障的前提下，此容错策略达到至少一次的容错语义。

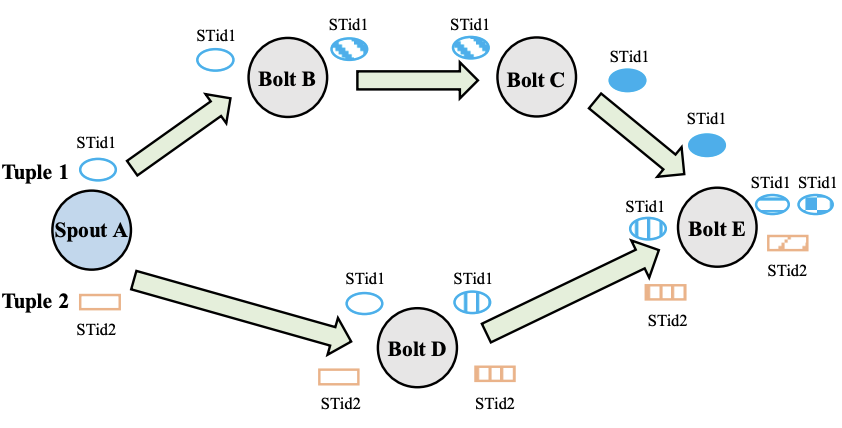

4.2 元组树

Topology中的Spout会源源不断地发射出Tuple，每一条Tuple都会由后续的Bolt处理并演化为新的Tuple。

元组树：Spout发出的Tuple及其衍生出来的Tuple抽象为一棵树

• Spout中每一条元组都对应一棵元组树

Spout-Tuple-id(STid)：Spout中发射Tuple时用户可以为其指定标识

• 该 STid 伴随 Tuple 在处理过程中的演化
• 若该 Tuple 经 Bolt 处理产生多个 Tuple，则 STid 会绑定到产生的所有 Tuple 上
• STid 由用户程序指定，可将多个 Tuple 绑定相同 STid

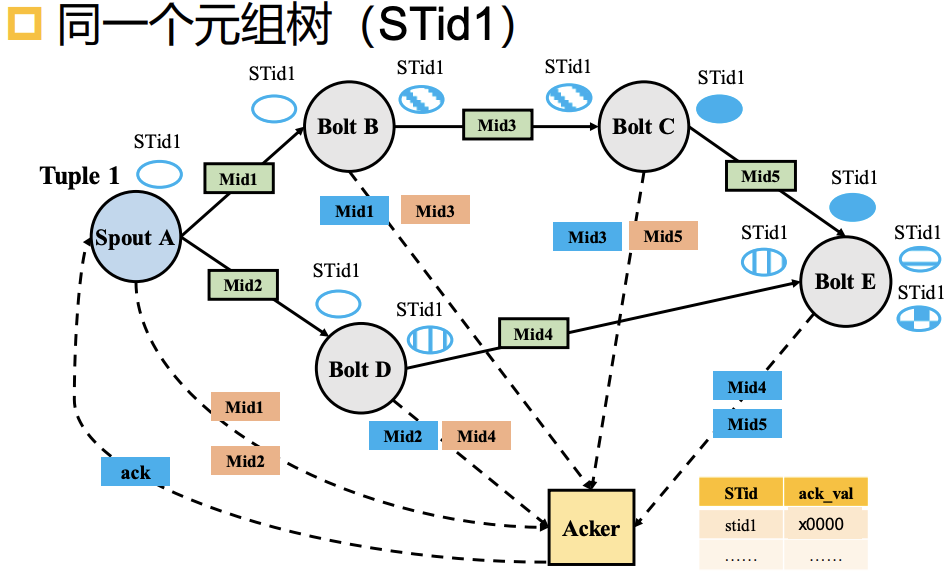

4.3 ACK机制

Mid：元组树中Tuple传输物理表现为组件Task之间的消息传输，消息有64位标识Mid。

Mid 🆚 STid

Mid是系统定义的消息传递标识，每条消息的Mid都不同。
STid是用户定义的标识，同一元组树的STid都相同。

Storm里面有一类特殊的Task作为Acker，负责跟踪Spout发出的元组及其元组树。

ACK机制：

• 上游组件的Task发射消息的同时，会向 Acker 报告 Mid、STid
• 当下游组件的Task接收到消息时，向 Acker 报告 Mid、STid

最简单的消息确认机制：Acker记录上游组件报告的Mid、STid，根据下游组件报告的Mid、STid判断STid对应的元组树中标号为Mid的消息对应的Tuple是否成功传输。

但元组树中Tuple很多，且可能并行向Acker报告Mid和STid，
则Acker端需要维护类似于<STid, list<Mid>>的映射表，维护List对于Acker来说内存开销太大

Acker的数据结构：<STid, ack_val> 映射表

1. 收到Spout发来消息时将相应 STid 的 ack_val 初始化为0
2. Acker接收上下游组件消息时，将 Mid 与映射表对应 STid 的 ack_val 做异或操作
3. 若Acker在设定的时间范围内收到处于拓扑最末端的Bolt报告并且ack_val为0，则Acker会告知相应的Spout：STid对应的元组树已成功处理完

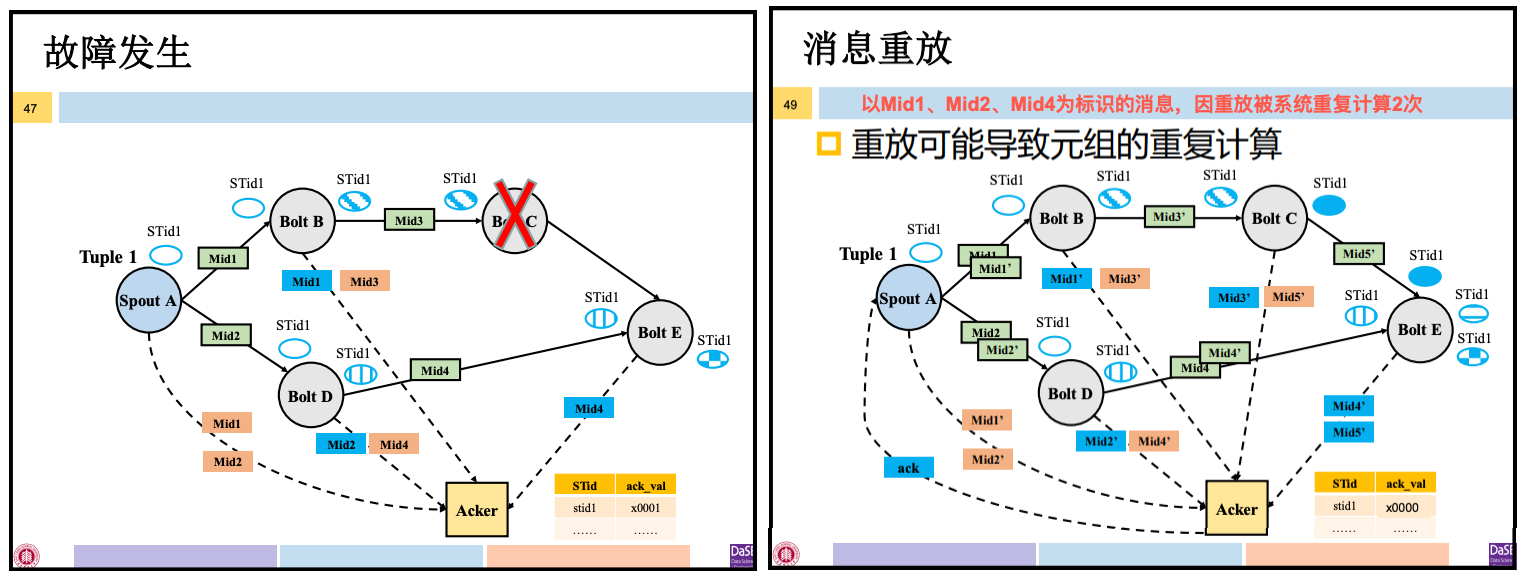

4.4 消息重放

Storm认为消息的传输发生故障

• Acker在设定时间范围内未收到拓扑最末端Bolt发来的关于STid的确认消息 or STid对应的ack_val不为0。

Spout重新发送以STid为标识的元组

• 但这种消息重放机制可能会导致消息的重复计算，达到的是至少一次的容错语义级别
