chapter5 资源管理系统Yarn

目录

• 1 设计思想
  • 1.1 作业与资源管理
  • 1.2 平台与框架
• 2 体系架构
  • 2.1 架构图
  • 2.2 应用程序执行流程
• 3 工作原理
  • 3.1 单平台多框架
  • 3.2 平台资源分配
• 4 容错机制
• 5 典型示例
  • 5.1 MapReduce2.0框架
  • 5.2 Yarn平台运行Spark框架
  • 5.3 Yarn平台运行MapReduce+Spark框架

Yarn最初就为MapReduce设计的资源管理器。

后逐步成为一个通用的资源管理系统，为上层应用提供统一的资源管理和调度。

1 设计思想

1.1 作业与资源管理

第一代MapReduce架构的缺陷：

• 资源管理和作业管理紧密耦合（都由JobTracker负责）。但资源管理与具体的作业无关。
• 作业的控制管理高度集中。JobTracker负责维护所有作业，内存开销大。

Yarn将资源管理从第一代MapReduce中独立出来，通过资源管理与作业相分离形成通用的资源管理系统，并使作业之间相互独立地控制执行。

1.2 平台与框架

平台 🆚 框架

1. 资源管理系统是一个提供资源的平台。e.g., Yarn

2. 运行在资源管理平台上的分布式计算系统称为框架。e.g., MapReduce、Spark、Flink

平台提供资源管理的功能，框架是运行在平台上的系统。

Yarn进行资源管理的粒度是应用——Yarn平台的应用

• 框架的应用与Yarn平台的应用不一定一致，框架可将它的应用/作业映射为Yarn平台的应用
• MapReduce将一个作业对应一个Yarn应用；Spark将一个应用对应一个Yarn应用

MapReduce 🆚 Spark：
MapReduce中一个应用就是一个作业 application = Job
Spark中一个应用可由多个作业构成（Job/DAG）

2 体系架构

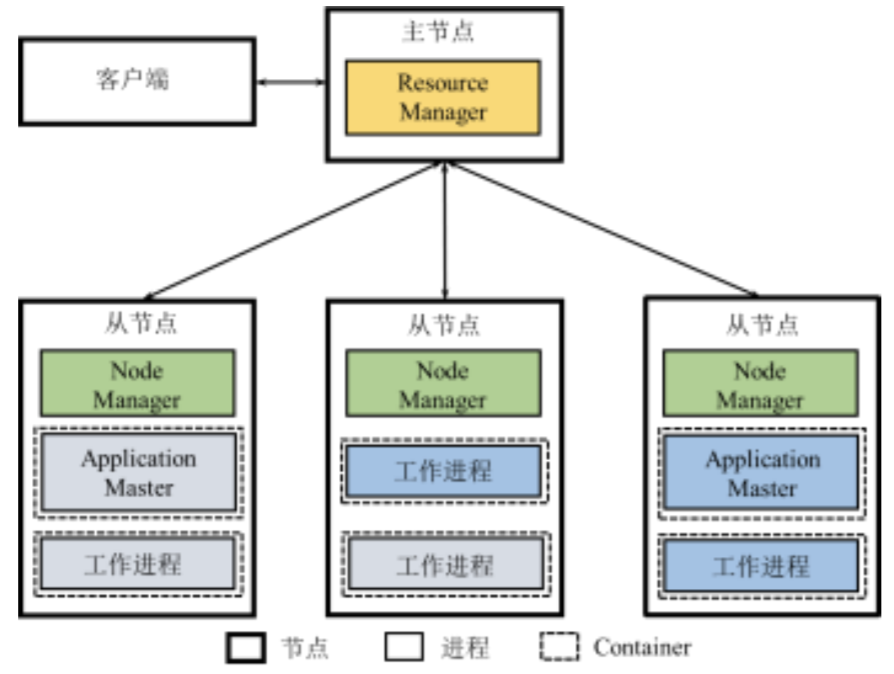

2.1 架构图

Yarn采用主从架构，包括主节点运行的ResourceManager，从节点运行的NodeManager、提交应用程序的客户端Client。ResourceManager、NodeManager是Yarn的常驻进程。

1. ResourceManager（RM）：负责整个系统的资源管理和分配
   • 资源调度器：分配Container、进行资源调度
   • 应用管理器：管理整个系统中运行的所有应用
2. NodeManager（NM）：负责每个节点的资源和任务管理
   • 定期向RM汇报本节点的资源使用情况和Container运行状态
   • 接收并处理来自AM的Container自动/停止等各种请求
3. ApplicationMaster（AM）：每当用户基于Yarn平台提交一个框架应用，Yarn启动一个AM来管理此应用
   • 与RM调度器协商获取资源（Container），将获取的资源分配给作业内部的任务
   • 与NM通信以启动/停止任务，监控所有任务的运行状态，在任务故障时申请资源重启任务
4. Container：可以用于执行应用中具体任务的资源，是资源的抽象表示（动态资源划分单位）

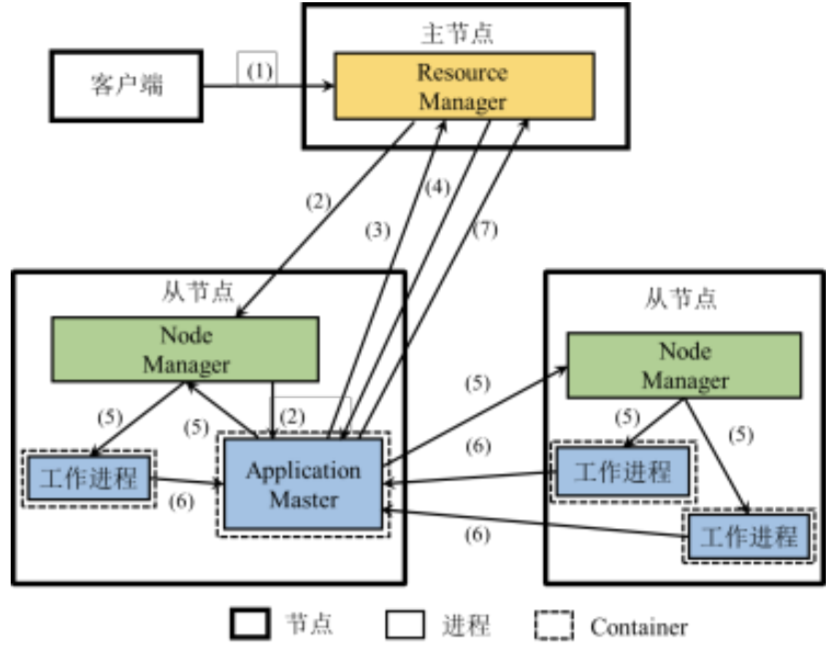

2.2 应用程序执行流程

1. 用户向Yarn提交应用程序
2. RM接收和处理客户端请求，分配Container，在其中启动AM
3. AM向RM注册，将应用解析为作业并分解为若干任务，向RM申请启动任务的资源
4. RM向AM分配Container形式表示的资源。AM在多个任务间进行资源分配
5. AM确定资源分配方案后，与对应NM通信，在相应Container中启动工作进程执行任务
6. 各任务向AM汇报自己的状态和进度
7. 任务执行结束，AM释放占用资源，向RM注销并关闭自己

3 工作原理

3.1 单平台多框架

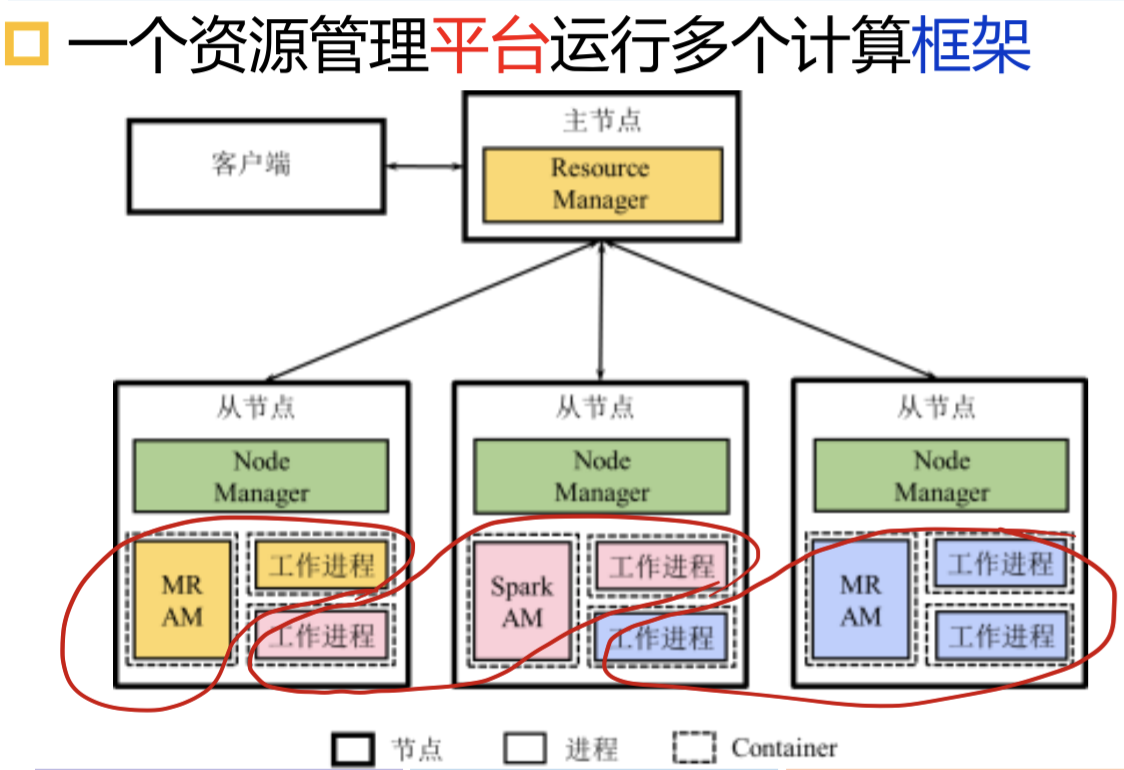

一个资源管理平台Yarn，能运行多个框架，并为多个应用进行资源分配。

通过Yarn，多个框架可部署在同一物理集群上并动态共享资源。

即使是同一类型的应用，也会启动不同的AM，达到应用之间互相独立地控制执行的目的。
如图中两个MapReduce应用

3.2 平台资源分配

ResourceManager的调度器维护了一个或多个应用队列，队列拥有一定资源，同一队列的应用共享队列资源。

Yarn资源分配的对象是应用，队列决定应用资源上限。

资源调度是决定如何将资源分配给队列，以及如何分配给队列中应用的过程。

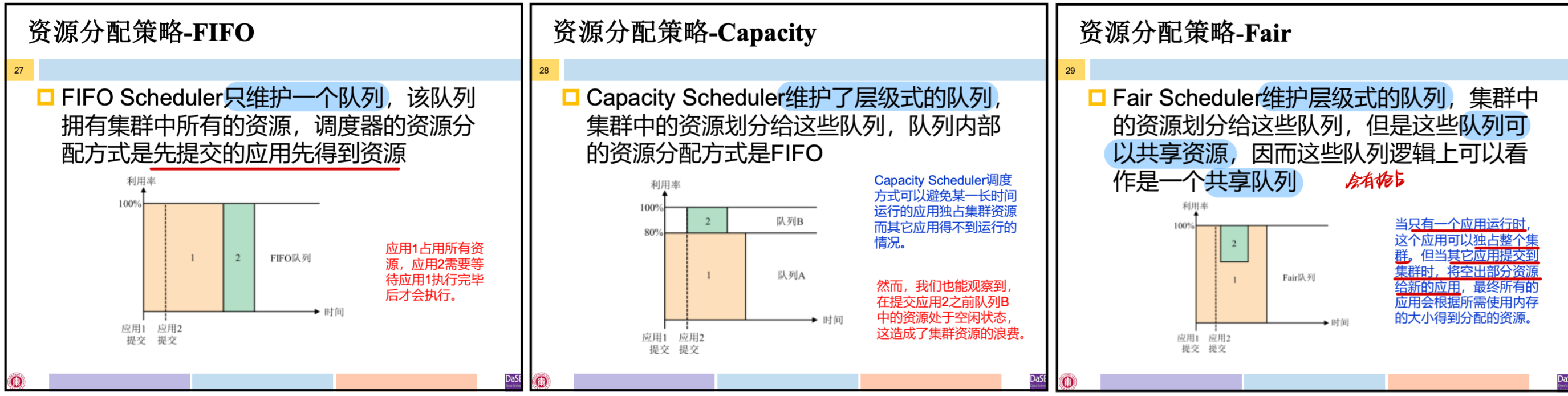

资源分配策略：

1. FIFO：只维护一个队列，队列拥有所有资源，先提交的应用先得到资源
2. Capacity：维护层级式队列，资源划分，队列内部分配方式是FIFO
3. Fair：维护层级式队列，资源划分，队列可共享资源

4 容错机制

1. ResourceManager故障
   • 从持久化存储系统中恢复状态信息，所有应用将会重新执行
   • 可部署多个RM并通过ZooKeeper协调，保证RM的高可用性
2. NodeManager故障
   • RM认定MM节点上所有Container运行的任务均执行失败，将失败信息告诉AM
     • AM将向RM重新申请资源运行任务
     • RM将分配其他节点的Container执行任务
   • 若故障NM恢复，它将向RM重新注册，重置本地的状态信息
3. ApplicationMaster故障：重启AM
4. Container中的任务故障：重启任务

Yarn上层的框架系统的故障恢复由其自身完成，Yarn不管。
Yarn只负责把资源给你重分配。

5 典型示例

5.1 MapReduce2.0框架

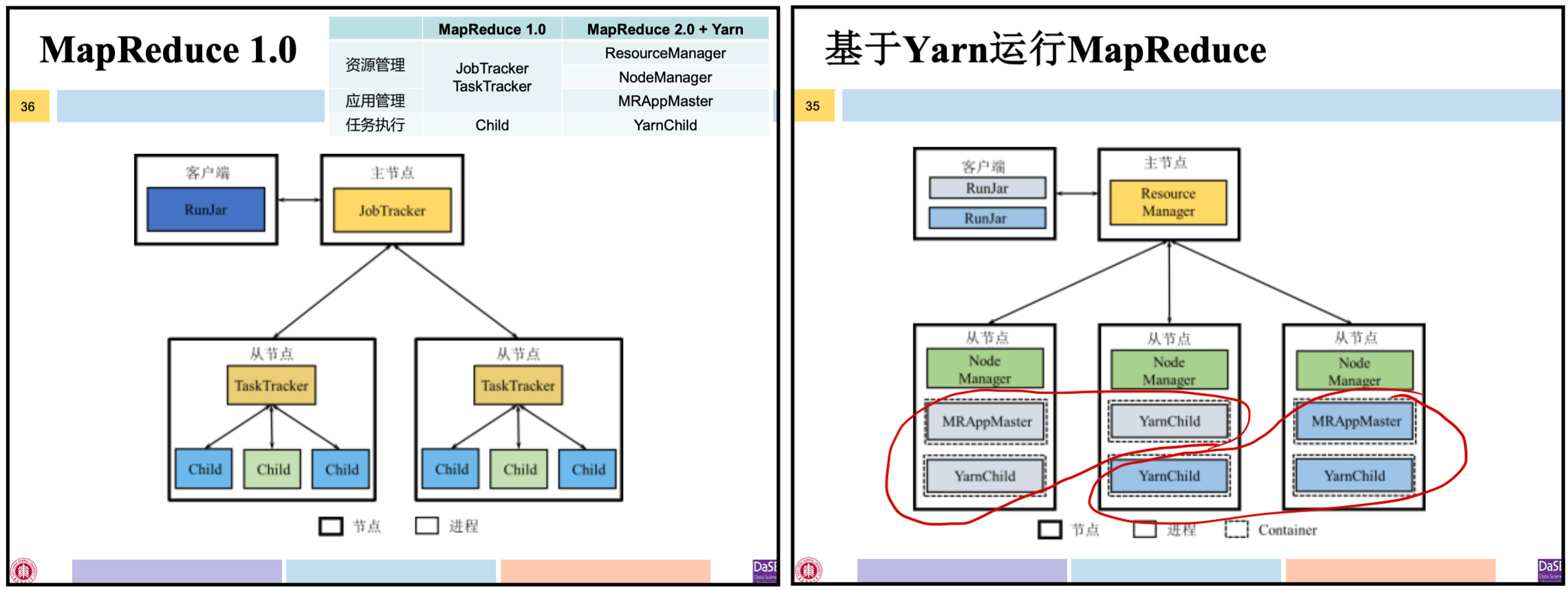

MapReduce1.0 🆚 MapReduce2.0（MapReduce+Yarn）

MapReduce2.0：基于Yarn运行MapReduce，资源管理功能由ResourceManager和NodeManager进程负责。

• 客户端提交MapReduce应用（作业）
• Yarn启动MRAppMaster进程负责管理该应用
• MRAppMaster根据Yarn分配的资源进行任务调度，并启动YarnChild进程负责执行Map、Reduce任务

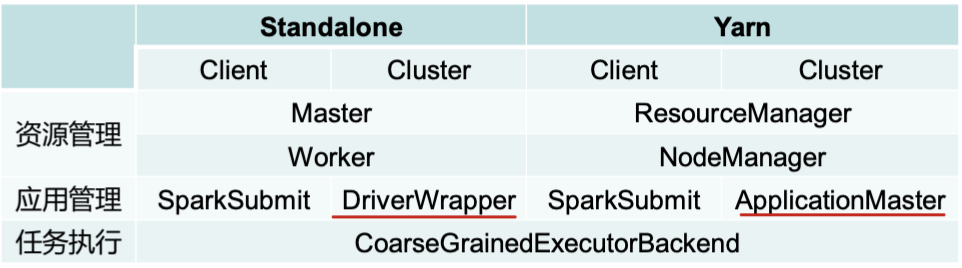

5.2 Yarn平台运行Spark框架

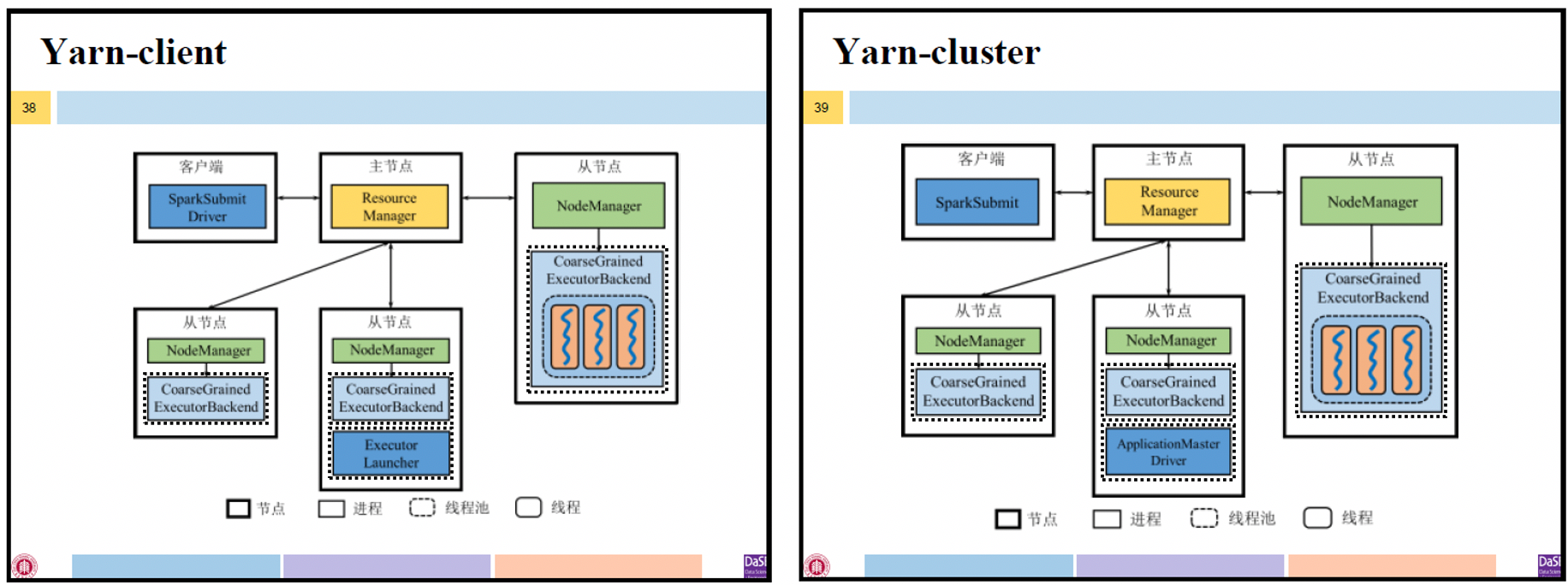

Yarn Cluster：

• 客户端提交Spark应用
• RM随机选取一个NM所在节点启动ApplicationMaster进程，Driver运行在此进程中并由此进程管理该应用
• AM根据Yarn分配的资源进行任务调度，并启动CoarseGrainedExecutorBackend进程执行任务

Driver存在于NodeManager上的某一个ApplicationMaster

Yarn Client：

• 客户端提交Spark应用
• RM随机选取一个NM所在节点启动ExecutorLauncher进程，只负责向RM申请资源启动CoarseGrainedExecutorBackend进程，不负责运行Driver。

Driver和客户端同一个进程
ApplicationMaster：名为ExecutorLauncher，既不管理资源也不管理应用，仅负责资源的申请和释放

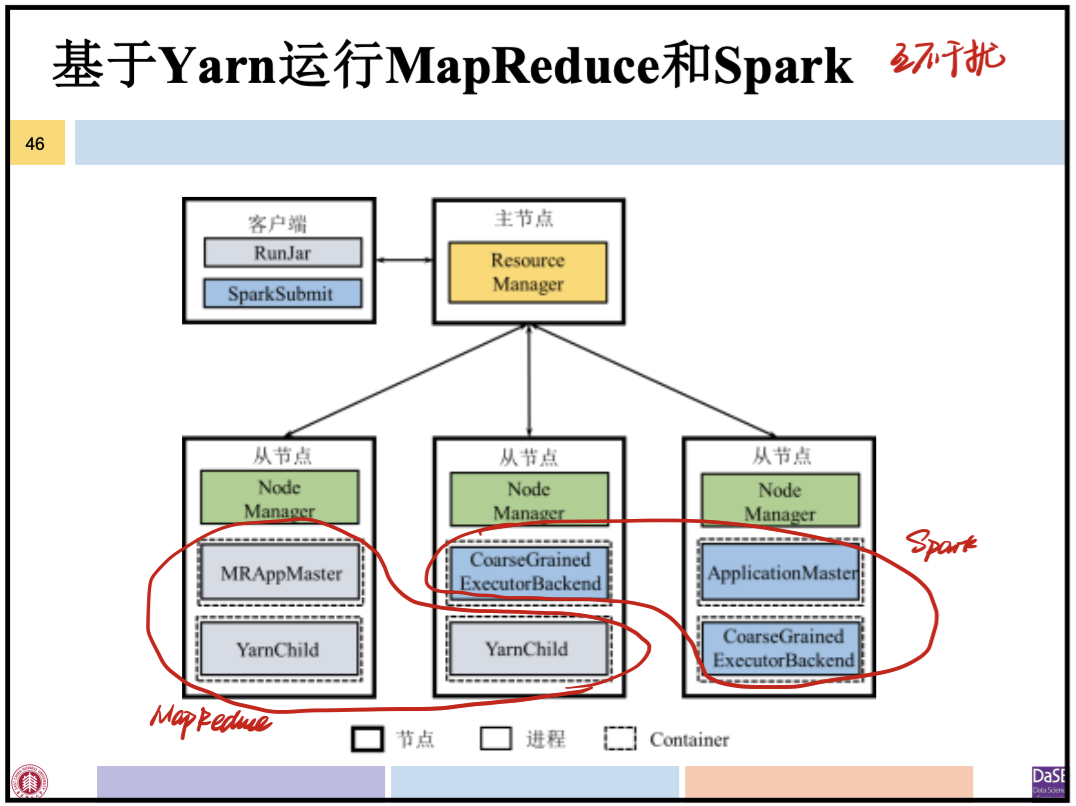

5.3 Yarn平台运行MapReduce+Spark框架

Yarn平台可同时运行多种不同的框架，并有Yarn负责统一的资源管理。

图中Spark应用程序以Yarn Cluster模型执行
