前言
项目中需要用到工作流引擎来设计部分业务流程，框架选型最终选择了 Camunda7，关于 Camunda以及 Activity 等其他工作流 引擎的介绍及对比不再介绍，这里只介绍与现有Springboot项目的集成以及具体使用及配置
概念
- 流程（PROCESS） : 通过工具建模最终生成的BPMN文件，里面有整个流程的定义
- 流程实例（Instance） ：流程启动后的实例
- 流程变量（Variables） ：流程任务之间传递的参数
- 任务（TASK） ：流程中定义的每一个节点
- 流程部署 ：将之前流程定义的.bpmn文件部署到工作流平台
核心组件
- Process Engine -流程引擎
- Web Applicatons - 基于web的管理页面
API介绍
官方文档
- https://docs.camunda.org/manual/7.18/user-guide/process-engine/process-engine-api/
下面是官网的一些文档，有时间可以看看，下面说一些核心的东西。
ProcessEngine
为流程引擎，可以通过他获取相关service，里面集成了很多相关service，默认实现如下：
RepositoryService
此服务提供用于管理和操作部署和流程定义的操作，使用camunda的第一要务
RuntimeService
运行相关，启动流程实例、删除、搜索等
TaskService
所有围绕任务相关的操作，如完成、分发、认领等
HistoryService
提供引擎搜集的历史数据服务
IdentityService
用户相关，实际中用不太到
SpringBoot集成
依赖集成
maven
- https://mvnrepository.com/search?q=org.camunda.bpm.springboot
可以根据需要引用版本，我这边用的是 7.18
需要3个maven依赖，分别是对应 流程引擎、Web管理平台、提供rest api操作接口包
<dependency>
<groupId>org.camunda.bpm.springboot</groupId>
<artifactId>camunda-bpm-spring-boot-starter</artifactId>
<version>7.18.0</version>
</dependency>
<dependency>
<groupId>org.camunda.bpm.springboot</groupId>
<artifactId>camunda-bpm-spring-boot-starter-rest</artifactId>
<version>7.18.0</version>
</dependency>
<dependency>
<groupId>org.camunda.bpm.springboot</groupId>
<artifactId>camunda-bpm-spring-boot-starter-webapp</artifactId>
<version>7.18.0</version>
</dependency>
数据库
我这边使用的是mysql，建了个新库 camunda（可自定义），启动后会自动生成所需表结构
推荐程序员摸鱼地址：
https://www.yoodb.com/slack-off/home.html
POM文件
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>
<parent>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-parent</artifactId>
<version>2.7.3</version>
<relativePath/> <!-- lookup parent from repository -->
</parent>
<groupId>com.example</groupId>
<artifactId>camunda-demo</artifactId>
<version>0.0.1-SNAPSHOT</version>
<name>camunda-demo</name>
<description>camunda-demo</description>
<properties>
<java.version>17</java.version>
</properties>
<dependencies>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter</artifactId>
</dependency>
<dependency>
<groupId>org.camunda.bpm.springboot</groupId>
<artifactId>camunda-bpm-spring-boot-starter</artifactId>
<version>7.18.0</version>
</dependency>
<dependency>
<groupId>org.camunda.bpm.springboot</groupId>
<artifactId>camunda-bpm-spring-boot-starter-rest</artifactId>
<version>7.18.0</version>
</dependency>
<dependency>
<groupId>org.camunda.bpm.springboot</groupId>
<artifactId>camunda-bpm-spring-boot-starter-webapp</artifactId>
<version>7.18.0</version>
</dependency>
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
<version>8.0.32</version>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-test</artifactId>
<scope>test</scope>
</dependency>
</dependencies>
<build>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
</plugin>
</plugins>
</build>
</project>
application.yml
server:
port: 8081
# camunda登录信息配置
camunda.bpm:
admin-user:
id: admin #用户名
password: 123456 #密码
firstName: yu
filter:
create: All tasks
# mysql连接信息
spring:
datasource:
driver-class-name: com.mysql.cj.jdbc.Driver
url: jdbc:mysql://localhost:8101/camunda
username: root
password: 123456
type: com.mysql.cj.jdbc.MysqlDataSource

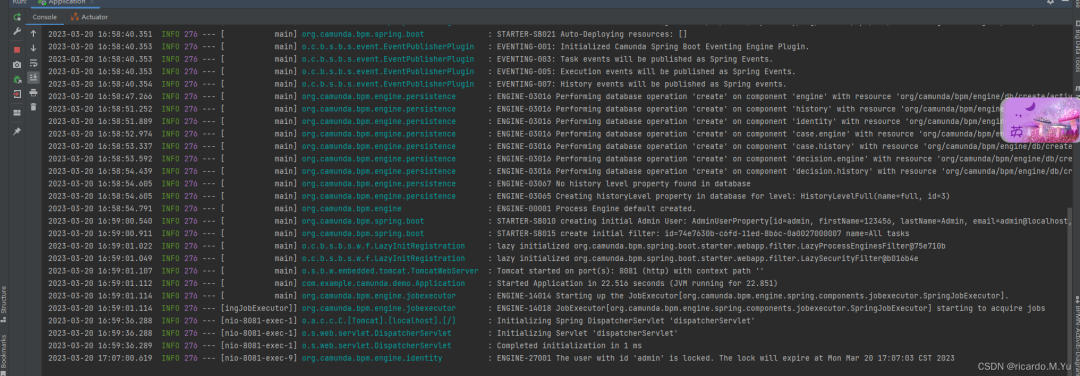

启动效果
准备好前置工作，启动后效果如下：
数据库表结构

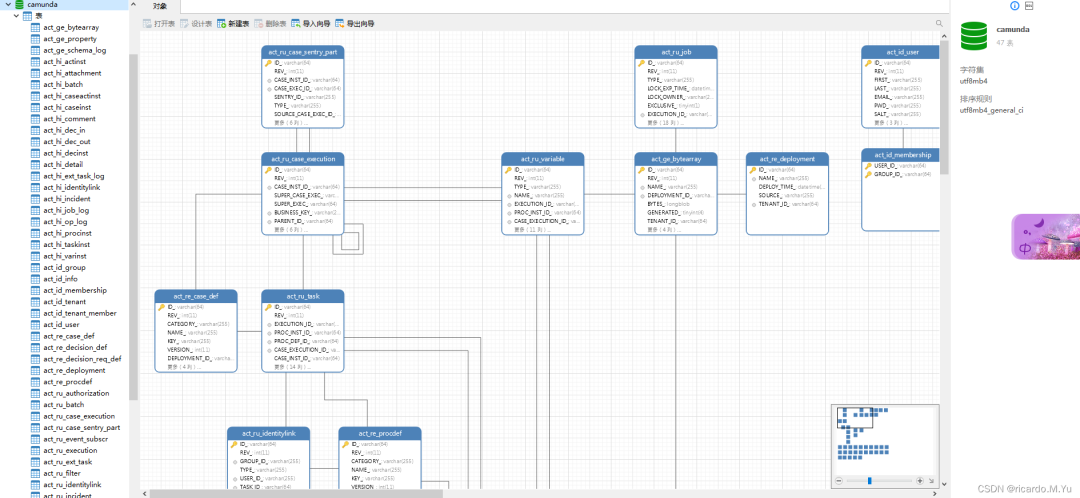

启动后自动生成的表结构如下
大概有这么几个表模块，重要的详细介绍下：

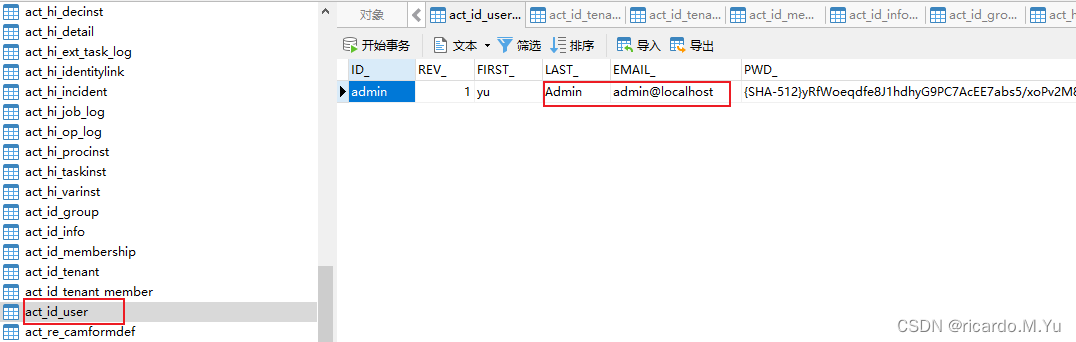

- ACT_ID_
这部分表示用户模块，配置文件里面的用户，信息就在此模块
- ACT_HI_
表示流程历史记录
act_hi_actinst：执行的活动历史act_hi_taskinst：执行任务历史act_hi_procinst：执行流程实例历史act_hi_varinst：流程变量历史表- ACT_RE_
表示流程资源存储
act_re_procdef：流程定义存储act_re_deployment: 自动部署，springboot每次启动都会重新部署，生成记录- ACT_RU_
表示流程运行时表数据，流程结束后会删除
act_ru_execution：运行时流程实例act_ru_task：运行时的任务act_ru_variable：运行时的流程变量- ACT_GE_
流程通用数据
act_ge_bytearray：每次部署的文件2进制数据，所以如果文件修改后，重启也没用，因为重新生成了记录，需要清掉数据库，或者这个表记录

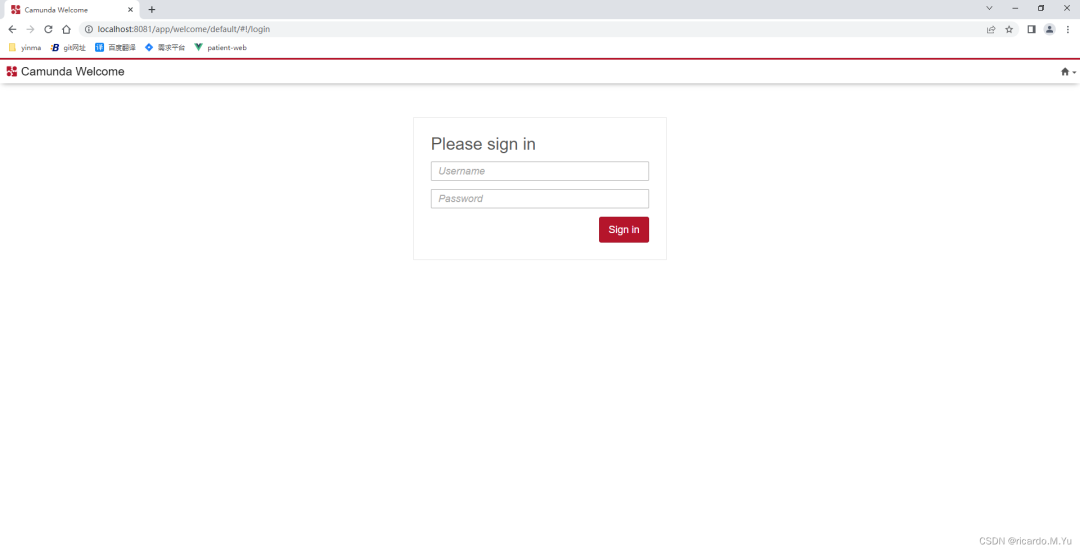

登录界面
登录地址为 http://localhost:8081/，输入用户名密码即为配置文件里面的 admin,123456

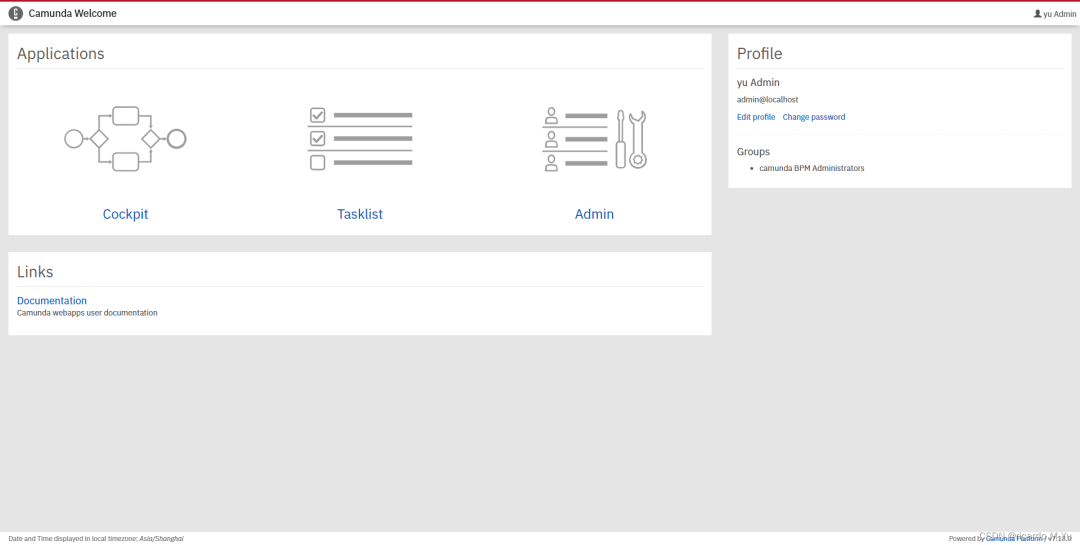

主控制台
登陆成功后，如下所示，具体的使用在下面介绍
具体业务集成
绘制流程图
下载

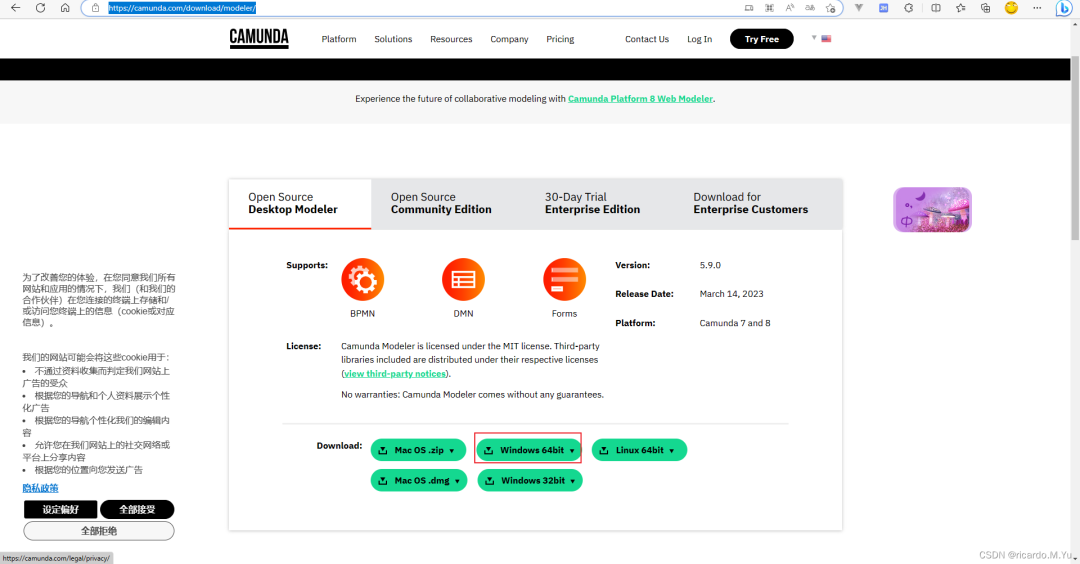

首先需要一个工具 Camunda Modeler 来画，下载地址：
- https://camunda.com/download/modeler/

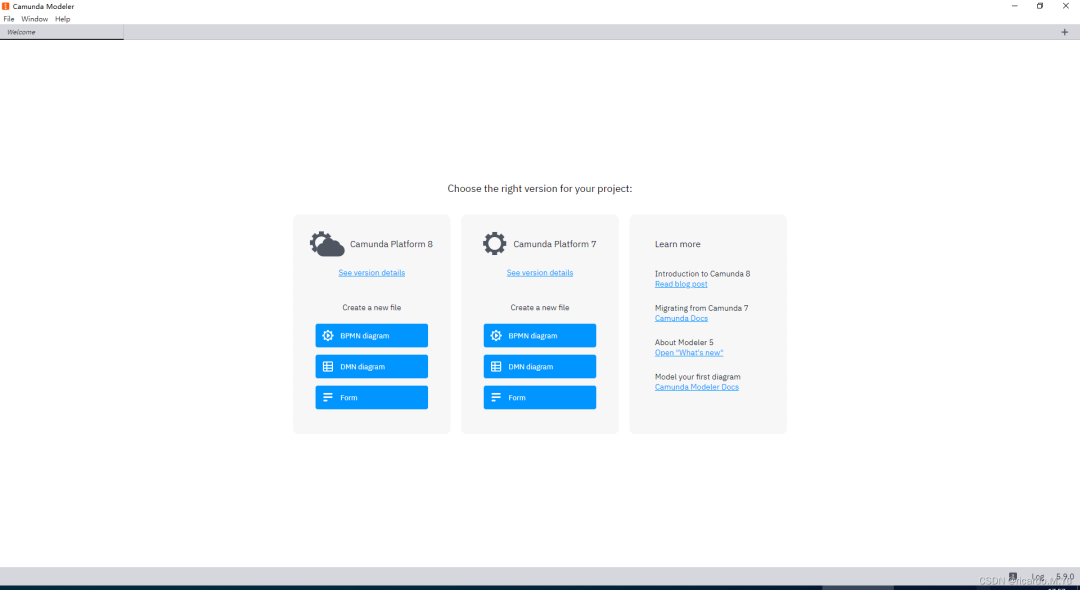

解压缩后打开如下：
绘制

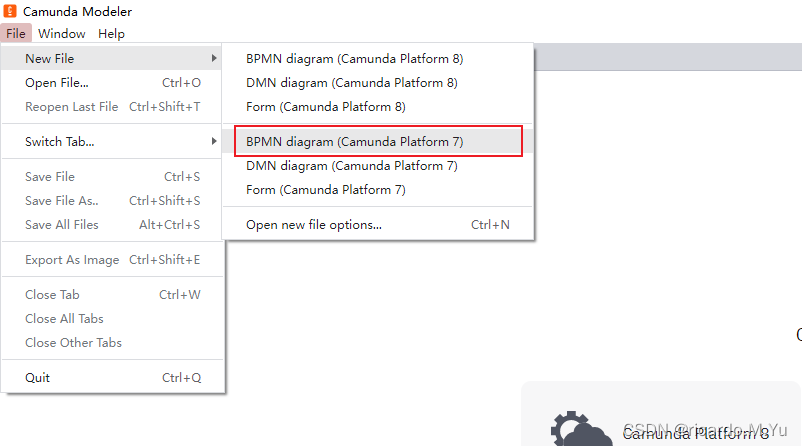

新建一个

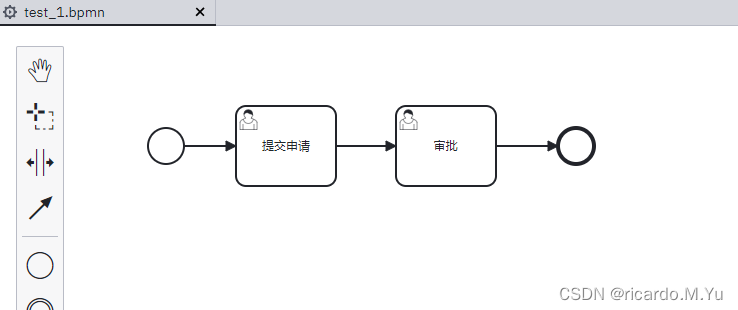

我这边稍微画了一个，具体怎么画，就不在细说了，最后效果如下，模拟了个OA的流程

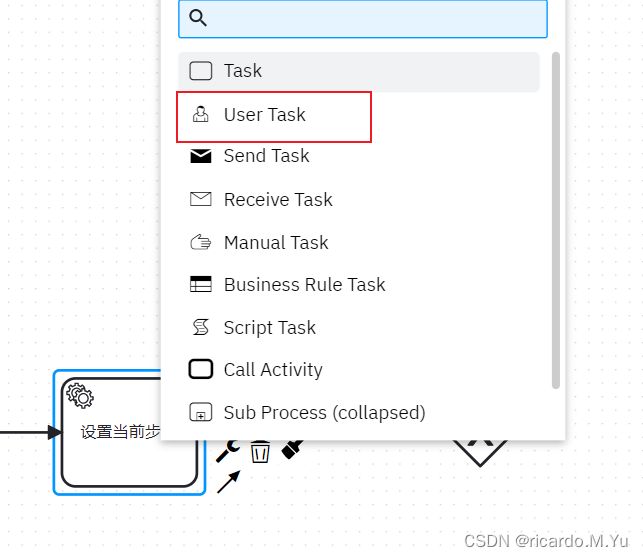

任务分类
只介绍最常用的两种
- 用户任务 （User Task）
具体来说就是需要手动执行的任务，即需要我们这变写完业务代码后，调用代码
taskService.complete(taskId, variables);
才会完成的任务

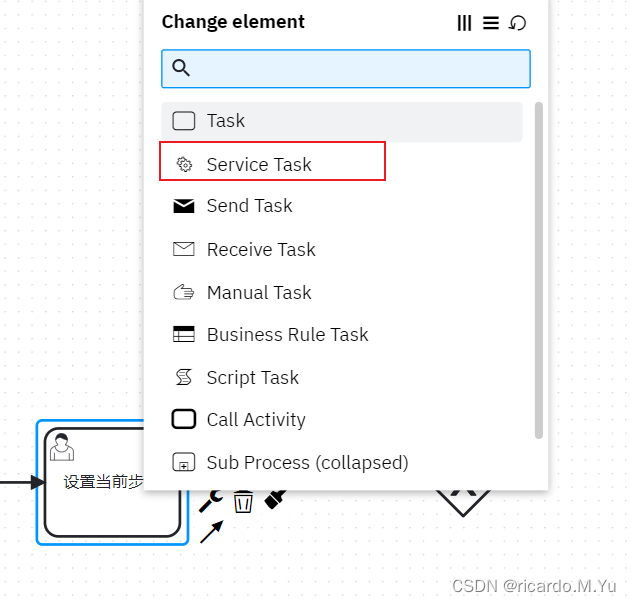

- 系统任务（Service Task）
系统会自动帮我们完成的任务

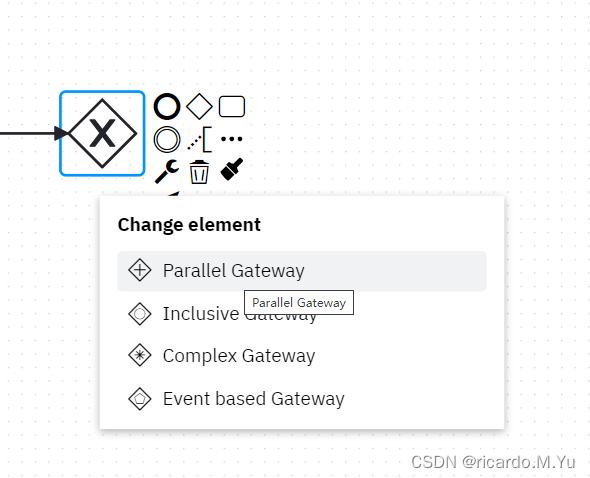

网关
分为这么几类，会根据我们传入的流程变量及设定的条件走
- 排他网关（exclusive gateway）
这个网关只会走一个，我们走到这个网关时，会从上到下找第一个符合条件的任务往下走
- 并行网关（Parallel Gateway）
这个网关不需要设置条件，会走所有的任务
- 包含网关（Inclusive Gateway）
这个网关会走一个或者多个符合条件的任务
示例

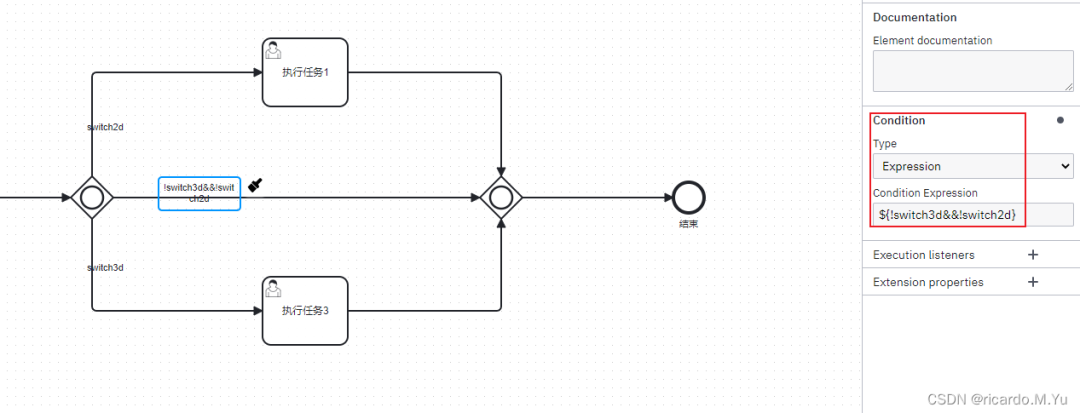

如上图包含网关，需要在网关的连线初设置表达式 condition，参数来自于流程变量
两个参数：
switch2d 、 switch3d
- 如果 都为true，则走任务1，3
- 如果 switch2d 为true switch3d为false，则只走任务1
- 如果 switch3d 为true switch2d为false，则只走任务3
- 如果都为false，则直接走网关，然后结束
引入项目

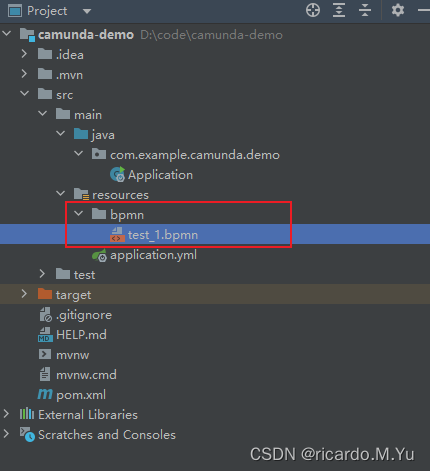

将画好的流程图保存文件为 test_1.bpmn，在刚才的springboot项目中resources新建一个bpmn文件夹，放进去，

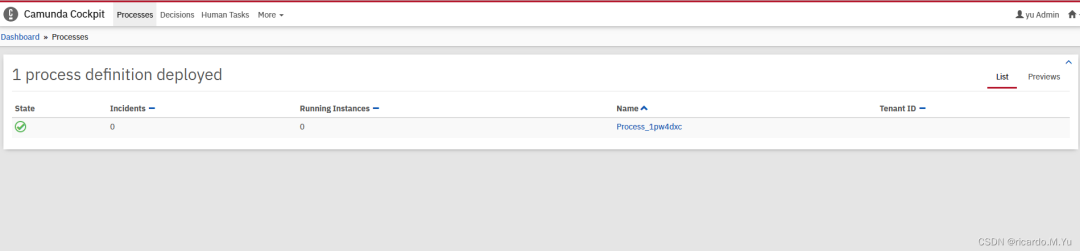

重启项目，发现web界面中已经被集成进来了
具体开发
写几个测试controller和service

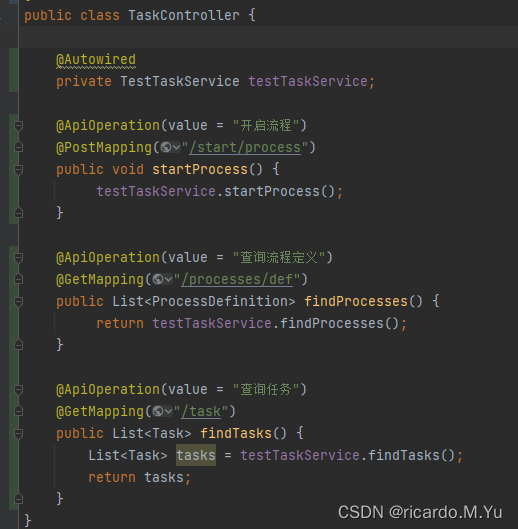

controller
service
public void startProcess() {
ProcessInstance instance = runtimeService.startProcessInstanceByKey("key");
System.out.println(instance.toString());
}
public List<ProcessDefinition> findProcesses() {
return repositoryService.createProcessDefinitionQuery().list();
}
public List<Task> findTasks() {
return taskService.createTaskQuery().list();
}
启动流程成功，说明问题不大，接下来详细业务改进。
下一篇介绍详细的业务集成及各种API（变量传递、自动任务）的使用
API使用
流程相关API
创建流程：
会同时创建第一个任务
ProcessInstance instance = runtimeService.startProcessInstanceByKey(processKey, params);
暂停流程
流程暂停后，再执行相关任务会报错，需要先重新激活任务
runtimeService.suspendProcessInstanceById(instance.getId());
重新激活流程
runtimeService.activateProcessInstanceById(instance.getId());
删除流程
会同时删除任务
runtimeService.deleteProcessInstance(instance.getId(), "手动删除");
以上都可以在流程历史表 act_hi_procinst 里查询
任务相关API
基于service的查询类，都可先构建一个 query，然后在附上查询条件，实例几个
List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery().list();
List<Task> list = taskService.createTaskQuery().taskAssignee("zhangsan").list();
List<ProcessInstance> instances = runtimeService.createProcessInstanceQuery().listPage(1, 10);
查询历史任务
List<HistoricProcessInstance> list = historyService.createHistoricProcessInstanceQuery().list();
查询当前任务/分页
List<Task> list = taskService.createTaskQuery().orderByTaskCreateTime().desc().list();
任务回退
大体思路是拿到当前的任务，及当前任务的上一个历史任务，然后重启
代码示例
Task activeTask = taskService.createTaskQuery()
.taskId(taskId)
.active()
.singleResult();
List<HistoricTaskInstance> historicTaskInstance = historyService.createHistoricTaskInstanceQuery()
.processInstanceId(instanceId)
.orderByHistoricActivityInstanceStartTime()
.desc()
.list();
List<HistoricTaskInstance> historicTaskInstances = historicTaskInstance.stream().filter(v -> !v.getTaskDefinitionKey().equals(activeTask.getTaskDefinitionKey())).toList();
Assert.notEmpty(historicTaskInstances, "当前已是初始任务！");
HistoricTaskInstance curr = historicTaskInstances.get(0);
runtimeService.createProcessInstanceModification(instanceId)
.cancelAllForActivity(activeTask.getTaskDefinitionKey())
.setAnnotation("重新执行")
.startBeforeActivity(curr.getTaskDefinitionKey())
.execute();
流程变量
包括流程中产生的变量信息，包括控制流程流转的变量，网关、业务表单中填写的流程需要用到的变量等。很多地方都要用到
流程变量变量传递
变量最终会存在 act_ru_variable 这个表里面

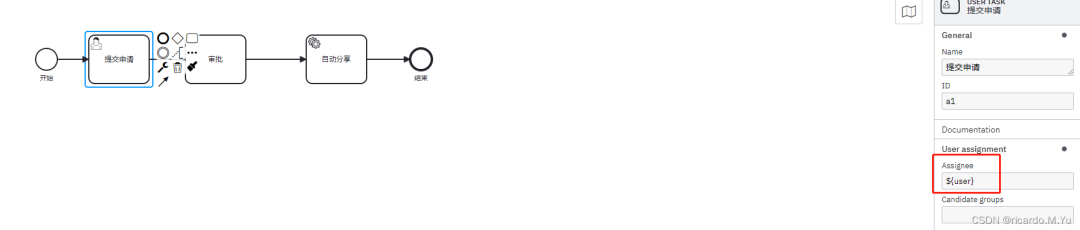

在绘制流程图的时候，如果是用户任务（userService） 可以设置变量，比如执行人，
写法有这么几种方式
- 写死，就比如 zhangsan
- 表达式，比如上面写的
${user}，这种需要传入参数，其实就是启动参数的时候传入，传入参数，可选值为一个Map<String, Object>，之后的流程可查看次参数，上面写的是 user， 所以map里面的key需要带着user，不然会报错。

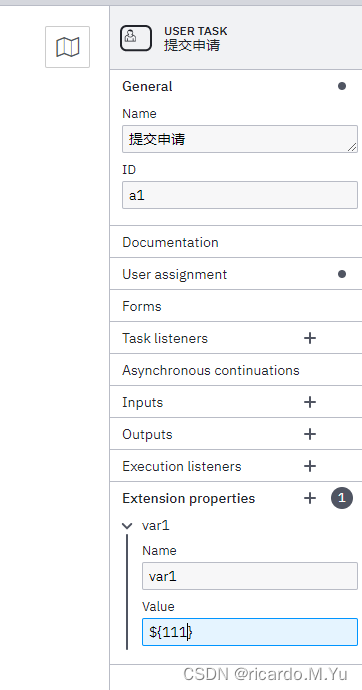

关于扩展变量，可在流程图绘制这么设定，传递方式还是一样，流程图里面在下面写：
代码：
ProcessInstance instance = runtimeService.startProcessInstanceByKey(key, new HashMap<>());
变量设置
runtimeService.setVariable(instance.getId(), Constants.PATIENT_ID, relatedId);
变量查询
Object variable = runtimeService.getVariable(instance.getId(), Constants.GENERAL_ID);
历史变量查询
HistoricVariableInstance variableInstance = historyService.createHistoricVariableInstanceQuery().processInstanceId(bo.getId().toString()).
variableName(Constants.PATIENT_ID).singleResult();
//变量值
variableInstance.getValue();
//变量名称
variableInstance.getName();
针对后端来说任务类型主要有两种。
用户任务-userTask
即需要用户参与的任务，因为工作流执行过程中需要涉及到审批、过审之类的需要用户参与的任务，这个时候需要用户参与，然后调用接口完成任务。
服务任务-serviceTask
即自动执行的任务，比如用户提交后，系统自动存储、修改状态等自动完成的任务。
Type
任务类型是关键，可根据配型配置实现调用 java的方法，spring 的bean方法，等等有这么几种类型

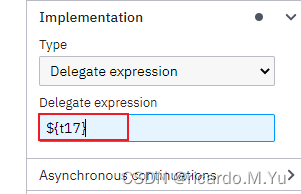

推荐使用 -- Delegate Expression !!!
在系统任务中，因为是自动执行，所以实际应用中需要嵌入各种业务逻辑，可以在流程图设计中，按照下面方式调用java代码执行，在spring中配置同名的bean
配置表达式，可以实现JavaDelegate接口使用类名配置，快捷写法如下，比较推荐下面这种，此种可灵活配置bean和spring结合使用，注入service等业务方法
@Bean("t17")
JavaDelegate t17() {
return execution -> {
Map<String, Object> variables = execution.getVariables();
Task task = taskService.createTaskQuery().processInstanceId(execution.getProcessInstanceId()).singleResult();
//业务逻辑
task.setOwner(String.valueOf(dentistId));
};
}
Java Class ：
配置java类名，需要实现JavaDelegate接口，注意是全路径名，不可以使用Spring的bean配置！！！
@Component
public class T17Delegate implements JavaDelegate {
@Override
public void execute(DelegateExecution execution) throws Exception {
String taskId = execution.getId();
String instanceId = execution.getProcessInstanceId();
Map<String, Object> variables = execution.getVariables();
}
}
下面两种可使用spring的配置
Expression：
EL表达式，调用java类的方法 ，规范：
expression=“#{monitorExecution.execution(execution)}”
@Component("monitorExecution")
public class MonitorExecution {
public void execution(DelegateExecution execution){
String processInstanceId = execution.getProcessInstanceId();
}
}
任务监听器 - Task Listener
任务监听器用于在某个与任务相关的事件发生时执行自定义Java逻辑或表达式。它只能作为用户任务的子元素添加到流程定义中。
请注意，这也必须作为BPMN 2.0扩展元素的子级和Camunda命名空间中发生，因为任务侦听器是专门为Camunda引擎构建的。
适用场景：
@Bean
TaskListener t21() {
return delegateTask -> {
String taskId = delegateTask.getId();
String instanceId = delegateTask.getProcessInstanceId();
Map<String, Object> variables = delegateTask.getVariables();
// TODO: 20log/3/22
delegateTask.setVariable("", "");
};
}
执行监听器 - Execution Listener
执行侦听器在流程执行过程中发生某些事件时执行外部Java代码或计算表达式。可以用在任何任务中，可以捕获的事件有：
- 流程实例的开始和结束。
- 进行过渡。
- 活动的开始和结束。
- 网关的开始和结束。
- 中间事件的开始和结束。
- 结束开始事件或开始结束事件
适用场景：每个任务结束时设置任务进度
public class ExampleExecutionListenerOne implements ExecutionListener {
public void notify(DelegateExecution execution) throws Exception {
execution.setVariable("variableSetInExecutionListener", "firstValue");
execution.setVariable("eventReceived", execution.getEventName());
}
}

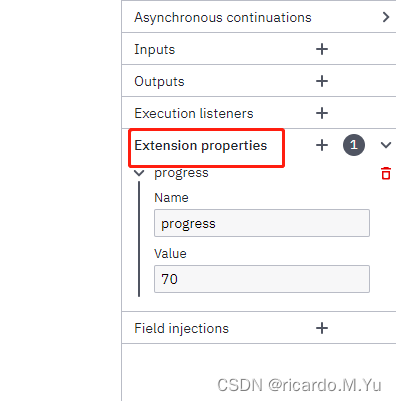

扩展属性- Extension properties
扩展属性适用于很多自定义的业务属性，比如设置业务流程进度
流程权限及创建人设置
IdentityService为鉴权相关服务，但是我们实际开发中，一般会用到我们自己的鉴权系统，所以可以使用camunda提供的api来设置，具体可以看IdentityServiceImpl这个类，其中也是使用了ThreadLocal来保存鉴权信息 ，代码在下面
private ThreadLocal<Authentication> currentAuthentication = new ThreadLocal<Authentication>();
用户信息设置：
// Userutil是我们自己封装的用户工具类
identityService.setAuthenticatedUserId(UserUtil.getUserId().toString());
//获取
Authentication authentication = identityService.getCurrentAuthentication();
他内置很多比如开启流程时候，会默认找当前登录的人，这个类DefaultHistoryEventProducer
// set super process instance id
ExecutionEntity superExecution = executionEntity.getSuperExecution();
if (superExecution != null) {
evt.setSuperProcessInstanceId(superExecution.getProcessInstanceId());
}
//state
evt.setState(HistoricProcessInstance.STATE_ACTIVE);
// set start user Id
evt.setStartUserId(Context.getCommandContext().getAuthenticatedUserId());
任务执行人及发起人设置
//根据任务id设置执行人
taskService.setAssignee(task.getId(), UserUtil.getUserId().toString());
