hal【看门狗配置】STM32调试时防止被看门狗复位的解决办法

STM32F103C8的例子

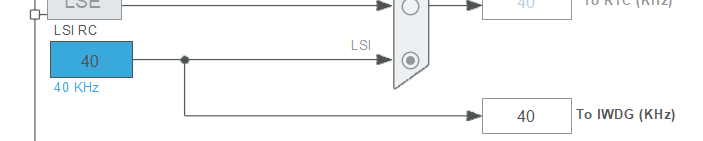

 IWDG的配置项，40k/16=2.5khz,T=1/f=0.4ms

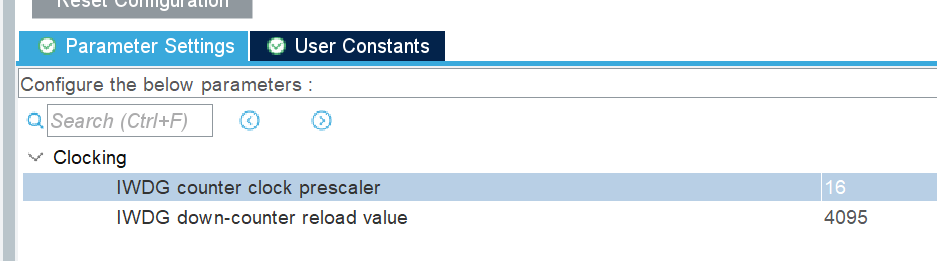

下图的最大喂狗时间就是4095*0.4=1638毫秒

 以我目前的配置习惯， os指示灯闪烁周期也就是1.5秒，直接把喂狗放在闪灯任务里就行了

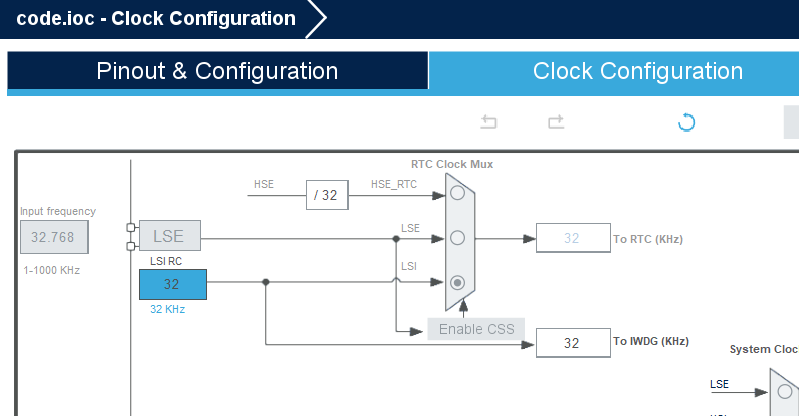

独立看门狗的时钟为32k分频

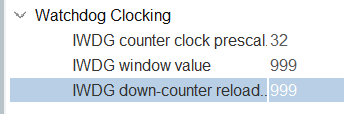

可以配置为32分频，这样就是1khz，方便计算





 初始化后，看门狗就启动了，不需要另外手工启动

喂狗

 HAL_IWDG_Refresh(&hiwdg);



但，调试的时候，看门狗也会把程序复位，这是不行的，所以

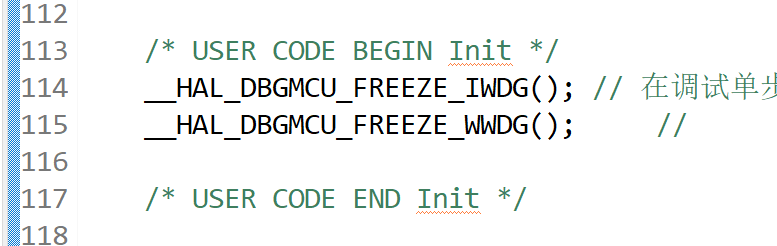

  找个地方把这两句放进去就好了

    __HAL_DBGMCU_FREEZE_IWDG();    // 在调试单步时，独立看门狗iwdg暂停    The independent watchdog counter clock is stopped when the core is halted
    __HAL_DBGMCU_FREEZE_WWDG();        //窗口狗也暂停

 这样，调试进入断点时不管停留多久，都不会触发看门狗

但在运行时，照样会出发看门狗

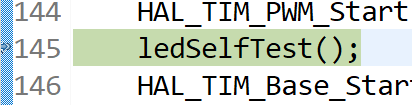

可以做一个简单的测试，初始化后，调用这两句

然后写一个延时空跑 时间超过喂狗时间

前边加断点，停留，不复位

运行这个耗时的部分， 系统复位，并且重新进入这个点
