国产无线模块就是坑，没有示波器你不要碰

事情是这样的

采购了一些深水宝某鸟无线的模块，6通道，对应的输出模块6通道分别控制6个射灯

由于数据手册对于发射电流一个字都没提

所以就根据经验，在vcc旁边放了一个100nF,应该是x7r

我是用单片机io直接驱动，发射倒是没问题

 然而，事情开始变得不简单

我换成使用595驱动，结果，模块指示灯都不亮了，但是吧，偶尔能看到数据发射出来

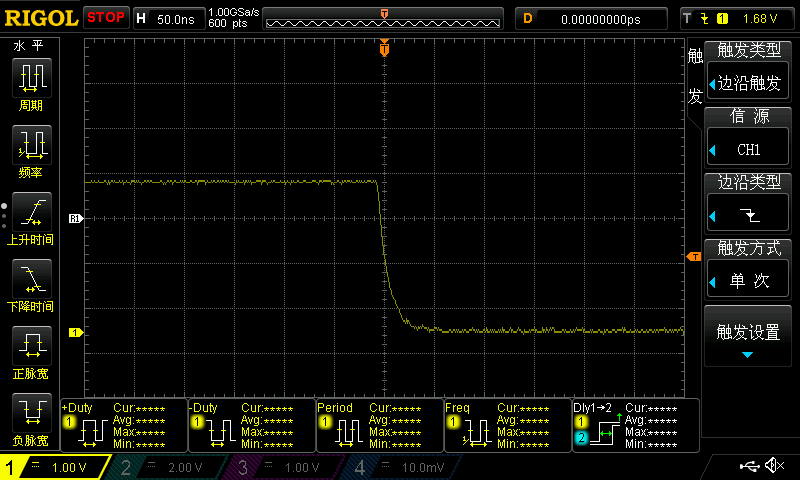

于是乎抓一下波看看吧，可以看到低电平的下降沿非常完美的

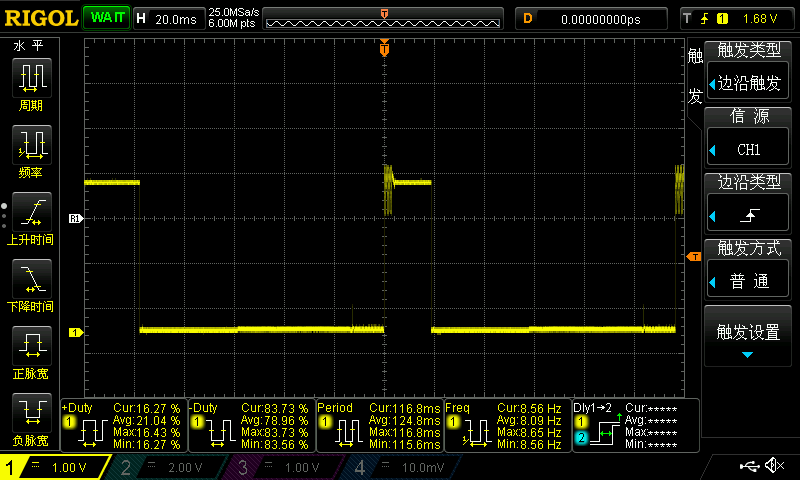

但是当我缩放之后发现，咿？

 io被释放之后，出现了震荡，而且，还不是常规的震荡，这样可不行，我得放大看一下

难道是io释放后由于某些原因震荡了？

放大一看，不对啊

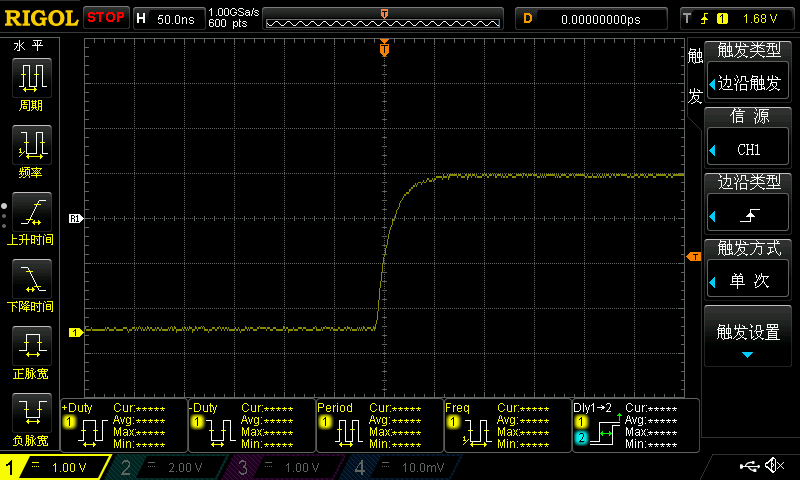

波形爬升是没问题的，也很完美

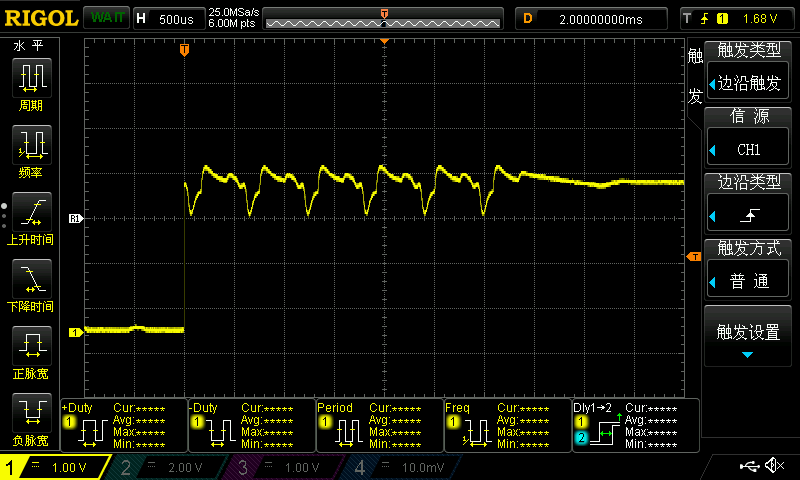

再仔细检查，发现，震荡是出现在爬升到3.3之后的一段时间

嗯，事情变得诡异了，我看着这些波，陷入了沉思

要不，我检查一下VCC看看？这时候，我的猫突然给我提了一嘴

说干就干

把通道2连到VCC

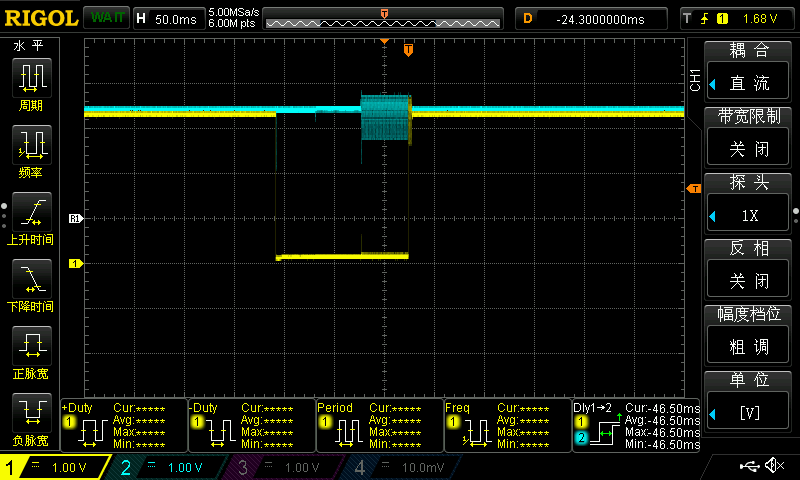

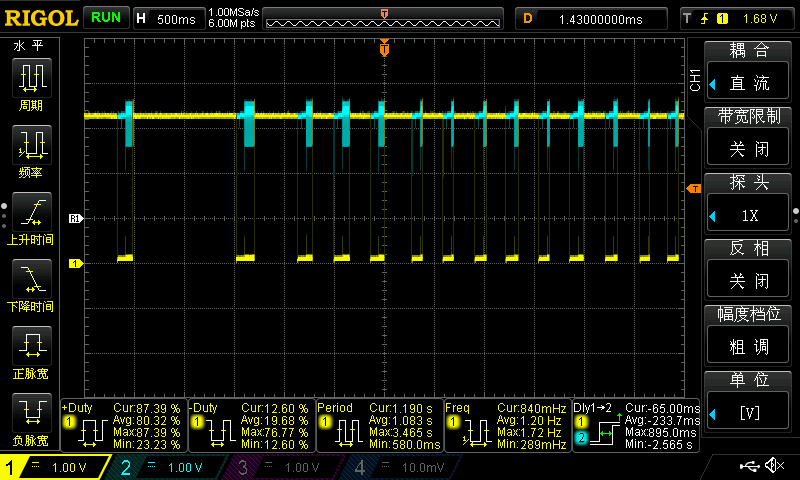

果真发现了问题，踏马的，每一次发射时，电源轨都会被拉低1v左右，不过看起来好像不是一直拉低

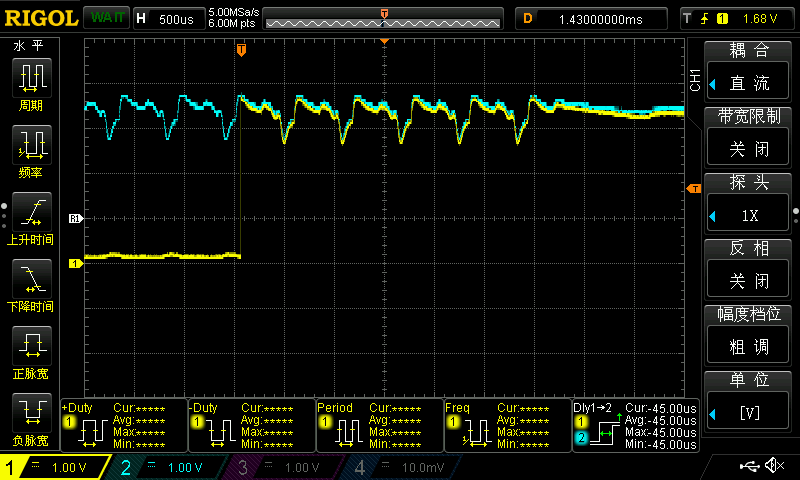

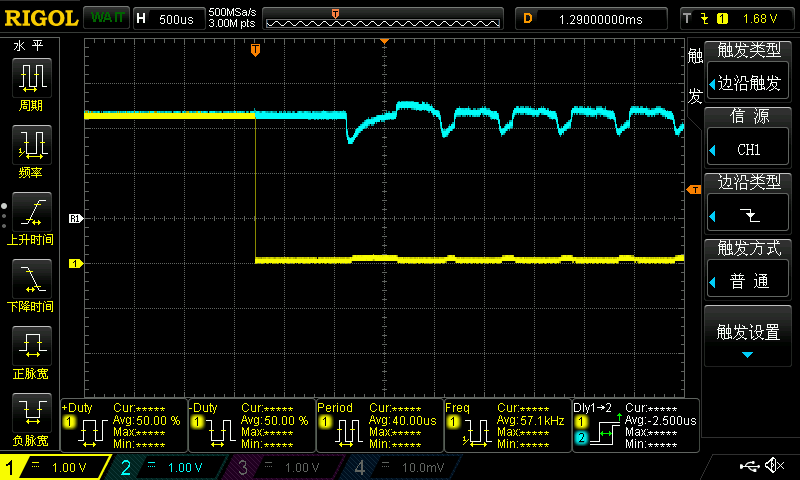

放大一看，奥，原来是释放io前一段时间，vcc就蹦迪了，为什么是发射一段时间后？？

百撕不得骑姐啊

“要不你再试试一直按着不动”我的狗子也狗子也凑过来说道

果不其然

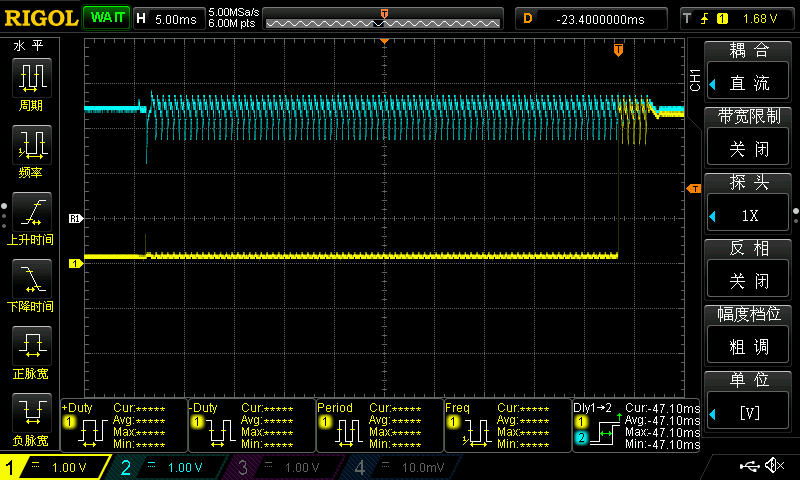

其实只要是发射，vcc就一直震荡

至于刚才为啥是释放io前vc震荡，是因为，发射时间不够长

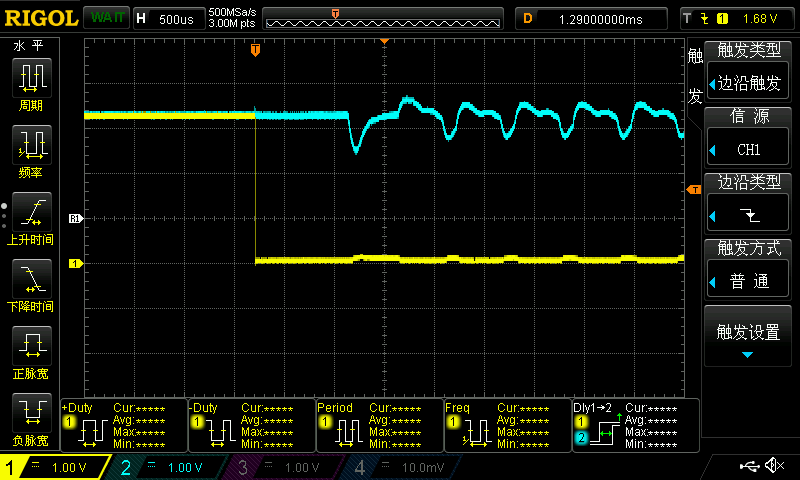

哦，我的上帝啊，瞧瞧这些该死的震荡波形

我敢打赌，我会狠狠的踢它们的屁股

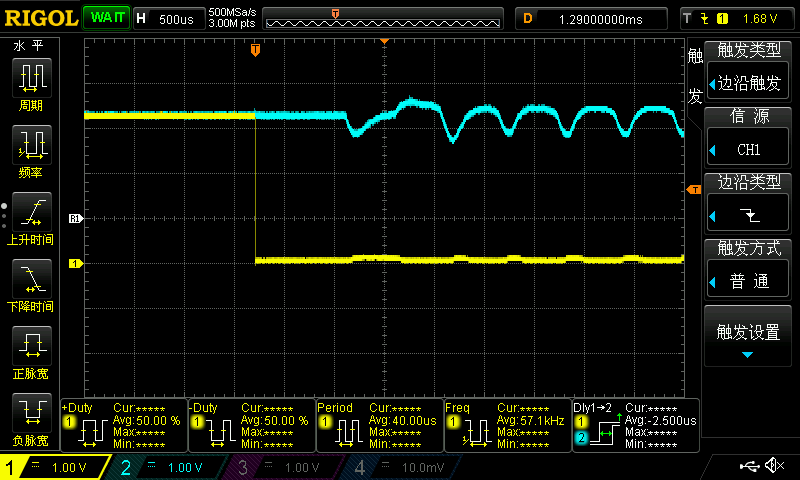

于是乎，我把100nf换成了1uf

然后我又换成了10uf

然后我又换成了22uf

有用，但也没完全有用

一不做二不休

直接上一个220uf固态

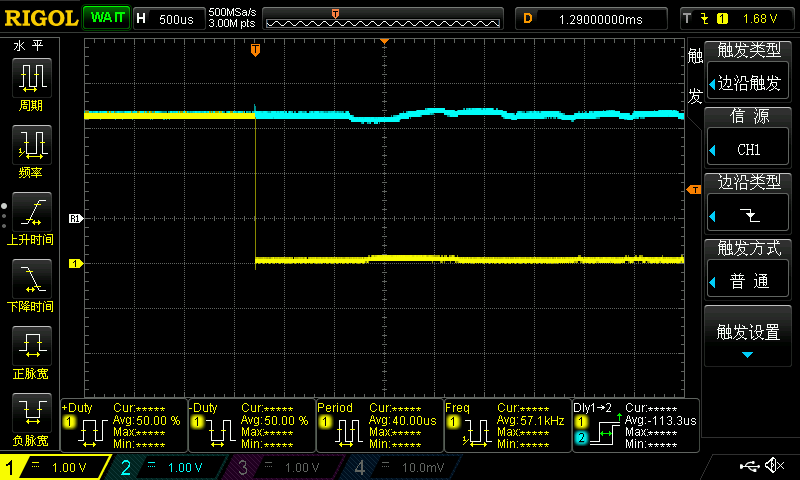

嗯，好像差不多了，上升沿也漂亮多了，但是还不够漂亮



于是乎，我又干了一个680uf的固态上去

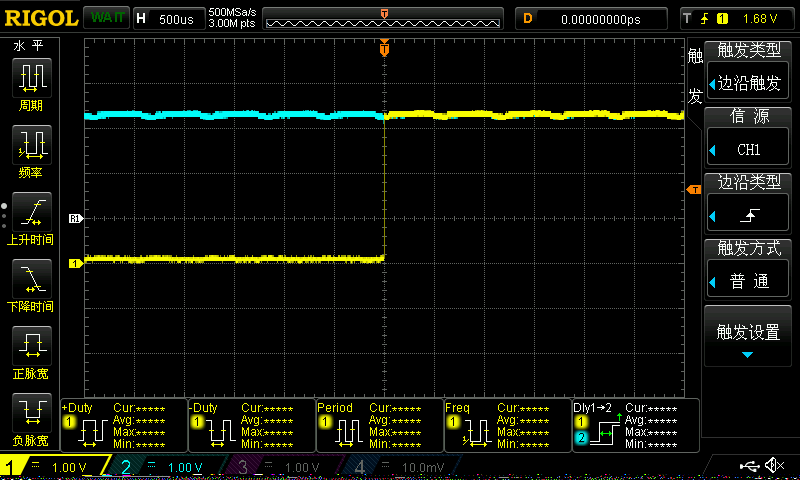

嗯，波形基本一条直线了

还想看？

没了

至此

这个奇怪的问题解决

这个经验告诉大家，无线模块，最好还是买进口的吧

国产的，是真的不行

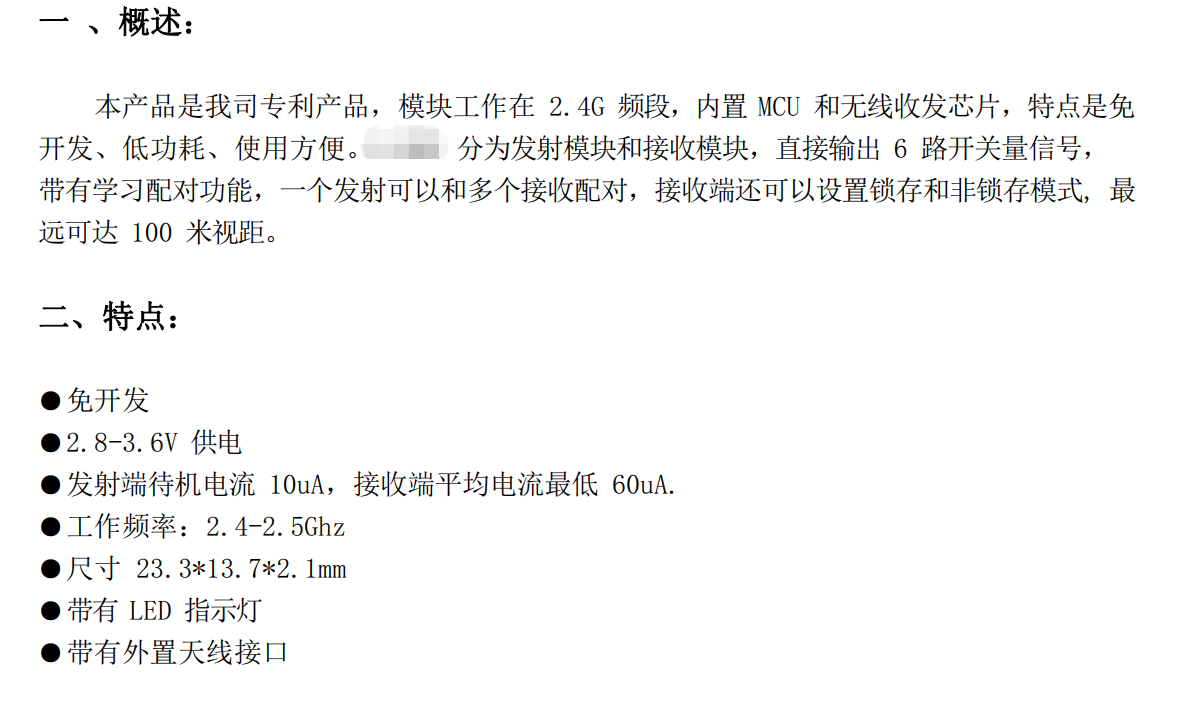

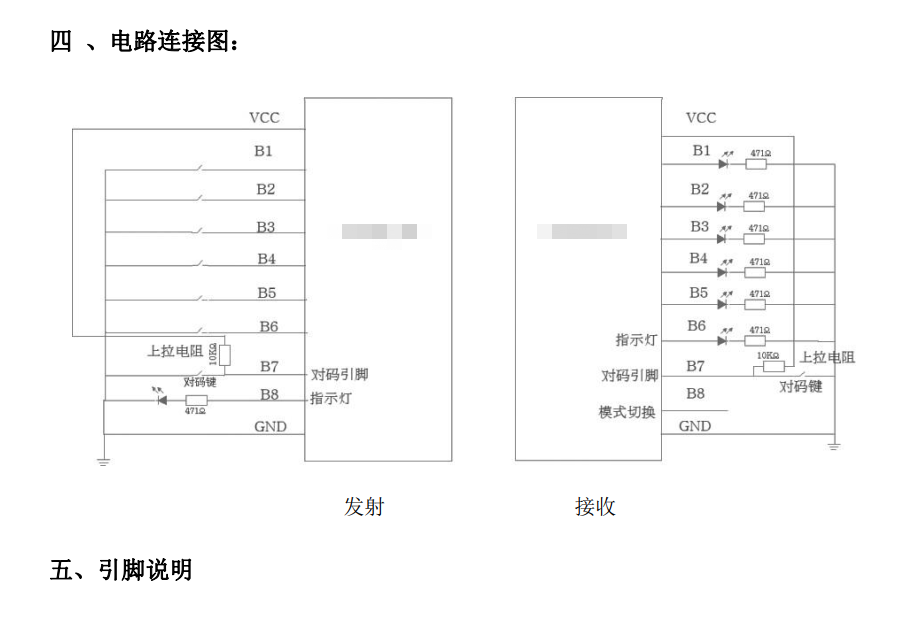

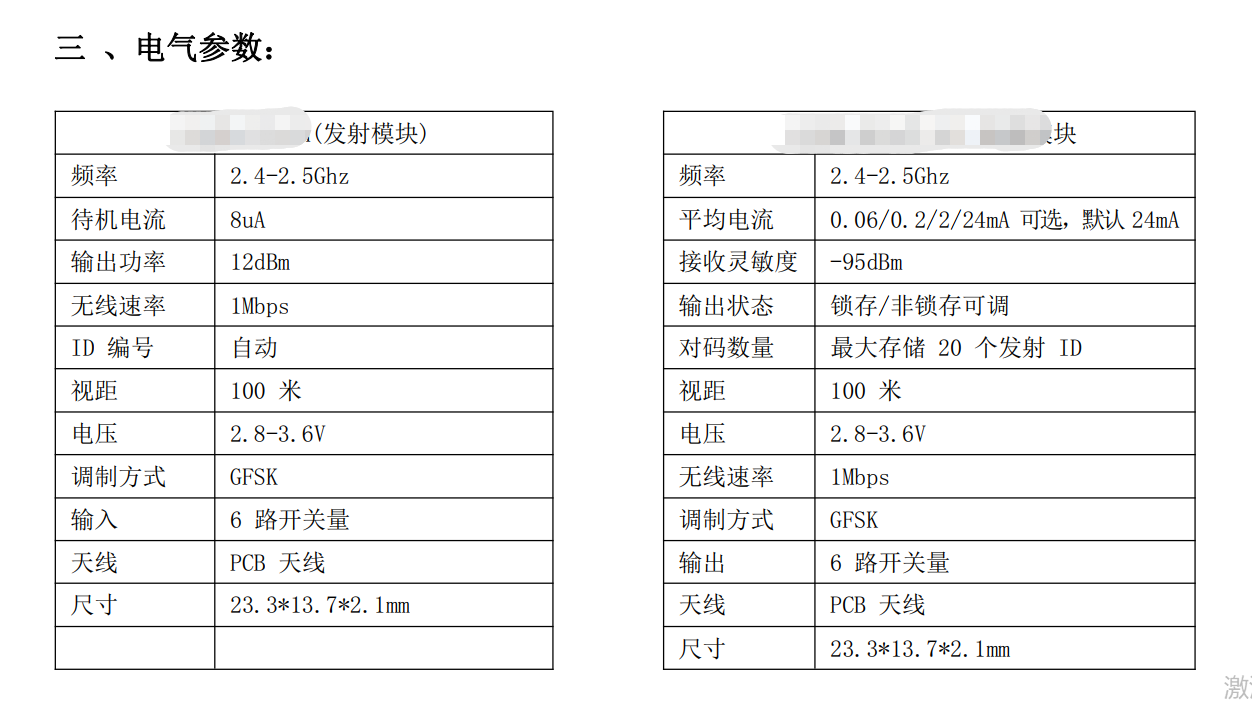

顺便放一些模块的规格书，大家来围观











 垃圾中的战斗机啊
