Flink的八种分区策略源码解读
Flink包含8中分区策略，这8中分区策略(分区器)分别如下面所示，本文将从源码的角度一一解读每个分区器的实现方式。
- GlobalPartitioner
- ShufflePartitioner
- RebalancePartitioner
- RescalePartitioner
- BroadcastPartitioner
- ForwardPartitioner
- KeyGroupStreamPartitioner
- CustomPartitionerWrapper
继承关系图
接口
名称
ChannelSelector
实现
public interface ChannelSelector<T extends IOReadableWritable> {
/**
* 初始化channels数量，channel可以理解为下游Operator的某个实例(并行算子的某个subtask).
*/
void setup(int numberOfChannels);
/**
*根据当前的record以及Channel总数，
*决定应将record发送到下游哪个Channel。
*不同的分区策略会实现不同的该方法。
*/
int selectChannel(T record);
/**
*是否以广播的形式发送到下游所有的算子实例
*/
boolean isBroadcast();
}
抽象类
名称
StreamPartitioner
实现
public abstract class StreamPartitioner<T> implements
ChannelSelector<SerializationDelegate<StreamRecord<T>>>, Serializable {
private static final long serialVersionUID = 1L;
protected int numberOfChannels;
@Override
public void setup(int numberOfChannels) {
this.numberOfChannels = numberOfChannels;
}
@Override
public boolean isBroadcast() {
return false;
}
public abstract StreamPartitioner<T> copy();
}
继承关系图

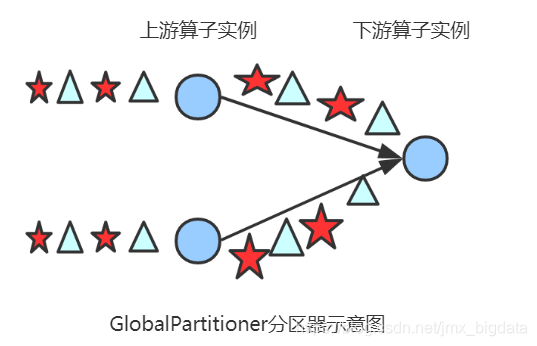

GlobalPartitioner
简介
该分区器会将所有的数据都发送到下游的某个算子实例(subtask id = 0)
源码解读
/**
* 发送所有的数据到下游算子的第一个task(ID = 0)
* @param <T>
*/
@Internal
public class GlobalPartitioner<T> extends StreamPartitioner<T> {
private static final long serialVersionUID = 1L;
@Override
public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
//只返回0，即只发送给下游算子的第一个task
return 0;
}
@Override
public StreamPartitioner<T> copy() {
return this;
}
@Override
public String toString() {
return "GLOBAL";
}
}
图解
ShufflePartitioner
简介
随机选择一个下游算子实例进行发送
源码解读
/**
* 随机的选择一个channel进行发送
* @param <T>
*/
@Internal
public class ShufflePartitioner<T> extends StreamPartitioner<T> {
private static final long serialVersionUID = 1L;
private Random random = new Random();
@Override
public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
//产生[0,numberOfChannels)伪随机数，随机发送到下游的某个task
return random.nextInt(numberOfChannels);
}
@Override
public StreamPartitioner<T> copy() {
return new ShufflePartitioner<T>();
}
@Override
public String toString() {
return "SHUFFLE";
}
}
图解

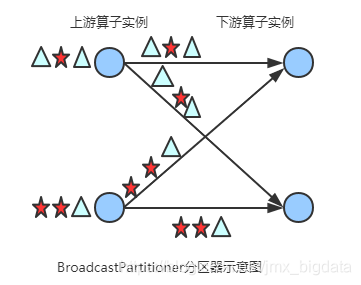

BroadcastPartitioner
简介
发送到下游所有的算子实例
源码解读
/**
* 发送到所有的channel
*/
@Internal
public class BroadcastPartitioner<T> extends StreamPartitioner<T> {
private static final long serialVersionUID = 1L;
/**
* Broadcast模式是直接发送到下游的所有task，所以不需要通过下面的方法选择发送的通道
*/
@Override
public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
throw new UnsupportedOperationException("Broadcast partitioner does not support select channels.");
}
@Override
public boolean isBroadcast() {
return true;
}
@Override
public StreamPartitioner<T> copy() {
return this;
}
@Override
public String toString() {
return "BROADCAST";
}
}
图解

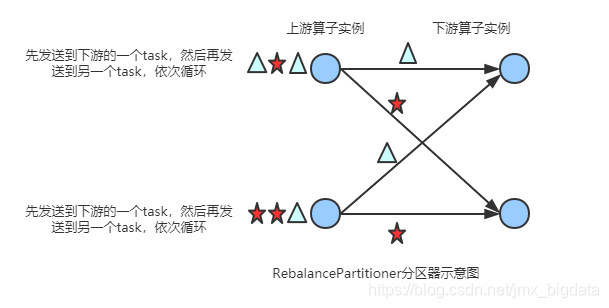

RebalancePartitioner
简介
通过循环的方式依次发送到下游的task
源码解读
/**
*通过循环的方式依次发送到下游的task
* @param <T>
*/
@Internal
public class RebalancePartitioner<T> extends StreamPartitioner<T> {
private static final long serialVersionUID = 1L;
private int nextChannelToSendTo;
@Override
public void setup(int numberOfChannels) {
super.setup(numberOfChannels);
//初始化channel的id，返回[0,numberOfChannels)的伪随机数
nextChannelToSendTo = ThreadLocalRandom.current().nextInt(numberOfChannels);
}
@Override
public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
//循环依次发送到下游的task，比如：nextChannelToSendTo初始值为0，numberOfChannels(下游算子的实例个数，并行度)值为2
//则第一次发送到ID = 1的task，第二次发送到ID = 0的task，第三次发送到ID = 1的task上...依次类推
nextChannelToSendTo = (nextChannelToSendTo + 1) % numberOfChannels;
return nextChannelToSendTo;
}
public StreamPartitioner<T> copy() {
return this;
}
@Override
public String toString() {
return "REBALANCE";
}
}
图解

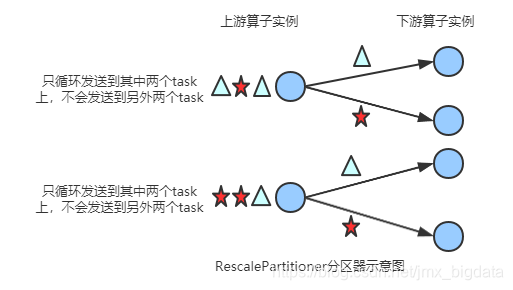

RescalePartitioner
简介
基于上下游Operator的并行度，将记录以循环的方式输出到下游Operator的每个实例。
举例: 上游并行度是2，下游是4，则上游一个并行度以循环的方式将记录输出到下游的两个并行度上;上游另一个并行度以循环的方式将记录输出到下游另两个并行度上。
若上游并行度是4，下游并行度是2，则上游两个并行度将记录输出到下游一个并行度上；上游另两个并行度将记录输出到下游另一个并行度上。
源码解读
@Internal
public class RescalePartitioner<T> extends StreamPartitioner<T> {
private static final long serialVersionUID = 1L;
private int nextChannelToSendTo = -1;
@Override
public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
if (++nextChannelToSendTo >= numberOfChannels) {
nextChannelToSendTo = 0;
}
return nextChannelToSendTo;
}
public StreamPartitioner<T> copy() {
return this;
}
@Override
public String toString() {
return "RESCALE";
}
}
图解
尖叫提示
Flink 中的执行图可以分成四层：StreamGraph -> JobGraph -> ExecutionGraph -> 物理执行图。
StreamGraph：是根据用户通过 Stream API 编写的代码生成的最初的图。用来表示程序的拓扑结构。
JobGraph：StreamGraph经过优化后生成了 JobGraph，提交给 JobManager 的数据结构。主要的优化为，将多个符合条件的节点 chain 在一起作为一个节点，这样可以减少数据在节点之间流动所需要的序列化/反序列化/传输消耗。
ExecutionGraph：JobManager 根据 JobGraph 生成ExecutionGraph。ExecutionGraph是JobGraph的并行化版本，是调度层最核心的数据结构。
物理执行图：JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。
而StreamingJobGraphGenerator就是StreamGraph转换为JobGraph。在这个类中，把ForwardPartitioner和RescalePartitioner列为POINTWISE分配模式，其他的为ALL_TO_ALL分配模式。代码如下：
if (partitioner instanceof ForwardPartitioner || partitioner instanceof RescalePartitioner) {
jobEdge = downStreamVertex.connectNewDataSetAsInput(
headVertex,
// 上游算子(生产端)的实例(subtask)连接下游算子(消费端)的一个或者多个实例(subtask)
DistributionPattern.POINTWISE,
resultPartitionType);
} else {
jobEdge = downStreamVertex.connectNewDataSetAsInput(
headVertex,
// 上游算子(生产端)的实例(subtask)连接下游算子(消费端)的所有实例(subtask)
DistributionPattern.ALL_TO_ALL,
resultPartitionType);
}
ForwardPartitioner
简介
发送到下游对应的第一个task，保证上下游算子并行度一致，即上有算子与下游算子是1:1的关系
源码解读
/**
* 发送到下游对应的第一个task
* @param <T>
*/
@Internal
public class ForwardPartitioner<T> extends StreamPartitioner<T> {
private static final long serialVersionUID = 1L;
@Override
public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
return 0;
}
public StreamPartitioner<T> copy() {
return this;
}
@Override
public String toString() {
return "FORWARD";
}
}
图解
尖叫提示
在上下游的算子没有指定分区器的情况下，如果上下游的算子并行度一致，则使用ForwardPartitioner，否则使用RebalancePartitioner，对于ForwardPartitioner，必须保证上下游算子并行度一致，否则会抛出异常
//在上下游的算子没有指定分区器的情况下，如果上下游的算子并行度一致，则使用ForwardPartitioner，否则使用RebalancePartitioner
if (partitioner == null && upstreamNode.getParallelism() == downstreamNode.getParallelism()) {
partitioner = new ForwardPartitioner<Object>();
} else if (partitioner == null) {
partitioner = new RebalancePartitioner<Object>();
}
if (partitioner instanceof ForwardPartitioner) {
//如果上下游的并行度不一致，会抛出异常
if (upstreamNode.getParallelism() != downstreamNode.getParallelism()) {
throw new UnsupportedOperationException("Forward partitioning does not allow " +
"change of parallelism. Upstream operation: " + upstreamNode + " parallelism: " + upstreamNode.getParallelism() +
", downstream operation: " + downstreamNode + " parallelism: " + downstreamNode.getParallelism() +
" You must use another partitioning strategy, such as broadcast, rebalance, shuffle or global.");
}
}
KeyGroupStreamPartitioner
简介
根据key的分组索引选择发送到相对应的下游subtask
源码解读
- org.apache.flink.streaming.runtime.partitioner.KeyGroupStreamPartitioner
/**
* 根据key的分组索引选择发送到相对应的下游subtask
* @param <T>
* @param <K>
*/
@Internal
public class KeyGroupStreamPartitioner<T, K> extends StreamPartitioner<T> implements ConfigurableStreamPartitioner {
...
@Override
public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
K key;
try {
key = keySelector.getKey(record.getInstance().getValue());
} catch (Exception e) {
throw new RuntimeException("Could not extract key from " + record.getInstance().getValue(), e);
}
//调用KeyGroupRangeAssignment类的assignKeyToParallelOperator方法,代码如下所示
return KeyGroupRangeAssignment.assignKeyToParallelOperator(key, maxParallelism, numberOfChannels);
}
...
}
- org.apache.flink.runtime.state.KeyGroupRangeAssignment
public final class KeyGroupRangeAssignment {
...
/**
* 根据key分配一个并行算子实例的索引，该索引即为该key要发送的下游算子实例的路由信息，
* 即该key发送到哪一个task
*/
public static int assignKeyToParallelOperator(Object key, int maxParallelism, int parallelism) {
Preconditions.checkNotNull(key, "Assigned key must not be null!");
return computeOperatorIndexForKeyGroup(maxParallelism, parallelism, assignToKeyGroup(key, maxParallelism));
}
/**
*根据key分配一个分组id(keyGroupId)
*/
public static int assignToKeyGroup(Object key, int maxParallelism) {
Preconditions.checkNotNull(key, "Assigned key must not be null!");
//获取key的hashcode
return computeKeyGroupForKeyHash(key.hashCode(), maxParallelism);
}
/**
* 根据key分配一个分组id(keyGroupId),
*/
public static int computeKeyGroupForKeyHash(int keyHash, int maxParallelism) {
//与maxParallelism取余，获取keyGroupId
return MathUtils.murmurHash(keyHash) % maxParallelism;
}
//计算分区index，即该key group应该发送到下游的哪一个算子实例
public static int computeOperatorIndexForKeyGroup(int maxParallelism, int parallelism, int keyGroupId) {
return keyGroupId * parallelism / maxParallelism;
}
...
图解
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uAnrg1Pe-1585574080128)(F:\npm\mywebsite\source_posts\Flink的八种分区策略源码解读\key.png)]
CustomPartitionerWrapper
简介
通过Partitioner实例的partition方法(自定义的)将记录输出到下游。
public class CustomPartitionerWrapper<K, T> extends StreamPartitioner<T> {
private static final long serialVersionUID = 1L;
Partitioner<K> partitioner;
KeySelector<T, K> keySelector;
public CustomPartitionerWrapper(Partitioner<K> partitioner, KeySelector<T, K> keySelector) {
this.partitioner = partitioner;
this.keySelector = keySelector;
}
@Override
public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
K key;
try {
key = keySelector.getKey(record.getInstance().getValue());
} catch (Exception e) {
throw new RuntimeException("Could not extract key from " + record.getInstance(), e);
}
//实现Partitioner接口，重写partition方法
return partitioner.partition(key, numberOfChannels);
}
@Override
public StreamPartitioner<T> copy() {
return this;
}
@Override
public String toString() {
return "CUSTOM";
}
}
比如：
public class CustomPartitioner implements Partitioner<String> {
// key: 根据key的值来分区
// numPartitions: 下游算子并行度
@Override
public int partition(String key, int numPartitions) {
return key.length() % numPartitions;//在此处定义分区策略
}
}
小结
本文主要从源码层面对Flink的8中分区策略进行了一一分析，并对每一种分区策略给出了相对应的图示，方便快速理解源码。如果你觉得本文对你有用，可以关注我的公众号，了解更多精彩内容。微信搜索大数据技术与数仓。
