直方图规定化公式推导及代码实现



1. 概述¶



所谓直方图规定化，就是通过一个灰度映像函数，将原灰度直方图改造成所希望的直方图



理想情况下，直方图均衡化实现了图像灰度的均衡分布，对提高图像对比度、提升图像 亮度具有明显的作用。在实际应用中，有时并不需要图像的直方图具有整体的均匀分布，而 希望直方图与规定要求的直方图一致，这就是直方图规定化。它可以人为地改变原始图像直方图的形状，使其成为某个特定的形状，即增强特定灰度级分布范围内的图像



2. 公式推导¶



设有一张原始图像 A，已知其概率密度为$p_r(r)$,若对其进行直方图均衡化得到图像 $A’$，对应的变换函数为$T(i)$，则有：

$$T(i)=\int _0^i p_r(r)dr$$



设有一张目标图像 B，已知其概率密度为$p_u(u)$,若对其进行直方图均衡化得到图像 $B’$，对应的变换函数为$G(j)$，则有：

$$G(j)=\int _0^j p_u(u)du$$

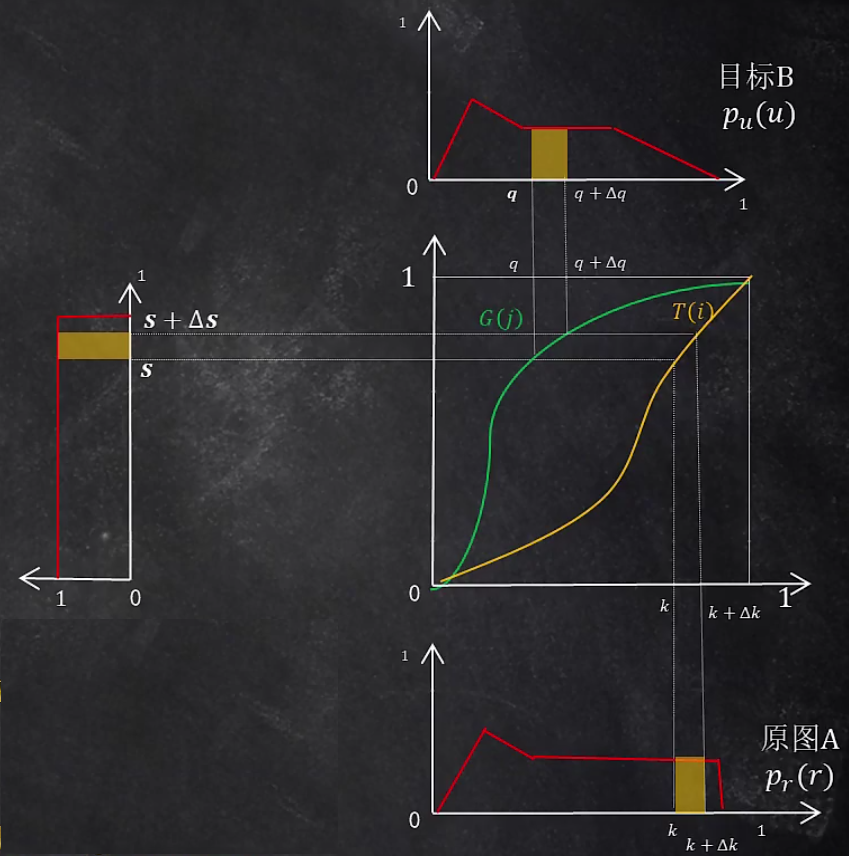

由上图，易知：

$$T(k)=s=G(q)$$



显然，有：

$$\int _k^{k+\triangle k}p_r(r)dr=\int _s^{s+\triangle s}1ds=\int _q^{q+\triangle q}p_u(u)du$$



当：$\triangle k \rightarrow 0,\triangle s \rightarrow 0,\triangle q \rightarrow 0$，针对离散图像，则有：

$$A中灰度为k的像素数=B中灰度为q的像素数= A'中灰度为T(k)的像素数=B'中灰度为G(q)的像素数$$



由于$A \rightarrow B$本质属于灰度变换，并不希望改变像素坐标，所以：

$$A中灰度为k的像素坐标=B中灰度为q的像素坐标= A'中灰度为T(k)的像素坐标=B'中灰度为G(q)的像素坐标$$



综上： $$A'=B'$$



从而： $$B=G^{-1}(B')=G^{-1}(A')$$



进而： $$B=G^{-1}[T(i)]$$



由于 $G$ 是变限积分，无法直接得到其逆变换

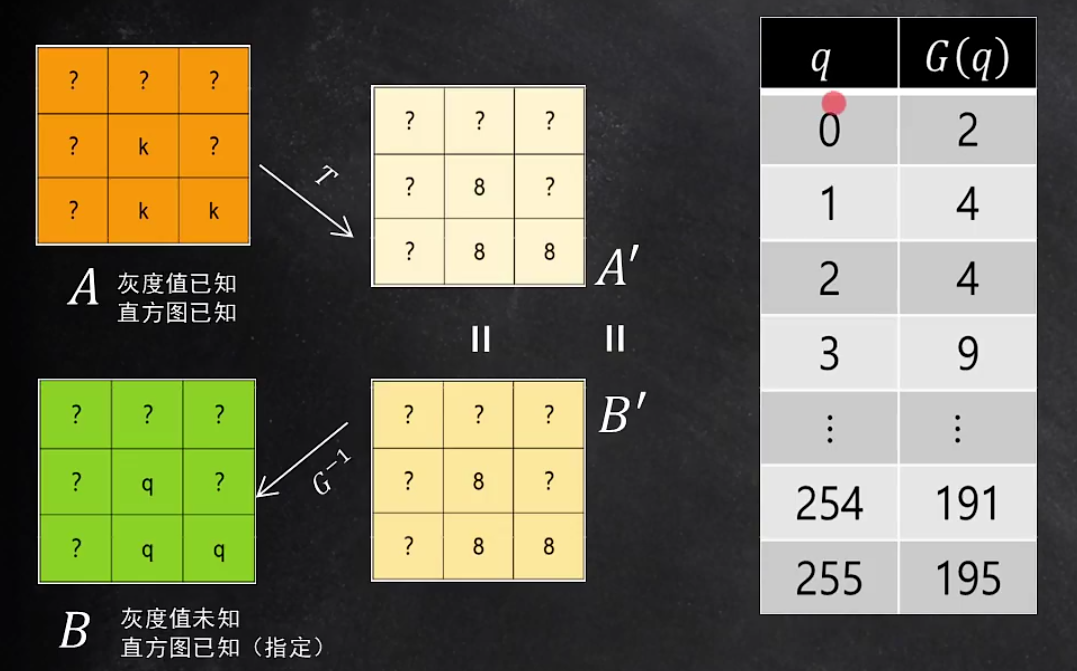

在工程应用中，一般图像灰度取值为0-255，由于目标图像的灰度直方图已知，即变换函数 $G$ 已知，就可以建立一张灰度0-255对应的映射表，对应的是 $B 与 B'$ 的映射关系





由于$A'=B'$，从而可以反推出目标图像 $B$



• 这种反推目标图像是一种近似估算



3. 代码实现¶



总结第二小节的理论公式，代码实现步骤为：

• 计算输入图像$A$的概率密度
• 对输入图像进行直方图均衡化得到$A'$
• 设置目标图像的概率密度函数$G$
• 构造概率密度函数$G$对应的0-255的灰度映射表
• 将$A'$对应灰度映射表得到目标图像$B$



计算输入图像的概率密度计算与直方图均衡化：

In [1]:

# 获取图像的概率密度
def get_pdf(in_img):
    total = in_img.shape[0] * in_img.shape[1] #计算图片总像素数
    return [ np.sum(in_img == i)/total for i in range(256) ] #求概率密度

# 直方图均衡化（核心代码）
def hist_equal(in_img):

    # 1.求原始图像的概率密度
    Pr = get_pdf(in_img)

    # 2.构造输出图像（初始化成输入）
    out_img = np.copy(in_img)

    # 3.执行“直方图均衡化”（执行累积分布函数变换）
    y_points = [] # 存储点集，用于画图
    SUMk = 0  # 累加值存储变量
    for i in range(256):
        SUMk = SUMk + Pr[i]
        out_img[(in_img == i)] = SUMk*255 #灰度值逆归一化
        y_points.append(SUMk*255) #构造绘制函数图像的点集（非核心代码，可忽略）

    return out_img.astype("int32"), y_points



设置目标图像的概率密度函数：

In [2]:

# 生成多峰正态分布
# means 各峰均值
# stds  各峰标准差
# ampl  各正态分布幅值（和为1）
# bias  概率密度函数总体抬升量（若没有抬升量，容易造成图像过暗）
def gen_mul_norm_pdf(x, means, stds, ampl, bias):
    pdf = np.zeros([256,], dtype=float)
    for i in range(len(means)):
        pdf_temp = ampl[i]*np.exp(-((x-means[i])**2)/(2*stds[i]**2))\
                   /(stds[i] * np.sqrt(2 * np.pi))
        pdf = pdf + pdf_temp
    pdf = pdf + bias #总体抬升概率密度，避免出现零值
    pdf2 = pdf/np.sum(pdf) #由于做了抬升，所以要重新归一化
    return pdf2.tolist()



• 这里的函数可以根据输入图像进行确定



构造概率密度函数对应的0-255的灰度映射表：

In [3]:

# 构造目标图像的映射表（核心代码）
def gen_target_table(Pv):
    table = []
    SUMq = 0.
    for i in range(256):
        SUMq = SUMq + Pv[i]
        table.append(round(SUMq*255, 0))   #四舍五入
    return table



将均衡化后的图像对应映射表从而得到目标图像：



为了简化编码，我们进一步简化映射规则：

• 映射表中若未找到某个数字，则直接取前一个逆映射值
• 映射表中若某个数字有多个逆映射值，默认取最大逆映射值

In [4]:

# 直方图规定化（核心代码）
def hist_specify(in_img=None):

    # 1.拿到目标图像规定概率密度,并构造映射表
    Pv = gen_mul_norm_pdf(np.arange(0,256,1),[38,191],[13,13],[0.93,0.07],0.002)
    table = gen_target_table(Pv)

    # 2.对原始图像做直方图均衡
    ori_eq_img, T_points = hist_equal(in_img)

    # 3.构造输出图像（初始化成输入）
    out_img = np.copy(ori_eq_img)

    # 4.执行“直方图规定化”（根据映射表，做逆映射 B'->B）
    map_val = 0  # 逆映射值初始化为0
    for v in range(256):
        if v in ori_eq_img: # 存在于B'
            if v in table:  # 存在于映射表
                map_val = len(table)-table[::-1].index(v)-1 #拿到指定值最后出现的索引
            out_img[(ori_eq_img == v)] = map_val # 找不到映射关系时，取前一个映射值
    return out_img, T_points, table, Pv



进行数字图像处理：

In [5]:

from PIL import Image
import numpy as np
import matplotlib.pyplot as plt

# 读入原图
gray_img = np.asarray(Image.open('./image/mars_moon_phobos.tif').convert('L'))

# 对原图执行“直方图规定化”
out_img, T_pts, G_pts, spec_hist = hist_specify(gray_img)

# 创建1个显示主体，并分成6个显示区域
fig = plt.figure()
ax1, ax2, ax3 = fig.add_subplot(231), fig.add_subplot(232), fig.add_subplot(233)
ax4, ax5, ax6 = fig.add_subplot(234), fig.add_subplot(235), fig.add_subplot(236)

# 窗口显示：原图，原图灰度分布，规定PDF，结果图像，结果图像灰度分布，对应变换函数
ax1.set_title('origin', fontsize=12)
ax1.imshow(gray_img, cmap='gray', vmin=0, vmax=255)
ax1.axes.xaxis.set_visible(False)
ax1.axes.yaxis.set_visible(False)

ax2.grid(True, linestyle=':', linewidth=1)
ax2.set_title('origin histogram', fontsize=12)
ax2.set_xlim(-10, 255)  # 设置x轴分布范围
ax2.set_ylim(0, 1)  # 设置y轴分布范围
ax2.hist(gray_img.flatten(),bins=255,density=True,color='black',edgecolor='black')
ax2.axes.xaxis.set_visible(False)
ax2.axes.yaxis.set_visible(False)

ax4.set_title('result', fontsize=12)
ax4.imshow(out_img, cmap='gray', vmin=0, vmax=255)

ax5.grid(True, linestyle=':', linewidth=1)
ax5.set_title('result histogram', fontsize=12)
ax5.set_xlim(0, 255)  # 设置x轴分布范围
ax5.set_ylim(0, 1)  # 设置y轴分布范围
ax5.hist(out_img.flatten(),bins=255,density=True,color='black',edgecolor='black')

# 窗口显示：绘制规定概率密度函数
ax3.set_title("regulation pdf", fontsize=12)
ax3.grid(True, linestyle=':', linewidth=1)
ax3.plot(np.arange(0, 256, 1), spec_hist, color='r',lw=1)
ax3.axes.xaxis.set_visible(False)
ax3.axes.yaxis.set_visible(False)

# 窗口显示：绘制对应的灰度变换函数
ax6.set_title("gray transformation", fontsize=12)
ax6.grid(True, linestyle=':', linewidth=1)
ax6.plot(np.arange(0, 256, 1), T_pts, color='orange',lw=2)
ax6.plot(np.arange(0, 256, 1), G_pts, color='green', lw=2)

plt.show()

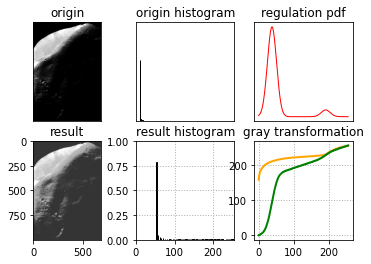

可以看到有效增强了实验图像的对比度



利用已知的图像直方图分布，从而对输入图像进行处理，是直方图规定化的应用

已知常规环境下的图像，对异常情况下的图像进行处理，比如去除有雾的图像等
