应广PMS171B(4)--ADC

应广PMS171B--4ADC

概述
PMS171B配置ADC
PA0检测3V代码

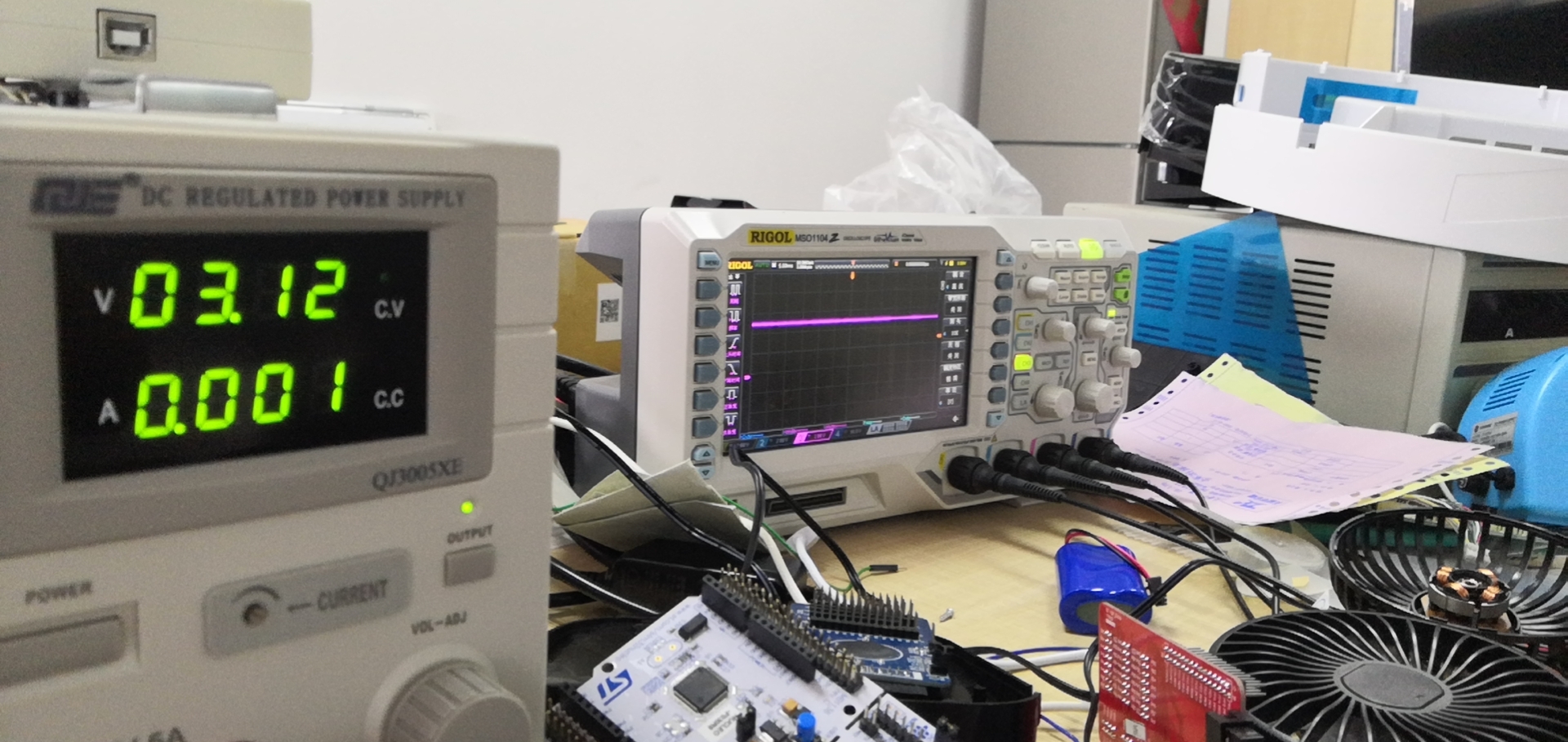

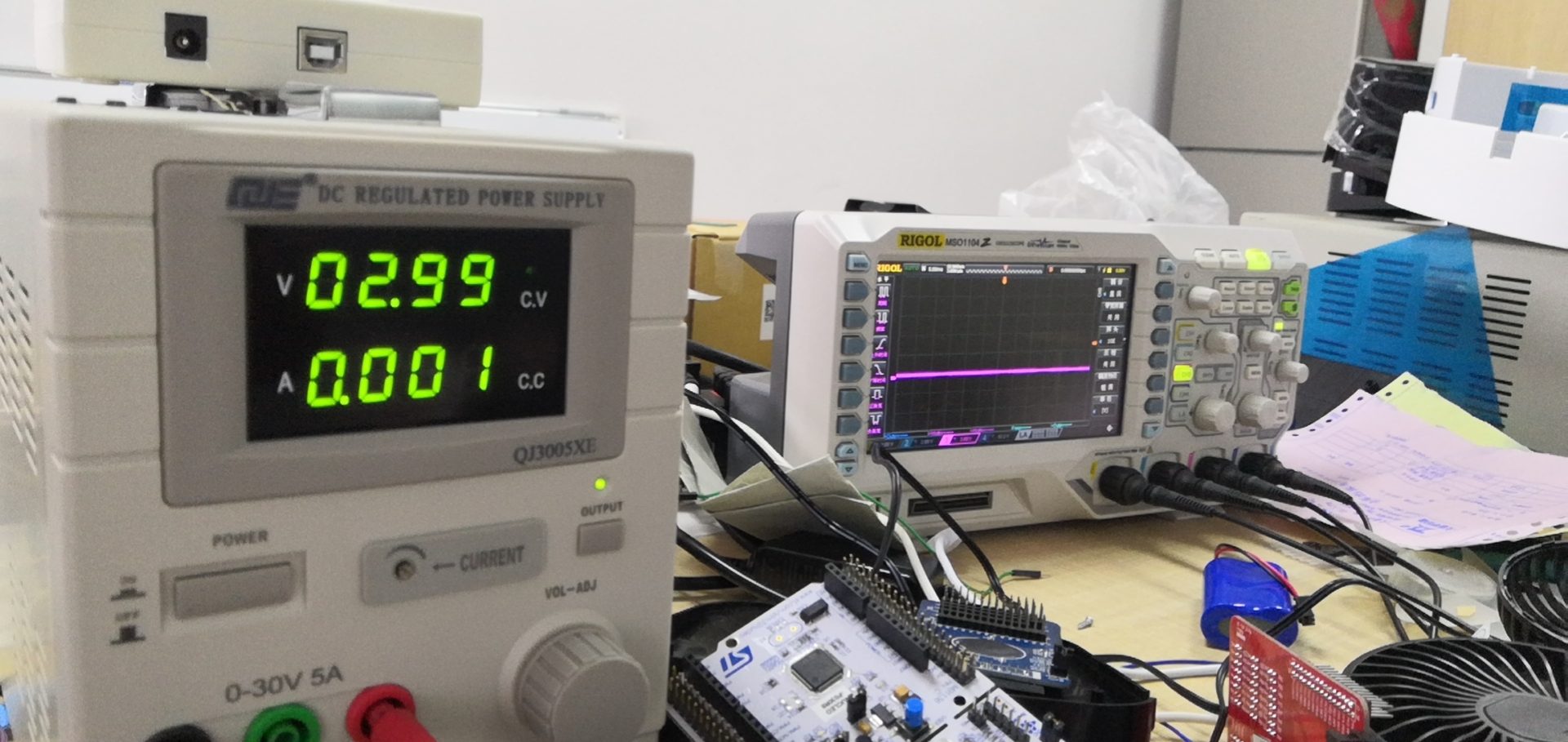

演示效果
视频教学
最后

概述

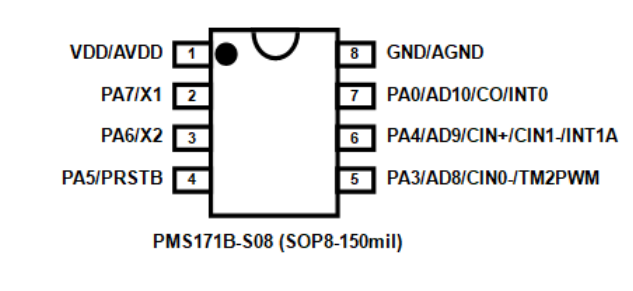

应广PMS171B单片机有很实用的功能,对于PMS171B-S08,有3个ADC输入管脚，8bit的ADC，分别是AD8、AD9、AD10。本文使用AD10作为ADC检测口，并配合端口输出高低电平来进行检验。
在这里插入图片描述

PMS171B配置ADC

在这里插入图片描述

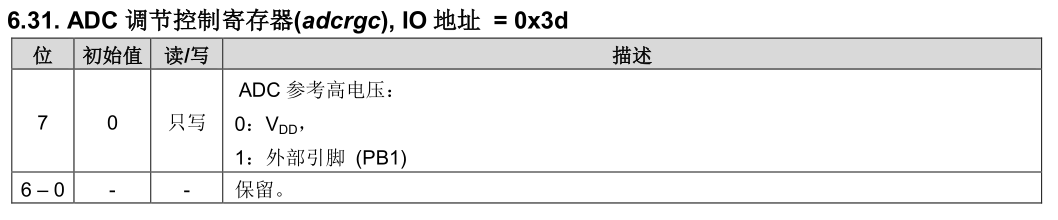

adcrgc寄存器是ADC调节控制寄存器，本文使用VDD为参考电压，需配置7位为0，adcrgc配置如下所示：

adcrgc=0b000_0_00_00

在这里插入图片描述

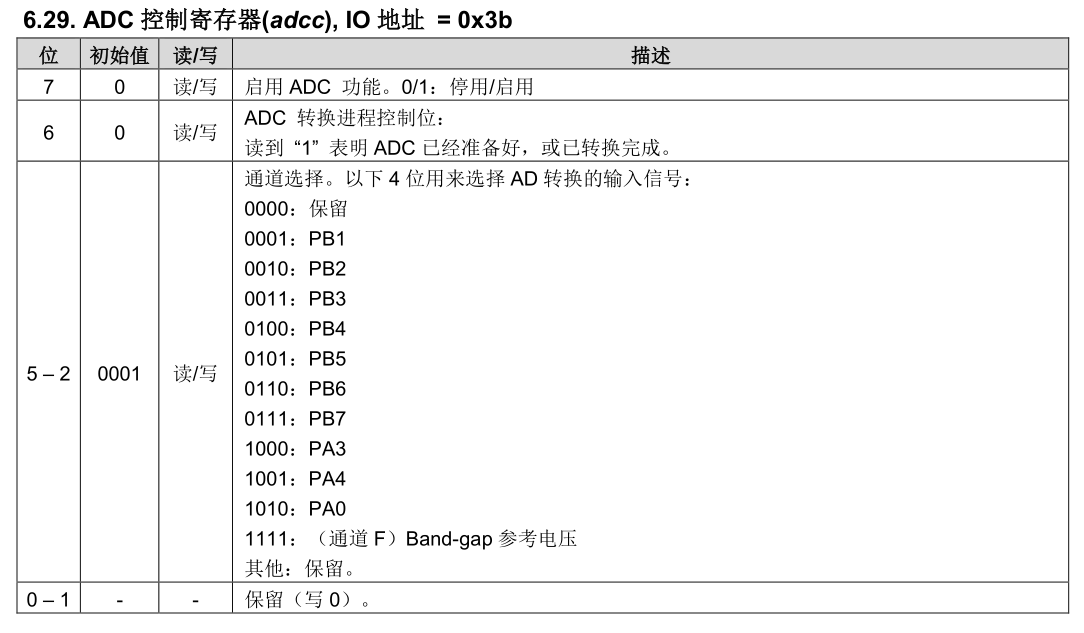

adcc寄存器是ADC控制寄存器，如果需要知道ADC是否转换完成，读取第6位；本文使用PA0作为ADC输入口，adcc配置如下所示：

adcc=  1_0_1010_00;

PMS171B为8bit的ADC，所以检测3V时，对应的ADC值为3V/5V*255 = 153。

PA0检测3V代码

#include	"extern.h"//是程序的头文件。
BIT	LED	:	 PA.7;
/**********adc*****************/
Word	AdcSum;
BIT	THR	:	PA.0;
void GetAdc(void)	//ADC采样处理
{
	 BYTE	i;
	$ ADCC Enable, THR	;//  ADCC  =  1_0_1010_00;
	//8次采样做平均/
	i=8;
	//初始化
	AdcSum=0;
	while ( i-- )
	 {
		AD_Start=1;//读取  ADCC第六位;
		.wait1	AD_Done;
		//adc 采样值,PMS171B为8bit
		AdcSum +=ADCRH;
	}
	//取平均值输出
	AdcSum=AdcSum>>3;	//temp除以8
}
void	FPPA0 (void)//相当于程序的 main() 函数。
{
	/*单片机内部RC震动时钟为 IHRC默认为16M,因此,IHRC/4=4M,系统时钟为4M*/
	.ADJUST_IC	SYSCLK=IHRC/4, IHRC=16MHz, VDD=5V;
    /*端口设置为输出 低*/
      pa.7=0;
      pac.7=1;/*输入*/
      paph.7=0;/*上拉*/
   $ THR  in;//设置PA0为输入
	/*bit config start
	b7:5@001=2V参考;000=VDD;
	b4@0f通道选择器
	b3:2@f通道band-gap参考电压选择
	b1:0@00=rsv
	bit config end*/
	adcrgc=0b000_0_00_00;
	while (1)
	{
		GetAdc();
		if(AdcSum>153)//检测3V
		{
			LED = 1;
		}
		else
			LED = 0;
		.delay 4000*500;
	}
}
